水玻璃-碱矿渣水泥配合比.docx

上传人:p** 文档编号:688959 上传时间:2024-01-12 格式:DOCX 页数:2 大小:25.41KB
下载 相关 举报

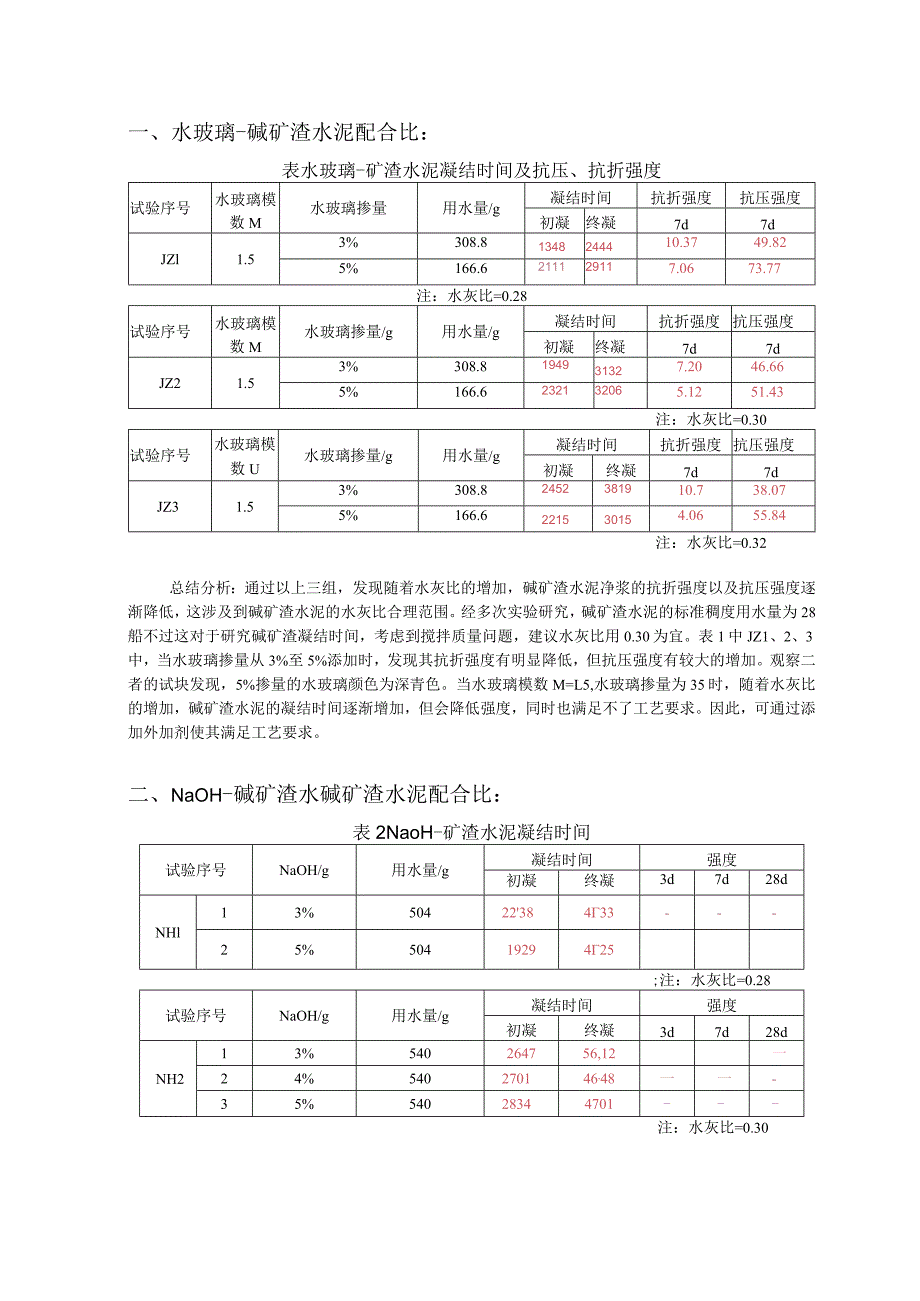

水玻璃-碱矿渣水泥配合比.docx_第1页
第1页 / 共2页

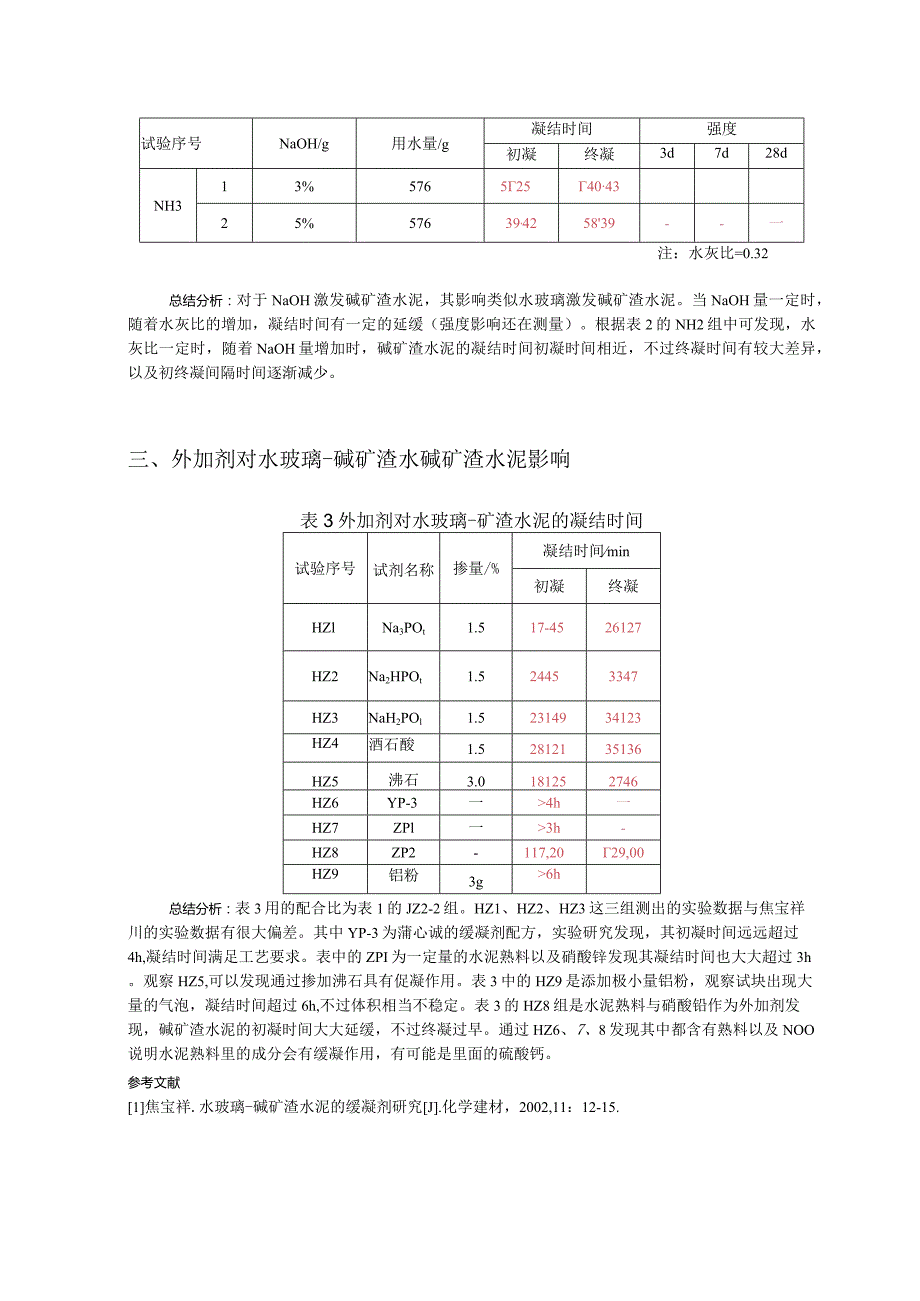

水玻璃-碱矿渣水泥配合比.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《水玻璃-碱矿渣水泥配合比.docx》由会员分享,可在线阅读,更多相关《水玻璃-碱矿渣水泥配合比.docx(2页珍藏版)》请在第壹文秘上搜索。

1、一、水玻璃-碱矿渣水泥配合比:表水玻璃-矿渣水泥凝结时间及抗压、抗折强度试验序号水玻璃模数M水玻璃掺量用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZl1.53%308.81348244410.3749.825%166.6211129117.0673.77注:水灰比=0.28试验序号水玻璃模数M水玻璃掺量/g用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZ21.53%308.8194931327.2046.665%166.6232132065.1251.43注:水灰比=0.30试验序号水玻璃模数U水玻璃掺量/g用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZ31.53%308

2、.82452381910.738.075%166.6221530154.0655.84注:水灰比=0.32总结分析:通过以上三组,发现随着水灰比的增加,碱矿渣水泥净浆的抗折强度以及抗压强度逐渐降低,这涉及到碱矿渣水泥的水灰比合理范围。经多次实验研究,碱矿渣水泥的标准稠度用水量为28船不过这对于研究碱矿渣凝结时间,考虑到搅拌质量问题,建议水灰比用0.30为宜。表1中JZ1、2、3中,当水玻璃掺量从3%至5%添加时,发现其抗折强度有明显降低,但抗压强度有较大的增加。观察二者的试块发现,5%掺量的水玻璃颜色为深青色。当水玻璃模数M=L5,水玻璃掺量为35时,随着水灰比的增加,碱矿渣水泥的凝结时间逐渐

3、增加,但会降低强度,同时也满足不了工艺要求。因此,可通过添加外加剂使其满足工艺要求。二、NaOH-碱矿渣水碱矿渣水泥配合比:表2NaoH-矿渣水泥凝结时间试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNHl13%5042238433-25%5041929425;注:水灰比=0.28试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNH213%540264756,12一24%540270146,48一一-35%54028344701-注:水灰比=0.30试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNH313%576525404325%57639

4、,425839-一注:水灰比=0.32总结分析:对于NaOH激发碱矿渣水泥,其影响类似水玻璃激发碱矿渣水泥。当NaOH量一定时,随着水灰比的增加,凝结时间有一定的延缓(强度影响还在测量)。根据表2的NH2组中可发现,水灰比一定时,随着NaOH量增加时,碱矿渣水泥的凝结时间初凝时间相近,不过终凝时间有较大差异,以及初终凝间隔时间逐渐减少。三、外加剂对水玻璃-碱矿渣水碱矿渣水泥影响表3外加剂对水玻璃-矿渣水泥的凝结时间试验序号试剂名称掺量/%凝结时间min初凝终凝HZlNa3POt1.517-4526127HZ2Na2HPOt1.524453347HZ3NaH2POl1.52314934123HZ

5、4酒石酸1.52812135136HZ5沸石3.0181252746HZ6YP-3一4h一HZ7ZPl一3h-HZ8ZP2-117,2029,00HZ9铝粉3g6h总结分析:表3用的配合比为表1的JZ2-2组。HZ1、HZ2、HZ3这三组测出的实验数据与焦宝祥川的实验数据有很大偏差。其中YP-3为蒲心诚的缓凝剂配方,实验研究发现,其初凝时间远远超过4h,凝结时间满足工艺要求。表中的ZPI为一定量的水泥熟料以及硝酸锌发现其凝结时间也大大超过3h。观察HZ5,可以发现通过掺加沸石具有促凝作用。表3中的HZ9是添加极小量铝粉,观察试块出现大量的气泡,凝结时间超过6h,不过体积相当不稳定。表3的HZ8组是水泥熟料与硝酸铅作为外加剂发现,碱矿渣水泥的初凝时间大大延缓,不过终凝过早。通过HZ6、7、8发现其中都含有熟料以及NOO说明水泥熟料里的成分会有缓凝作用,有可能是里面的硫酸钙。参考文献1焦宝祥.水玻璃-碱矿渣水泥的缓凝剂研究J.化学建材,2002,11:12-15.

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 管理/人力资源 > 咨询培训

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
