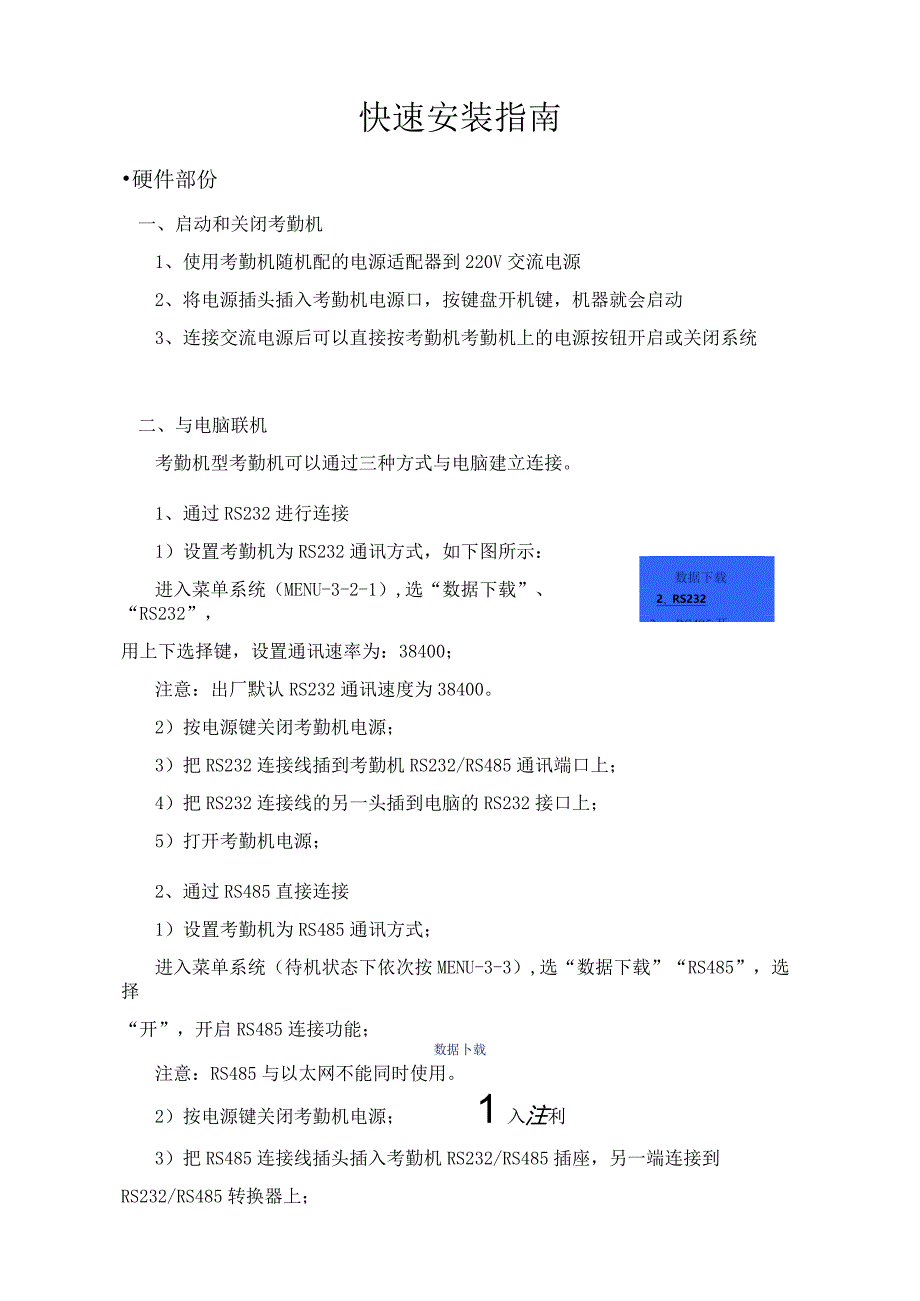

1、快速安装指南硬件部份一、启动和关闭考勤机1、使用考勤机随机配的电源适配器到220V交流电源2、将电源插头插入考勤机电源口，按键盘开机键，机器就会启动3、连接交流电源后可以直接按考勤机考勤机上的电源按钮开启或关闭系统二、与电脑联机考勤机型考勤机可以通过三种方式与电脑建立连接。1、通过RS232进行连接数据下载12、RS2323、 RS485 开1）设置考勤机为RS232通讯方式，如下图所示：进入菜单系统（MENU-3-2-1）,选“数据下载”、“RS232”，用上下选择键，设置通讯速率为：38400；注意：出厂默认RS232通讯速度为38400。2）按电源键关闭考勤机电源；3）把RS232连接线

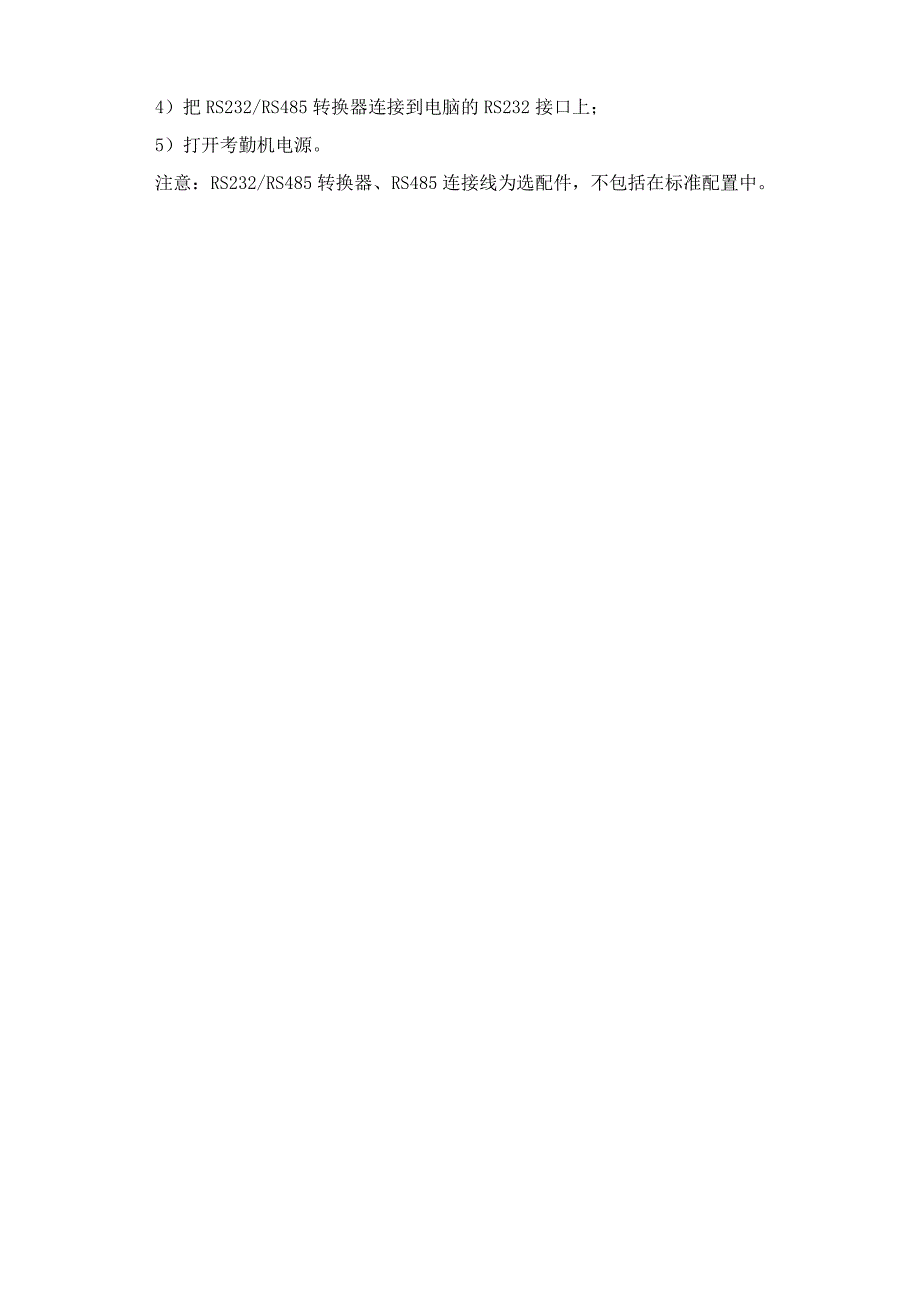

2、插到考勤机RS232/RS485通讯端口上；4）把RS232连接线的另一头插到电脑的RS232接口上；5）打开考勤机电源；2、通过RS485直接连接1）设置考勤机为RS485通讯方式；进入菜单系统（待机状态下依次按MENU-3-3）,选“数据下载”“RS485”，选择“开”，开启RS485连接功能；数据卜载注意：RS485与以太网不能同时使用。2）按电源键关闭考勤机电源；1入注利3）把RS485连接线插头插入考勤机RS232/RS485插座，另一端连接到RS232/RS485转换器上；4）把RS232/RS485转换器连接到电脑的RS232接口上；5）打开考勤机电源。注意：RS232/RS48

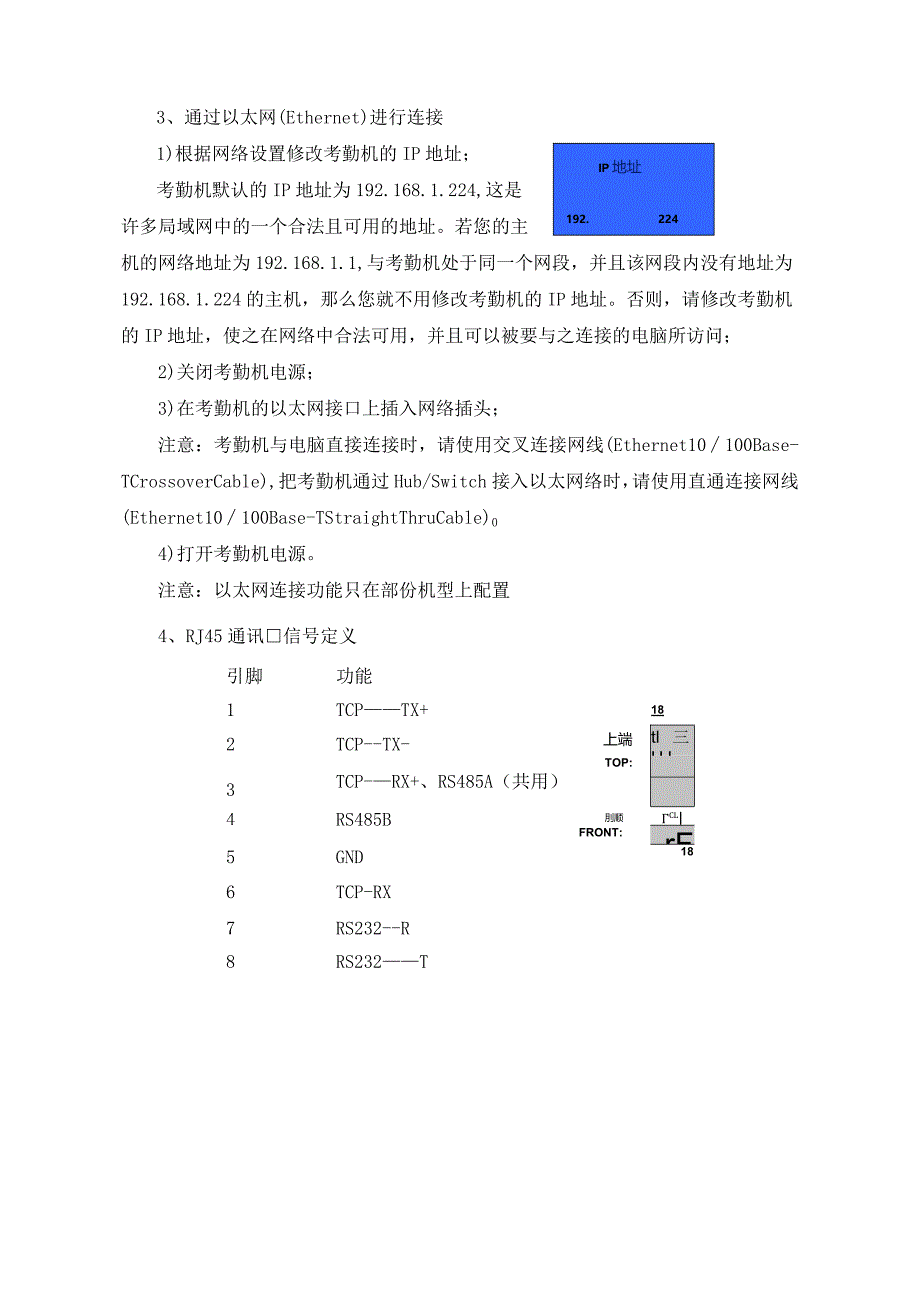

3、5转换器、RS485连接线为选配件，不包括在标准配置中。3、通过以太网(Ethernet)进行连接IP地址192.2241)根据网络设置修改考勤机的IP地址；考勤机默认的IP地址为192.168.1.224,这是许多局域网中的一个合法且可用的地址。若您的主机的网络地址为192.168.1.1,与考勤机处于同一个网段，并且该网段内没有地址为192.168.1.224的主机，那么您就不用修改考勤机的IP地址。否则，请修改考勤机的IP地址，使之在网络中合法可用，并且可以被要与之连接的电脑所访问；2)关闭考勤机电源；3)在考勤机的以太网接口上插入网络插头；注意：考勤机与电脑直接连接时，请使用交叉连接网
4、线(Ethernet10100Base-TCrossoverCable),把考勤机通过Hub/Switch接入以太网络时，请使用直通连接网线(Ethernet10100Base-TStraightThruCable)04)打开考勤机电源。注意：以太网连接功能只在部份机型上配置4、RJ45通讯信号定义引脚功能1TCPTX+182TCP-TX-上端tl三UJTCP-RX+、RS485A（共用）TOP:34RS485B刖顺clFRONT:rF5GND186TCP-RX7RS232-R8RS232T软件部份一、包装内配件的完整性考勤机系列考勤机包装内容与下:考勤机1台9V/1A电源适配器1个RS232
5、通讯线1条硬件说明书1本保修卡、合格证1套光盘1个打开包装后请核对上述物品，若有差异请联系经销商或致电本公司客服热线。二、注册指纹1 .将电源适配器插到220V电源插座上，接上考勤机；2 .按键盘上。键开机；3 .按“MENU”TTTT进入指纹新注册界面，用选择键或数字键输入注册号码,按手机三次，根据屏幕提示完成注册，用纸记录下员工的姓名和注册号码；按“MENU”进入指纹新注册界面，用选择键或数字键输入注册号码，按手机三次，根据屏幕提示完成注册，用纸记录下管理员的姓名和注册号码。三、安装数据库文件1 .将随机软件光盘放入电脑光驱中，MSDE是数据库文件，如果用户之前没有安装SQL数据库，则必须
6、安装MSDE才能够使用考勤管理系统；2 .进入“MSDE”文件夹，点击SETUP.EXE,按屏幕提示完成数据库安装；3 .点击开始一程序一启动一ServiceManager,运行数据库程序；Iin4vs Vpdtt设定双序访问业XIB及IHS皮卡考勃系统文智(B)设 I(S)*r(c)阳胁和支a QP运行。)-BUO-SSeJOJd dX SMoP机人员工JIQ ACD Ssts TinXA* licrndvs ld Mayr二远程协助2 FxtKdr 3陵全卫士西 Bicrsoft Vi sul Suuio 6 0Q iersft fb FublishincCJ FL-2303 USB-Sr
7、d DriverE附件E者理工具品风影音IC卡收整系发考勤门禁UltraISO mdkMLcM1 120XMcoUl TgIbtr仍 HiR3访 Srvc gr4 .双击电脑屏幕右下角的数据库图;N图12:355 .在弹出的界面中，选中选择“START/CONTINUE”启动数据库服务器。启动服务器四、安装考勤管理软件1 .在光盘根目录下，点击考勤软件安装程序，按屏幕提示完成考勤软件安装,安装完毕后，在桌面出现考勤管理系统的快捷方式；2 .确定己经安装了数据库文件，并已经运行；3 .运行考勤管理软件，弹出初次使用，创建数据库对话框；4 .弹出的“连接数据库设置”界面中，SQL服务器处填入服务器
8、的名称（和数据库执行文件中的一致）；5 .如果安装的是光盘提供的MSDE,则登录名为：sa,密码为：sa；6 .选择“创建数据库”，点击“确定”完成数据库创建。四、软件使用1 .将考勤机与电脑用RS232通讯线连接好，找开考勤机电源；2 .选择软件中“通讯程序”，通讯方式“串口/RS485”，机号：1,端口号：1,波特率38400,通讯密码：0,点击“连接”按钮;3 .在弹出的软件界面中选择“员工信息及指纹管理”一下载员工信息，软件将从考勤机中将信息读入软件中；4 .退出通讯程序，在软件中依次录入公司信息、部门信息、员工信息；注意：员工信息中的“考勤编号”必须与注册指纹时的“注册号码”对应；5
9、 .进入通讯程序，在“员工信息及指纹管理”中点击“上传员工信息”，程序将员工的姓名写入考勤机，当员工按手指时，考勤机屏幕上会显示其姓名；6 .在软件中按公司的实际情况设置“考勤规则”、“班次”“排班”等信息，具体操作请参考软件的使用说明书。五、统计考勤数据1 .将考勤机与电脑连接好，打开考勤软件；2 .执行软件中通讯程序，选择“下载考勤记录”项中的“下载新记录”，软件将从考勤机中把记录读入电脑；3 .执行“统计报表”项下的“考勤报表分析”，选择“所有部门”，点击“开始分析”；4 .行“统计报表”项下的“考勤报表”，按软件提示打印出考勤的日报表；5 .执行“统计报表”项下的“考勤月报表”，按软件提示打印出考勤月报表。注意：在生成报表前必须对员工排班。
