《钠的化合物作为碱组分对矿渣活性和强度的影响.docx》由会员分享，可在线阅读，更多相关《钠的化合物作为碱组分对矿渣活性和强度的影响.docx（3页珍藏版）》请在第壹文秘上搜索。

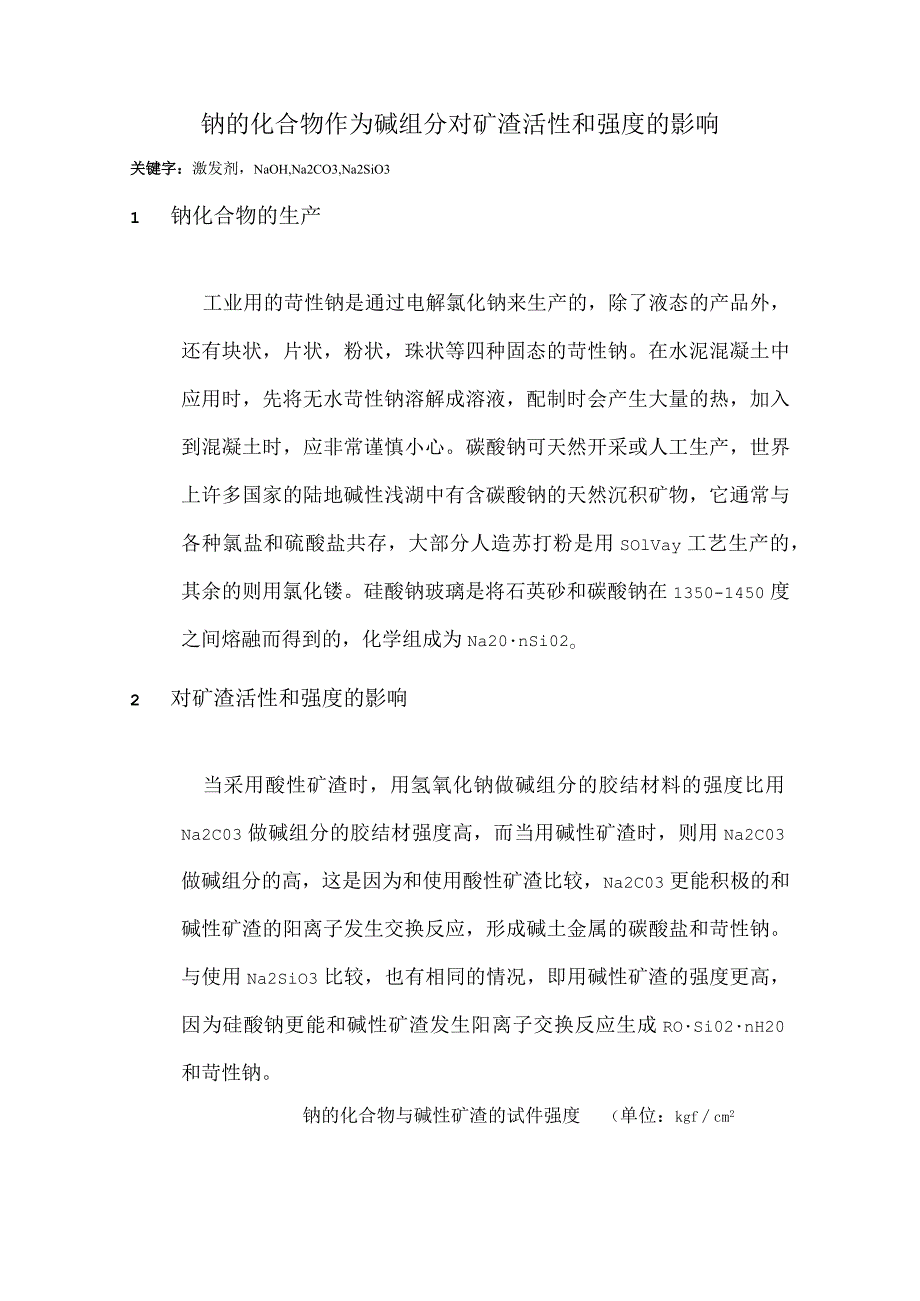

1、钠的化合物作为碱组分对矿渣活性和强度的影响关键字：激发剂，NaOH,Na2CO3,Na2SiO31 钠化合物的生产工业用的苛性钠是通过电解氯化钠来生产的，除了液态的产品外，还有块状，片状，粉状，珠状等四种固态的苛性钠。在水泥混凝土中应用时，先将无水苛性钠溶解成溶液，配制时会产生大量的热，加入到混凝土时，应非常谨慎小心。碳酸钠可天然开采或人工生产，世界上许多国家的陆地碱性浅湖中有含碳酸钠的天然沉积矿物，它通常与各种氯盐和硫酸盐共存，大部分人造苏打粉是用SOlVay工艺生产的，其余的则用氯化镂。硅酸钠玻璃是将石英砂和碳酸钠在1350-1450度之间熔融而得到的，化学组成为Na20nSi02o2 对

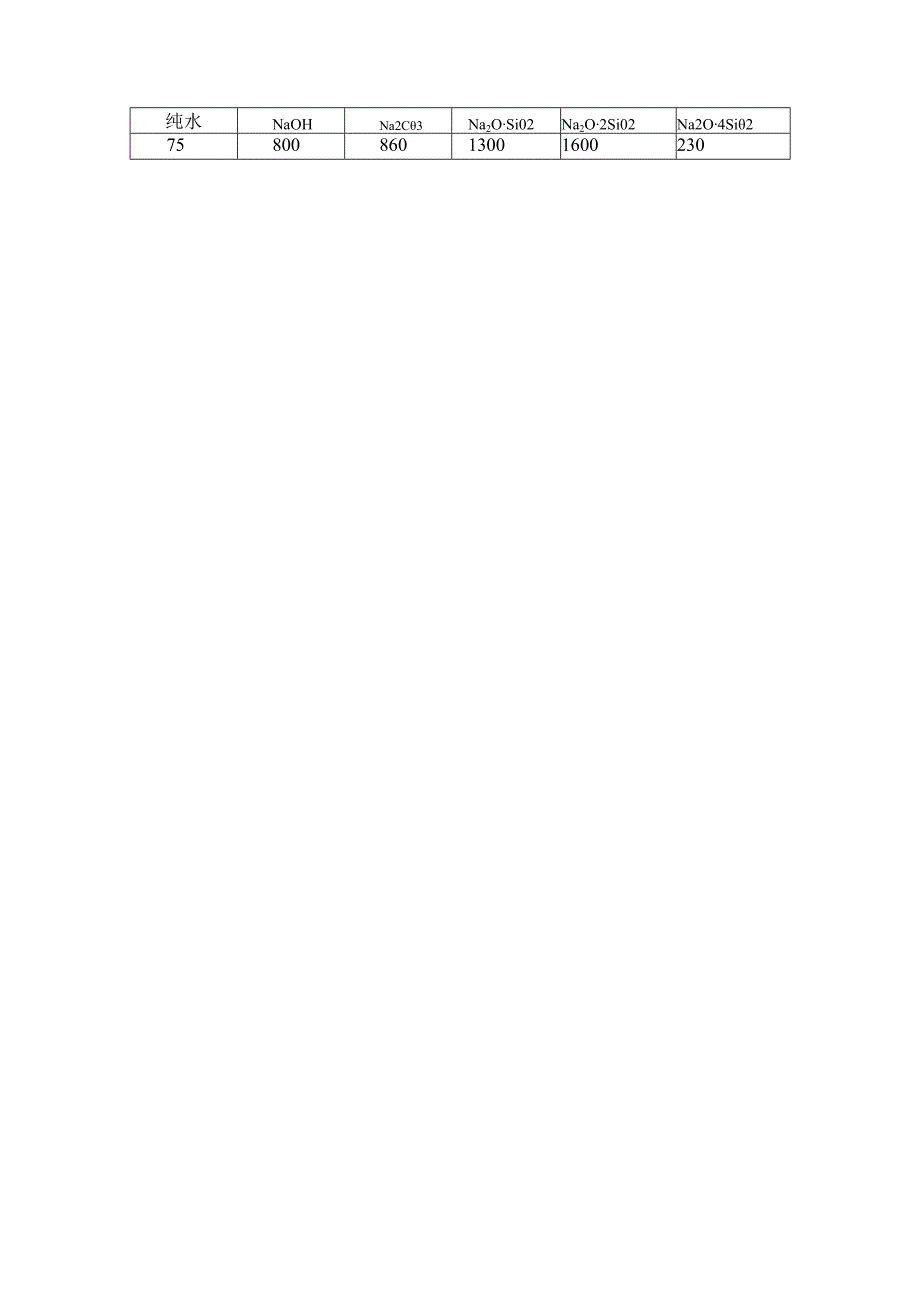

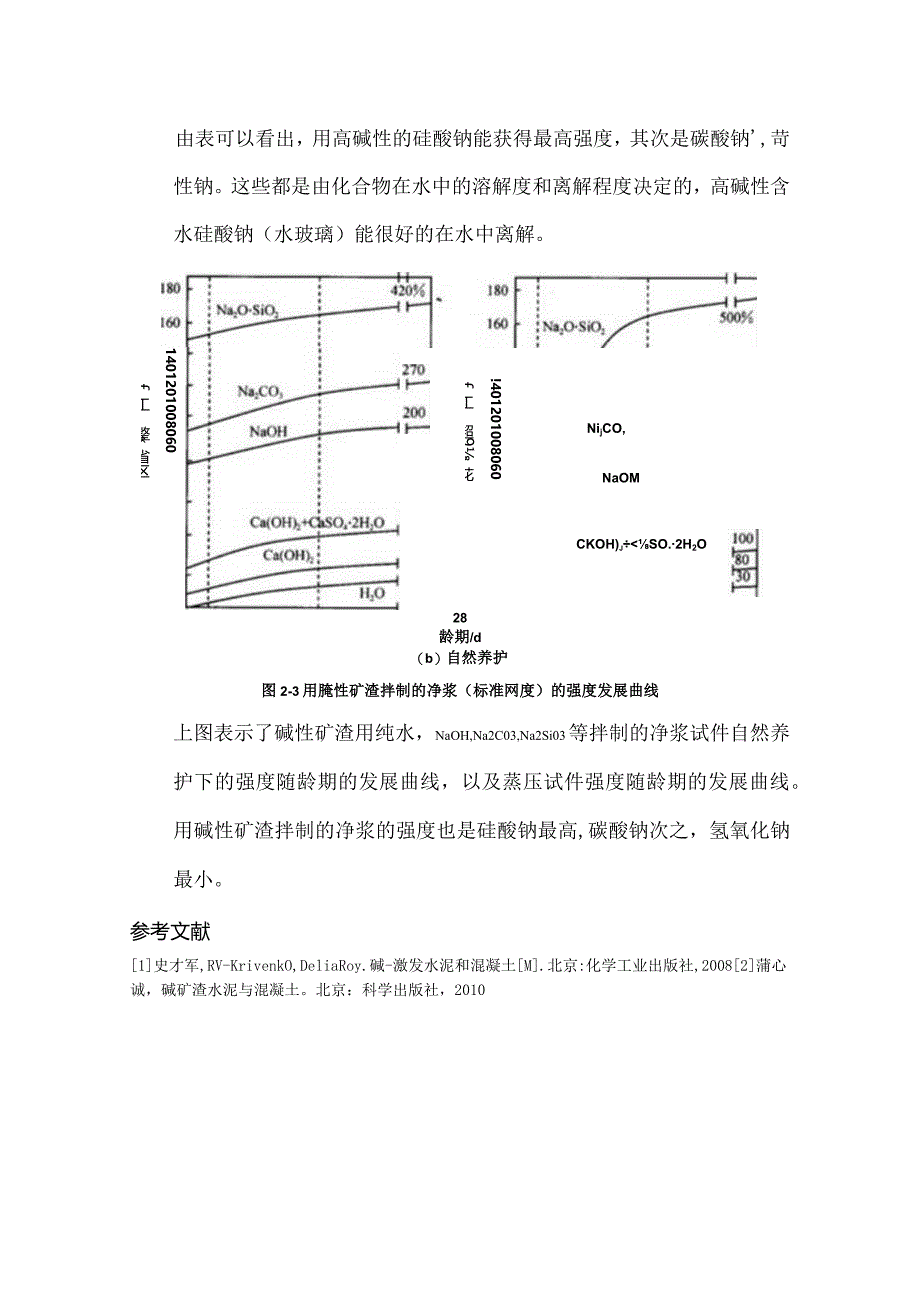

2、矿渣活性和强度的影响当采用酸性矿渣时，用氢氧化钠做碱组分的胶结材料的强度比用Na2C03做碱组分的胶结材强度高，而当用碱性矿渣时，则用Na2C03做碱组分的高，这是因为和使用酸性矿渣比较，Na2C03更能积极的和碱性矿渣的阳离子发生交换反应，形成碱土金属的碳酸盐和苛性钠。与使用Na2SiO3比较，也有相同的情况，即用碱性矿渣的强度更高，因为硅酸钠更能和碱性矿渣发生阳离子交换反应生成ROSi02nH20和苛性钠。钠的化合物与碱性矿渣的试件强度（单位：kgfcm2纯水NaOHNa2C3Na2OSi02Na2O2Si02Na2O4Si27580086013001600230由表可以看出，用高碱性的硅
3、酸钠能获得最高强度，其次是碳酸钠,苛性钠。这些都是由化合物在水中的溶解度和离解程度决定的，高碱性含水硅酸钠（水玻璃）能很好的在水中离解。1401201008060工、整省区!401201008060工、超9花NijCO,NaOMCKOH)jSO.2H2O28龄期/d（b）自然养护图2-3用腌性矿渣拌制的净浆（标准网度）的强度发展曲线上图表示了碱性矿渣用纯水，NaOH,Na2C03,Na2Si03等拌制的净浆试件自然养护下的强度随龄期的发展曲线，以及蒸压试件强度随龄期的发展曲线。用碱性矿渣拌制的净浆的强度也是硅酸钠最高,碳酸钠次之，氢氧化钠最小。参考文献1史才军,RV-KrivenkO,DeliaRoy.碱-激发水泥和混凝土M.北京:化学工业出版社,20082蒲心诚，碱矿渣水泥与混凝土。北京：科学出版社，2010
