《隧道防火涂料的研究.docx》由会员分享，可在线阅读，更多相关《隧道防火涂料的研究.docx（3页珍藏版）》请在第壹文秘上搜索。

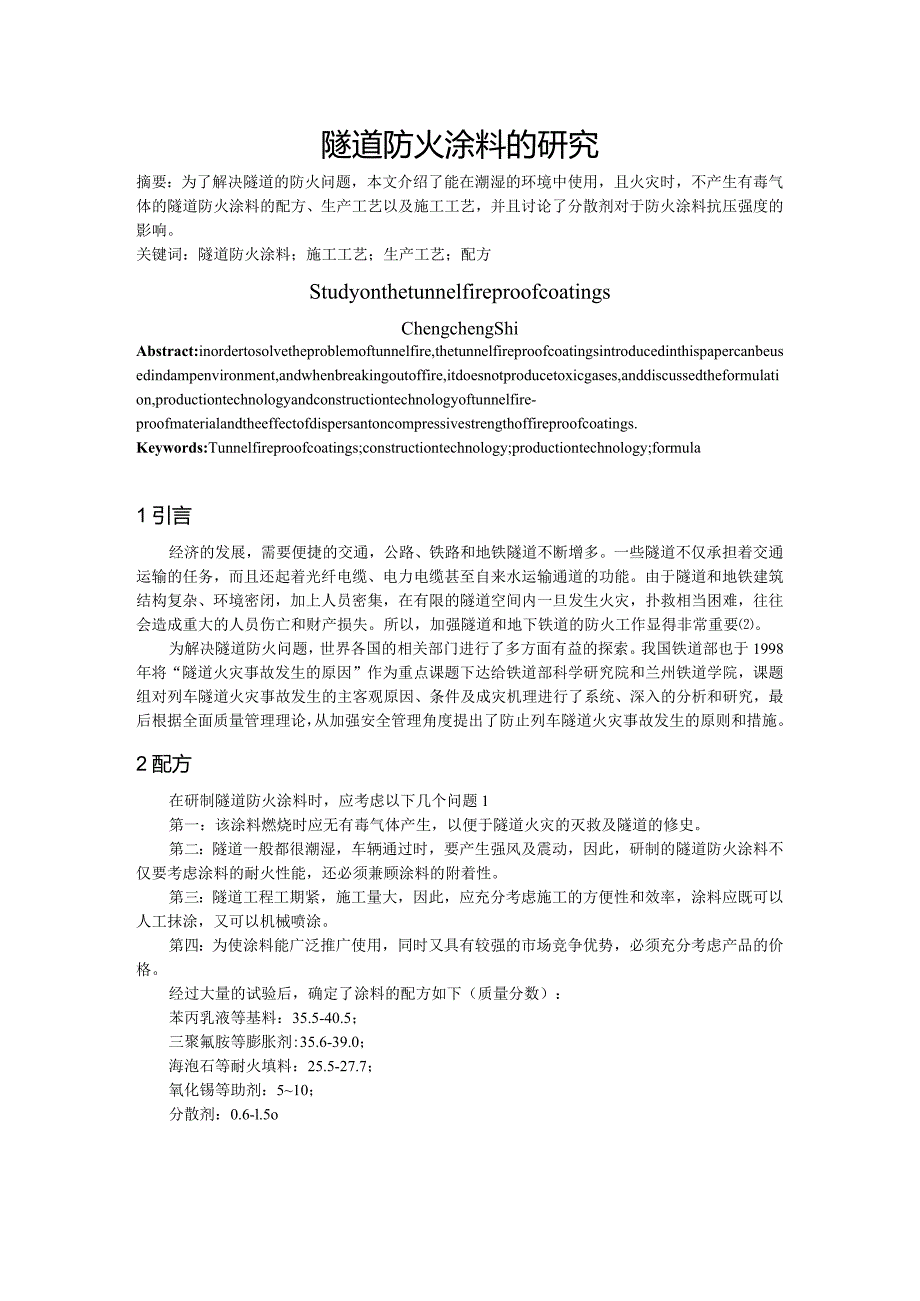

1、隧道防火涂料的研究摘要：为了解决隧道的防火问题，本文介绍了能在潮湿的环境中使用，且火灾时，不产生有毒气体的隧道防火涂料的配方、生产工艺以及施工工艺，并且讨论了分散剂对于防火涂料抗压强度的影响。关键词：隧道防火涂料；施工工艺；生产工艺；配方StudyonthetunnelfireproofcoatingsChengchengShiAbstract:inordertosolvetheproblemoftunnelfire,thetunnelfireproofcoatingsintroducedinthispapercanbeusedindampenvironment,andwhenbreaking
2、outoffire,itdoesnotproducetoxicgases,anddiscussedtheformulation,productiontechnologyandconstructiontechnologyoftunnelfire-proofmaterialandtheeffectofdispersantoncompressivestrengthoffireproofcoatings.Keywords:Tunnelfireproofcoatings;constructiontechnology;productiontechnology;formula1引言经济的发展，需要便捷的交通
3、，公路、铁路和地铁隧道不断增多。一些隧道不仅承担着交通运输的任务，而且还起着光纤电缆、电力电缆甚至自来水运输通道的功能。由于隧道和地铁建筑结构复杂、环境密闭，加上人员密集，在有限的隧道空间内一旦发生火灾，扑救相当困难，往往会造成重大的人员伤亡和财产损失。所以，加强隧道和地下铁道的防火工作显得非常重要。为解决隧道防火问题，世界各国的相关部门进行了多方面有益的探索。我国铁道部也于1998年将“隧道火灾事故发生的原因”作为重点课题下达给铁道部科学研究院和兰州铁道学院，课题组对列车隧道火灾事故发生的主客观原因、条件及成灾机理进行了系统、深入的分析和研究，最后根据全面质量管理理论，从加强安全管理角度提出
4、了防止列车隧道火灾事故发生的原则和措施。2配方在研制隧道防火涂料时，应考虑以下几个问题1第一：该涂料燃烧时应无有毒气体产生，以便于隧道火灾的灭救及隧道的修史。第二：隧道一般都很潮湿，车辆通过时，要产生强风及震动，因此，研制的隧道防火涂料不仅要考虑涂料的耐火性能，还必须兼顾涂料的附着性。第三：隧道工程工期紧，施工量大，因此，应充分考虑施工的方便性和效率，涂料应既可以人工抹涂，又可以机械喷涂。第四：为使涂料能广泛推广使用，同时又具有较强的市场竞争优势，必须充分考虑产品的价格。经过大量的试验后，确定了涂料的配方如下（质量分数）：苯丙乳液等基料：35.5-40.5；三聚氟胺等膨胀剂:35.6-39.0

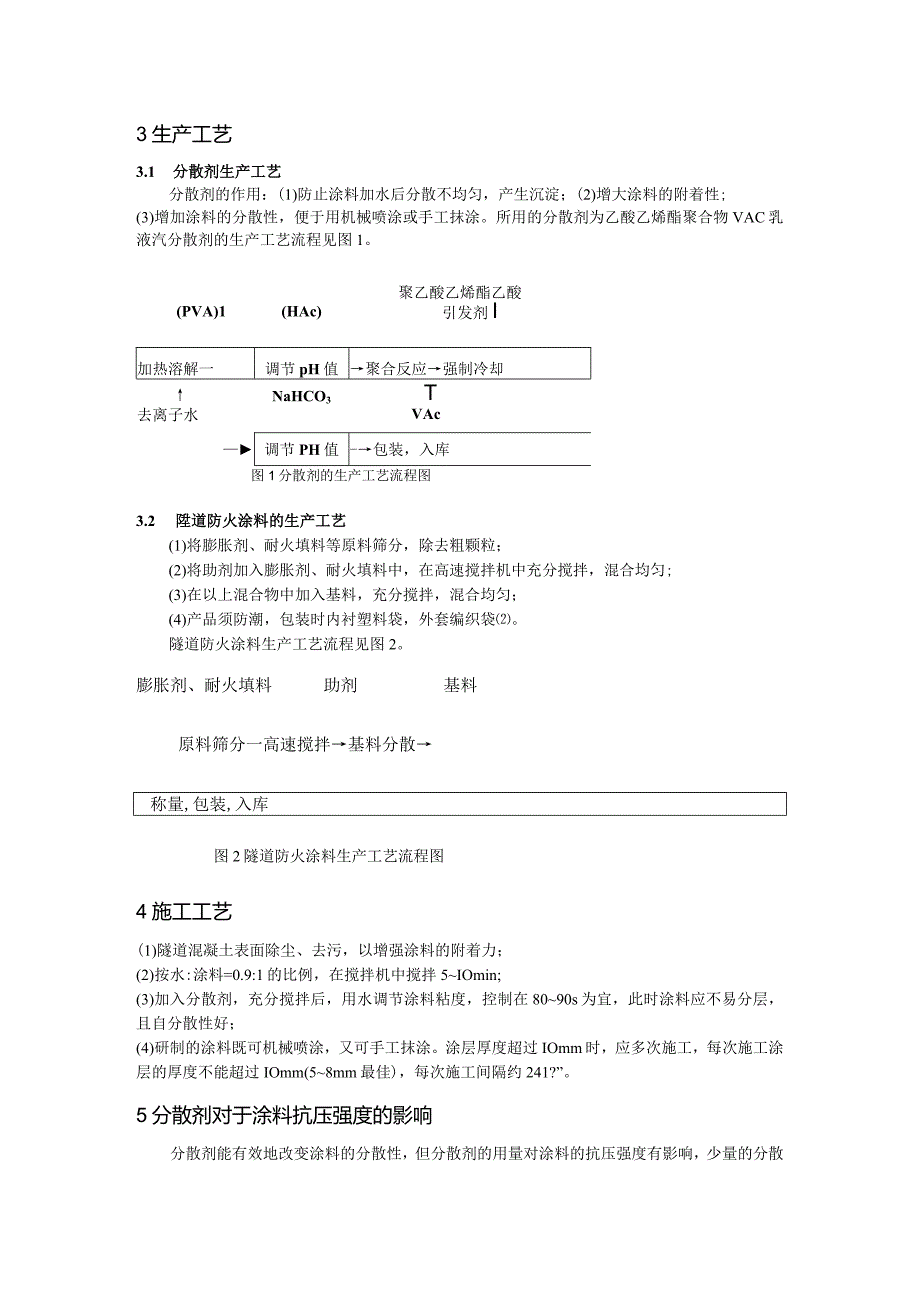

5、；海泡石等耐火填料：25.5-27.7；氧化锡等助剂：510；分散剂：0.6-l.5o3生产工艺3.1 分散剂生产工艺分散剂的作用：(1)防止涂料加水后分散不均匀，产生沉淀；(2)增大涂料的附着性;(3)增加涂料的分散性，便于用机械喷涂或手工抹涂。所用的分散剂为乙酸乙烯酯聚合物VAC乳液汽分散剂的生产工艺流程见图1。聚乙酸乙烯酯乙酸(PVA)1(HAc)引发剂I加热溶解一调节pH值聚合反应强制冷却NaHCO3T去离子水VAc调节PH值-包装，入库图1分散剂的生产工艺流程图3.2 陞道防火涂料的生产工艺(1)将膨胀剂、耐火填料等原料筛分，除去粗颗粒；(2)将助剂加入膨胀剂、耐火填料中，在高速搅拌
6、机中充分搅拌，混合均匀;(3)在以上混合物中加入基料，充分搅拌，混合均匀；(4)产品须防潮，包装时内衬塑料袋，外套编织袋。隧道防火涂料生产工艺流程见图2。膨胀剂、耐火填料助剂基料原料筛分一高速搅拌基料分散称量,包装,入库图2隧道防火涂料生产工艺流程图4施工工艺(1)隧道混凝土表面除尘、去污，以增强涂料的附着力；(2)按水:涂料=0.9:1的比例，在搅拌机中搅拌5IOmin;(3)加入分散剂，充分搅拌后，用水调节涂料粘度，控制在8090s为宜，此时涂料应不易分层，且自分散性好；(4)研制的涂料既可机械喷涂，又可手工抹涂。涂层厚度超过IOmm时，应多次施工，每次施工涂层的厚度不能超过IOmm(58

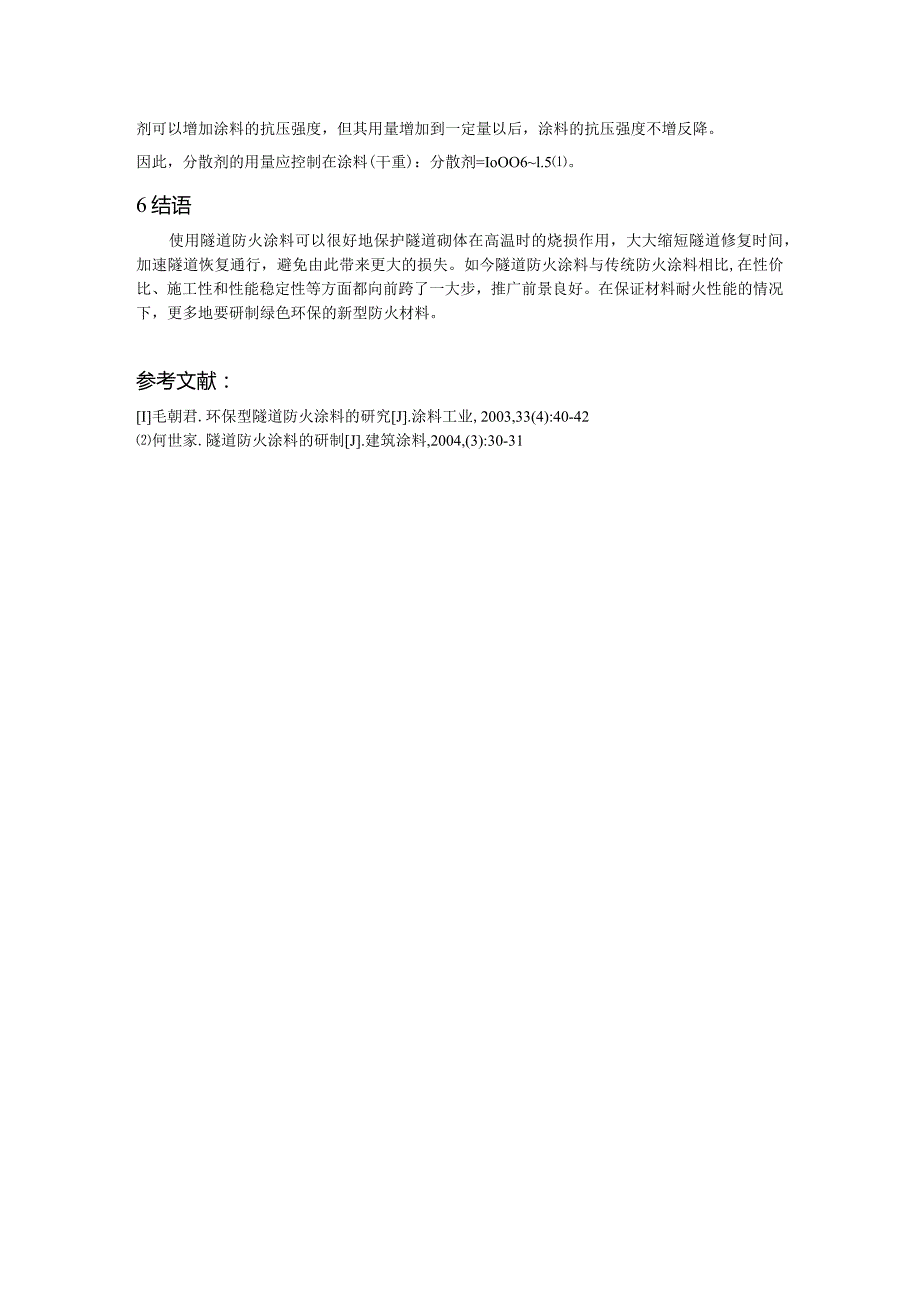

7、mm最佳)，每次施工间隔约241?”。5分散剂对于涂料抗压强度的影响分散剂能有效地改变涂料的分散性，但分散剂的用量对涂料的抗压强度有影响，少量的分散剂可以增加涂料的抗压强度，但其用量增加到一定量以后，涂料的抗压强度不增反降。因此，分散剂的用量应控制在涂料(干重)：分散剂=IoOO6l.5。6结语使用隧道防火涂料可以很好地保护隧道砌体在高温时的烧损作用，大大缩短隧道修复时间，加速隧道恢复通行，避免由此带来更大的损失。如今隧道防火涂料与传统防火涂料相比,在性价比、施工性和性能稳定性等方面都向前跨了一大步，推广前景良好。在保证材料耐火性能的情况下，更多地要研制绿色环保的新型防火材料。参考文献：I毛朝君.环保型隧道防火涂料的研究J.涂料工业,2003,33(4):40-42何世家.隧道防火涂料的研制J.建筑涂料,2004,(3):30-31
