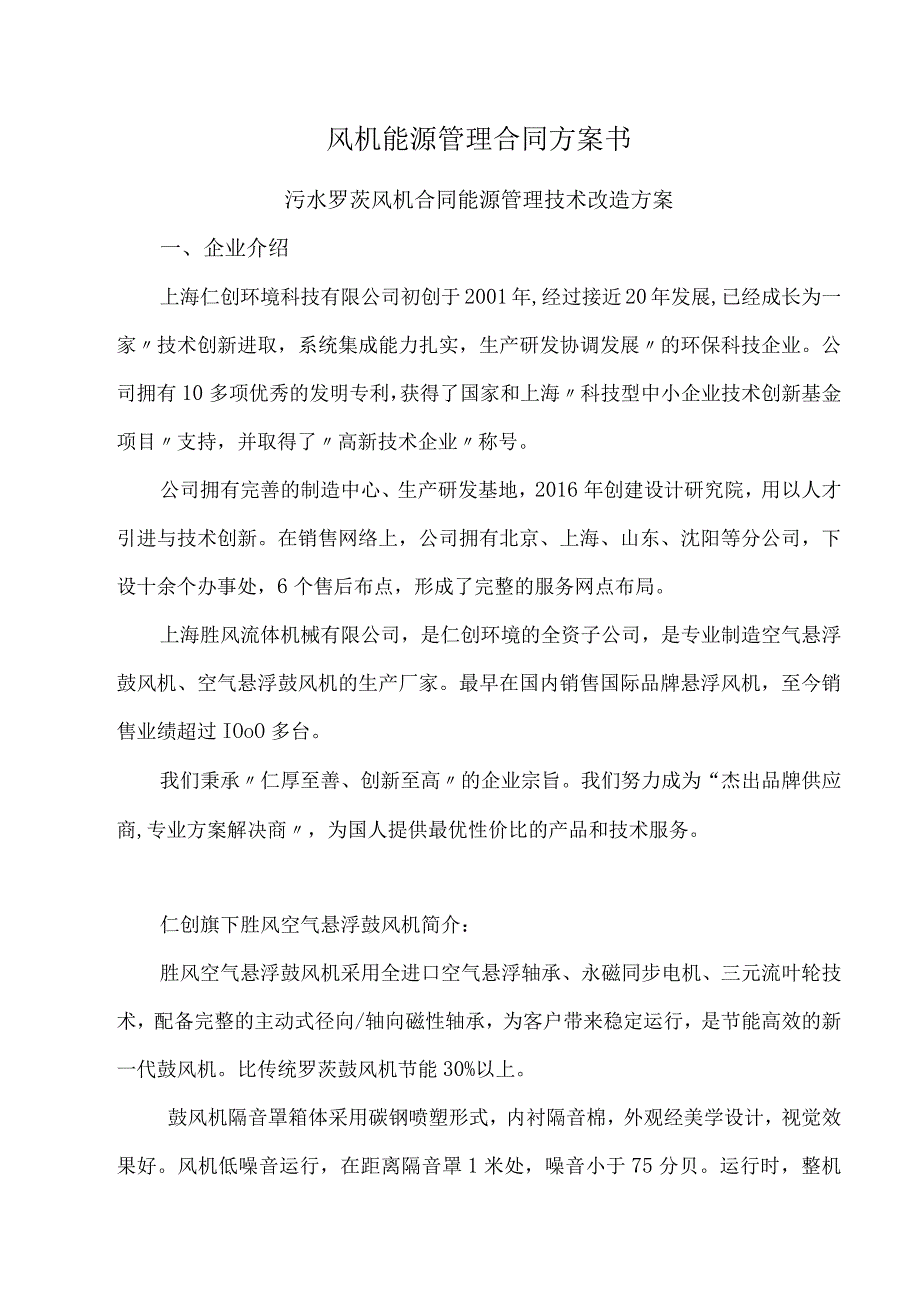

1、风机能源管理合同方案书污水罗茨风机合同能源管理技术改造方案一、企业介绍上海仁创环境科技有限公司初创于2001年,经过接近20年发展,已经成长为一家技术创新进取,系统集成能力扎实,生产研发协调发展的环保科技企业。公司拥有10多项优秀的发明专利,获得了国家和上海科技型中小企业技术创新基金项目支持,并取得了高新技术企业称号。公司拥有完善的制造中心、生产研发基地,2016年创建设计研究院,用以人才引进与技术创新。在销售网络上,公司拥有北京、上海、山东、沈阳等分公司,下设十余个办事处,6个售后布点,形成了完整的服务网点布局。上海胜风流体机械有限公司,是仁创环境的全资子公司,是专业制造空气悬浮鼓风机、空气

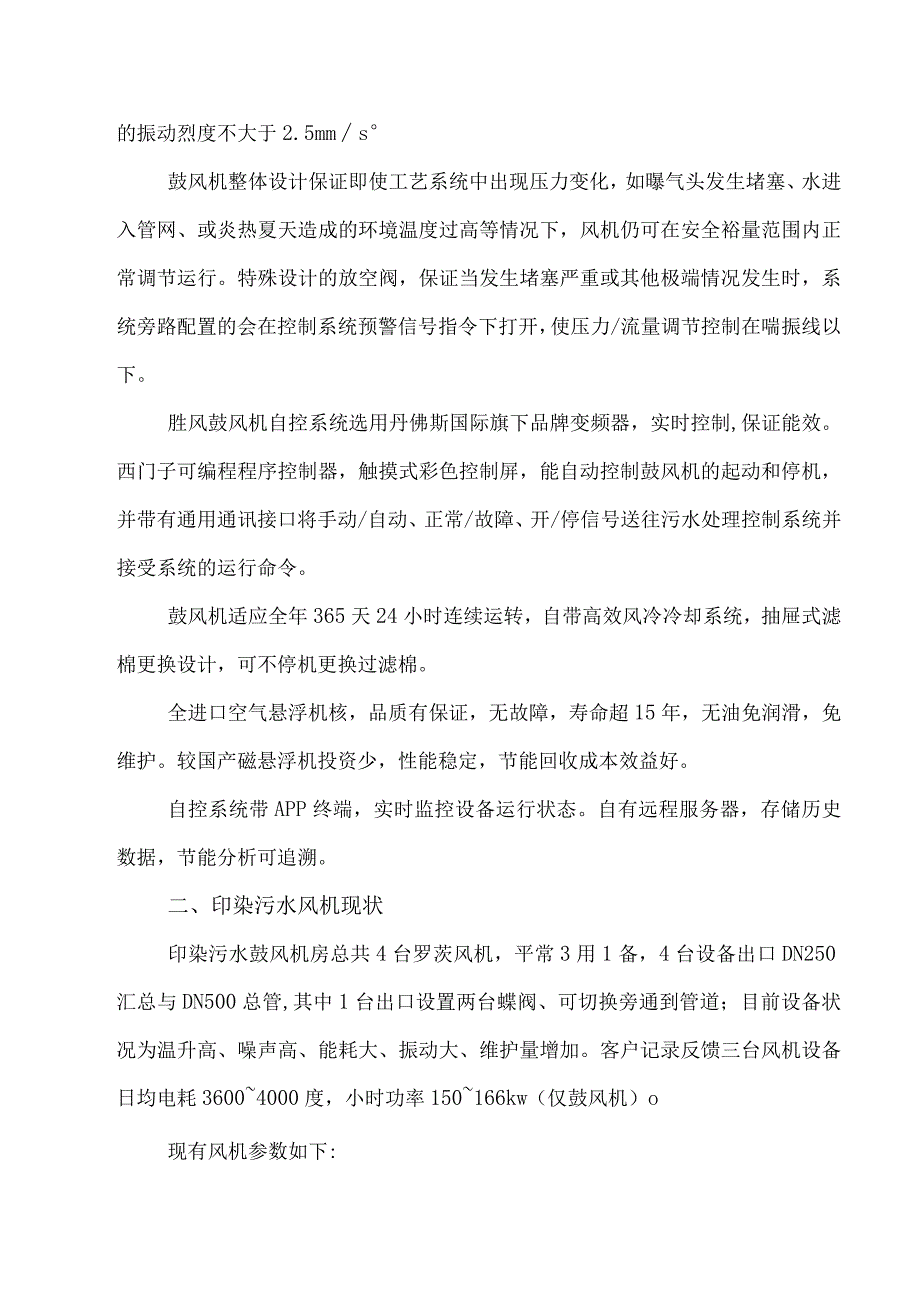

2、悬浮鼓风机的生产厂家。最早在国内销售国际品牌悬浮风机,至今销售业绩超过IOoO多台。我们秉承仁厚至善、创新至高的企业宗旨。我们努力成为“杰出品牌供应商,专业方案解决商,为国人提供最优性价比的产品和技术服务。仁创旗下胜风空气悬浮鼓风机简介:胜风空气悬浮鼓风机采用全进口空气悬浮轴承、永磁同步电机、三元流叶轮技术,配备完整的主动式径向/轴向磁性轴承,为客户带来稳定运行,是节能高效的新一代鼓风机。比传统罗茨鼓风机节能30%以上。鼓风机隔音罩箱体采用碳钢喷塑形式,内衬隔音棉,外观经美学设计,视觉效果好。风机低噪音运行,在距离隔音罩1米处,噪音小于75分贝。运行时,整机的振动烈度不大于2.5mms鼓风机整

3、体设计保证即使工艺系统中出现压力变化,如曝气头发生堵塞、水进入管网、或炎热夏天造成的环境温度过高等情况下,风机仍可在安全裕量范围内正常调节运行。特殊设计的放空阀,保证当发生堵塞严重或其他极端情况发生时,系统旁路配置的会在控制系统预警信号指令下打开,使压力/流量调节控制在喘振线以下。胜风鼓风机自控系统选用丹佛斯国际旗下品牌变频器,实时控制,保证能效。西门子可编程程序控制器,触摸式彩色控制屏,能自动控制鼓风机的起动和停机,并带有通用通讯接口将手动/自动、正常/故障、开/停信号送往污水处理控制系统并接受系统的运行命令。鼓风机适应全年365天24小时连续运转,自带高效风冷冷却系统,抽屉式滤棉更换设计,

4、可不停机更换过滤棉。全进口空气悬浮机核,品质有保证,无故障,寿命超15年,无油免润滑,免维护。较国产磁悬浮机投资少,性能稳定,节能回收成本效益好。自控系统带APP终端,实时监控设备运行状态。自有远程服务器,存储历史数据,节能分析可追溯。二、印染污水风机现状印染污水鼓风机房总共4台罗茨风机,平常3用1备,4台设备出口DN250汇总与DN500总管,其中1台出口设置两台蝶阀、可切换旁通到管道;目前设备状况为温升高、噪声高、能耗大、振动大、维护量增加。客户记录反馈三台风机设备日均电耗36004000度,小时功率150166kw(仅鼓风机)o现有风机参数如下:风机铭牌流量m3min铭牌压力KPa铭牌功

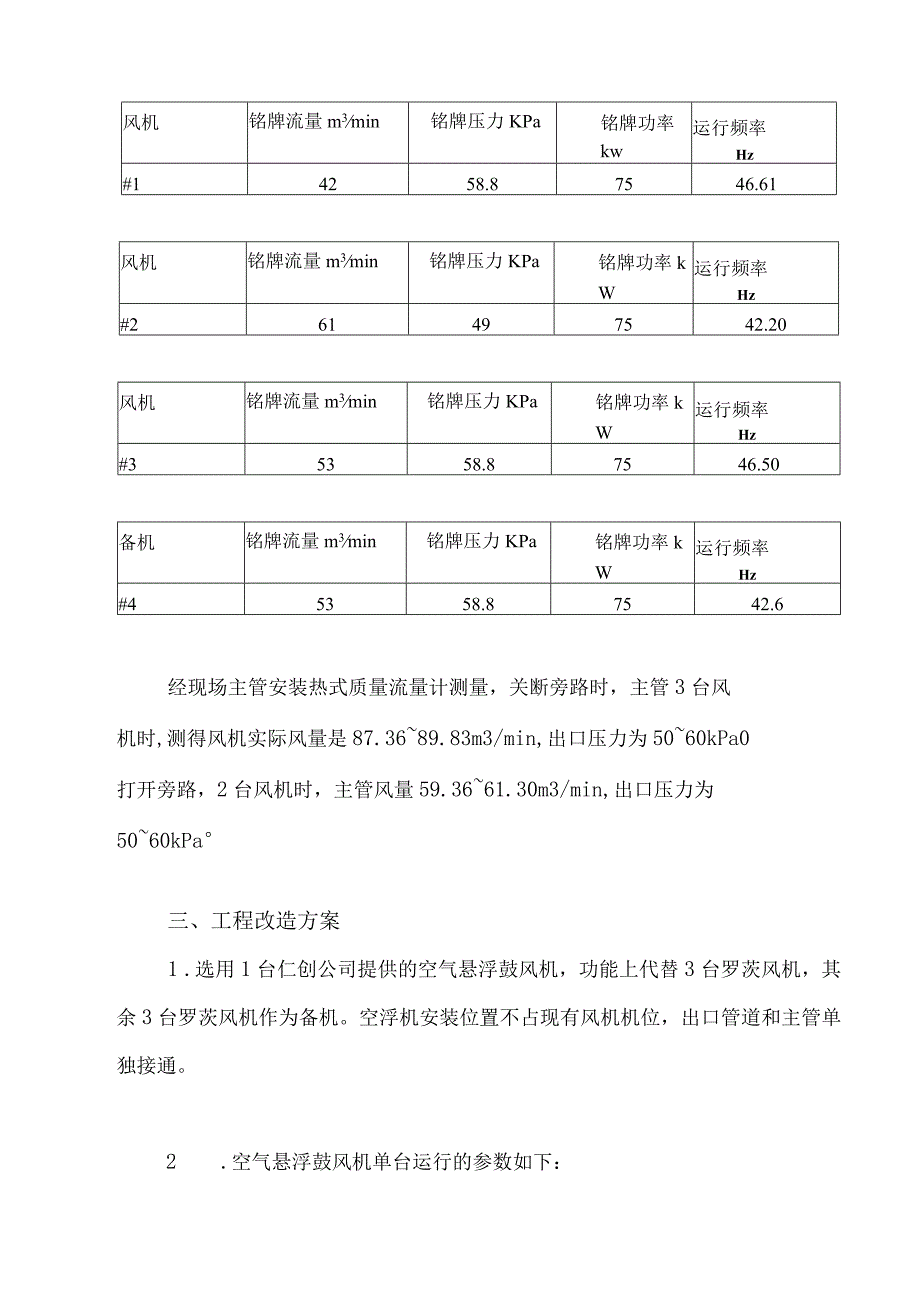

5、率kw运行频率Hz#14258.87546.61风机铭牌流量m3min铭牌压力KPa铭牌功率kW运行频率Hz#261497542.20风机铭牌流量m3min铭牌压力KPa铭牌功率kW运行频率Hz#35358.87546.50备机铭牌流量m3min铭牌压力KPa铭牌功率kW运行频率Hz#45358.87542.6经现场主管安装热式质量流量计测量,关断旁路时,主管3台风机时,测得风机实际风量是87.3689.83m3/min,出口压力为5060kPa0打开旁路,2台风机时,主管风量59.3661.30m3/min,出口压力为5060kPa三、工程改造方案1 .选用1台仁创公司提供的空气悬浮鼓风机,

6、功能上代替3台罗茨风机,其余3台罗茨风机作为备机。空浮机安装位置不占现有风机机位,出口管道和主管单独接通。2 .空气悬浮鼓风机单台运行的参数如下:型号:SAT-125额定功率为:95kwo额定流量:90m3min,55KPa.额定功率为:95kwo3 .计算节电率(150-95)/150=36%年节电量(150-95)*24*330=435600度年节约电费435600*0.6=261360元月平均节约电费261360/12=21780元运行电费按照0.6元/度计算以上为理论计算,最终合同以实际测量为准。四、节能判断方法L现有运行罗茨风机安装电表,每天定时记录电表数据、污水处理量,连续测量至少

7、3天。2.在线安装流量计,实际测量罗茨风机风量数值。3 .安装空气悬浮鼓风机后,风机运行到原有风机的流量和压力参数下,用同一电量表连续测量3天的电量。4 .两组用电量数据对比得出实际节能率,并计算得出月平均节约电费,按照此实际节能费签订或修订能源管理合同。五、利益分享模式1 .合同签订时的节约电耗数据,以对比得出的实际节电率一次性作为以后合同期限内的结算依据。2 .在乙方设备正常情况下,甲方保证一年的运行时间不低于330天。3 .使用悬浮鼓风机所节省的实际电费收益分配比例为:从签订合同至本合同结束48个月,甲方按30%的固定比例分享节能收益,乙方按固定70%固定比例分享节能收益。合同期满设备归

8、甲方所有,乙方不再享受节能收益,如需委托运行可另行签约。甲乙双方节能预算收益分析如下:(单位:元)甲方收益第1年第2年第3年第4年第5年第6年第7年第8年第9年第10年累计月份1224364860728496108120分享比例30%30%30%30%100%100%100%100%100%100%当年收益78408784087840878408261360261360261360261360261360261360累计收益784081568162352243136325749928363521097712135907216204321881792乙方收益第1年第2年第3年第4年第5年累计月份

9、12243648分享比例70%70%70%70%当年收益182951829518295182952222累计收益1829523659045488567318084 .在合同签订7日内,甲方向乙方先支付万元,作为合同执行保证金,并用于抵扣合同结束前3个月的节能费。5 .费用按月结算,结算方法:当月电费/(1-节电率)-当月电费*分成比例,列如,安装空浮风机节能后当月电费80000元,约定节电率为30%,约定乙方分成比例为80%,乙方收益为=80000/(1-30%)-80000*80%=27428元。乙方收到甲方当期付款后提供当期等额发票。如果延期支付超过30个自然日,乙方有权停止机器运行。在合

10、同签订至本合同结束前,乙方提供的空浮风机所有权均归乙方。6 .在整个合同有效期内甲方负责设备的看管和日常简单维护,相关材料由乙方免费提供。风机的过滤棉属于耗材,费用由乙方承担(约定单台风机每年6000元,每季度更换一次,一年更换四次)。7 .合同期内设备故障检修由乙方全部负责(违规操作、自然灾害等不可抗因素除外)。8 .乙方免费提供“污水处理专家定期诊断和回访”服务。9 .合同期内甲方提出采购的,按照设备10年折旧计算当期设备价格进行买断。六、乙方供货及工作范围;1)免费提供1台SAT-125空气悬浮鼓风机2)节能对比测量或计算确定能耗节约量3)配合自控单位完成信号对接4)人员到场指导安装、设

11、备调试、人员培训5)风机安装、管道改造。供货空浮离心鼓风机主机及配件:主机机型:SAT-150(核心部件原装进口)风机配件包含:L高速永磁同步电机(含叶轮),2.变频器,3.PLC控制系统10 机座,5机箱,6,进风口过滤器,7.冷却系统,8,旁通泄气阀七、甲方工作范围:1)配合卸货及运送到风机房指定位置2)按照乙方提供的图纸,提供管道改造便利。3)配电系统,动力电缆敷设到位,可以利用原有则利旧4)如果需要连接中控,则需信号电缆敷设到位,可以利用原有。5)为乙方的改造工作提供现场便利6)现场管道工程施工:7)止回阀DN250,PNLOMPa,碳钢1只8)波纹管:DN250,PNl.OMPa,不锈钢,1只9)手动蝶阀:DN250,PNl.OMPa,碳钢,1只10)压力表:1只,不锈钢,1只ID管路改造材料及施工。
