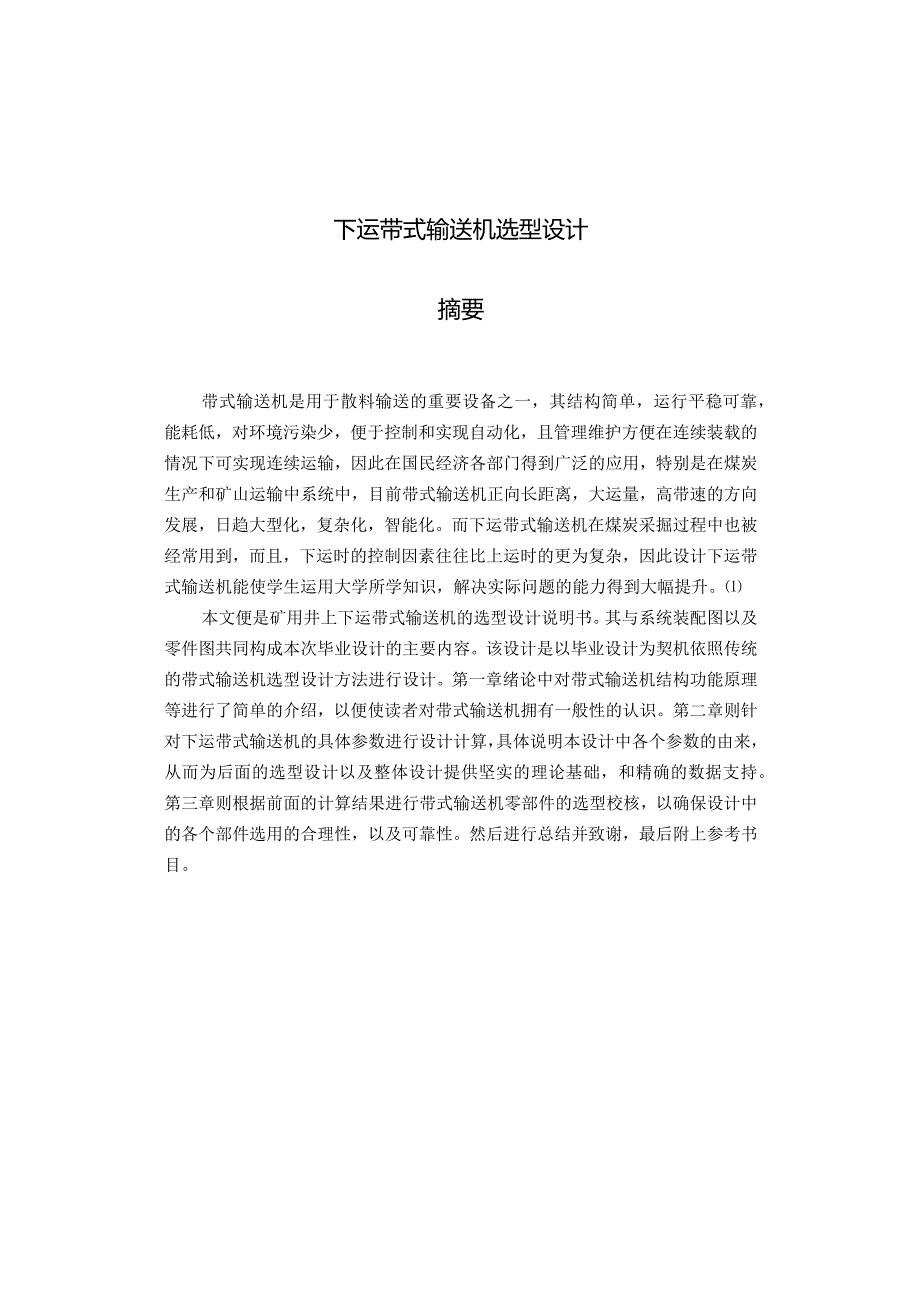

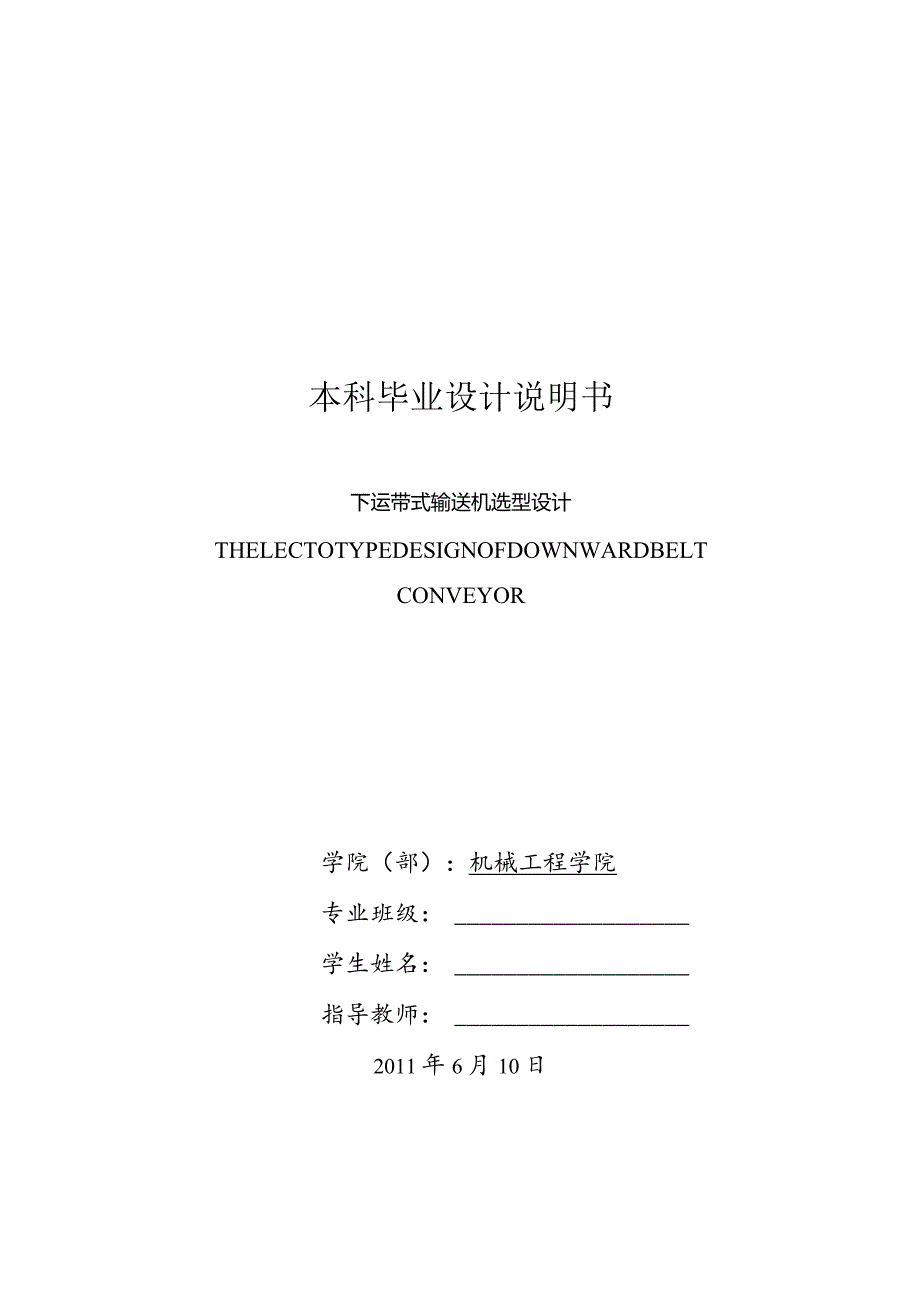

1、本科毕业设计说明书下运带式输送机选型设计THELECTOTYPEDESIGNOFDOWNWARDBELTCONVEYOR学院（部）：机械工程学院专业班级：学生姓名：指导教师：2011年6月10日下运带式输送机选型设计摘要带式输送机是用于散料输送的重要设备之一，其结构简单，运行平稳可靠，能耗低，对环境污染少，便于控制和实现自动化，且管理维护方便在连续装载的情况下可实现连续运输，因此在国民经济各部门得到广泛的应用，特别是在煤炭生产和矿山运输中系统中，目前带式输送机正向长距离，大运量，高带速的方向发展，日趋大型化，复杂化，智能化。而下运带式输送机在煤炭采掘过程中也被经常用到，而且，下运时的控制因素往
2、往比上运时的更为复杂，因此设计下运带式输送机能使学生运用大学所学知识，解决实际问题的能力得到大幅提升。本文便是矿用井上下运带式输送机的选型设计说明书。其与系统装配图以及零件图共同构成本次毕业设计的主要内容。该设计是以毕业设计为契机依照传统的带式输送机选型设计方法进行设计。第一章绪论中对带式输送机结构功能原理等进行了简单的介绍，以便使读者对带式输送机拥有一般性的认识。第二章则针对下运带式输送机的具体参数进行设计计算，具体说明本设计中各个参数的由来，从而为后面的选型设计以及整体设计提供坚实的理论基础，和精确的数据支持。第三章则根据前面的计算结果进行带式输送机零部件的选型校核，以确保设计中的各个部件

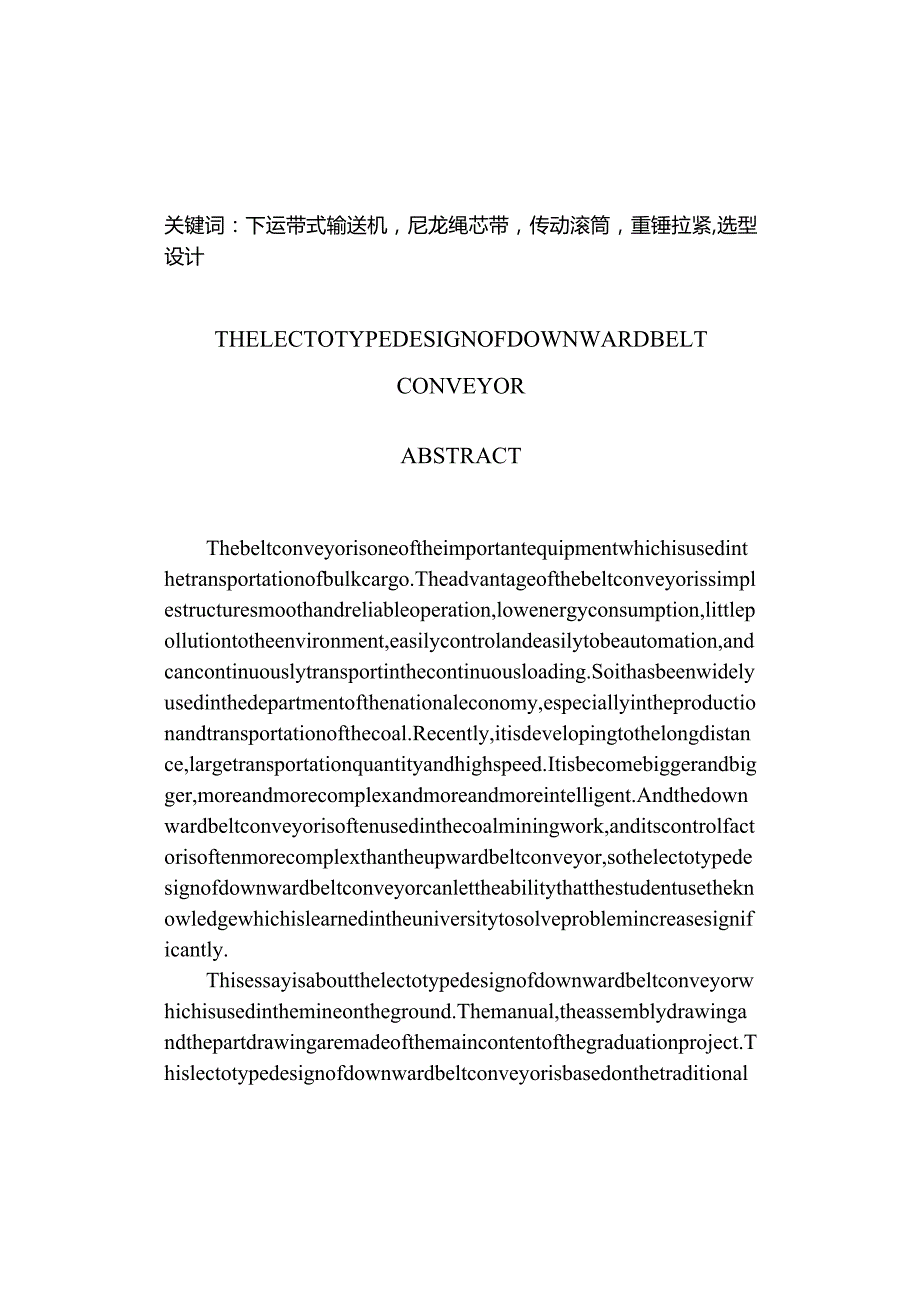

3、选用的合理性，以及可靠性。然后进行总结并致谢，最后附上参考书目。关键词：下运带式输送机，尼龙绳芯带，传动滚筒，重锤拉紧,选型设计THELECTOTYPEDESIGNOFDOWNWARDBELTCONVEYORABSTRACTThebeltconveyorisoneoftheimportantequipmentwhichisusedinthetransportationofbulkcargo.Theadvantageofthebeltconveyorissimplestructuresmoothandreliableoperation,lowenergyconsumption,littlepol
4、lutiontotheenvironment,easilycontrolandeasilytobeautomation,andcancontinuouslytransportinthecontinuousloading.Soithasbeenwidelyusedinthedepartmentofthenationaleconomy,especiallyintheproductionandtransportationofthecoal.Recently,itisdevelopingtothelongdistance,largetransportationquantityandhighspeed.
5、Itisbecomebiggerandbigger,moreandmorecomplexandmoreandmoreintelligent.Andthedownwardbeltconveyorisoftenusedinthecoalminingwork,anditscontrolfactorisoftenmorecomplexthantheupwardbeltconveyor,sothelectotypedesignofdownwardbeltconveyorcanlettheabilitythatthestudentusetheknowledgewhichislearnedintheuniv
6、ersitytosolveproblemincreasesignificantly.Thisessayisaboutthelectotypedesignofdownwardbeltconveyorwhichisusedinthemineontheground.Themanual,theassemblydrawingandthepartdrawingaremadeofthemaincontentofthegraduationproject.Thislectotypedesignofdownwardbeltconveyorisbasedonthetraditionaldesignmethod.Th
7、ereisintroductionaboutthedownwardbeltconveyorinthechapteronesothatthereadercanhaveageneralunderstanding,thedesigncalculationwhichisbasedontheoperationparameteristogiveatheoreticalunderpinningtothedesigninthechaptertwo,themodelselectionofthepartsinthechapterthreetoinsuretherationalityandthereliabilit
8、y.Thenissummarizeandalistofthereferencebooksatthelastchapter.KEYWARDS:downwardbeltconveyor,Iifesavercorebelt,drivingpulley,thegrauity,lectotypedesign目录1绪论11.1 引言11.2 带式输送机的应用11.3 带式输送机的分类21.3.1带式输送机种类21.3.2带式输送机特点21.4带式输送机的发展概况41. 5带式输送机工作原理42带式输送机的设计计算61.1 原始设计参数62. 2初定设计参数71.1 3由带速带宽验算输送能力72.4 输送带
9、宽度核算82.5 圆周驱动力92.5.1计算公式92.5.2输送带选择102.5.3输送带主要阻力计算112.5.4主要特种阻力计算132.5.5附加特种阻力计算142.5.6倾斜阻力计算152.6传动功率计算152.6.1传动轴功率计算152.6.2电动机功率计算162.7输送带张力计算162.7.1输送带不打滑条件校核172.7.2输送带下垂度校核182.7.3各特性点张力计算192.8传动滚筒、改向滚筒合张力计算212.8.1改向滚筒合张力计算212.8.2传动滚筒合张力计算222. 9传动滚筒最大扭矩计算222.10拉紧力计算222.11绳芯输送带强度校核计算234带式输送机部件的选用
10、253. 1传动滚筒的选型及设计253. 2输送机组合驱动装置选择263. 3驱动装置装配形式选择263. 4输送带263. 5托辑263. 6.1托辑的选型263. 6.2托辑的校核273. 7改向装置283. 8拉紧装置293.9机架与中间架293. 10支腿选型设计294. 11导料槽选型295. 12卸料装置选型设计306. 13电气及安全保护装置30结论31致谢31参考文献321绪论1.1 引言带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。带式输送机是煤矿最理想的高效连续运输
11、设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠，易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。特别是近io年，长距离、大运量、高速度的带式输送机的出现，使其在矿山建设的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。1.2 带式输送机的应用带式输送机是连续运输机的一种，连续运输机是
12、固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，依靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。连续运输机可分为：(I)具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；(2)不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等;(3)管道输送机(流体输送)，如气力输送装置和液力输送管道。其中带输送机是连续运输机中是使用最广泛的，带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机
13、械电力，轻工，建材，粮食等各个部门。1.3 带式输送机的分类1.3.1 带式输送机种类带式输送机分类方法有多种，按运输物料的输送带结构可分成两类，一类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，下带呈平形，输送带有托辑托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点。其简介如下：m型固定式带式输送机QD80轻型固定式带式输送机DX型钢绳芯带式输送机U型带式输送机带式输送机，特种结构型4管形带式输送机气垫带式输送机波状挡边带式输送机钢绳牵引带式输送机压带式带式输送机其他类型1.3.2 带式输送机特点(1) QD80轻型固定式带输送机Q
14、D80轻型固定式带输送机与TDII型相比，其带较薄、载荷也较轻，运距一般不超过100m,电机容量不超过22kw0(2) DX型钢绳芯带式输送机它属于高强度带式输送机，其输送带的带芯中有平行的细钢绳，一台运输机运距可达几公里到几十公里。(3) U形带式输送机它又称为槽形带式输送机，其明显特点是将普通带式输送机的槽形托辑角由3045提高到90使输送带成U形。这样一来输送带与物料间产生挤压，导致物料对胶带的摩擦力增大，从而输送机的运输倾角可达25。（4）管形带式输送机U形带式输送带进一步的成槽，最后形成一个圆管状，即为管形带式输送机，因为输送带被卷成一个圆管，故可以实现闭密输送物料，可明显减轻粉状物
15、料对环境的污染，并且可以实现弯曲运行。（5）气垫式带输送机其输送带不是运行在托辐上的，而是在空气膜（气垫）上运行，省去了托辐，用不动的带有气孔的气室盘形槽和气室取代了运行的托短，运动部件的减少，总的等效质量减少，阻力减小，效率提高，并且运行平稳，可提高带速。但一般其运送物料的块度不超过300mmo增大物流断面的方法除了用托幅把输送带强压成槽形外，也可以改变输送带本身，把输送带的运载面做成垂直边的，并且带有横隔板。一般把垂直侧挡边作成波状，故称为波状带式输送机，这种机型适用于大倾角，倾角在30以上，最大可达90oO（6）压带式带输送机它是用一条辅助带对物料施加压力。这种输送机的主要优点是：输送物料的最大倾角可达90,运行速度可达6ms,输送能力不随倾角的变化而变化，可实现松散物料和有毒物料的密闭输送。其主要缺点是结构复杂、输送带的磨损增大和能耗较大。（7）钢绳牵引带式输送机它是无际绳运输与带式运输相结合的产物，既具有钢绳的高强度、牵引灵活的特点，又具有带式运输的连续、柔性的优点。1.4 带式输送机的发展概况目前带式输送机已广泛应用于国民经经济各个部门，近年来在露天矿和地下矿的联合运输系统中带式输送机又成为重要的组成部分。主要有：钢绳芯带式输送
