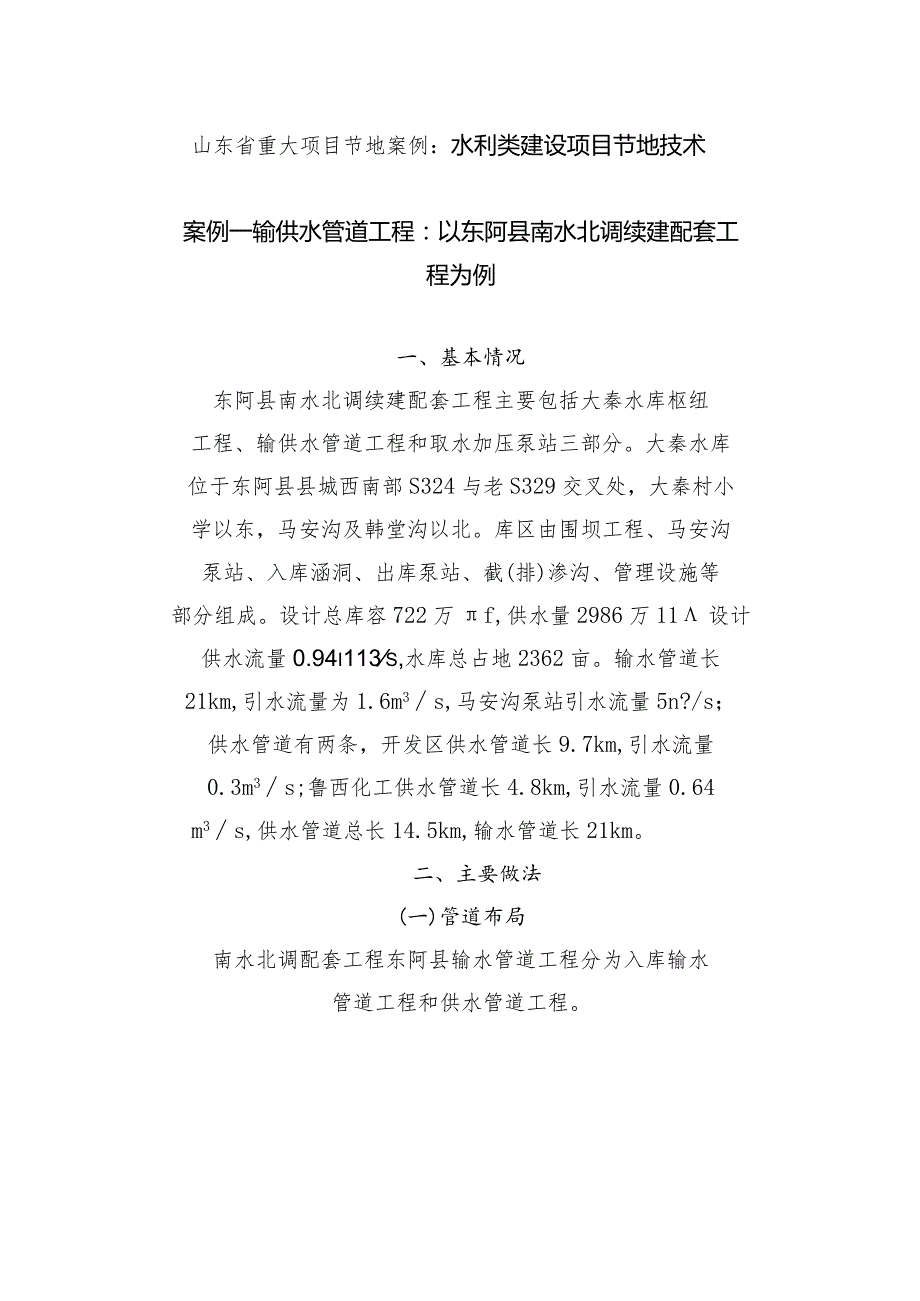

1、山东省重大项目节地案例：水利类建设项目节地技术案例一输供水管道工程：以东阿县南水北调续建配套工程为例一、基本情况东阿县南水北调续建配套工程主要包括大秦水库枢纽工程、输供水管道工程和取水加压泵站三部分。大秦水库位于东阿县县城西南部S324与老S329交叉处，大秦村小学以东，马安沟及韩堂沟以北。库区由围坝工程、马安沟泵站、入库涵洞、出库泵站、截(排)渗沟、管理设施等部分组成。设计总库容722万f,供水量2986万11设计供水流量0.94i113s,水库总占地2362亩。输水管道长21km,引水流量为1.6m3s,马安沟泵站引水流量5n?/s；供水管道有两条，开发区供水管道长9.7km,引水流量0.

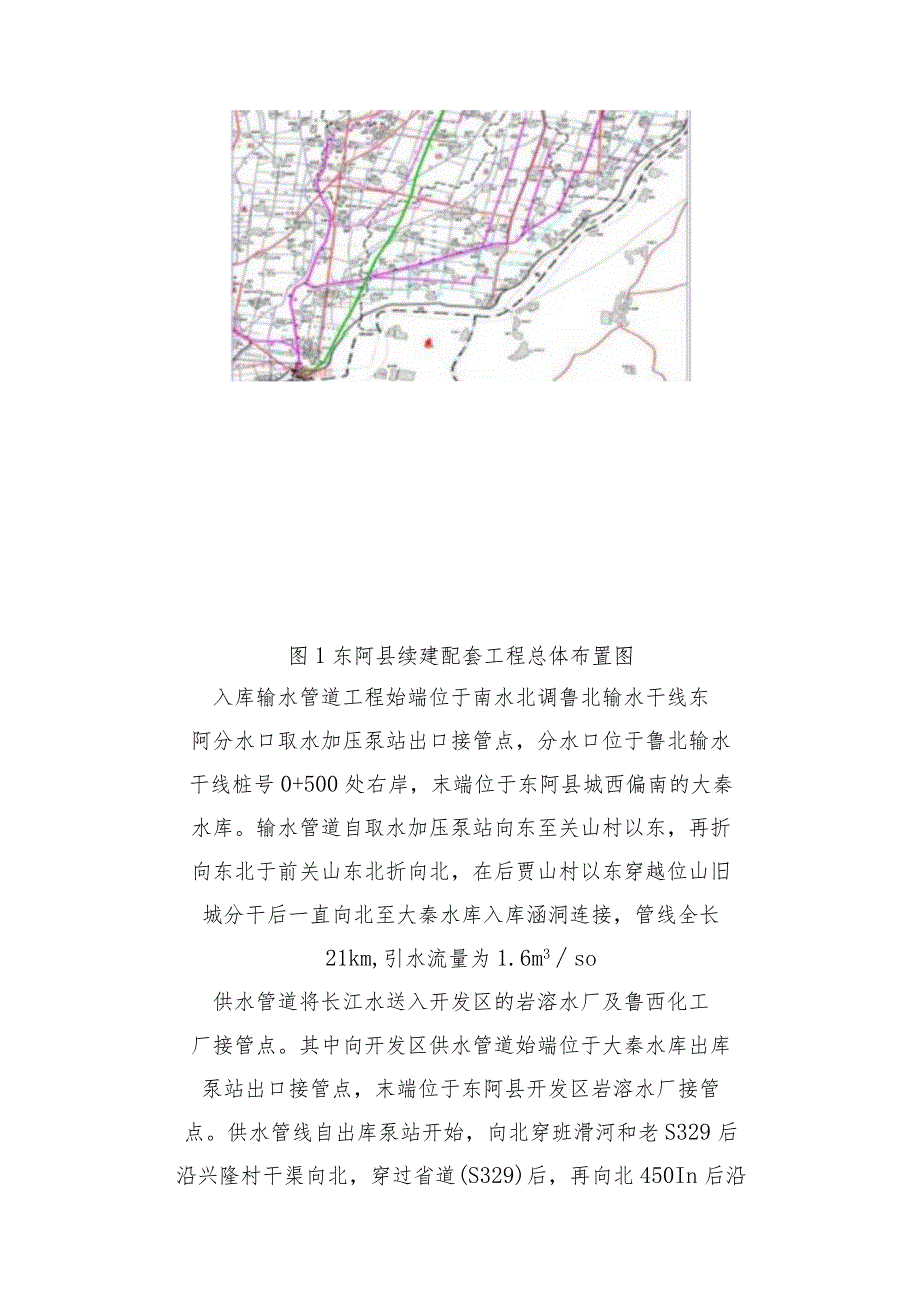

2、3m3s;鲁西化工供水管道长4.8km,引水流量0.64m3s,供水管道总长14.5km,输水管道长21km。二、主要做法(一)管道布局南水北调配套工程东阿县输水管道工程分为入库输水管道工程和供水管道工程。图1东阿县续建配套工程总体布置图入库输水管道工程始端位于南水北调鲁北输水干线东阿分水口取水加压泵站出口接管点，分水口位于鲁北输水干线桩号0+500处右岸，末端位于东阿县城西偏南的大秦水库。输水管道自取水加压泵站向东至关山村以东，再折向东北于前关山东北折向北，在后贾山村以东穿越位山旧城分干后一直向北至大秦水库入库涵洞连接，管线全长21km,引水流量为1.6m3so供水管道将长江水送入开发区的岩
3、溶水厂及鲁西化工厂接管点。其中向开发区供水管道始端位于大秦水库出库泵站出口接管点，末端位于东阿县开发区岩溶水厂接管点。供水管线自出库泵站开始，向北穿班滑河和老S329后沿兴隆村干渠向北，穿过省道(S329)后，再向北450In后沿省道329向东至卓庄北，向南穿过省道329进入东阿县开发区岩溶水厂，管线总长9.7km,引水流量0.311)3s;向鲁西化工厂供水管道始端位于大秦水库出库泵站出口接管点，末端位于鲁西化工厂接管点。供水管线自出库泵站开始，向北约13Onl后沿班滑河南岸向西至鲁西化工厂以南，然后折向北穿越班滑河和老S329路接入鲁西化工厂接管点，管线总长4.8km,引水流量0.64m3s

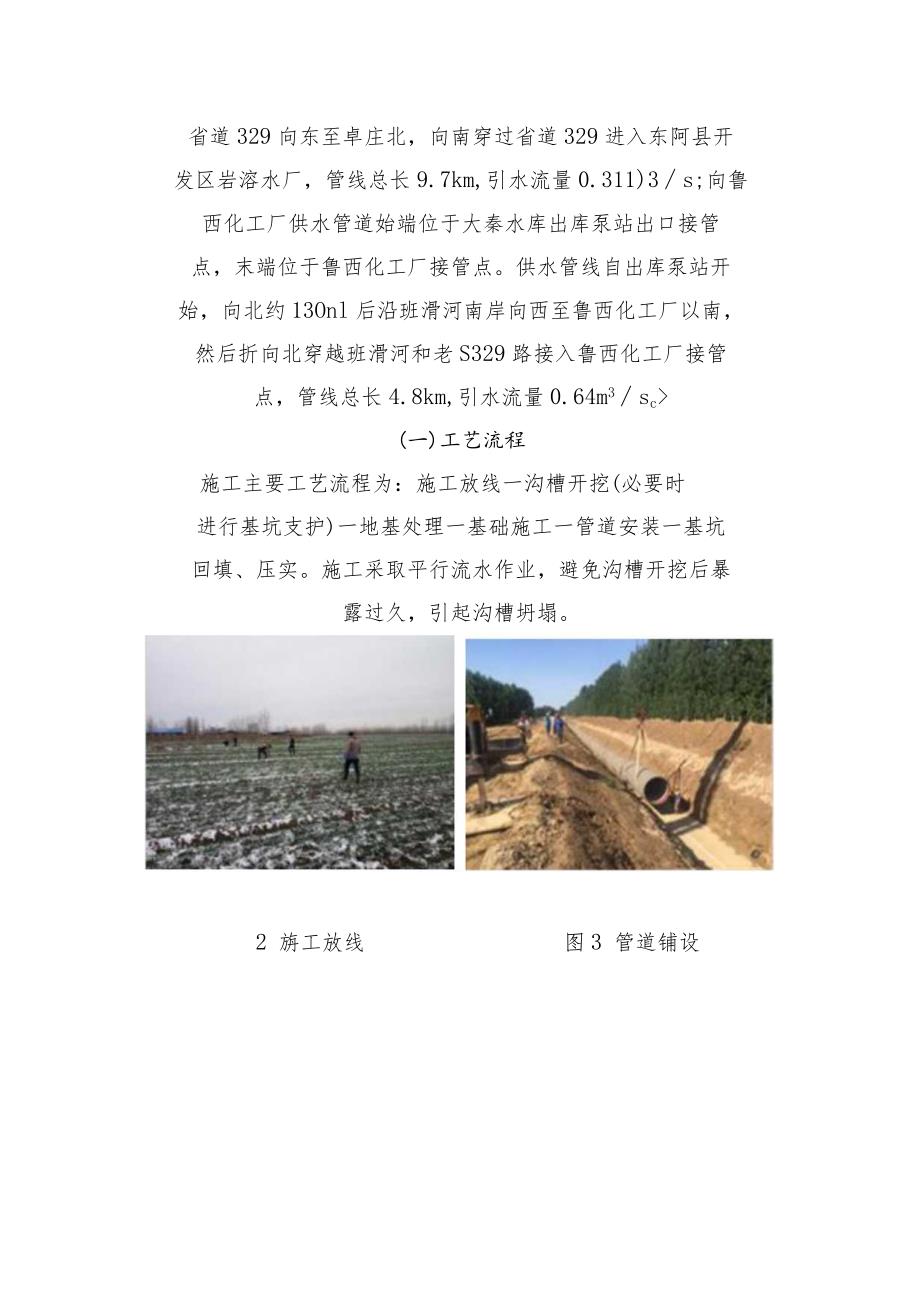

4、c(一)工艺流程施工主要工艺流程为：施工放线一沟槽开挖(必要时进行基坑支护)一地基处理一基础施工一管道安装一基坑回填、压实。施工采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌。2 旃工放线图3 管道铺设图4地面推平图5管道施工后（三）主要技术参数输水管道选用预应力钢筒混凝土管，管径为DN1400,采用单管布置。向开发区的岩溶水厂供水管道为PEloO管，管径DN630m,采用单管布置。向鲁西化工厂供水管道选用TPEP管，外径为820,壁厚8mm,采用单管布置。主要技术参数见下图。图6输水管道横断面设计图三、节地效果东阿县南水北调续建配套输供水工程采用暗管代替明渠的技术，将输供水管道埋入地
5、下，减少了渠道占地、避免了田块分割。铺设暗管可保证输水安全、卫生、环保，并能充分利用土地纵向空间，最大程度减少对耕地的影响，暗管工程完工后可在原址继续耕种。经测算，本工程采用暗管埋设节地技术可以节约用地1260亩。国7节地效果对比困四、适用范围暗管埋设节地技术可广泛应用于工程沿线优质耕地数量较多的平原地区的各项输供水水利工程中，为节约耕地源，保障供水水质提供了一种现代工程技术手段。五、应用前景该技术为节约利用耕地提供了一种现代工程技术手段，为传统的“明渠开挖响现代化“管道水利”转变提供了一种技术思路和技术支持，可灵活应用到地表多为基本农田和优质耕地的平原地区的输供水工程中。输供水工程暗管埋设技术的应用推广，可节约耕地资源，有利于耕地和基本农田的保护及可持续利用。
