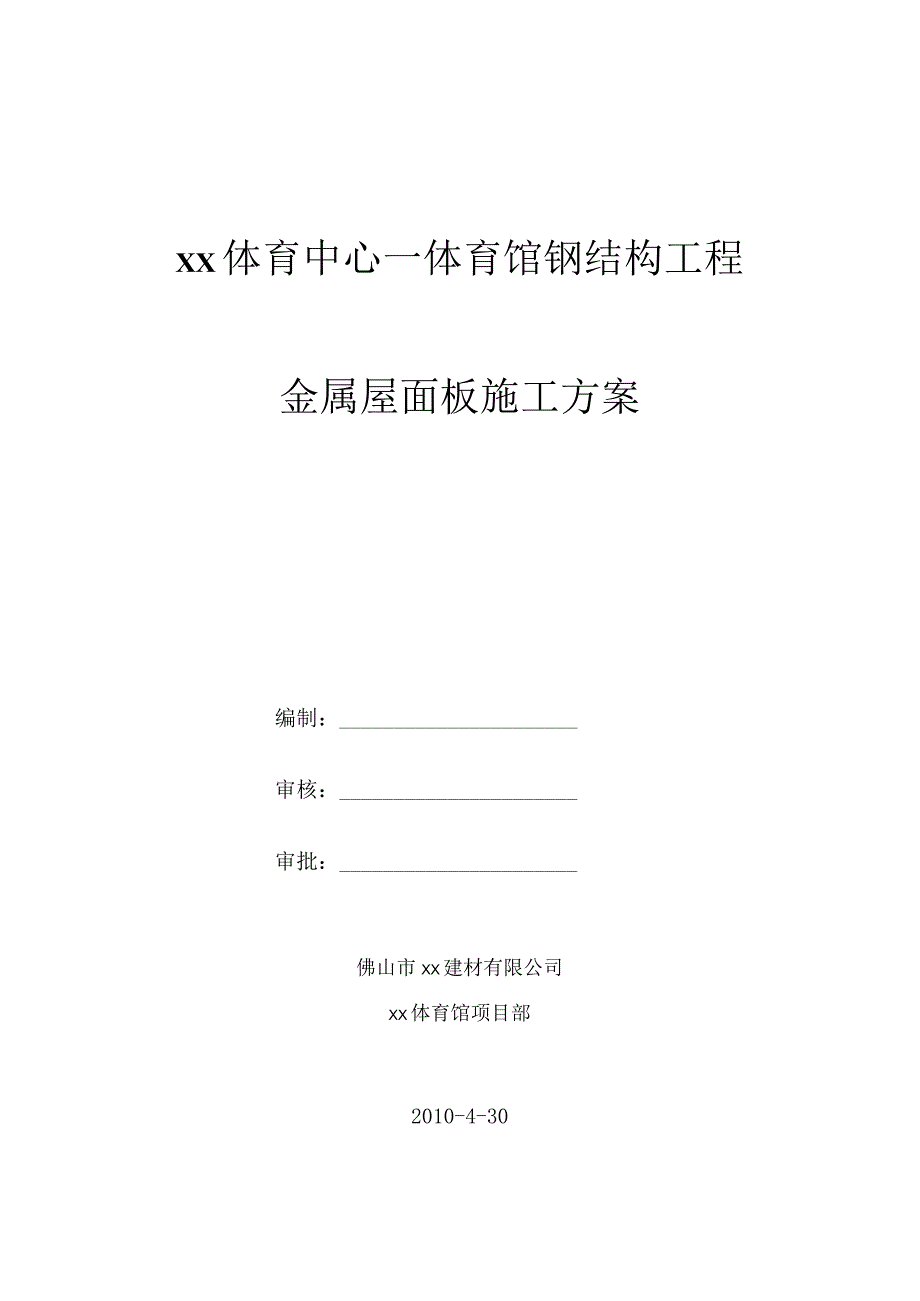

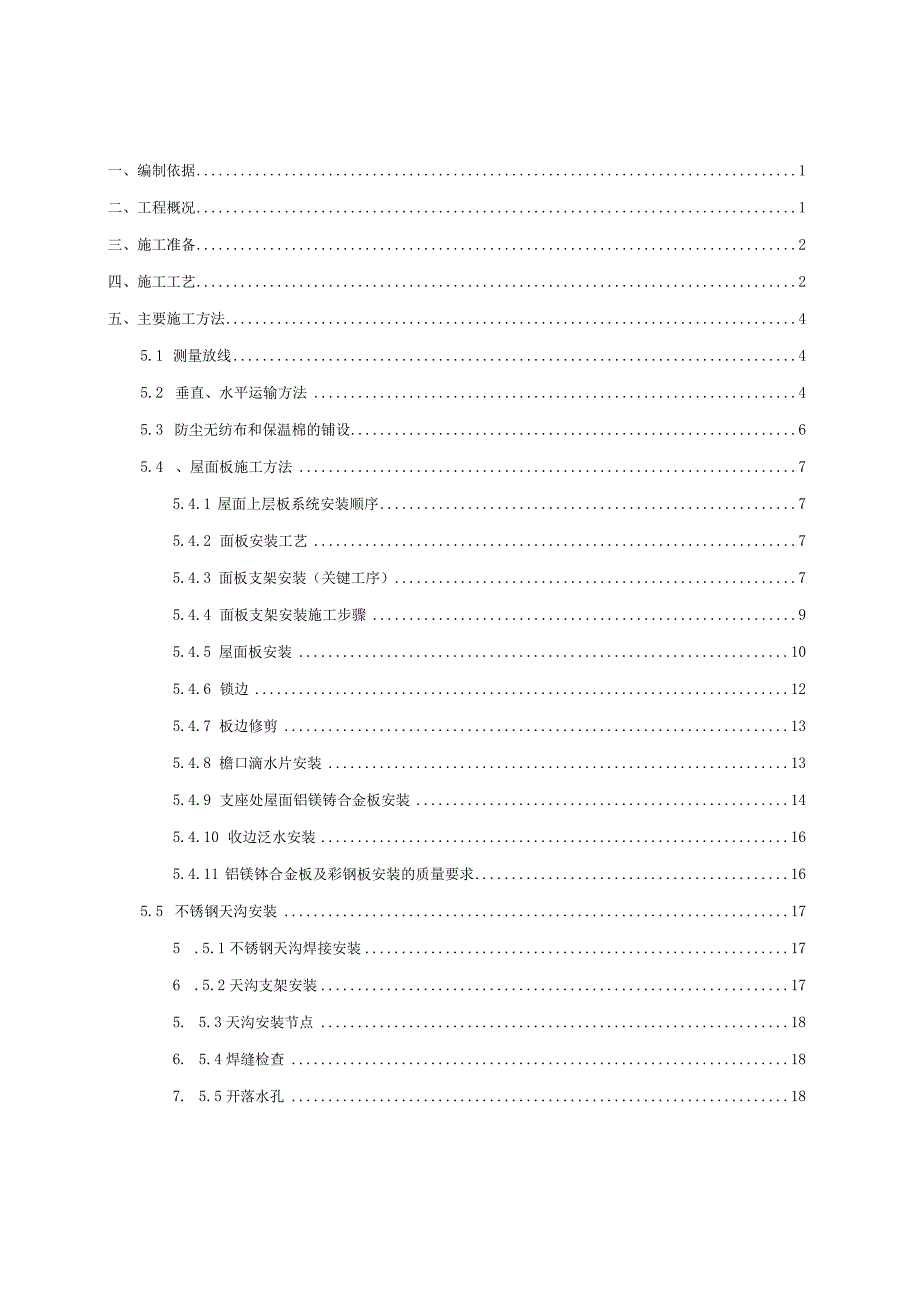

1、XX体育中心一体育馆钢结构工程金属屋面板施工方案编制：审核：审批：佛山市XX建材有限公司XX体育馆项目部2010-4-30一、编制依据1二、工程概况1三、施工准备2四、施工工艺2五、主要施工方法45.1 测量放线45.2 垂直、水平运输方法45.3 防尘无纺布和保温棉的铺设65.4 、屋面板施工方法75.4.1 屋面上层板系统安装顺序75.4.2 面板安装工艺75.4.3 面板支架安装（关键工序）75.4.4 面板支架安装施工步骤95.4.5 屋面板安装105.4.6 锁边125.4.7 板边修剪135.4.8 檐口滴水片安装135.4.9 支座处屋面铝镁铸合金板安装145.4.10 收边泛水

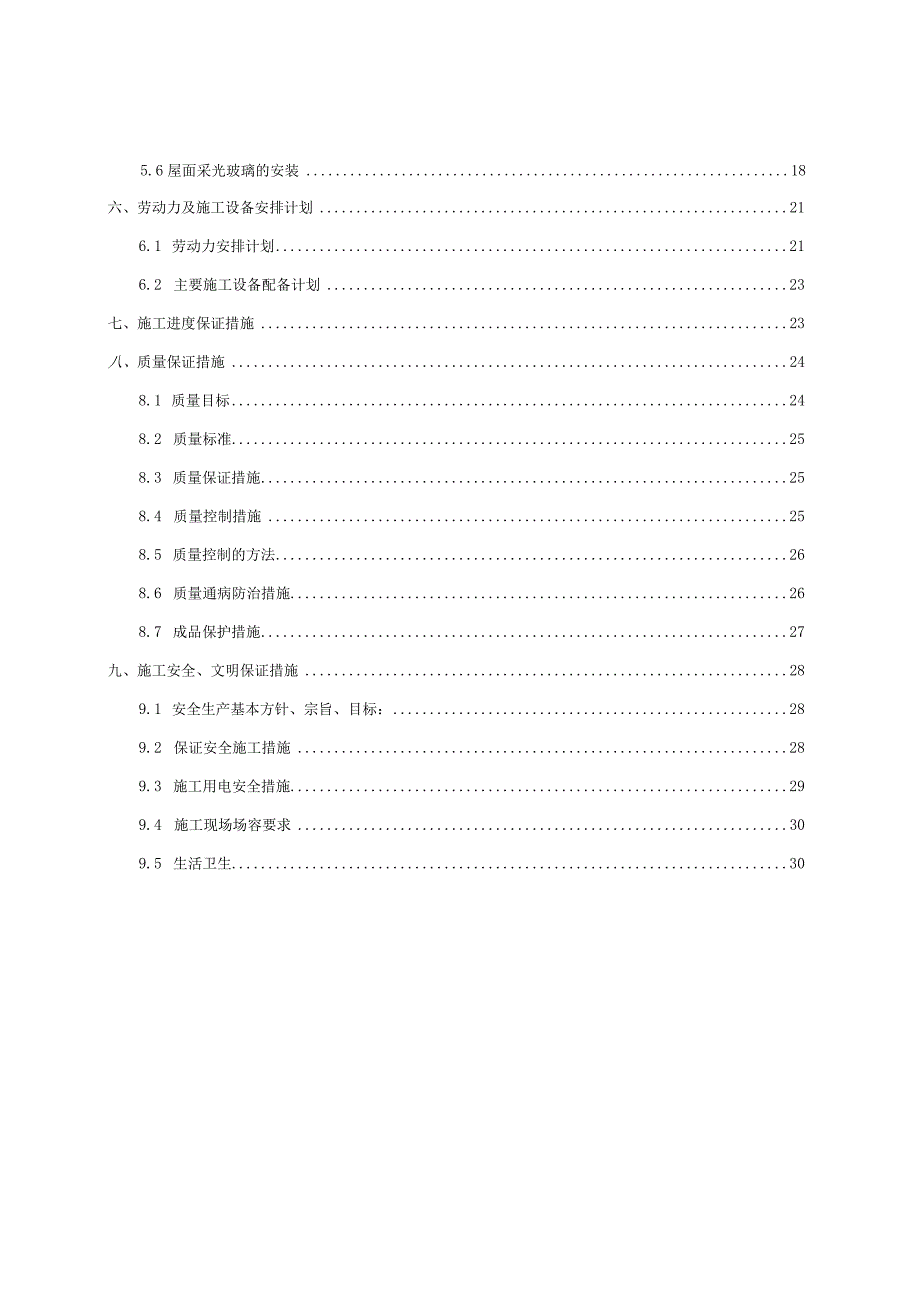

2、安装165.4.11 铝镁钵合金板及彩钢板安装的质量要求165.5 不锈钢天沟安装175 .5.1不锈钢天沟焊接安装176 .5.2天沟支架安装175. 5.3天沟安装节点186. 5.4焊缝检查187. 5.5开落水孔185.6屋面采光玻璃的安装18六、劳动力及施工设备安排计划216.1 劳动力安排计划216.2 主要施工设备配备计划23七、施工进度保证措施23八、质量保证措施248.1 质量目标248.2 质量标准258.3 质量保证措施258.4 质量控制措施258.5 质量控制的方法268.6 质量通病防治措施268.7 成品保护措施27九、施工安全、文明保证措施289.1 安全生产基
3、本方针、宗旨、目标：289.2 保证安全施工措施289.3 施工用电安全措施299.4 施工现场场容要求309.5 生活卫生30一、编制依据1、钢结构工程施工质量验收规范GB50205-20012、建筑工程施工质量验收统一标准GB50300-2001YBJ216-88GB5020720023、压型金属板设计施工规范4、屋面工程质量验收规范5、XX体育馆屋面施工图二、工程概况本工程为XX体育中心一体育馆钢结构工程金属屋面系统工程，屋面共有五个部分，质量标准合格。屋面系统由主次穆条、彩钢底板、玻璃棉保温层、水泥纤维板、面板固定座、金属屋面板构成。详细构造如下图所示：三、施工准备1、技术准备组织本项
4、目的施工技术人员熟悉屋面系统施工图及相关钢结构施工图纸，了解本工程的结构特点及工程做法，邀请设计人员对施工相关人员进行技术交底。2、施工现场准备现场小材料放置在现场库房内，材料堆放及加工场地布置在现指定位置，做好标识。压板机加工场地设置原则是：场地平整，尽量一次性就位，在施工过程中不再挪移，方便成型设备出板及板的倒运。另特别注意成型设备放置场地要平整、结实，雨天时不可有积水，不可有淤泥，以便雨停后方便及时作业。3、材料准备本工程金属屋面系统所使用的主要材料有主次楝条、压型板底板、保温材料、面板、不锈钢天沟板材。屋面板在现场制作。不锈钢天沟由加工厂生产，生产后将成品运至施工现场安装。施工用材料到
5、场时，项目部应及时对材料进行检查和报验；验收合格后方可使用。4、施工机具准备首先对拟用于本工程的施工机具进行确认，然后进行调配和组织。面板压板机是安装屋面系统的专用施工机械，它的性能优劣直接影响本工程的施工进展及施工质量，因此应选调性能优良的用于本工程；此种专用施工机械需从外地调运，已预先对运输方式及运输时间进行了解，以便提早调运，保证面板安装前7天能进驻施工现场。施工机具进场在开工前十天内陆续进场，用电设备在屋面系统施工前三天完成接驳。5、施工人员准备由于本工程工期紧张，工程量大，施工难度高，为确保工程进度，我公司计划投入专业的管理力量、专业的技术力量和专业的施工力量，严密组织，科学施工。6
6、、现场临时仓库本工程中有面板配件比较多、螺丝及电钻、钾枪、电焊机等小型机械，而施工又在屋面上,为了施工方便,这些配件物品和工具保存在防雨的仓库内或在操作平台上设置防雨工具箱。四、施工工艺1、施工工序控制因屋面系统各工序间相互影响，存在着一定的先后顺序关系，同时工程施工时间又受工期限制，因此必须制定科学合理的施工工艺，才能使各工序间衔接紧密，使工程保质按期完工。本工程主要工序顺序：主次橡安装一A压型钢底板的安装PVC防尘布安装下层玻璃棉安装一A水泥纤维板安装一A上层玻璃棉安装固定座安装铝镁钵合金面板安装泛水安装天沟系统安装顺序：天沟支架安装钢底板安装不锈钢天沟安装2、工序安装技术交底（1）面板安
7、装由于本屋面系统伸缩性强，面板厚只有1.Omm,安装固定件T码时不能有仰角，造成仰角的关键原因就是楝条表面的安装角度，所以橡条安装时必须保证所有檄条表面在同斜面上，檄条表面不能与斜截面有夹角现象。如图1符合要求图2中的A,B,C三种棵条不在同一截面上的情况禁止发生图3中的A,B,C三种橡条夹角情况禁止发生（2）底板安装在施工过程中，对排布底板时要放好控制线,每20张板的累计误差不能超过15mm,否则会影响外观观感。本工程底板为下玄安装，即从下往上托装于次榭条之下。正常现场需求为在临时脚手架平台上搭建简易的安装爬梯（因为双曲面的屋面造型，爬梯高度各不等），板的运输需从地面到简易平台，再从平台到安
8、装部位，安装长度不宜超过12米，需安装辅助人员于底板下托住，主安装人员打钉固定，安装难度大，作业人员要求数量多（为正面安装2-3倍），安装速度为正面安装的1/3。另，由于本工程施工层次多，施工面积大，在底板安装完毕后，屋面系统及金属屋面板不一定能够及时完成安装工作，因此，需对底板做好雨天防锈措施。在底板安装完毕，屋面系统及屋面板未完成安装处加盖防雨布或其他防雨防水措施。（3）玻璃保温棉安装上层玻璃保温棉安装：要求在施工过程中，接缝要严密,上下两层的接缝错位安装,安装工作面平整，不可有此起彼伏，否则将在交接处出现较大缝隙，不利于保温。下层玻璃保温棉安装：要求在施工过程中，严格按次橡条的布置净间距
9、裁剪玻璃保温棉，玻璃保温棉与次槐条间不留缝隙，建议裁剪尺寸不小于次椽条布置净间距IOninio五、主要施工方法5.1 测量放线了解施工顺序安排，从施工流水的划分、钢结构安装次序、施工进度计划和临建设施的平面布置等方面考虑，确定测量放线的先后次序、时间要求。5.2 垂直、水平运输方法1、保温棉、固定座重量不大，但都为散件，为方便用输，吊装前用轻钢制作吊笼，用吊笼吊装。2、水泥纤维板采用两种方式吊装（1）单片吊装，使用合成纤维吊装带吊装不得使用钢丝绳直接吊装水泥纤维板。（2）多片吊装，使用现场专门制作的吊篮，但吊装重量控制在80Okg以下。3、屋面板的加工和运输（1）面板加工1）场地要求加工场地平
10、面尺寸为（不小于）：40m（长）*20m（宽）平整、压实，不积水道路通畅，15T货运车辆能够载重通行电力供应正常，且符合施工现场用电要求（2）现场加工工艺流程：生产平台搭设压型板设备就位卷板上料架接通电源输入样板轧制参数试压制f检验f调整精度输入轧制参数一A开始轧制移位堆放（3）板材的提升本项目拟采用钢丝滑升法提升的方法，该方法由于不用大型机械，设备可灵活移动到需要安装的地点，故而方便且施工费用低。这种方法每次提升数量少，但是屋面运距短，是一种被经常采用的方法。具体如下：在建筑物的墙体外设钢丝，钢丝一端固定在摆放彩板的地面或楼面上，另一端固定在檐口或山墙的主体结构上；钢丝上套PVC管或钢管，板
11、材置于套管上，提升人员用绳沿钢丝拉动套管，将彩板提升到安装面后再搬运到安装地点进行安装。钢丝间距35米左右，套管长度一般比彩板宽度大20-50Ci;固定钢丝前，应先将套管套好；钢丝标号不低于8#,钢丝应平行布置，以保证彩板受力平衡、不损坏板材；套管两端须处理光滑，再涂上滑油以便移动灵活：套管下端应设阻止板材下滑的装置。为保护彩板漆膜，严禁在钢丝上直接拉板。钢丝滑升法的人工提升方法见下图。钢丝滑升法示意图在屋面上水平倒运屋面板时每隔4米个工人双手托住板，同时同步向前移动，强调的是要注意所有人步伐一至，专人指挥。见下插图:5.3防尘无纺布和保温棉的铺设安装完底板后，即可在底板上表面的次檄条间铺设防
12、尘无纺布和IOomnI厚保温棉，铺设平整连续即可。5.4、 屋面板施工方法5.4.1 屋面上层板系统安装顺序20mm厚水泥纤维板铺设一A150mm厚保温棉铺设一LOmm铝镁锌合金板铺设5.4.2 面板安装工艺543面板支架安装（关键工序）面板支架是屋面面板的支撑件，它是屋面荷载传递到橡条的受力构件，它的安装质量直接影响到屋面板的抗风性能，面板支架安装误差还会影响到铝合金屋面板的纵向自由伸缩及屋面板的外观,因此，面板支架的安装是本工程的关键工序。面板固定座施工时关键控制支座的水平位置、倾斜角度、平面角度及相对高差四个方面的偏差。1、平面位置如果支座水平位置偏差超过5亳米（即该支座与其它支座纵向不
13、在条直线上），必然影响板在纵向的自由伸缩，当板受热膨胀时可能会在偏差支座处过大阻力作用下隆起，或板肋在长期的摩擦力作用破损造成漏水。平面位置允许偏差如下左图所示：（1）固定座在竖直面倾角（即固定座梅花头水平面与屋面板肋不平行度）固定座在竖直面倾斜角度大于2时，板肋在咬口时会咬破板肋，造成漏水，固定座竖向倾角允许偏差如下右图所示：平面位置允许偏差（2）固定座在水平面转角固定座在水平面产生扭转角度是固定座安装易产生的通病，其产生的原因主要是在打固定螺钉时，支座没有压紧或标尺间隙过大，支座在扭转力的作用下产生旋转，而施工工人又不负责任，过后未加纠正造成的，该偏差也会使板肋产生摩擦造成漏水。水平面转角允许偏差如下图所示：（3）固定座相对高差固定座相对高差是指相邻三排固定座不在同一条直线上的偏差值，产生的主要原因是没有严格控制好结构楝条标高，没有严格执行工序交接检查。标准规定固定座相对高差不得超过跨度千分之五。相对位置允许偏差如下图所示：相对高度允许修筮他5.4.4面板支架安装施工步骤(1)放线：首先用经纬仪测放出一条面板安装控制线上的几个点，点位间距以相互能通视为宜,然后将经纬仪架设在已知控制点上，弹出面板支架控制(DODCDX直板安装基准线Ol(DoD mmm m mmm m m直板T码安装放线示意图2.Oln醐天沟K=5W)1.5澈惇板支撵俄，92)
