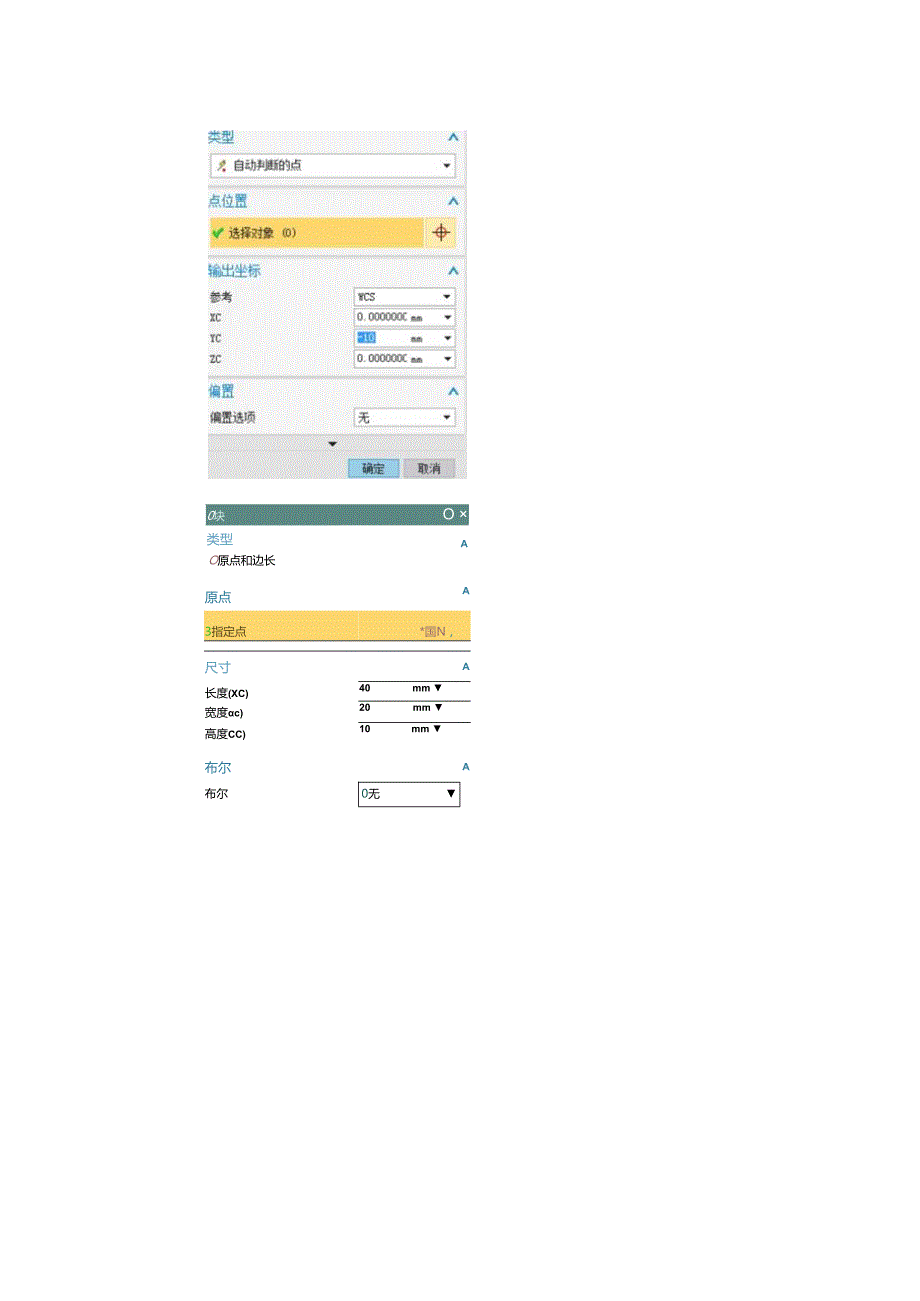

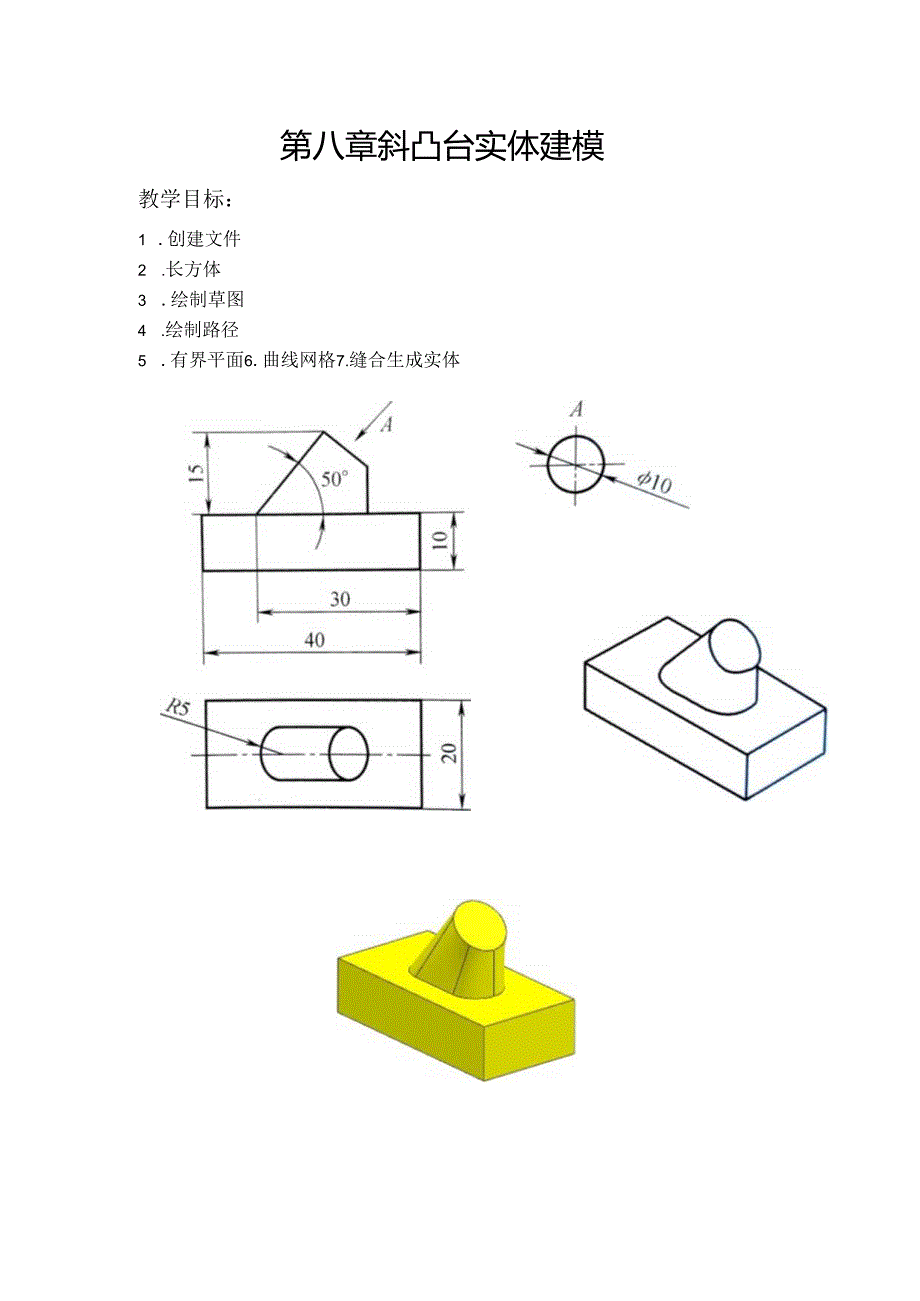

第八章斜凸台实体建模教学目标：1 .创建文件2 .长方体3 .绘制草图4 .绘制路径5 .有界平面6.曲线网格7.缝合生成实体0块O 类型AO原点和边长原点A3指定点*国N，尺寸A长度(XC)40mm 宽度c)20mm 高度CC)10mm 布尔A布尔0无确定 取消8. 2. X-Z平面绘制草图308. 3.基于路径绘制草图8. 4.交点AY8. 6.绘制直线8. 7.通过曲线网格Z8. 8.镜像特征8. 9.有界平面1、28.10.缝合确定 应用 取消8.11合并8. 12.隐藏 ctr l+w知识点L草图: 尺寸约束、几何约束 快捷键的使用 草图的基本命令2特征 拉伸中的布尔运算 缝合3.曲面曲线网格有界面平3.注意建模的思路思路清晰准确快速
