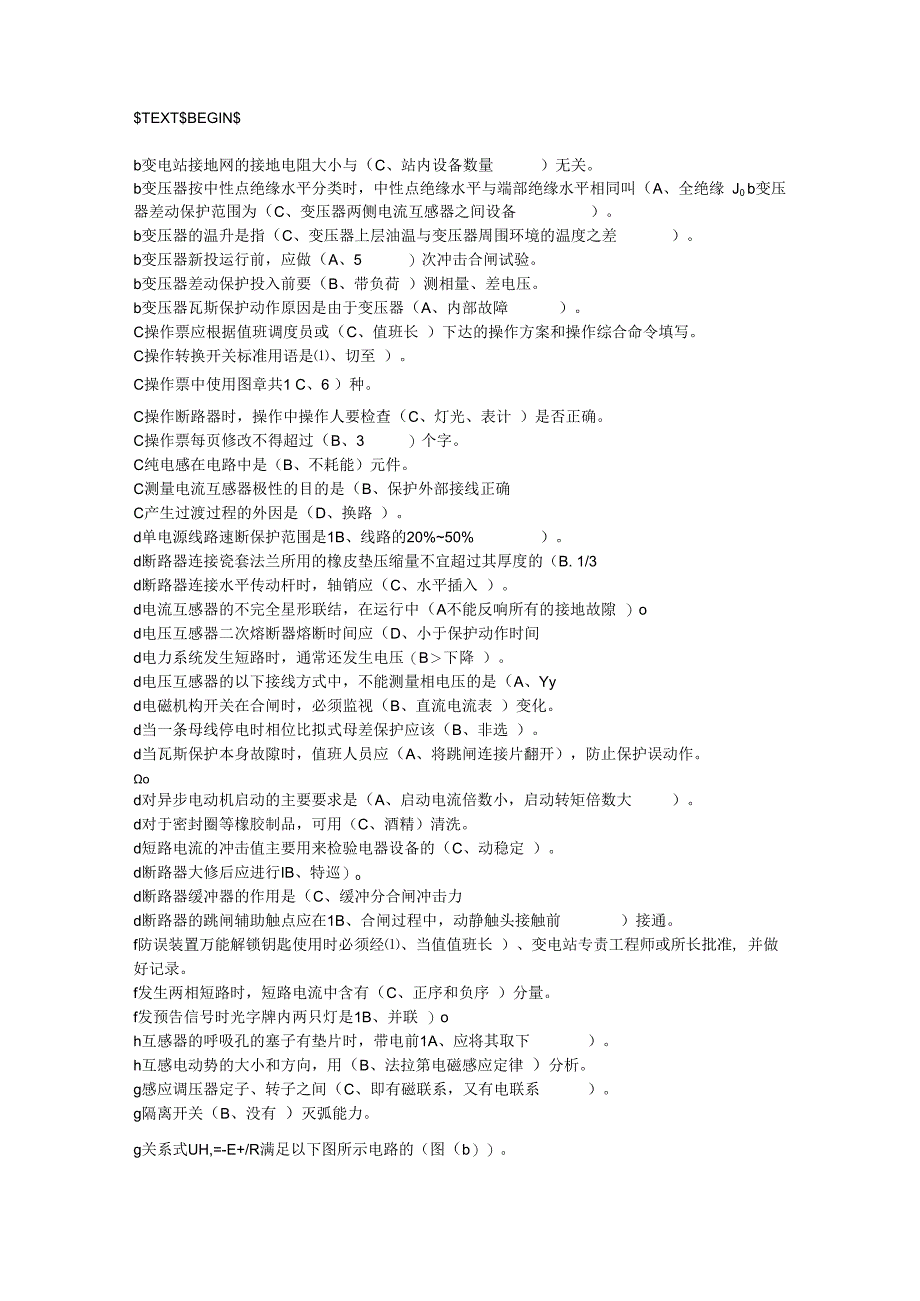

1、$TEXT$BEGIN$b变电站接地网的接地电阻大小与(C、站内设备数量)无关。b变压器按中性点绝缘水平分类时,中性点绝缘水平与端部绝缘水平相同叫(A、全绝缘 J0 b变压器差动保护范围为(C、变压器两侧电流互感器之间设备)。b变压器的温升是指(C、变压器上层油温与变压器周围环境的温度之差)。b变压器新投运行前,应做(A、5)次冲击合闸试验。b变压器差动保护投入前要(B、带负荷 )测相量、差电压。b变压器瓦斯保护动作原因是由于变压器(A、内部故障)。C操作票应根据值班调度员或(C、值班长 )下达的操作方案和操作综合命令填写。C操作转换开关标准用语是、切至 )。C操作票中使用图章共1 C、6 )
2、种。C操作断路器时,操作中操作人要检查(C、灯光、表计 )是否正确。C操作票每页修改不得超过(B、3)个字。C纯电感在电路中是(B、不耗能)元件。C测量电流互感器极性的目的是(B、保护外部接线正确C产生过渡过程的外因是(D、换路 )。d单电源线路速断保护范围是1B、线路的20%50%)。d断路器连接瓷套法兰所用的橡皮垫压缩量不宜超过其厚度的(B. 1/3d断路器连接水平传动杆时,轴销应(C、水平插入 )。d电流互感器的不完全星形联结,在运行中(A不能反响所有的接地故隙 )od电压互感器二次熔断器熔断时间应(D、小于保护动作时间d电力系统发生短路时,通常还发生电压(B下降 )。d电压互感器的以下
3、接线方式中,不能测量相电压的是(A、Yyd电磁机构开关在合闸时,必须监视(B、直流电流表 )变化。d当一条母线停电时相位比拟式母差保护应该(B、非选 )。d当瓦斯保护本身故隙时,值班人员应(A、将跳闸连接片翻开),防止保护误动作。od对异步电动机启动的主要要求是(A、启动电流倍数小,启动转矩倍数大)。d对于密封圈等橡胶制品,可用(C、酒精)清洗。d短路电流的冲击值主要用来检验电器设备的(C、动稳定 )。d断路器大修后应进行IB、特巡)od断路器缓冲器的作用是(C、缓冲分合闸冲击力d断路器的跳闸辅助触点应在1B、合闸过程中,动静触头接触前)接通。f防误装置万能解锁钥匙使用时必须经、当值值班长 )

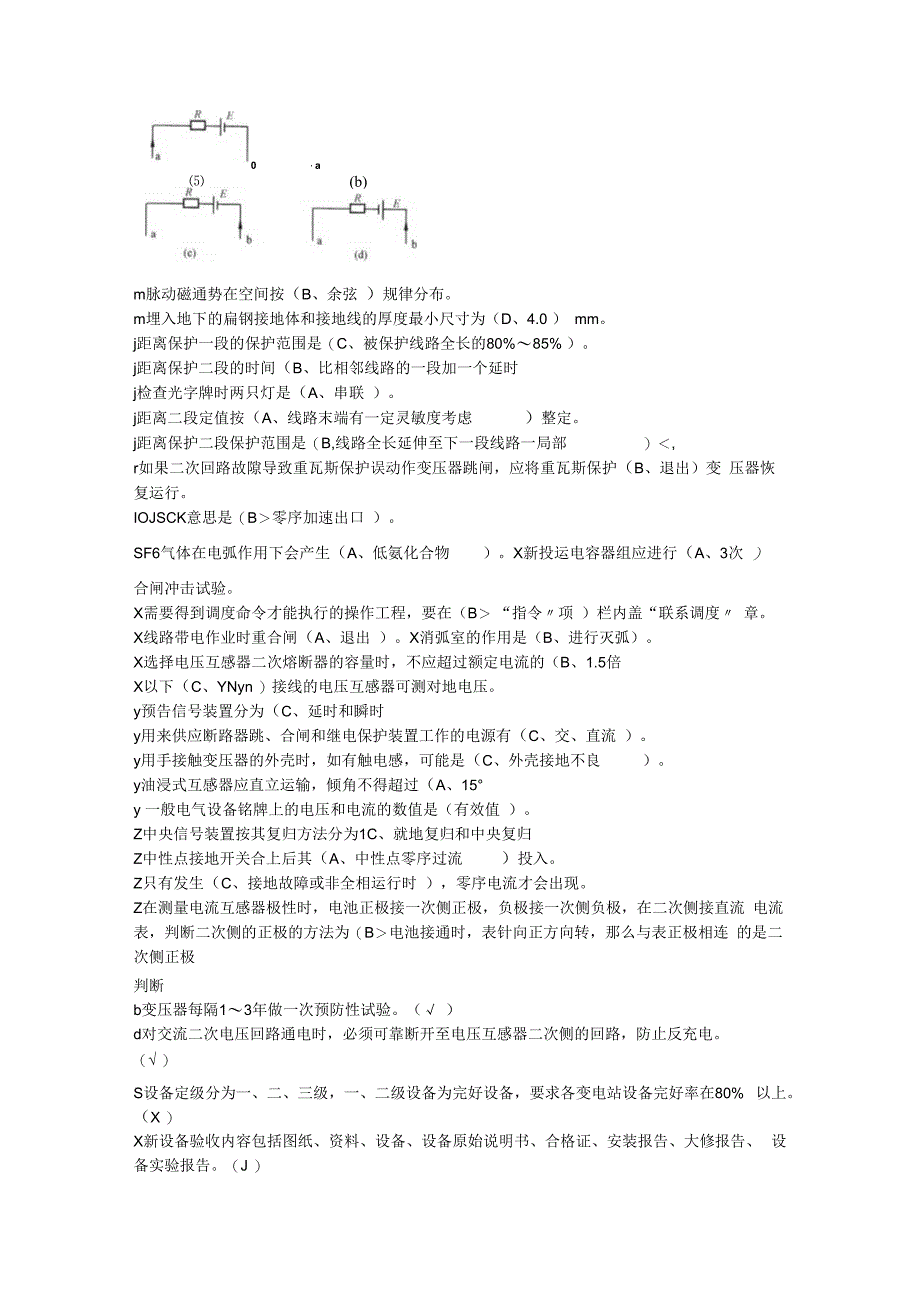

4、、变电站专责工程师或所长批准, 并做好记录。f发生两相短路时,短路电流中含有(C、正序和负序 )分量。f发预告信号时光字牌内两只灯是1B、并联 )oh互感器的呼吸孔的塞子有垫片时,带电前1A、应将其取下)。h互感电动势的大小和方向,用(B、法拉第电磁感应定律 )分析。g感应调压器定子、转子之间(C、即有磁联系,又有电联系)。g隔离开关(B、没有 )灭弧能力。g关系式UH,=-E+/R满足以下图所示电路的(图(b)。0, a(b)m脉动磁通势在空间按(B、余弦 )规律分布。m埋入地下的扁钢接地体和接地线的厚度最小尺寸为(D、4.0 ) mm。j距离保护一段的保护范围是(C、被保护线路全长的80%
5、85% )。j距离保护二段的时间(B、比相邻线路的一段加一个延时j检查光字牌时两只灯是(A、串联 )。j距离二段定值按(A、线路末端有一定灵敏度考虑)整定。j距离保护二段保护范围是(B,线路全长延伸至下一段线路一局部),r如果二次回路故隙导致重瓦斯保护误动作变压器跳闸,应将重瓦斯保护(B、退出)变 压器恢复运行。IOJSCK意思是(B零序加速出口 )。SF6气体在电弧作用下会产生(A、低氨化合物)。X新投运电容器组应进行(A、3次 )合闸冲击试验。X需要得到调度命令才能执行的操作工程,要在(B “指令项 )栏内盖“联系调度 章。X线路带电作业时重合闸(A、退出 )。X消弧室的作用是(B、进行灭
6、弧)。X选择电压互感器二次熔断器的容量时,不应超过额定电流的(B、1.5倍X以下(C、YNyn )接线的电压互感器可测对地电压。y预告信号装置分为(C、延时和瞬时y用来供应断路器跳、合闸和继电保护装置工作的电源有(C、交、直流 )。y用手接触变压器的外壳时,如有触电感,可能是(C、外壳接地不良)。y油浸式互感器应直立运输,倾角不得超过(A、15y 一般电气设备铭牌上的电压和电流的数值是(有效值 )。Z中央信号装置按其复归方法分为1C、就地复归和中央复归Z中性点接地开关合上后其(A、中性点零序过流)投入。Z只有发生(C、接地故障或非全相运行时 ),零序电流才会出现。Z在测量电流互感器极性时,电池

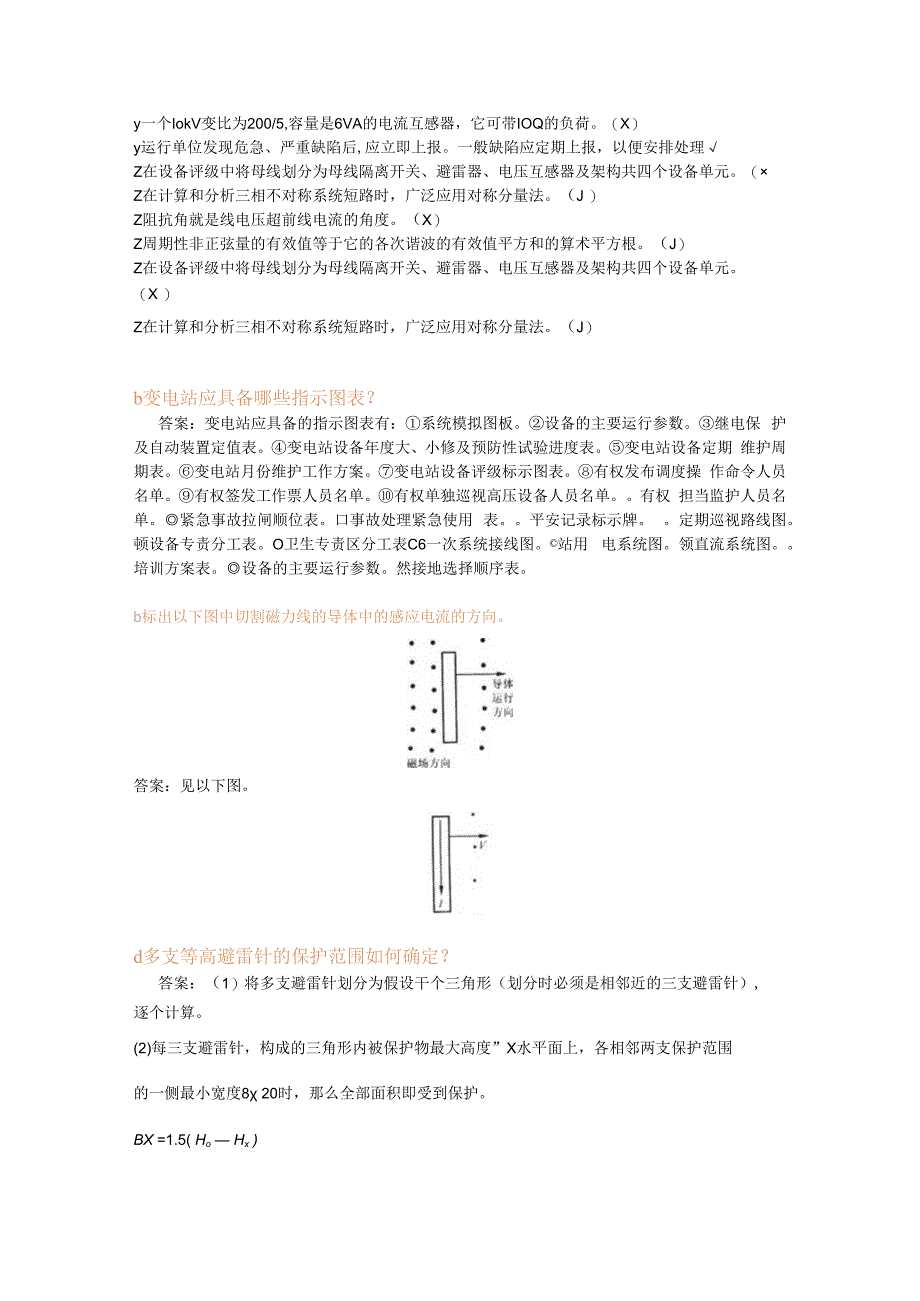

7、正极接一次侧正极,负极接一次侧负极,在二次侧接直流 电流表,判断二次侧的正极的方法为(B电池接通时,表针向正方向转,那么与表正极相连 的是二次侧正极判断b变压器每隔13年做一次预防性试验。( )d对交流二次电压回路通电时,必须可靠断开至电压互感器二次侧的回路,防止反充电。( )S设备定级分为一、二、三级,一、二级设备为完好设备,要求各变电站设备完好率在80% 以上。(X )X新设备验收内容包括图纸、资料、设备、设备原始说明书、合格证、安装报告、大修报告、 设备实验报告。(J )y一个IokV变比为200/5,容量是6VA的电流互感器,它可带IOQ的负荷。(X)y运行单位发现危急、严重缺陷后,应
8、立即上报。一般缺陷应定期上报,以便安排处理Z在设备评级中将母线划分为母线隔离开关、避雷器、电压互感器及架构共四个设备单元。(Z在计算和分析三相不对称系统短路时,广泛应用对称分量法。(J )Z阻抗角就是线电压超前线电流的角度。(X)Z周期性非正弦量的有效值等于它的各次谐波的有效值平方和的算术平方根。(J)Z在设备评级中将母线划分为母线隔离开关、避雷器、电压互感器及架构共四个设备单元。(X )Z在计算和分析三相不对称系统短路时,广泛应用对称分量法。(J)b变电站应具备哪些指示图表?答案:变电站应具备的指示图表有:系统模拟图板。设备的主要运行参数。继电保 护及自动装置定值表。变电站设备年度大、小修及
9、预防性试验进度表。变电站设备定期 维护周期表。变电站月份维护工作方案。变电站设备评级标示图表。有权发布调度操 作命令人员名单。有权签发工作票人员名单。有权单独巡视高压设备人员名单。有权 担当监护人员名单。紧急事故拉闸顺位表。口事故处理紧急使用 表。平安记录标示牌。 。定期巡视路线图。顿设备专责分工表。O卫生专责区分工表C6一次系统接线图。站用 电系统图。领直流系统图。培训方案表。设备的主要运行参数。然接地选择顺序表。b标出以下图中切割磁力线的导体中的感应电流的方向。答案:见以下图。d多支等高避雷针的保护范围如何确定?答案:(1)将多支避雷针划分为假设干个三角形(划分时必须是相邻近的三支避雷针)
10、,逐个计算。(2)每三支避雷针,构成的三角形内被保护物最大高度”X水平面上,各相邻两支保护范围的一侧最小宽度8 20时,那么全部面积即受到保护。BX =1.5( Ho Hx )Ho = H- ( D/7P)式中 D一一两针间的距离;Ho两针间保护范围最低点的高度;Hx 两针间被保护物最大高度水平面高度;H避雷针高度;P避雷针高度影响系数,当” W30m时、P=l, 120m30m时、P =5. 5/777。(3)多支避雷针外侧保护范围确实定:当x2 时,Rx =(H-Hx)P = h-api当 HV“2 时,Rx = H-2Hx) P式中RX避雷针的保护半径,m:H避雷针高度,m:H x 被保
11、护物高度,m。d电力系统发生振荡时会出现哪些现象?答案:当电力系统稳定破坏后,系统内的发电机组将失去同步,转入异步运行状态,系统 将发生振荡。此时,发电机和电源联络线上的功率、电流以及某些节点的电压将会产生不同 程度的变化。连接失去同步的发电厂的线路或某些节点的电压将会产生不同程度的变化。连 接失去同步的发电厂的线路或系统联络线上的电流表功率表的表针摆动得最大、电压振荡最 剧烈的地方是系统振荡中心,其每一周期约降低至零值一次。随着偏离振荡中心距离的增加, 电压的波动逐渐减少。失去同步发电机的定子电流表指针的摆动最为剧烈(可能在全表盘范 围内来回摆动);有功和无功功率表指针的摆动也很厉害;定子电
12、压表指针亦有所摆动,但不 会到零;转子电流和电压表指针都在正常值左右摆动。发电机将发生不正常的,有节奏的轰 鸣声;强行励磁装置一般会动作;变压器由于电压的波动,铁芯也会发出不正常的、有节奏 的轰鸣声。d电力网电能损耗中的理论线损由哪儿局部组成?答案:(1)可变损耗,其大小随着负荷的变动而变化,它与通过电力网各元件中的负荷功 率或电流的二次方成正比。包括各级电压的架空输、配电线路和电缆导线的铜损,变压器铜 损,调相机、调压器、电抗器、阻波器和消弧线圈等设备的铜损。(2)固定损耗,它与通过元件的负荷功率的电流无关,而与电力网元件上所加的电压有关,它包括输、配电变压器的铁损,调相机、调压器、电抗器、
13、消弧线圈等设备的铁损,HOkV 及以上电压架空输电线路的电晕损耗;电缆电容器的绝缘介质损耗,绝缘子漏电损耗,电流、 电压互感器的铁损;用户电能表电压绕组及其他附件的损耗。r如以下图变电站事故照明原理图的工作过程。 380/22OV交流电源ZKST答案:平时交流接触器线圈IKL是接通的,正常时事故照明是由380/220V的交流电源供 电。当交流电源发生故障,任何一相失去电压时,电压继电器1KV、2KV、3KV之一失去励磁, 该电压继电器的常开触点断开,常闭触点闭合,使交流接触器IKL的衔铁线圈失磁,1KL主 触头就断开,A、B、C三相母线与交流电源脱离联系。当IKL断开后,其常闭触点IKL闭合,
14、 而1KV、2KV、3KV之一的常闭触点已闭合。所以交流接触器2KL的衔铁线圈励磁,2KL主触 头就接通,其常开触点2KL闭合,使直流接触器3KL的衔铁线圈励磁,3KL主触头接通,事 故照明被切换到直流电源上。当三相交流电源都恢复时,电压继电器1KV、2KV、3KV都被励 磁,其三个常闭触点均断开,3KL的衔铁线圈失磁,3KL主触头断开,三相母线触点与直流电 源脱离联系。此时3KL的常闭触点接通,由于IKW 2KV、3KV的三个常开触点已闭合,使IKL 衔铁线圈励磁,1KL主触头接通,事故照明恢复为三相交流电源供电。r如以卜.图所示,电路中的总功率是K)Oh求G及各个支路电流/ IR取整数,I
