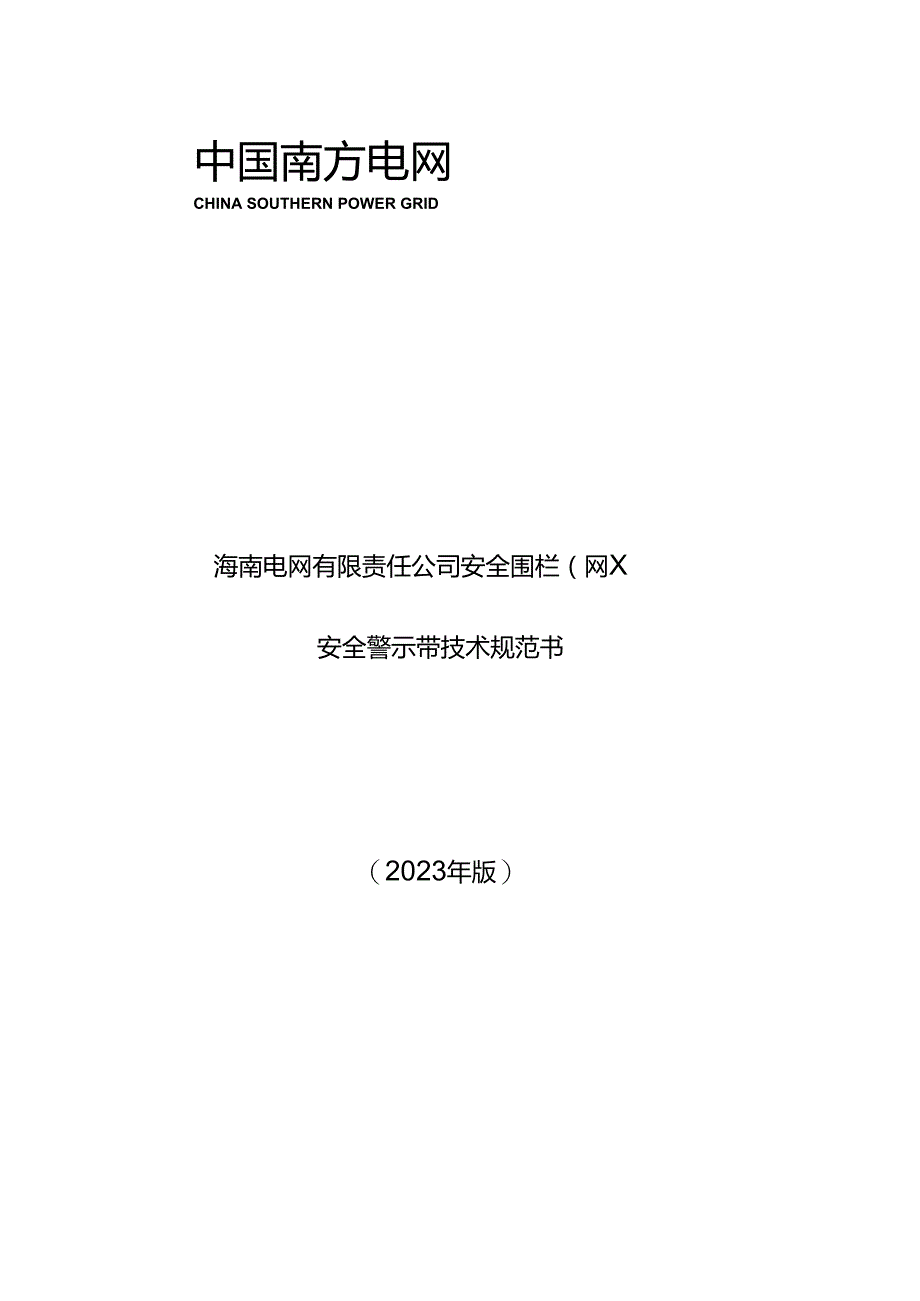

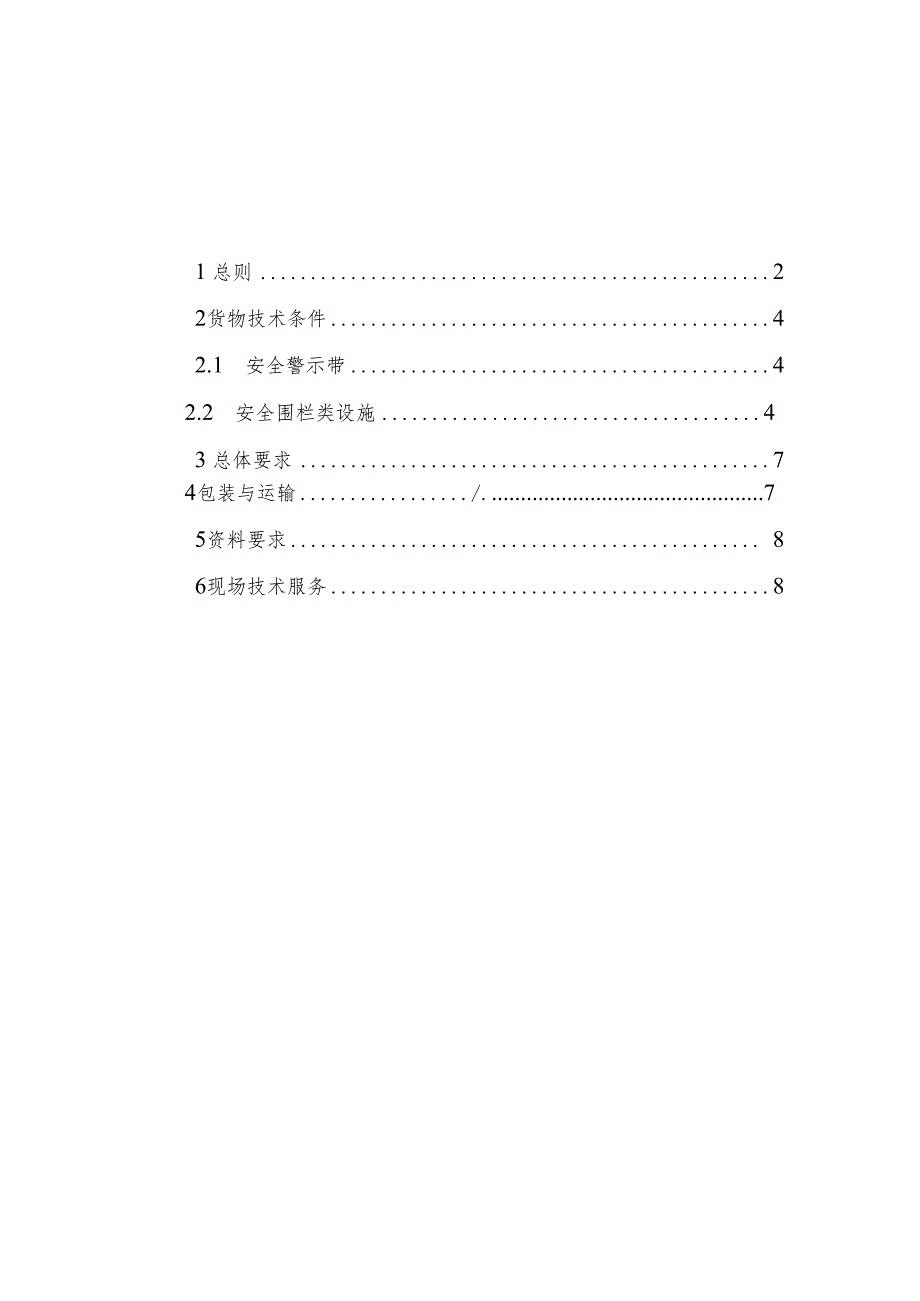

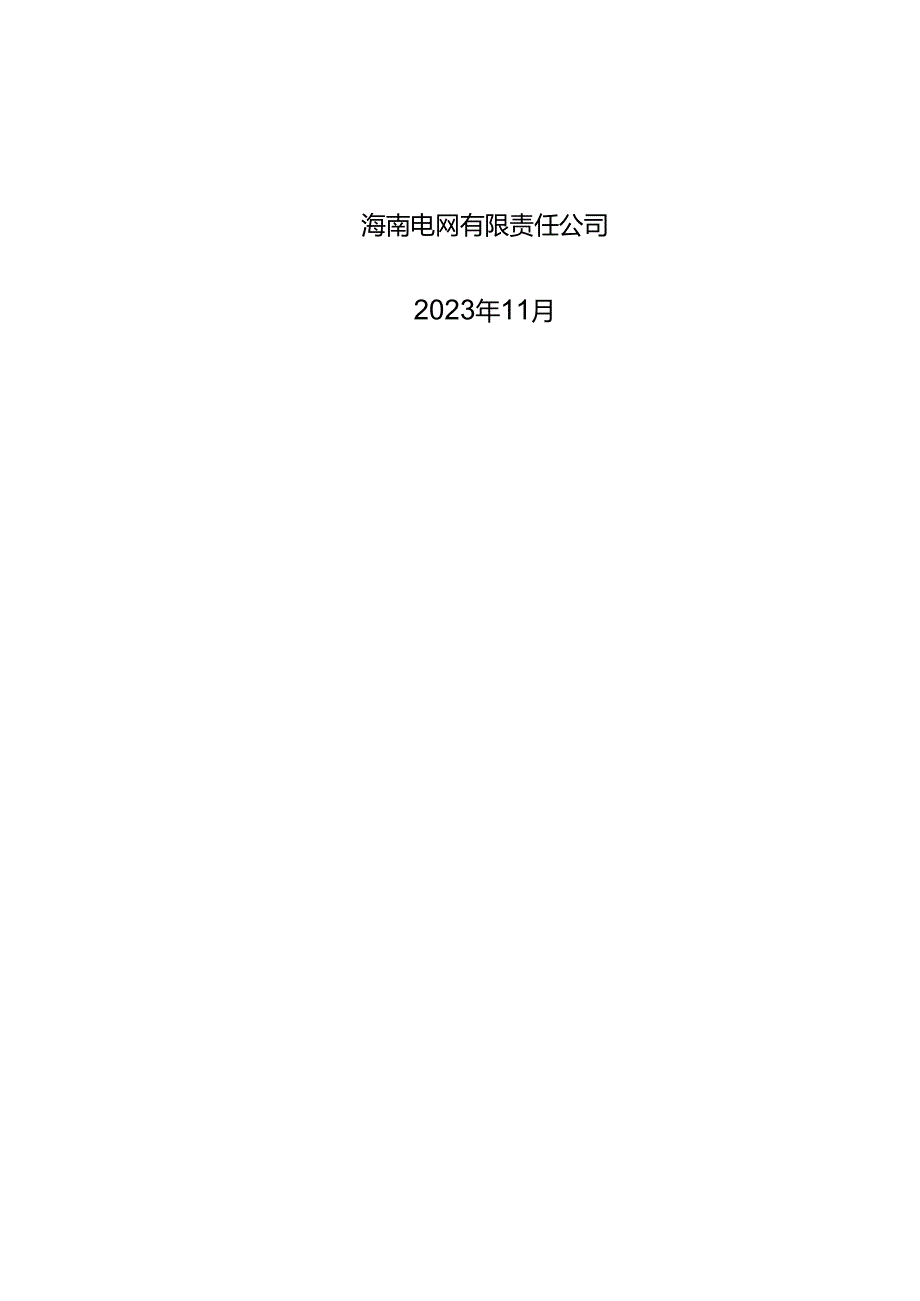

1、中国南方电网CHINA SOUTHERN POWER GRID海南电网有限责任公司安全围栏（网X安全警示带技术规范书（2023年版）海南电网有限责任公司2023年11月1 总则22货物技术条件42.1 安全警示带42.2 安全围栏类设施43 总体要求74包装与运输/.75资料要求 86现场技术服务81总则（1）投标方应仔细阅读本技术条件书阐述的全部条款。 投标方提供货物的技术规格应符合本技术条件书提出的要 求。投标方也可以推荐与本技术条件书规定类似的定型产 品，但必须提供详细的技术规范偏差，且货物满足国家标准、 行业标准。（2）本技术条件书包含了对投标方产品的设计、制造、 工厂检验、型式、资料
2、、包装、运输和现场技术服务等方面 的要求。 Z z（3）本技术规范书提出的是最低限度的技术要求，并 未对一切技术细节作出规定，也未充分引述有关标准和规范 的条文，投标方应提供符合本技术规范书和工业标准的优质 产品。凡本技术规范书中未规定，但在相关国家标准中有规 定的规范条文，投标方应按相应标准的条文进行设计、制造、 试验。对国家有关安全、环保等强制性标准，必须满足其要 求。（4）投标技术文件中应提供技术偏差表，并提供不低 于所供产品技术要求的具有同类产品的销售及运行业绩（运 行业绩要求2年及以上且无重大质量问题，且能提供相关证 明材料。）（5）如投标方在技术偏差表中未对本技术条件提出异 议或未
3、提供技术偏差表，则认为投标方提供的设备完全符合 本技术条件和国家、行业标准的要求。(6)投标方应负责用户使用、维护其产品的培训工作, 产品到货后，按照相关规程规定经现场验收试验检测不合格 的产品必须由厂(商)家负责免费调换，在经过1次调换后仍 存在质量问题的必须无条件全批次退货，并承担由此带来的 一切责任，国家、行业标准另有拒收要求的，按其规定执行。(7)投标方家按照不同产品的要求负责落实标识的包 装与运输，在运输过程中发生的损失概由投标方自行负责。(8)产品分单位进行包装，外包装上必须注明单位名 称、与本条件书中的型式及数量，以便现场验收及今后发放。(9)要求投标方提供设备的制造厂应获得IS
4、09000或 IS09001资格认证书，安全生产许可证，特种劳动防护产 品必须获得全国工业产品生产许可证，并与投标(或询 价响应)技术文件同时提供。(10)投标方投标方必须具备营业执照、相应的资质证 书并具有一定规模的生产能力和良好信誉。国产产品应由生 产投标方投标。进口产品由生产投标方或代理商投标，代理 商应有投标方授权书。(Il)本技术条件书未尽事宜，由买方和投标方在合同 技术谈判时双方协商确定。(12)本技术条件书经双方确认后，作为合同的附件， 与合同正文具有同等的法律效力。(13)本技术条件书解释权属海南电网有限责任公司。2货物技术条件1 .1安全警示带盒体为圆盘状，并配有提手，均应为
5、绝缘材料制作。5cm 宽、0.35mm厚的黄色锦纶材质带状体呈盘状绕于盒内，带长 30m,带体每间隔2米印有“中国南方电网”及标志，“止步”、 “高压危险”等中英文字样。 .2 . 2安全围栏类设施2.1.1 围栏采用具有阻燃性能的丙纶高强丝或者是聚酯 材料制作，立杆应采用高强度绝缘类材料。围栏立杆上方设 挂网固定装置，下方设向下弯曲的挂钩，用于固定围栏(网)。 网状围栏由编织网、立杆和临时底座或地桩组成。围栏网孔 不应大于40mmX40mm,网的纵向宽度为800mm,顶部距 地面为1200mmo网状围栏上边缘为红布边，中间为白色方 形网格形式，上边缘首隔L5m缝有安全标示牌，而后每隔 3m缝
6、有“止步，高压危险”安全标示牌，标示牌下方应与 围网相缝固定。如图1 -1 2.1.2 立杆为圆柱状，直径为24mm。2.1.3 围栏小旗绳由三角小棋和绳子组成，小棋为红 色。如图1-2。2.1.4 围栏的固定方式可采用固定地桩和移动式底座两种，在场地固定地桩不能满足需求的时候，可采用移动式 底座补充完善。1-1网状围栏F 1-2围栏小旗绳225临时底座采用铸铁或混凝土制成，中央为插孔， 普通式重量为5kg,用于转角处的重量为IOkg,如图1-3o 固定地桩如图l-4o其配件材料如表1所示。1-4围栏地桩表1立杆地桩规格材料编号名称规格材料1立杆。34HInI 钢管2地桩C 40mm 3 mm
7、 钢管3地面基础4地桩盖C40mm金属圆盘盖5底座1混凝土6底座2铸铁盘2.1.2伸缩式围栏2.1.2.1 伸缩式围栏可制作成管状或片状，其材料主要 有玻璃钢和具有绝缘性能的材料制作完成。伸缩式围栏高 1250mm,可伸长至2500mm。伸缩式围栏从上到下采用红白 相间颜色，白色部分长40cm,红色部分长20cm。如图2。2.1.2.2 围栏单边上下各有活扣一个，用于围栏间的相 互连接。qrh 人 Al,A X a V *4、 . kKvvvfvwM图2伸缩式围栏3总体要求（一）工作环境空气温度：一15。（2-+55。C海拔高程：2000米及以下地区相对湿度：20%96%（二）每件产品必须满足
8、电力（业）安全工作规程 （GB26859-2011电力线路部分GB26860-2On发电厂和变电 站部分、GB26164. 1-2010热力和机械）等国家标准或行业标 准相关规程规定，以及南方电网公司变电站安健环设施标 准、架空线路及电缆安健环设施标准、电力安全工作规 程。/（S）订货前，原则上要求投标方将样品送海南电网公 司需求单位的安直郎帘核、.4包装与运输4.1 所有产品应该使用防潮材料包装，产品间应该加垫 防挤压和碰撞的填充物，运输包装应该固定稳当，包装表面 应该有“防潮”、“防雨”、“防高温”、“防酸碱”、“禁止挤压”、 “防锐器穿刺”、“轻拿轻放”等警示标志。4.2 运输过程中必须
9、采取有效防潮、防雨、防高温、防 止挤压、剧烈碰撞和抛掷等措施；不得与酸碱、石油类油脂 和化学药品接触。4.3 产品按订货分单位进行包装，外包装上必须注明单 位名称、与本条件书中的型式及数量，以便现场验收及今后 发放。4.4 所有产品负责运输至需方指定地点（含需方的班组、 站、所）。5资料要求5.1 与投标方产品有关国家标准或电力行业标准与规范。5.2 投标方产品的生产投标方通过ISo9001资格认证书。5.3 特种劳动防护品的生产投标方获得的国家质量监督 检验检疫总局颁发的全国工业产品生产许可证编号。5.4 例行试验报告。Z5.5 投标方产品同本技术要求的差异和对技术条件的意 见书。5.6 投
10、标方产品合格证、产品使用说明书，及产品原理 说明书。，5.7 投标方产品的近三年业绩，应按标识种类分别列表, 且具有使用单位联系电话。5.8 投标方产品获得的省（或直辖市）级以上新产品鉴定 证书。/5.9 其它能够证明生产厂家、商家重合同,守信用,信誉度 高、产品质量好、专业性强的相关证书；投标方文件目录应 当与内容相符、页码准确。6现场技术服务6.1 产品到达现场后，由需方物资部门及安监部门按规 定进行现场验收，投标方应派人在场协助，并派工程技术人 员负责调试及性能验收的具体工作。6.2 产品首次使用时，投标方须免费派工程技术人员现 场指导、培训（使需方有关人员掌握产品的使用方法、运行、 维
11、修试验、维护技能、保管）。6.3 在接到需方需要售后服务的电话后，投标方须在2 小时内实行技术响应；如投标方提供的产品质量有问题，投 标方工程技术人员须在24小时内到现场负责解决（12小时 内计算机网络远程处理完毕除外）。f6.4 投标方须承诺对产品提供的质量保修期（以下简称 保修期）至少3年（自产品从通过最终验收开始计算至少36 个月）。在保修期内，产品发生问题或故障时，投标方负责 修复或更换有缺陷的设备，投标方应在接到需方通知后24 小时内赶到现场处理（12小时内计算机网络远程处理完毕除 外），期间产生的费用及损失，除属需方责任和不可抗力外, 均由投标方负责。6.5 投标方须承诺对产品终身维修，在保修期外的维修, 只收取必要的维修费和零配件成本费。7验收7.1 到货验收货物到货签收时，需提供该产品有效期内的型式检验合 格报告。7.2 检查项目7.2.1 外观检查永久标识和产品说明等标识应清晰完整；无破损、开裂 等现象。722中标厂家公示期间，招标方将派遣六人小组到公示 中标方进行审核。若发现中标方实际情况与中标方投标标书 文件存在实质性差异，可取消该中标方中标资格。情节严重 的取消该中标方三年内在海南电网有限责任公司的投标资 格。审核期间招标方人员的全部费用将由中标方承担。
