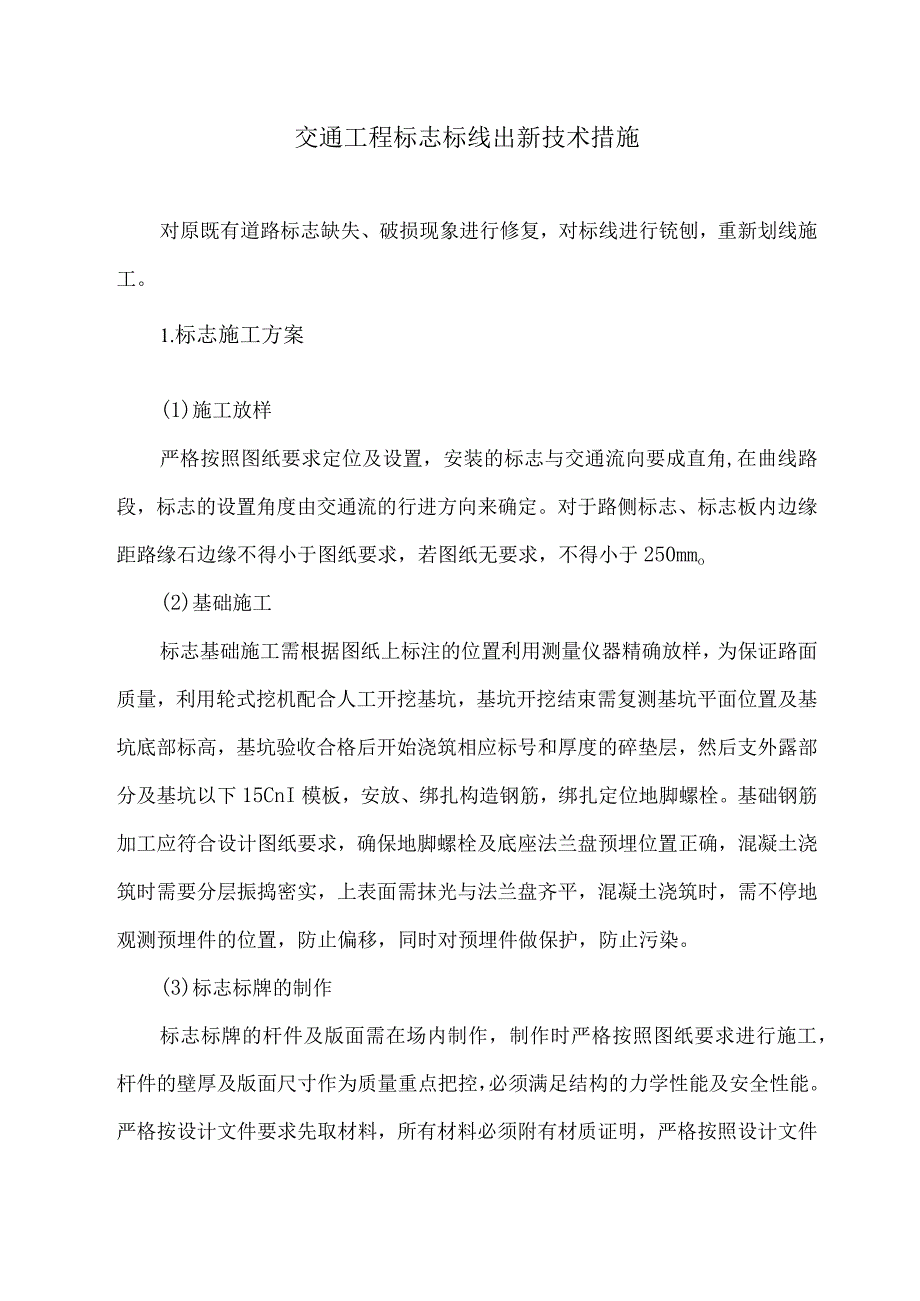

1、交通工程标志标线出新技术措施对原既有道路标志缺失、破损现象进行修复，对标线进行铳刨，重新划线施工。1.标志施工方案(1)施工放样严格按照图纸要求定位及设置，安装的标志与交通流向要成直角,在曲线路段，标志的设置角度由交通流的行进方向来确定。对于路侧标志、标志板内边缘距路缘石边缘不得小于图纸要求，若图纸无要求，不得小于250mmo(2)基础施工标志基础施工需根据图纸上标注的位置利用测量仪器精确放样，为保证路面质量，利用轮式挖机配合人工开挖基坑，基坑开挖结束需复测基坑平面位置及基坑底部标高，基坑验收合格后开始浇筑相应标号和厚度的碎垫层，然后支外露部分及基坑以下15CnI模板，安放、绑扎构造钢筋，绑扎

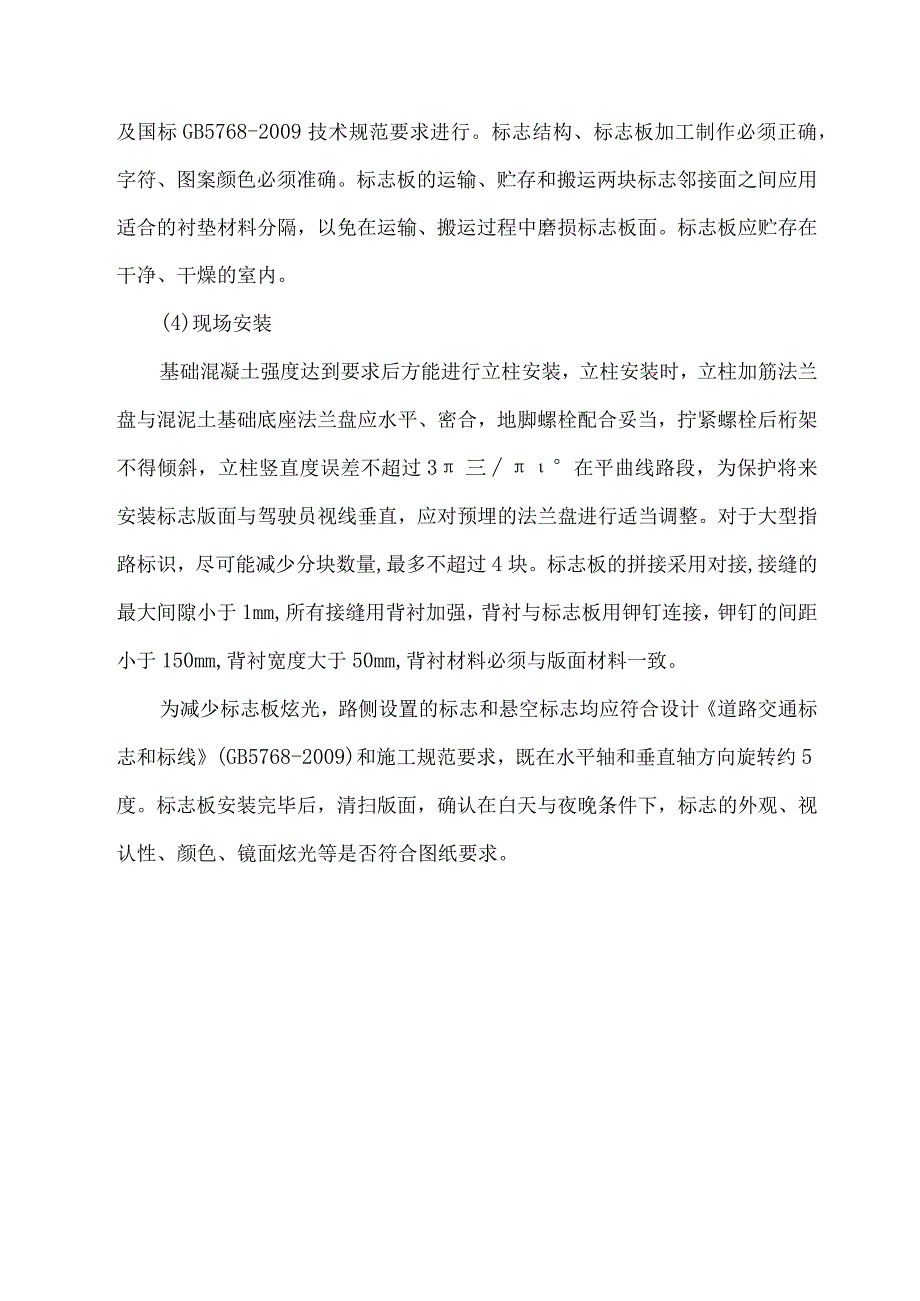

2、定位地脚螺栓。基础钢筋加工应符合设计图纸要求，确保地脚螺栓及底座法兰盘预埋位置正确，混凝土浇筑时需要分层振捣密实，上表面需抹光与法兰盘齐平，混凝土浇筑时，需不停地观测预埋件的位置，防止偏移，同时对预埋件做保护，防止污染。(3)标志标牌的制作标志标牌的杆件及版面需在场内制作，制作时严格按照图纸要求进行施工，杆件的壁厚及版面尺寸作为质量重点把控，必须满足结构的力学性能及安全性能。严格按设计文件要求先取材料，所有材料必须附有材质证明，严格按照设计文件及国标GB5768-2009技术规范要求进行。标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。标志板的运输、贮存和搬运两块标志邻接面之间应用适
3、合的衬垫材料分隔，以免在运输、搬运过程中磨损标志板面。标志板应贮存在干净、干燥的室内。(4)现场安装基础混凝土强度达到要求后方能进行立柱安装，立柱安装时，立柱加筋法兰盘与混泥土基础底座法兰盘应水平、密合，地脚螺栓配合妥当，拧紧螺栓后桁架不得倾斜，立柱竖直度误差不超过3三在平曲线路段，为保护将来安装标志版面与驾驶员视线垂直，应对预埋的法兰盘进行适当调整。对于大型指路标识，尽可能减少分块数量,最多不超过4块。标志板的拼接采用对接,接缝的最大间隙小于1mm,所有接缝用背衬加强，背衬与标志板用钾钉连接，钾钉的间距小于150mm,背衬宽度大于50mm,背衬材料必须与版面材料一致。为减少标志板炫光，路侧设

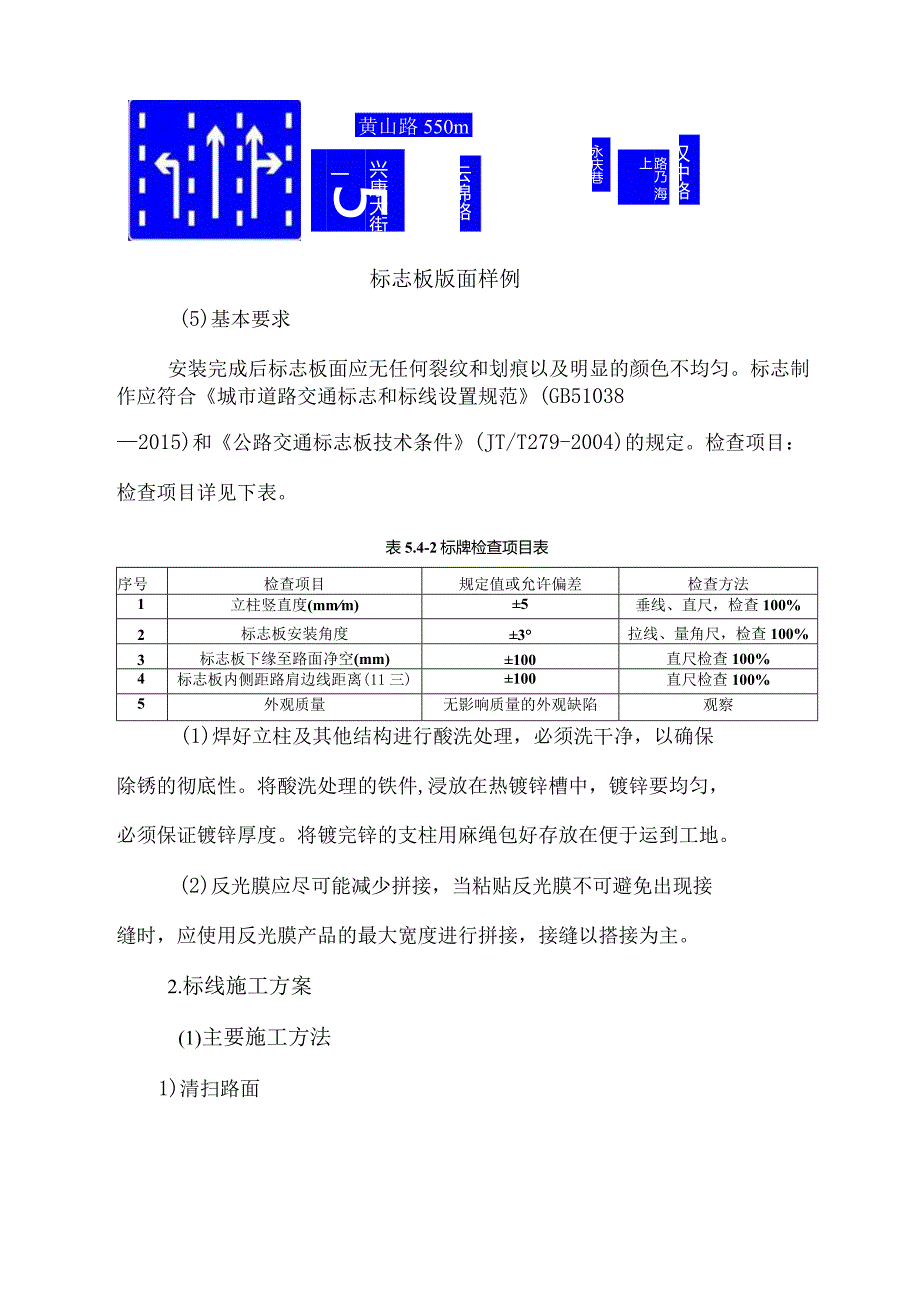

4、置的标志和悬空标志均应符合设计道路交通标志和标线(GB5768-2009)和施工规范要求，既在水平轴和垂直轴方向旋转约5度。标志板安装完毕后，清扫版面，确认在白天与夜晚条件下，标志的外观、视认性、颜色、镜面炫光等是否符合图纸要求。兴康大街 一5 怡康解黄山路550m云锦路永庆巷路乃 海上汉中路标志板版面样例(5)基本要求安装完成后标志板面应无任何裂纹和划痕以及明显的颜色不均匀。标志制作应符合城市道路交通标志和标线设置规范(GB510382015)和公路交通标志板技术条件(JT/T279-2004)的规定。检查项目：检查项目详见下表。表5.4-2标牌检查项目表序号检查项目规定值或允许偏差检查方法
5、1立柱竖直度(mmm)5垂线、直尺，检查100%2标志板安装角度3拉线、量角尺，检查100%3标志板下缘至路面净空(mm)100直尺检查100%4标志板内侧距路肩边线距离(11三)100直尺检查100%5外观质量无影响质量的外观缺陷观察(1)焊好立柱及其他结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。将酸洗处理的铁件,浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。将镀完锌的支柱用麻绳包好存放在便于运到工地。(2)反光膜应尽可能减少拼接，当粘贴反光膜不可避免出现接缝时，应使用反光膜产品的最大宽度进行拼接，接缝以搭接为主。2.标线施工方案(1)主要施工方法1)清扫路面划线前，利用手推式路面清
6、扫机械清除路面积土、浮尘及障碍物、灰尘、沥青、垃圾等，使之表面清洁干燥，无松散颗粒灰尘、沥青、油污或其它有害物质。2）测量放样标线放样方法较多，一种是绳索弹灰线，另一种是钢钉拉线索。对于车道边缘线和分界线可用标线放样车放样施工，标出导线。对于横向标线、图例、符号和箭头可用样板放样。施工时，我们将根据经验及现场实际情况灵活使用。3）划线施工标线施工之前，使用底油机在导线一侧涂布底油，底油宽度要一致，漆膜均匀，附着力要好，不能出现镂空、花边。涂布5T0分钟之后可进行下部工序施工，将涂料（助剂）投入热熔釜中，釜内温度控制在180-210度之间，边融化、边搅拌，严格釜内控制温度。融化好后，要进行检验测
7、试，测试合格后才能将涂料放入划线储桶中，点燃桶下和划线器边的炉火，保持合适的施工温度。划线时，划线车按导线涂布，涂布时温度大致在180度左右，玻璃微珠要均匀的撒布在标线表面，出线边缘必须整齐、线条顺直、线型美观。有缺陷的标线均应清除，路面应修补、材料需更换。标线施工要在白天进行，天气潮湿、灰尘过大需要暂停施工。标线设置样例(4)验收基本要求：所有路面标线的设置、颜色、形状，应符合图纸和城市道路交通标志和标线设置规范(GB510382015)及道路交通标线质量要求和检测方法(GB/T16311-2009)标准的规定。基本要求：喷涂标线前，路面应清洁无起灰现象。所有路面标线的设置、颜色、形状，应符
8、合图纸和城市道路交通标志和标线设置规范(GB51038-2015)及道路交通标线质量要求和检测方法(GB/T16311-2009)标准的规定。检查项目：检查项目详见下表。表5.4-4标线检查项目表项次检查项目规定值或允许偏差检查方法1厚度(mm)溶剂型常温涂料0.30.4按材料用量计算，或抽检10%溶剂型加热涂料0.30.5热熔型涂料2标线长度(mm)6000030直尺，抽检10%4000020300001520000103标线宽度400015直尺：抽检10%30001215008100054纵向间距900045直尺：抽检10%6000305横向偏位(mm)30直尺：抽检10%(1)划人字线时，所使用的模具要平，以保证模具与路面紧紧粘住，使划出的线边缘整齐。在划虚线时，要保证划线车行走匀速、直顺，划出的线要美观。（2）喷涂标线时，要有交通安全措施，设置适当警造标志，阻止车辆及行人在作业区内的通行，防止将涂料带出或形成车辙，直至标线充分干燥。
