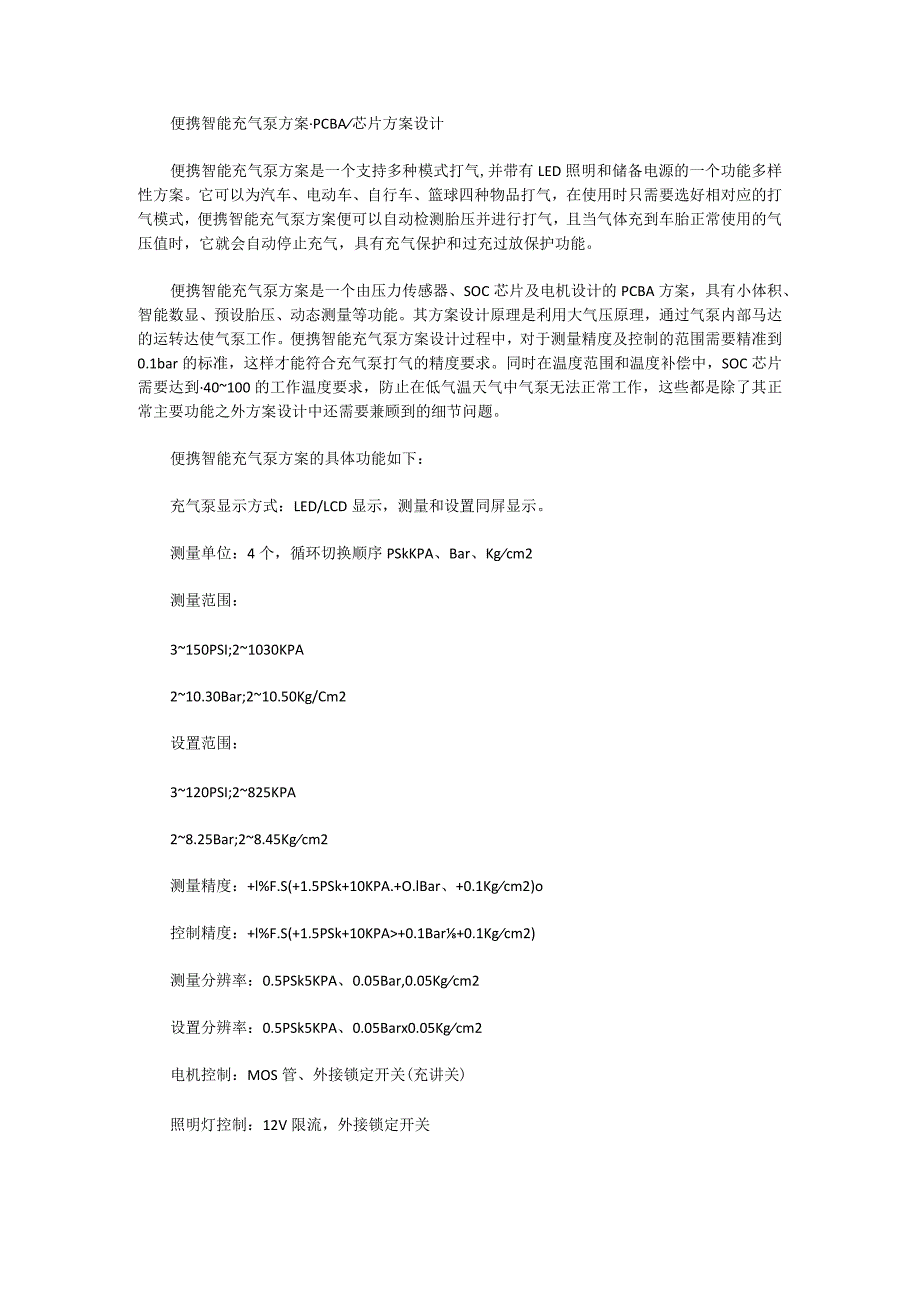

1、便携智能充气泵方案PCBA芯片方案设计便携智能充气泵方案是一个支持多种模式打气,并带有LED照明和储备电源的一个功能多样性方案。它可以为汽车、电动车、自行车、篮球四种物品打气，在使用时只需要选好相对应的打气模式，便携智能充气泵方案便可以自动检测胎压并进行打气，且当气体充到车胎正常使用的气压值时，它就会自动停止充气，具有充气保护和过充过放保护功能。便携智能充气泵方案是一个由压力传感器、SOC芯片及电机设计的PCBA方案，具有小体积、智能数显、预设胎压、动态测量等功能。其方案设计原理是利用大气压原理，通过气泵内部马达的运转达使气泵工作。便携智能充气泵方案设计过程中，对于测量精度及控制的范围需要精准
2、到0.1bar的标准，这样才能符合充气泵打气的精度要求。同时在温度范围和温度补偿中，SOC芯片需要达到40100的工作温度要求，防止在低气温天气中气泵无法正常工作，这些都是除了其正常主要功能之外方案设计中还需要兼顾到的细节问题。便携智能充气泵方案的具体功能如下：充气泵显示方式：LED/LCD显示，测量和设置同屏显示。测量单位：4个，循环切换顺序PSkKPA、Bar、Kgcm2测量范围：3150PSI;21030KPA210.30Bar;210.50Kg/Cm2设置范围：3120PSI;2825KPA28.25Bar;28.45Kgcm2测量精度：+l%F.S(+1.5PSk+10KPA.+O.

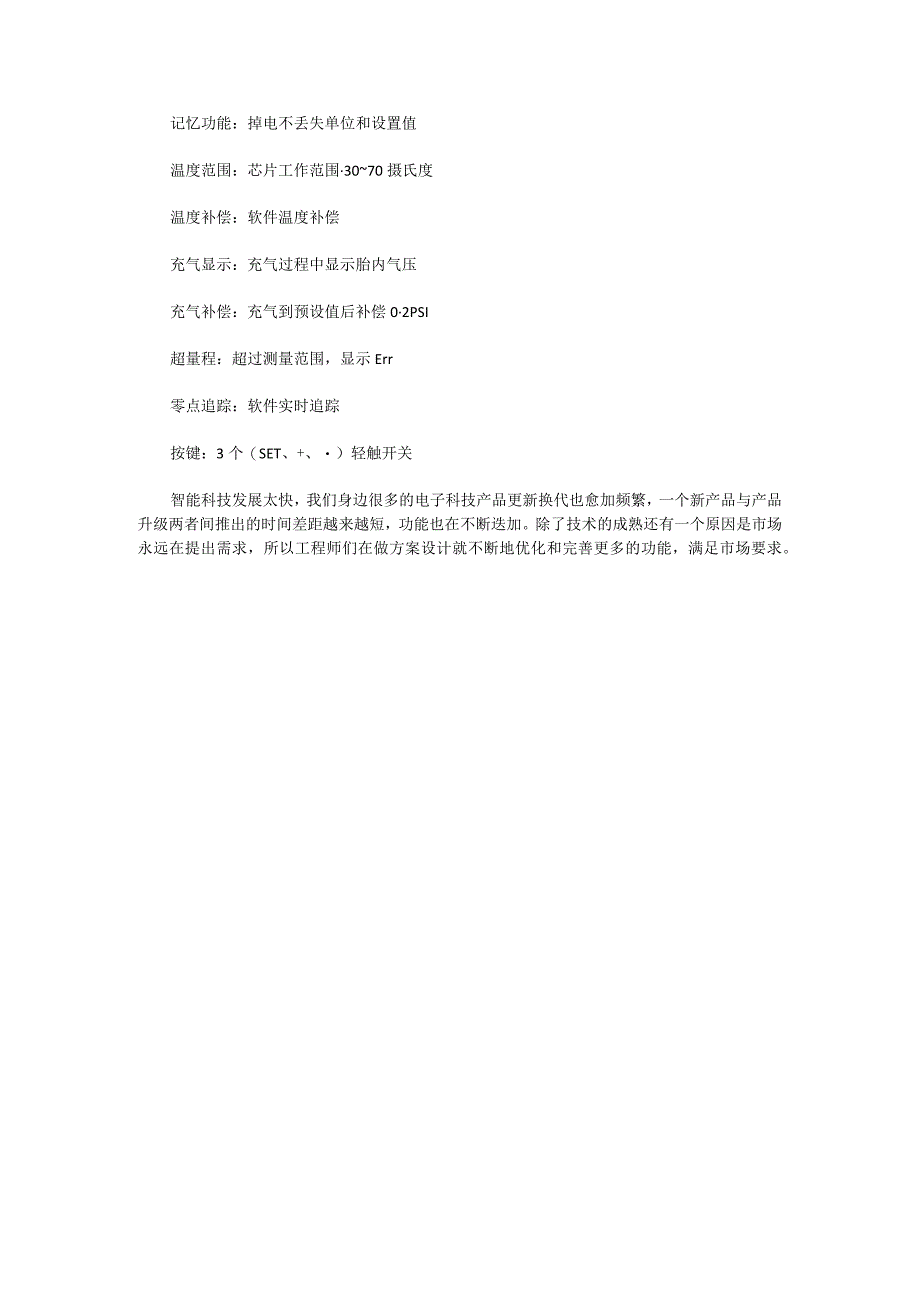

3、lBar、+0.1Kgcm2)o控制精度：+l%F.S(+1.5PSk+10KPA+0.1Bar+0.1Kgcm2)测量分辨率：0.5PSk5KPA、0.05Bar,0.05Kgcm2设置分辨率：0.5PSk5KPA、0.05Barx0.05Kgcm2电机控制：MOS管、外接锁定开关(充讲关)照明灯控制：12V限流，外接锁定开关记忆功能：掉电不丢失单位和设置值温度范围：芯片工作范围3070摄氏度温度补偿：软件温度补偿充气显示：充气过程中显示胎内气压充气补偿：充气到预设值后补偿02PSI超量程：超过测量范围，显示Err零点追踪：软件实时追踪按键：3个（SET、+、）轻触开关智能科技发展太快，我们身边很多的电子科技产品更新换代也愈加频繁，一个新产品与产品升级两者间推出的时间差距越来越短，功能也在不断迭加。除了技术的成熟还有一个原因是市场永远在提出需求，所以工程师们在做方案设计就不断地优化和完善更多的功能，满足市场要求。
