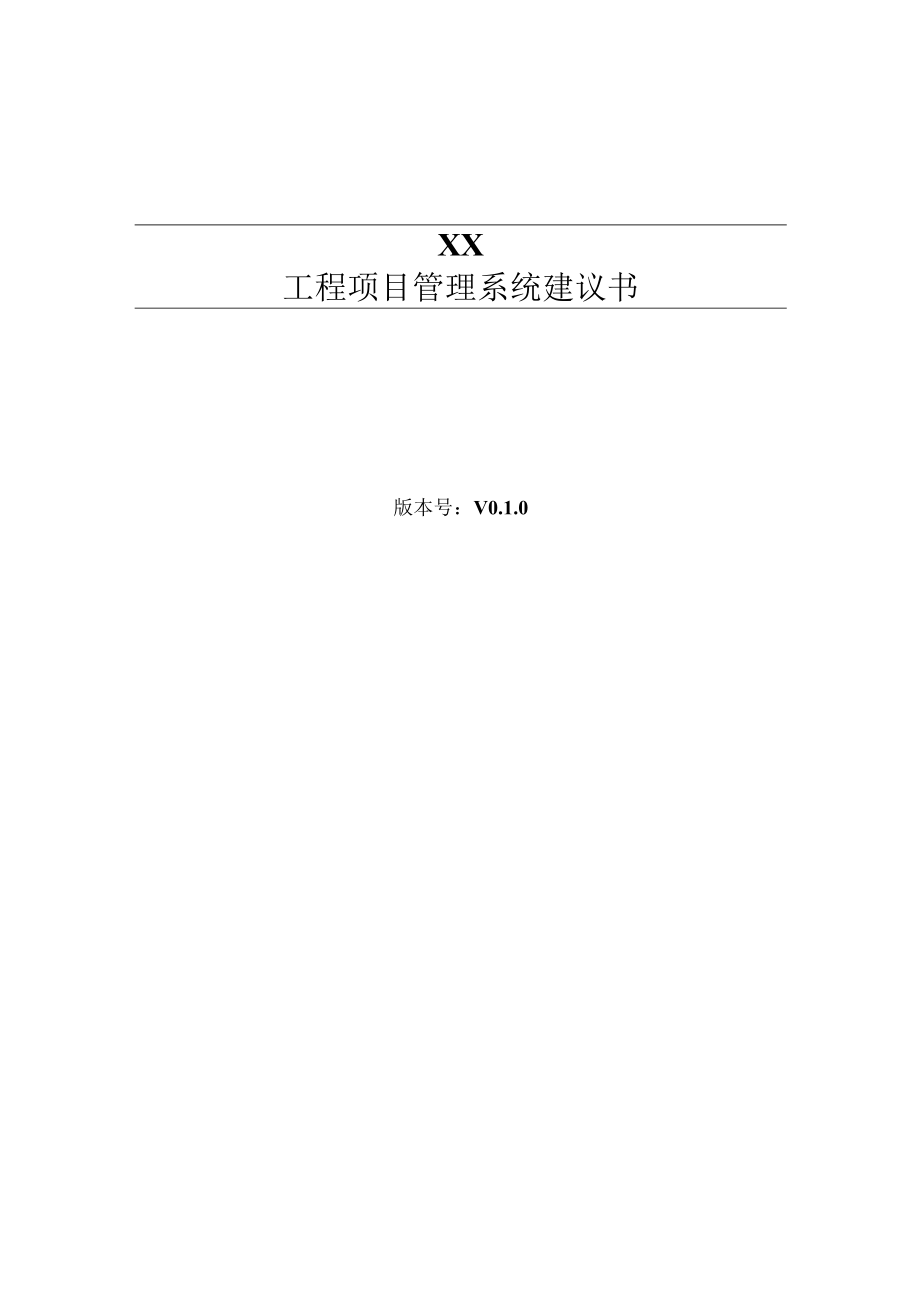

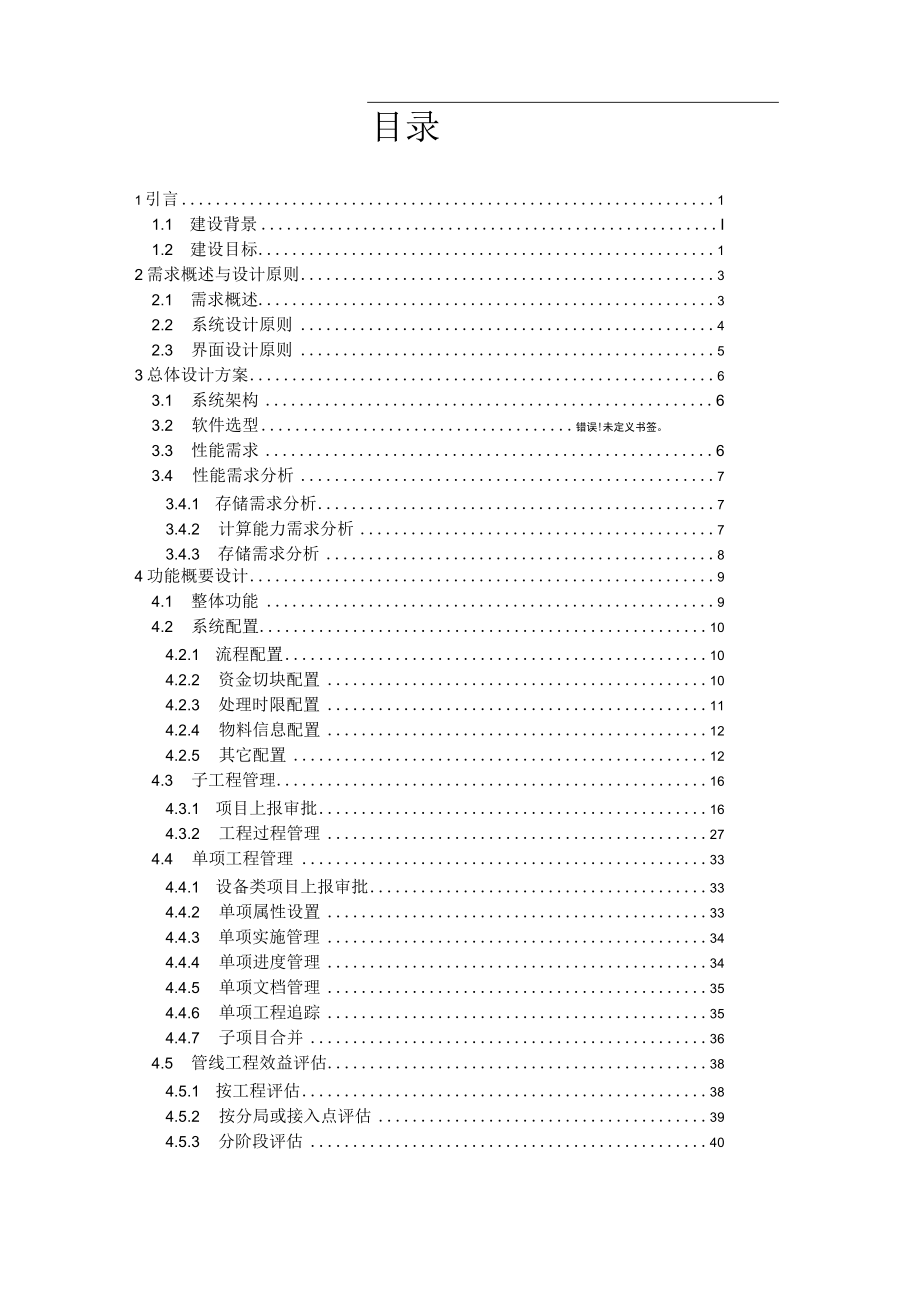

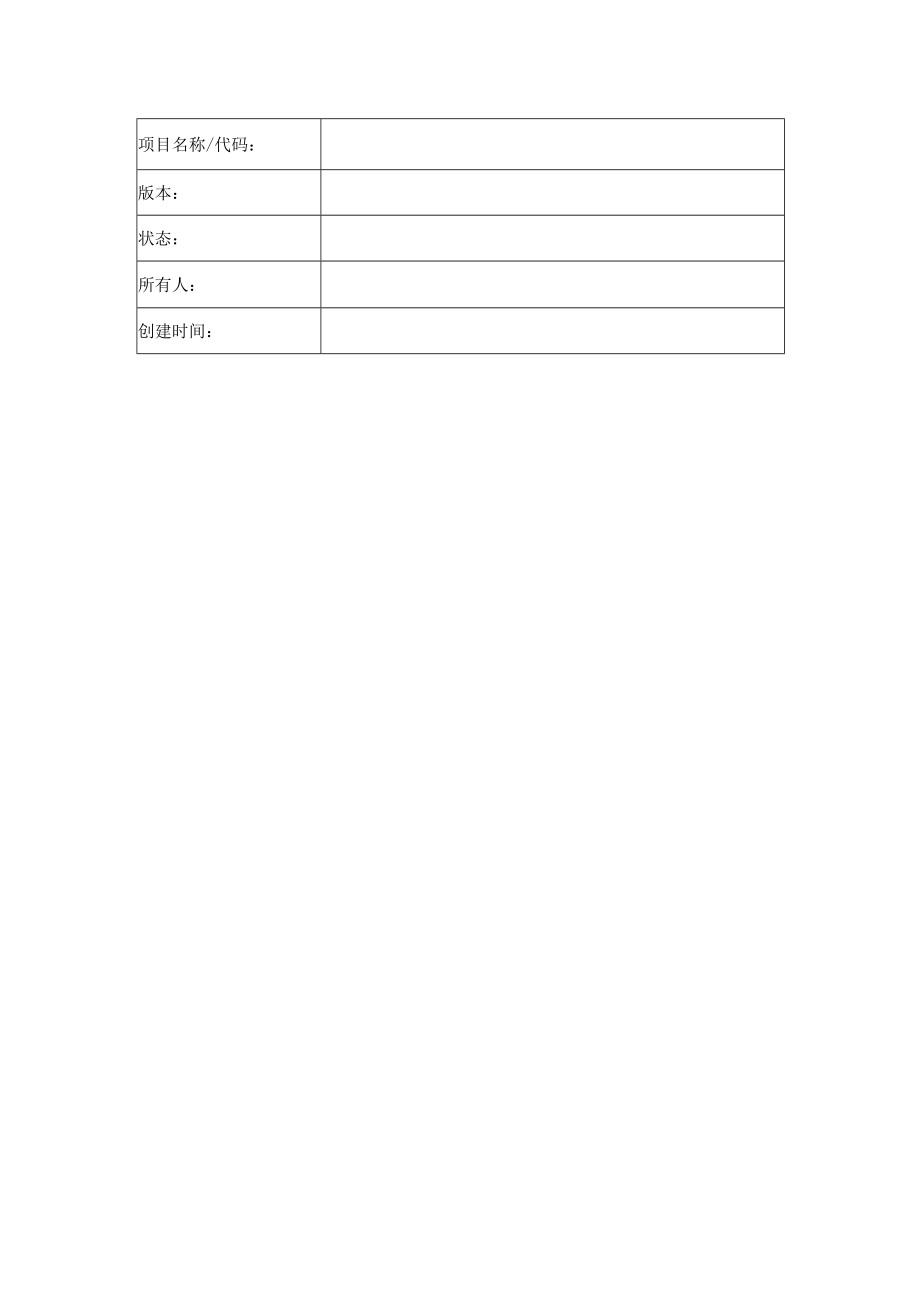

1、XX工程项目管理系统建议书版本号：V0.1.0项目名称/代码：版本：状态：所有人：创建时间：目录1引言11.1 建设背景I1.2 建设目标12需求概述与设计原则32.1 需求概述32.2 系统设计原则42.3 界面设计原则53总体设计方案63.1 系统架构63.2 软件选型错误!未定义书签。3.3 性能需求63.4 性能需求分析73.4.1 存储需求分析73.4.2 计算能力需求分析73.4.3 存储需求分析84功能概要设计94.1 整体功能94.2 系统配置104.2.1 流程配置104.2.2 资金切块配置104.2.3 处理时限配置114.2.4 物料信息配置124.2.5 其它配置12
2、4.3 子工程管理164.3.1 项目上报审批164.3.2 工程过程管理274.4 单项工程管理334.4.1 设备类项目上报审批334.4.2 单项属性设置334.4.3 单项实施管理344.4.4 单项进度管理344.4.5 单项文档管理354.4.6 单项工程追踪354.4.7 子项目合并364.5 管线工程效益评估384.5.1 按工程评估384.5.2 按分局或接入点评估394.5.3 分阶段评估404.5.4 按项目性质分类评估414.6 数据接口424.6.1 SAP接口514.6.2 管线资源管理系统接口514.6.3 管线后评估接口524.6.4 计费接口524.6.5 及
3、小灵通短信接口524.7 统计报表534.7.1 自定义报表534.7.2 各环节工单报表554.7.3 工程超期报表565项目组织及工程进度错误!未定义书签。5.1 项目组架构错误!未定义书签。5.2 工程进度保证措施错误!未定义书签.5.3 协作方式和信息沟通错误!未定义书签。1引言1.1 建设背景略。1.2 建设目标工程项目管理系统，基于B/S架构搭建，需要有可快速定制的审批流程、强大的工程实施过程管理、实时统计以及效益后评估功能。单项工程信息可从SAP系统中导入。各分支局申请管线和视频监控类建设需求可随时在系统中填写，同时提供相应的建设生产能力指标、投资预算等，通过网上流转审批。上级部
4、门审批通过后，区局或分支局开展具体的实施过程管理、设计单位进行方案图纸和材料表上传、施工单位进行施工照片和竣工申请上传、监理单位报告监理日志和填写项目进度。项目建设完成后、施工单位上传竣工图纸、资源中心和监理单位进行验收。可以将单位工程归入所属的单项工程下。系统可以自动将项目信息和预测指标导出到效益后评估系统中，供规建部跟踪分析项目实际产生的效益。而对于设备类的单项工程、管理不需要象管线类工程那样具体到单位工程。申请设备类建设需求由区局在系统中填写，同时提供相应的建设生产能力指标、材料清单、投资预算等，通过网上流转审批。分公司规建部审批通过后，区局或分支局开展具体的工程实施过程管理、其余管理方
5、法类似管线类子工程的管理流程。在工程的各个阶段、项目管理员或者承建单位可以将相关工程文件如批文等上传到工程管理系统。以供实时跟踪工程各环节建设进度和便于工程结算审计时查找相关文档。系统适应规划建设、市场、计财、资源管理中心、施工监理等部门的实际工作要求。适应设备类和管线类工程的需求、并且支持XX分公司下属不同分区既同一又有一定差异的管理需求和流程。系统与MSS/资源管理/计费/等系统有数据接口，以避免重复录入数据，减轻操作人员工作量。比如立项数据可以从忖55导入。系统可将子项目合并成单项项目导出，以方便导入忖55等系统。与资源管理和计费系统有自动接口、以实时查找资源占用情况供立项决策、并方便进
6、行管线工程经济效益自动后评估。通知可以通过OA小灵通短信等系统发布以及时提醒用户处理。2需求概述与设计原则2.1 需求概述工程项目管理系统主要功能划分如下：项目审批、项目实施、项目评估、系统接口。项目审批：项目分为设备和管线两大类。管线及视频监控类项目以分支局或业务中心为源头在系统上报。上报时分局需要填写新增生产能力、建设规模、预测放号数、预测业务收入、资源需求等数据。系统将根据单位造价自动统计出项目总投资，以资金切块限额为标准检查，如果本季度批准工程投资累积已超过预算则系统将不予提交。申请经分局长确认后，到区局技术发展部相应专业的项目主管处审批或者修改，如果符合一定条件的项目、例如规模较大的
7、项目审批通过后再提交到分公司规建部项目管理员处审批（视频监控类项目必须提交到分公司系统集成中心处审批）。上述生产能力、资源情况等数据也可以由区局录入、分支局只填写需求。设备类单项其过程管理不需象管线工程那样细到每一个子项目。其最小的管理粒度到单项工程。申请主要由区局填写，同时提供相应的建设生产能力指标、材料清单、投资预算等，通过网上流转审批。分公司规建部审批通过后，区局或分支局开展具体的工程实施过程管理、其余管理方法类似管线类子工程的管理流程。项目实施：项目管理员收到需求后，委托设计单位查勘、上传图纸，导入相应的材料明细表（需要区分物料编号、厂家、季度价格）作为发料依据，系统根据材料单价表自动
8、计算材料总额。设计完成后项目管理员安排施工、监理单位。系统将发料清单发到采购中心，采购中心按照设备清单中新购或库存物料需求在规定时间发货。施工过程中，施工单位可以上传开工报告附件、修改建设规模数据、上传施工照片、提交工程进度变更申请表。监理单位填写监理日志。施工完成后，施工单位填写竣工验收申请报告、上传竣工图纸等。监理单位和资源中心进行验收、可以上传竣工验收总结报告附件。项目管理员填写最终的项目总投资、新增生产能力等数据。并对参建单位进行考核打分。对于设备类的项目。除了前述管理方法外，项目每个关键步骤结束后，需要相承建单位相关人员将产生的文档上传至系统用于统一归档案管理；关键步骤的完成时间也由
9、文档上载时间为准，不允许修改。设计会审后由设计单位上传设计图纸，合同签订后由承建单位（施工、设计、监理、集成和设备材料）上传相关合同，开工后由监理提交监理日志，预转固结算初验后由设计单位上载预转固表，付款结束后由财务上传付款说明等。也就是设备工程进度由人工填写进度日期反映、而管线工程的单项进度则是由下面的组成子工程完成投资的进度来估算的。项目评估：管线项目竣工后，项目编号导出到资源系统，资源中心进行资源数据的录入并录入工程和所建设资源的对应关系。项目预测数据可以导出到管线后评估系统中。后评估可在管线资源管理系统中根据项目信息自动提取主干、配线端子占用率、ServiceID、等数据，从计费系统自
10、动提取计费数据。最后规建部对项目实际产生效益进行评估和对比。按任务书、单项工程、子工程、分局、接入点、分阶段等对建设效益进行后评估。系统接口：本系统由于牵涉的部分比较多，需要从不同的系统中提取数据，或者需要把相应的数据以自动或文件形式导出到其他系统。有和计费、MSS、资源管理、管线后评估、小灵通等系统的接口。2.2 系统设计原则系统在设计上充分考虑用户需求，为XX电信分公司提供强大、灵活、稳定、安全的全专业工程建设支撑平台。在设计上应该遵从以下原则： 先进性：根据系统的自身特点，在考虑采用成熟技术的同时，充分利用现有先进的计算机技术，使得整个系统保持整体上的技术领先。 开放性，系统全面遵循各种
11、国际开放技术标准，还必须遵循国家和电信行业制定的有关标准与规，以便与其它系统进行联结。 易用性：由于本系统的应用对象大部分是非计算机专业的用户，因此，系统力求做到界面友好、简单易学、操作方便。 扩充性：系统的信息要素、功能模块和数据结构都是易于扩充的，还能够在数据容量、业务等级别上扩展。可扩展对电信新专业新业务建设项目管理的支持。能够满足系统未来发展和扩充的需要。 可靠性和安全性：在系统设计中，进行各种方案的比较和优化，保证系统稳定、可靠；同时，按照系统管理和使用的要求，设置严格的安全等级，确保系统安全。 灵活可配置性：系统具有高度的灵活性，由于部分业务流程暂未确定，系统可灵活配置流程。另外用
12、户权限、数据权限、部分业务规则等可以灵活配置，避免修改代码。 接口原则：不影响其它系统正常使用原则、保证与之交换数据的系统能够正常使用。抽取有效信息、考虑对有效数据的抽取，以保证最小的数据冗余。2.3 界面设计原则 用户操作界面友好、方便用户录入数据。比如可以用下拉列表、日期控件输入的地方就必须使用控件输入。对数据必填项有明确提示。对用户输入数据有效性应进行检查、可以根据已有数据计算出来的数据尽量由系统自动计算。 比较繁琐的数据支持用户用Excel导入的方式录入。用户统计出来的表格可以按需要导出成EXCel文件。 页面美工、风格设计要简洁统一。 用户操作手册齐全明确；系统有在线帮助。3总体设计
13、方案3.1 系统架构系统软件架构如下图所示:1 .系统为三层结构，包括客户端展现层、应用支撑平台、系统支撑平台。2 .XX电信部用户可以在企业网通过IE等浏览器访问本系统的应用支撑平台。施工、监理等外单位可以通过互联网访问本系统。3 .应用支撑平台包括应用服务器和工作流引擎两部份、工作流引擎在应用服务器上构建、在工作流引擎上可快速定制业务流程、方便修改。4 .系统后台数据统一存储在关系型数据库中。方便查询、效益评估、备份和数据交换。3.2 系统功能（档案管理部分）3.3 性能需求1 .数据精确度：时间以分钟为单位，费用金额精确到两位小数点。2 .存储容量要求：系统初始存储容量满足未来至少三年的
14、需要。3 .系统支持用户数（按照管线专业估计）：使用者有：1）XX分公司领导办公室、规建部、资源中心、采购中心等，平均每部门用户五人。2）五个区局、每个区局平均十个分局或中心，平均每部门各专业的用户五人。3）设计施工监理单位约十五家，平均每公司五人。管线专业直接用户数合计不超过300人。4 .响应速度要求：局域网，一般的系统操作响应时间不超过5秒，对于查询、统计功能操作的响应时间不超过30秒（系统响应时间：指从用户发出访问请求到浏览器下载完页面的时间）。5 .稳定性：系统应架设在成熟可靠的软硬件平台之上，工作时间系统可用性为99.99%。对影响到系统正常运转的又无法远程解决的故障应在下一工作日
15、到现场排障。系统应有完善的数据备份机制保证数据的安全和可恢复。3.4性能需求分析3.4.1 存储需求分析数据存储容包括两部分，基础数据容以及业务数据容。主要占用空间的是业务容数据。一年管线专业不超过200个单项工程、7500个子项目。每个单项工程主要占用存储空间的是项目的附件信息，如合同、任务书、批复等。而单位工程主要占用空间的是设计图纸、材料表、竣工验收文档、施工照片等。按一个项目平均占用IOM数据，一年约需要77G存储，则3年数据总量为230GBC磁盘子系统主要考虑数据安全和数据读写速度。通常采用硬件RAlD系统，其中镜像和RAlD5最为普遍。需要做好定时备份工作。3.4.2 计算能力需求分析1 .每年工程项目数：约7700个工程。2 .每项目主要用户数：8个用户/工程（含：分局客户经理、分局项目负责人、区局项目负责人、采购负责人、上级主管、设计人员、施工人员、监理人员）3 .每个工程每用户平均处理次数：6次4 .每次处理平均工作时间：20分钟每分钟最大并发连接数：7700x8x20x6/（240x8x60）版4。其中240是一年的工作日，每天工
