1、管线监理要点1管线设施工程监理控制措施一、注意事项1、本工程管线及检查井均为开槽埋设，要求管基下为原状土，且在施工排水过程中未受扰动；2、若用机械挖土，严禁超挖，要求人工清底；3、施工时做好排水降水工作；4、基槽开挖后，严禁晾槽，应马上回填砂石或做垫层，施工时应掌握天气变化，基槽不应泡水；5、管基深的地段，施工时必须采取必要的维护且不得堆载，防止涌土和塌方。二、在该施工阶段监理重点控制内容1、对设备和材料采购应按设计单位和建设单位的要求进行，如数量较大，建议采用招投标确定厂家和价格。2、所有订购设备都必须符合设计要求和质量标准，必须有产品合格证或其他质保文件。3、对采购的设备材料进行严格的入库

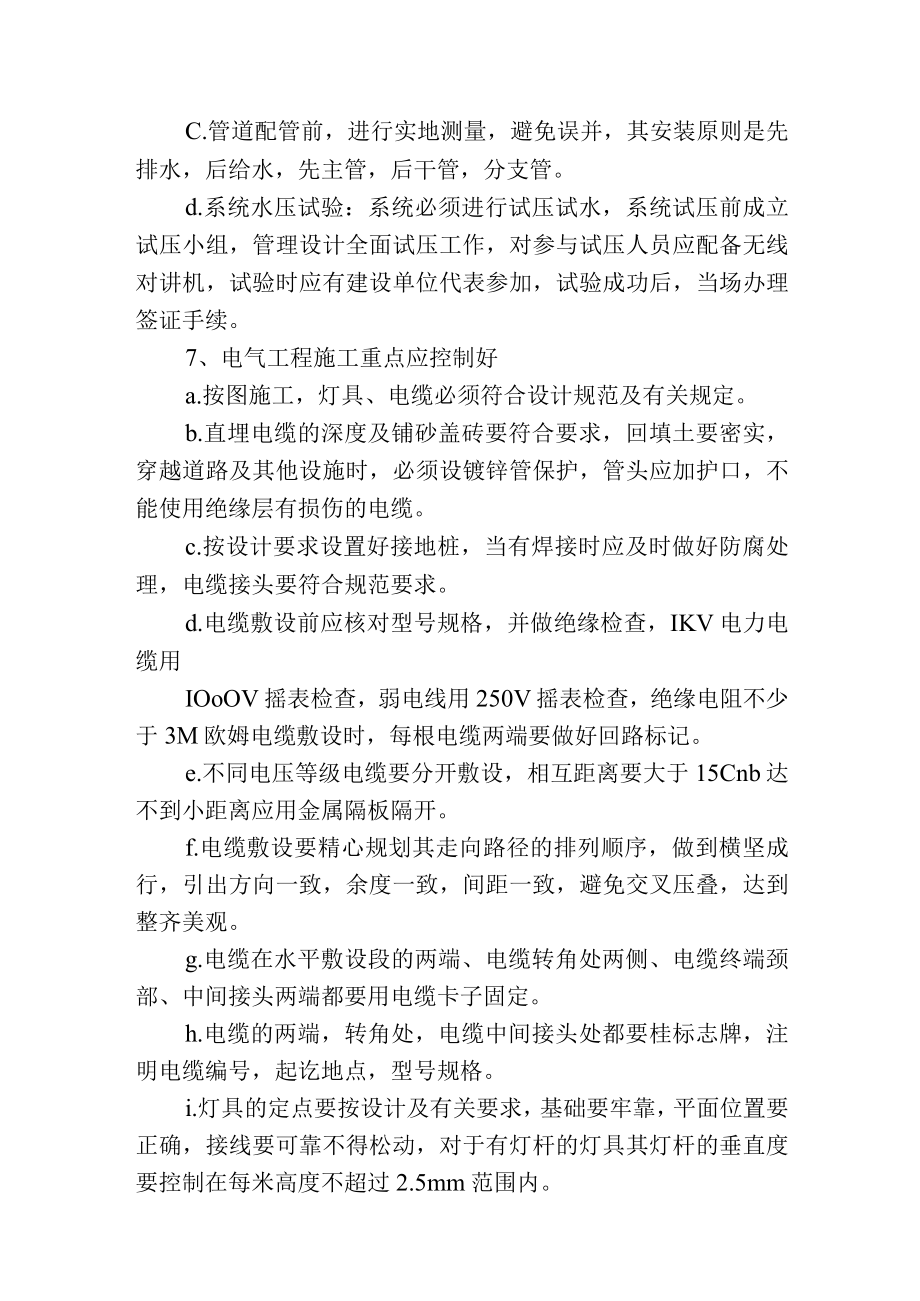

2、检验，不合格材料必须退货，材料入库后实行标准化管理。4、安装前必须仔细核对设备材料的型号规格和质量文件，对不合格产品应拒绝安装。5、对采购的设备材料有疑问时必须进行复验，如经复验确实不合格，应停止使用并退货。6、给水和喷灌管道施工在水电工程中所占比重较大，而且由于管道丝扣接口多，阀门配件最多，都是潜在的泄漏点，同时因温度变化、振动等原因，很可能出现渗漏跑水,因此压管道施工要重点加以控制主要是：a.布置管道时，要按审定的施工图定位施工，如与实际不符时，应与设计单位联系出修正联系单方可改变设计。b管道走向应尽可能走直线，减少弯管数量。C.管道配管前，进行实地测量，避免误并，其安装原则是先排水，后给
3、水，先主管，后干管，分支管。d.系统水压试验：系统必须进行试压试水，系统试压前成立试压小组，管理设计全面试压工作，对参与试压人员应配备无线对讲机，试验时应有建设单位代表参加，试验成功后，当场办理签证手续。7、电气工程施工重点应控制好a.按图施工，灯具、电缆必须符合设计规范及有关规定。b.直埋电缆的深度及铺砂盖砖要符合要求，回填土要密实，穿越道路及其他设施时，必须设镀锌管保护，管头应加护口，不能使用绝缘层有损伤的电缆。c.按设计要求设置好接地桩，当有焊接时应及时做好防腐处理，电缆接头要符合规范要求。d.电缆敷设前应核对型号规格，并做绝缘检查，IKV电力电缆用IOoOV摇表检查，弱电线用250V摇
4、表检查，绝缘电阻不少于3M欧姆电缆敷设时，每根电缆两端要做好回路标记。e.不同电压等级电缆要分开敷设，相互距离要大于15Cnb达不到小距离应用金属隔板隔开。f.电缆敷设要精心规划其走向路径的排列顺序，做到横坚成行，引出方向一致，余度一致，间距一致，避免交叉压叠，达到整齐美观。g.电缆在水平敷设段的两端、电缆转角处两侧、电缆终端颈部、中间接头两端都要用电缆卡子固定。h.电缆的两端，转角处，电缆中间接头处都要桂标志牌，注明电缆编号，起讫地点，型号规格。i.灯具的定点要按设计及有关要求，基础要牢靠，平面位置要正确，接线要可靠不得松动，对于有灯杆的灯具其灯杆的垂直度要控制在每米高度不超过2.5mm范围

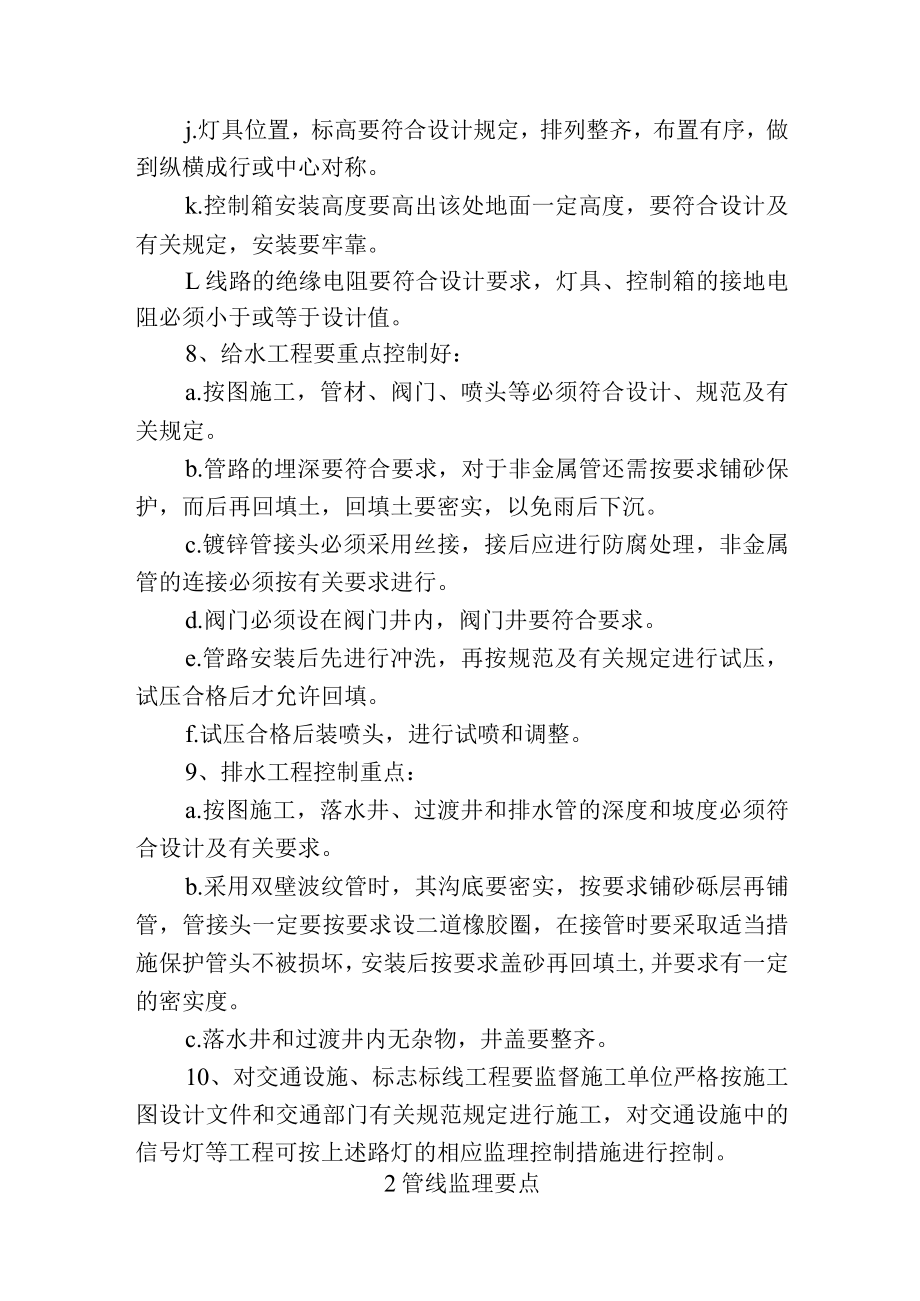

5、内。j.灯具位置，标高要符合设计规定，排列整齐，布置有序，做到纵横成行或中心对称。k.控制箱安装高度要高出该处地面一定高度，要符合设计及有关规定，安装要牢靠。L线路的绝缘电阻要符合设计要求，灯具、控制箱的接地电阻必须小于或等于设计值。8、给水工程要重点控制好：a.按图施工，管材、阀门、喷头等必须符合设计、规范及有关规定。b.管路的埋深要符合要求，对于非金属管还需按要求铺砂保护，而后再回填土，回填土要密实，以免雨后下沉。c.镀锌管接头必须采用丝接，接后应进行防腐处理，非金属管的连接必须按有关要求进行。d.阀门必须设在阀门井内，阀门井要符合要求。e.管路安装后先进行冲洗，再按规范及有关规定进行试压
6、，试压合格后才允许回填。f.试压合格后装喷头，进行试喷和调整。9、排水工程控制重点：a.按图施工，落水井、过渡井和排水管的深度和坡度必须符合设计及有关要求。b.采用双壁波纹管时，其沟底要密实，按要求铺砂砾层再铺管，管接头一定要按要求设二道橡胶圈，在接管时要采取适当措施保护管头不被损坏，安装后按要求盖砂再回填土,并要求有一定的密实度。c.落水井和过渡井内无杂物，井盖要整齐。10、对交通设施、标志标线工程要监督施工单位严格按施工图设计文件和交通部门有关规范规定进行施工，对交通设施中的信号灯等工程可按上述路灯的相应监理控制措施进行控制。2管线监理要点1、施工前预控LI审图及技术准备监理工程师认真熟悉
7、施工图纸及专业设计说明，组织设计交底，明确设计意图6,监理工程师对每个施工报验程序作相应的技术及安全检查，组织承包商熟悉施工规范、标准,了解现场环境，掌握施工进度。L2确定监理控制程序要求承包商采用先深后浅，先总管后支管的施工顺序,并按介质确定施工监理程序：(1)重力流介质管道施工监理控制工序：定位放线复测；管沟土方开挖后基地验槽；垫层浇筑厚度与坡度复测；管道就位时旁站监理；管顶标高测量；混凝土基座浇筑；闭水试验；隐蔽验收。(2)压力流介质管道施工监理控制工序：定位放线复测；管沟土方开挖基底验槽；管道防腐检查(5000V电火花试验)；管道就位后管标高检查；抽取5%的焊缝作无损探伤试验；阀门安装
8、检查；水压试验；隐蔽验收。2、施工过程控制1.1 材料进场检查验收原材料进入施工现场后，首先对其质量证明资料进行审核，按规定采用平行检验见证取样进行抽检。对不合格的原材料及未经监理工程师验收的材料，监理人员有权拒绝签字,并书面通知承包单位限期将不合格的原材料清退出场。1.2 定位复测、管沟开挖及管槽检查(1)定位复测：专业监理工程师对放线定位进行开挖前的复验。(2)管沟开挖验收：由于南沙大部分表土层(约Im深处)为吹沙回填，与原土层间形成脱层，出现渗水流砂层，地下管道管顶标高基本在1.5m以下，管沟开挖后易形成管沟腰间渗水流沙造成塌方，监理工程师加强了对表土层的挖方检查，保证管沟垫层的质量。管
9、沟开挖时不得拢动老土层。(3)管槽检查：清槽时必须注意是否有塌方现象，确定安全后方可入槽清理。清槽时严格按底标高进行找平并夯实；混凝土垫层严格执行配比混合，机械搅拌均匀，并按设计宽度及厚度支模填满，用平板振动器振实、振平。2. 3管井砌筑(1)阀门井、水封井施工：阀门开、水封井为钢筋混凝土井，对井深超过L8时要求承包商提前24小时井点降水。所有钢筋在加工场成型，现场绑扎。制模用30mm钢板定型制作，并涂刷隔离剂，编号组装。对于底板两次浇筑，相邻两次浇筑时间不超过2小时，运至现场的混凝土保证及时浇筑，以保证井底抗渗质量要求。对钢筋混凝土井的抗渗要求，以混凝土本身的密实度来满足。因此，监理工程师要
10、求承包人按规定依次振捣密实至混凝土开始泛浆和不冒泡为止。此外，在施工过程中，监理人员加强了管井结合处与管道防水套管安装配合施工过程的监督，保证不渗、不漏。(2)检查井施工：清净雨水系统的检查井均为砖砌井。在井底板及井壁与管道结合处施工时加强平行检查力度，避免出现渗漏薄弱环节。3. 4管道预制及就位(1)管道预制根据施工图确定管道支干线预制位置，使安装焊缝减少到最低程序。自由管段和封闭段应选择合理,封闭管段应按现场实测后的安装长度加工。预制管段在施工现场一侧按规定标准检查合格，预制完毕后的管段应将内部清理干净，并及时封闭管口，注明区域管号、焊工号、焊缝号；钢管切割、切口无裂纹、重皮、平面倾斜偏差
11、小于钢管直径的1%,并且不超过3mm；管径下料尺寸准确，坡口打磨光滑干净，角度符合规范要求，组对间隙、错边量应严格符合规范要求；管段开孔应在安装前完成，方向正确，大小合适；支管或管件不得插入主管，管道及管件应同心组对，间隙均匀；预制管应同心组对，焊接牢固。(2)管道应位安装时应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷；垫片胶圈采用防酸、防腐的材料；法兰及阀门连接应与管道同心，不得用外力强行装配，并保证螺栓自由穿入；法兰面不平行度不得大于其外径的L5%。，且不大于2mm；法兰连接应使用同一规格螺栓，安装方向一致，拧紧后螺栓外露23丝。管道安装坡度应与介质流向一致，尤其是重力
12、流入介质管道，不得有倒坡现象。在管道安装间隙期间，应立即封闭管口，阀口安装前应按施工图纸核对型号，按介质流向确定阀向。按规定，阀门安装前进行单体试压抽检并做好记录，当阀门与管道用法兰或螺纹连接时，阀门不得关闭，水平管上的阀门其阀杆及传动装置应按设计规定安装。安装铸铁阀门时不得强力连接，受力应均匀。安全阀应垂直安装。铸铁管安装前应清理管口内油污、毛剌、铸砂凹凸不平的铸痕，界面环向间隙须均匀，纵向间隙不大于3mm。2、 5管道焊接和除锈防腐焊工应和资格相符合。焊接材料的保管、烘烤、发放、回收应符合规范或者工艺要求，注意焊接时外部环境，焊口对接间隙应按规范要求，单面焊接双面成形，焊缝表面不得出现咬边
13、、气孔、夹渣、熔合性飞溅、凹陷等缺陷，焊缝内不得有焊瘤。焊缝质量检验采用5%X光拍片抽检，如有不合格则相应管道焊缝增加100%抽检率。管道除锈防腐采用喷砂除锈，并露光泽。焊管采用复合型聚乙烯防腐胶带(底油、内带、外带)。3、 管道试压(1)管道安装完毕进行分段清洁自来水试压试验。压力管道强度试压为工作压力的L5倍，密闭性试验为工作压力的1.25倍，强度满足恒压10分钟压力表不降为合格，密闭性满足密闭性试压标准为合格。(2)焊缝防腐处理：在试压合格后进行，涂装前除锈等级达到ST3级。防腐界面应严密牢固平滑为宜。4、 隐蔽回填(1)经质量监督站、消防部门、业主、承包商及项目监理部五方联合验收，检验
14、合格后进行隐蔽回填。回填时分层夯实，满足每30Onim为一回填层，分层夯实。(2)回填料中不得有大块硬物直接与管道接触。5、 建立健全工程监理资料档案档案资料作为工程质量评定的重要组成部分，项目监理部加强了地下管道工程资料管理。需纳入监理档案的，按要求由总监组织归档并审核签字验收，存档的地下管道资料需要借阅时应办理借阅和归还手续。地下管道工程监理质量记录资料包括：地下管道分包单位资质审查表、资质证书；地下管道工程操作人员上岗证；施工方的施工方案和技术交底及项目监理部的作业指导书；监理通知；地下管道施工过程中重大技术问题的处理记录和工程变更记录；不合格项目通知和整改措施及再检记录；隐蔽记录；地下
15、管道工程材料报验单（附有材料出厂质检证明、材料认证书及现场复测检验报告）；地下管道工程报验单（附施工检验记录、试压记录、隐蔽工程验收记录、验评报告等技术资料）；地管工程设计图纸、设计变更以及工程洽商记录等。3管道基础、安管及闭水试验监理要点一、管道基础及管节安装质量监理流程二、质量监理要点(1)基础垫层。原材料的控制,均按技术规范要求及验收标准的规定，几何尺寸，标高应经常复测，严格控制倒落水，监理旁站。(2)管道垫层与基础碎质量标准参见国家行业标准和有关部门颁发的排水工程验收标准。(3)管道成品，半成品检查。查验生产厂的资质证书和产品合格证。搬运，起吊及下漕均按操作规程及施工组织设计的要求施工，监理巡视。排管从下游开始排向上游，管道中心线，标高及外观均应符合设计要求，按设计要求正确选用0”型橡胶密封圈，施工均要符合规程要求。(4)管道接口，柔性接口，承插管接口，采用“0”型橡胶圈。上述橡胶圈材质要求高，安装按设计要求与规程规定操作。刚性接口必须达到外光内实与管道粘接良好。密封圈几何尺寸与物理性能符合相关技术规程要求。监理巡视检查。(5)闭水
