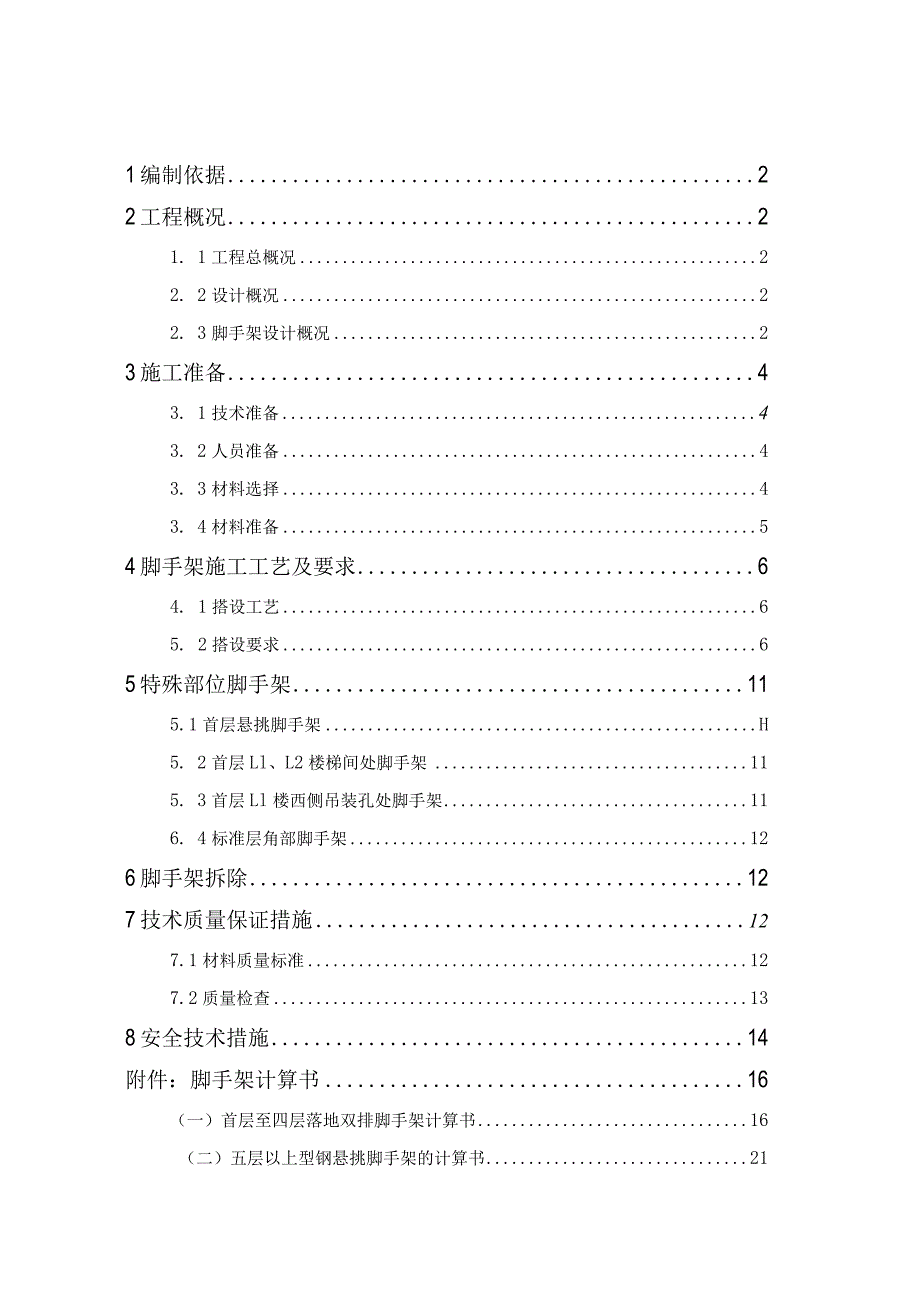

1、1编制依据22工程概况21. 1工程总概况22. 2设计概况22. 3脚手架设计概况23施工准备43. 1技术准备43. 2人员准备43. 3材料选择43. 4材料准备54脚手架施工工艺及要求64. 1搭设工艺65. 2搭设要求65特殊部位脚手架115.1首层悬挑脚手架H5. 2首层Ll、L2楼梯间处脚手架115. 3首层Ll楼西侧吊装孔处脚手架116. 4标准层角部脚手架126脚手架拆除127技术质量保证措施127.1材料质量标准127.2质量检查138安全技术措施14附件：脚手架计算书16（一）首层至四层落地双排脚手架计算书16（二）五层以上型钢悬挑脚手架的计算书211编制依据D香港华艺设

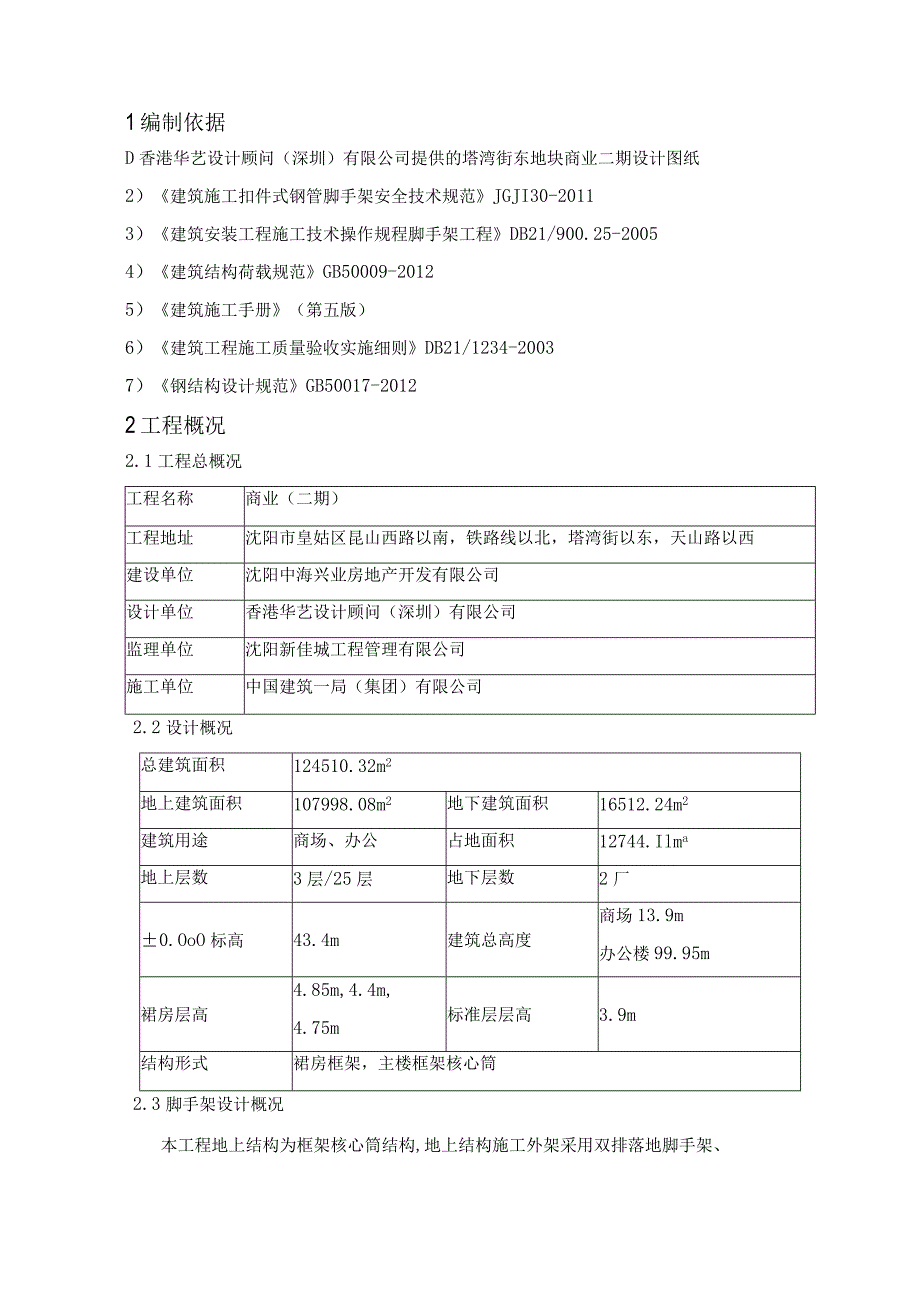

2、计顾问（深圳）有限公司提供的塔湾街东地块商业二期设计图纸2）建筑施工扣件式钢管脚手架安全技术规范JGJI30-20113）建筑安装工程施工技术操作规程脚手架工程DB21/900.25-20054）建筑结构荷载规范GB50009-20125）建筑施工手册（第五版）6）建筑工程施工质量验收实施细则DB21/1234-20037）钢结构设计规范GB50017-20122工程概况2.1工程总概况工程名称商业（二期）工程地址沈阳市皇姑区昆山西路以南，铁路线以北，塔湾街以东，天山路以西建设单位沈阳中海兴业房地产开发有限公司设计单位香港华艺设计顾问（深圳）有限公司监理单位沈阳新佳城工程管理有限公司施工单位中
3、国建筑一局（集团）有限公司2.2设计概况总建筑面积124510.32m2地上建筑面积107998.08m2地下建筑面积16512.24m2建筑用途商场、办公占地面积12744.Ilma地上层数3层/25层地下层数2厂0.OoO标高43.4m建筑总高度商场13.9m办公楼99.95m裙房层高4.85m,4.4m,4.75m标准层层高3.9m结构形式裙房框架，主楼框架核心筒2.3脚手架设计概况本工程地上结构为框架核心筒结构,地上结构施工外架采用双排落地脚手架、悬挑脚手架两种外架组合的形式。裙房部分（1-4层）：东西侧有结构回收楼板的部分采用双排落地式脚手架,脚手架生根在楼板上。南北两侧塔楼采用悬挑

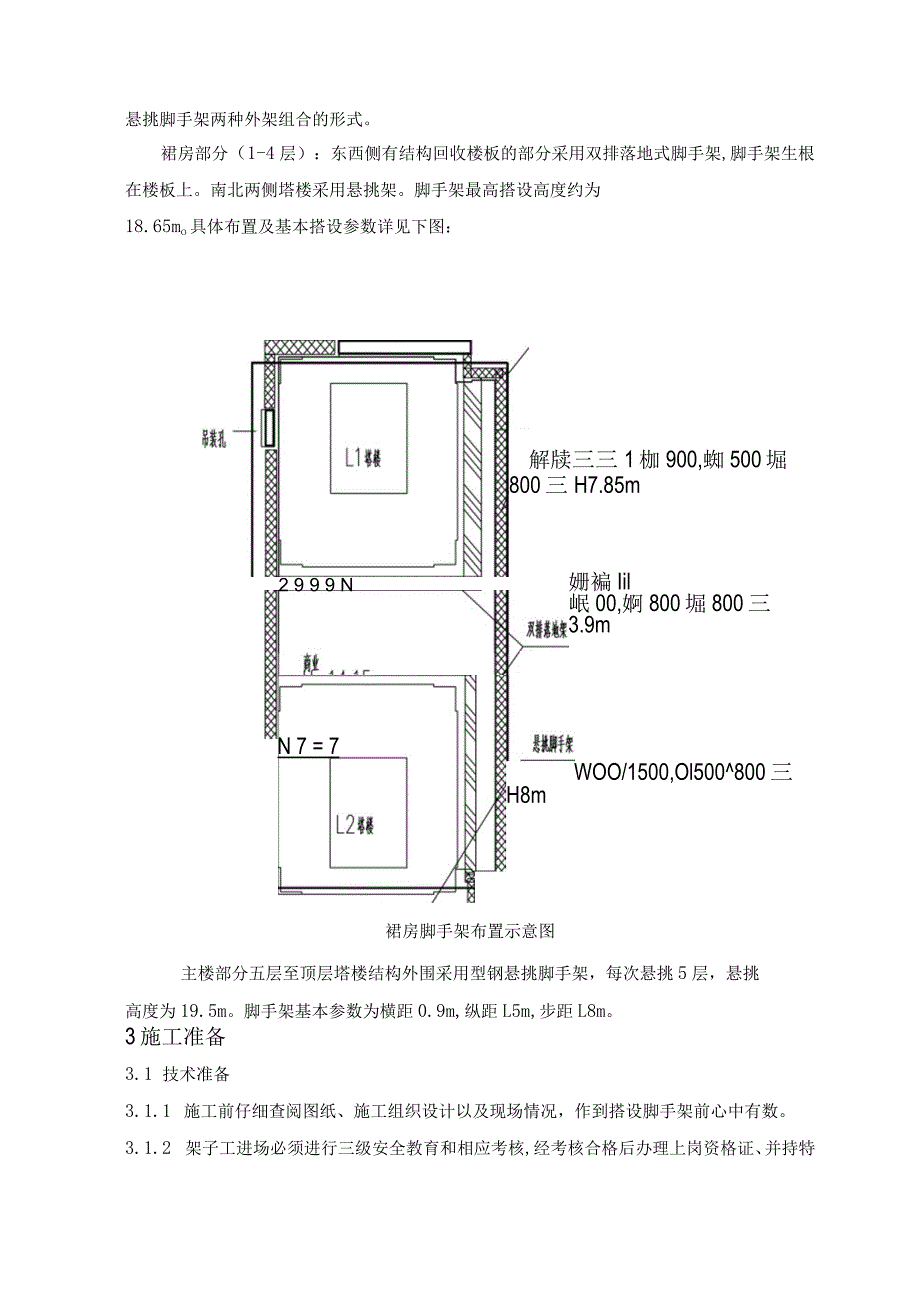

4、架。脚手架最高搭设高度约为2 9 9 9 N18.65mo具体布置及基本搭设参数详见下图：N 7 = 7解牍三三1枷900,蜘500堀800三H7.85m姗褊Iil岷00,婀800堀800三3.9mWOO/1500,Ol500800三H8m裙房脚手架布置示意图主楼部分五层至顶层塔楼结构外围采用型钢悬挑脚手架，每次悬挑5层，悬挑高度为19.5m。脚手架基本参数为横距0.9m,纵距L5m,步距L8m。3施工准备3.1 技术准备3.1.1 施工前仔细查阅图纸、施工组织设计以及现场情况，作到搭设脚手架前心中有数。3.1.2 架子工进场必须进行三级安全教育和相应考核,经考核合格后办理上岗资格证、并持特种
5、作业证方可上岗操作，且应每周一会同工程施工人员及项目经理部人员参加经理部组织的安全教育。3.1.3 各级负责人按照脚手架方案的要求逐级向架设和使用人员进行详细的书面技术交底、安全交底。3.2 人员准备3.2.1承担脚手架搭设的操作人员必须有专门的特种作业证（脚手架操作），施工前将对操作工人的持证情况进行检查，施工过程中对参与脚手架搭设、拆除、安装的工人要进行上岗证件检查。3.2.2脚手架工程施工前，由技术部对工程部、安全部及两家土建分包单位做方案交底；而由工程部对搭设架子的施工人员做技术交底、安全交底。3.2.3必须保证所有参与架体作业的施工人员安全防护设备配备到位，否则不得参加架体施工。由安
6、全部、工程部负责监督检查。3.3材料选择3.3.1钢管钢管采用外径中48.3mm,壁厚2.8mm。用于立杆、大横杆、剪刀撑的钢管长度为3m、4m、6m（这样的长度一般重25kg以内，适合人工操作）。用于小横杆的钢管长度为1.2m,以适应脚手架宽的需要。禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。禁止使用e51钢管。脚手架钢管防锈漆颜色规定如下：立杆、大小横杆统一为黄色，剪刀撑为红白色（每色长度50Omnl）3.3.2扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定。3.3.3脚手板脚手板及外
7、墙外架的垫板使用规格为50x250x4000的木跳板，脚手板厚度不应小于50mm,两端各设置直径不小于4mm的镀锌钢丝箍两道。挡脚板采用木胶合板，高度不低于200mm,外侧刷30Omm宽红白相间漆。3.3.4阻燃安全网必须是经国家指定监督检验部门监定许可生产的厂家产品，具备监督部门批量验证和工厂检验合格证，符合安全网GB5725-85规定。同时必须是中建一局认定的重要劳动力保护用品定点厂家的产品。立面防护网采用绿色密目安全网，20目/cm?；平网采用网眼50mm安全网，非丙纶制作。3.3.5安全帽能承受5kg、钢管自Im高度自由落下的冲击，帽衬须具有缓冲、消耗规定的冲击能量、保护头部免受伤害的
8、作用。3.3.6悬挑脚手架所用型钢悬挑型钢采用16#工字钢，所用型钢的材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1519的规定。悬挑工字钢严禁进行焊接接长。用于固定型钢悬挑梁的U形钢筋及钢丝绳拉环采用一级20钢筋，应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。3.3.7安全带采用可卷式安全带，可卷和缓冲装置齐全有效。3.4材料准备所需各项材料数量如下；序号名称数量备注1钢管6500根长度1.2m2钢管1500根长度3m3钢管1700根长度4m4钢管4500根长度6m5扣件38000个6安全网1500m27木脚手
9、板3000块50mm厚816#工字钢500根长度3m916#工字钢100根长度4.5m10地锚2400个D=20un11钢丝绳160根16#4脚手架施工工艺及要求4.1 搭设工艺1、裙房落地架铺设通长木脚手板一摆放扫地杆一自角部起依次向两边竖底立杆一扣接固定立杆底端与纵向扫地杆一扣接固定立杆与横向扫地杆（固定立杆底端前,应吊线确保立杆垂直）一在该扫地杆另一端连第二根立杆和第二根平行扫地杆、再将这两根扫地杆上分别固定第三、四、五根立杆，待每边竖起5根立杆后,装设第一步大横杆和小横杆、校正立杆垂直和横杆水平使其符合要求后,按4065Nm力矩拧紧连接扣件螺栓,形成构架的起始段一按上述要求依次向前延伸
10、搭设,直至完成。拆除顺序与此相反。校正立杆垂直之后再予以固定。全面检查一遍构架质量和地基情况,严格确保设计要求和构架质量一按第一步架的作业程序和要求搭设第二步、第三步一随搭设进程及时装设剪刀撑f装设作业层间横杆（在小横杆之间加设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层防护栏杆、铺挡脚板，立挂防护安全网。2、悬挑架搭设应按定位依次固定水平横挑杆一立立杆一支大横杆一小横杆一悬挑层安全防护一随搭设进程及时装设剪刀撑一装设作业层间横杆一铺设脚手板铺设脚手板和装设作业层防护栏杆、铺挡脚板，立挂防护安全网。4.2 搭设要求1、立杆设置立杆采用对接扣件连接，相邻立杆的接头位置错开布置在不同的
11、步距内，与相近大横杆的距离不宜大于步距的1/3,立杆与大横杆必须用直角扣件扣紧，不得隔步或遗漏。内立杆距结构外缘200mm。外架外立杆内侧满挂密目安全网，操作层满铺脚手板，并设高度218Onim的挡脚板，脚手板下满挂水平安全网。设置纵横向扫地杆。纵向扫地杆用直角扣件固定在距垫板下皮15Omm处的立杆上。横向扫地杆用直角扣件紧靠纵向扫地杆下方固定在立杆上。2、大横杆设置大横杆设置在立杆内侧与立杆用直角扣件扣紧，不得遗漏。大横杆采用对接扣件连接，接头与相邻立杆距离W500mm.同一平面上步和下步相邻的两根大横杆的接头均相互错开,不得出现在同一跨内且相邻接头在水平方向错开的距离2500mio为了满足
12、悬挂安全网的要求，在外侧立杆每两道横杆中间增加一道附加横杆。3、小横杆设置每一主节点处必须用直角扣件在大横杆上搭设小横杆,该杆轴线偏离主节点距离不大于150mm。在任何情况下不得拆除贴近立杆的小横杆。操作层处增设小横杆，小横杆间距不得大于500mm。4、斜撑、剪刀撑设置本工程双排架剪刀撑在外侧立面整个高度和长度上设置剪刀撑。每道剪刀撑跨越立柱的根数在5-7根之间，不得超出7根立杆，其宽度44跨，且46M,剪刀撑与地面的倾斜角在4560之间。剪刀撑斜杆的接头必须采用搭接方法进行连接，搭接长度Iooomnh并且不少于3个扣件。剪刀撑斜杆应用旋转扣件固定在立杆上，旋转扣件的中心线距主节点的距离不大于
13、150mm。端部扣件与盖板边缘主杆端的距离不应小于100mm。5、拉结杆件设置连墙件采用刚性连结，按照三步二跨进行设置。用钢管扣件抱柱与内外立杆连接形成一个封闭箍。由于本工程框架柱距较大（约7m左右）需在每层楼板边、两根框架柱中间位置设置连墙杆，连墙件间距不得大于3m（部分部位柱间需设两道），与预埋的双排020钢筋环锁牢（地锚样式同悬挑梁地锚），与脚手架拉结点距离脚手架主节点不得大于300mm。外架与结构的拉接、立网以及水平网的铺设应与外架同步，不得滞后。首层大堂处，外架可以用抱梁形式进行拉结，抱梁方式同抱柱。连墙件应与内外立杆同时扣紧。当采用外架与结构柱相抱形成连墙点时，钢管箍与碎柱间应用5
14、cm废木方垫开，防止碎柱表面被损坏；采用地锚连接时，在梁顶预埋U形地锚，每跨内预埋两个地锚与外架拉接。当遇到不能设置连墙件处，必须在近处补设，不得取消。具体设置如下图：连墙件形式一与地锚拉结6、脚手板1）脚手板连接要求牢固，板面平稳，必须用18#以上镀锌铅丝予以绑扎固定在横杆上，作业面必须满铺脚手板。2）脚手板采用对接平铺时,在对接处,与其下侧支撑横杆的距离控制在13015Omm之间，两块脚手板外伸长度之和不大于300mm。3）脚手板采用搭设铺放时，其搭接长度不得小于20Onlnb且在搭接段的中部设有支撑横杆。铺板严禁出现端头超出支承横杆15OnIm以上未作固定的探头板。3f200mm栏杆和挡
