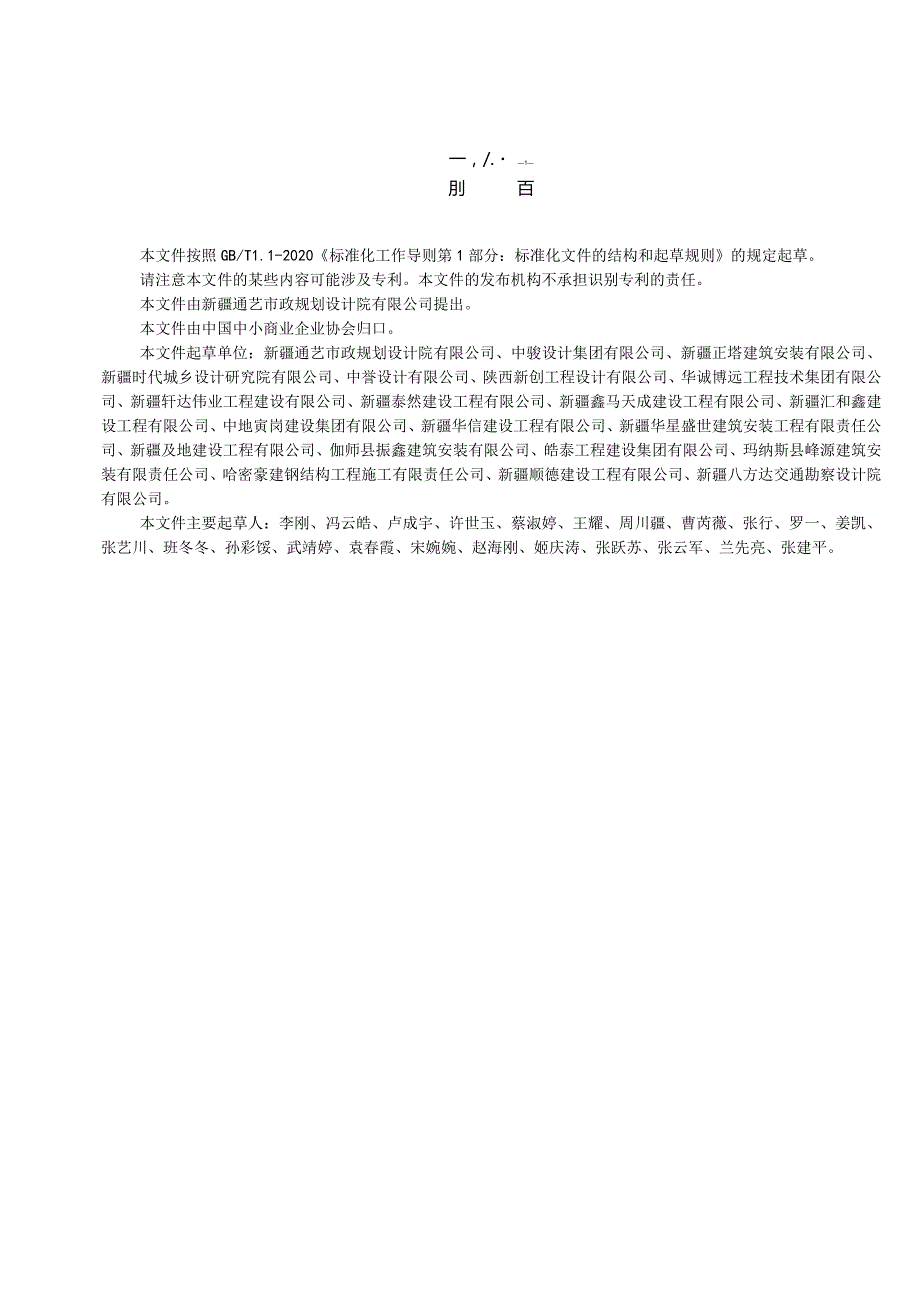

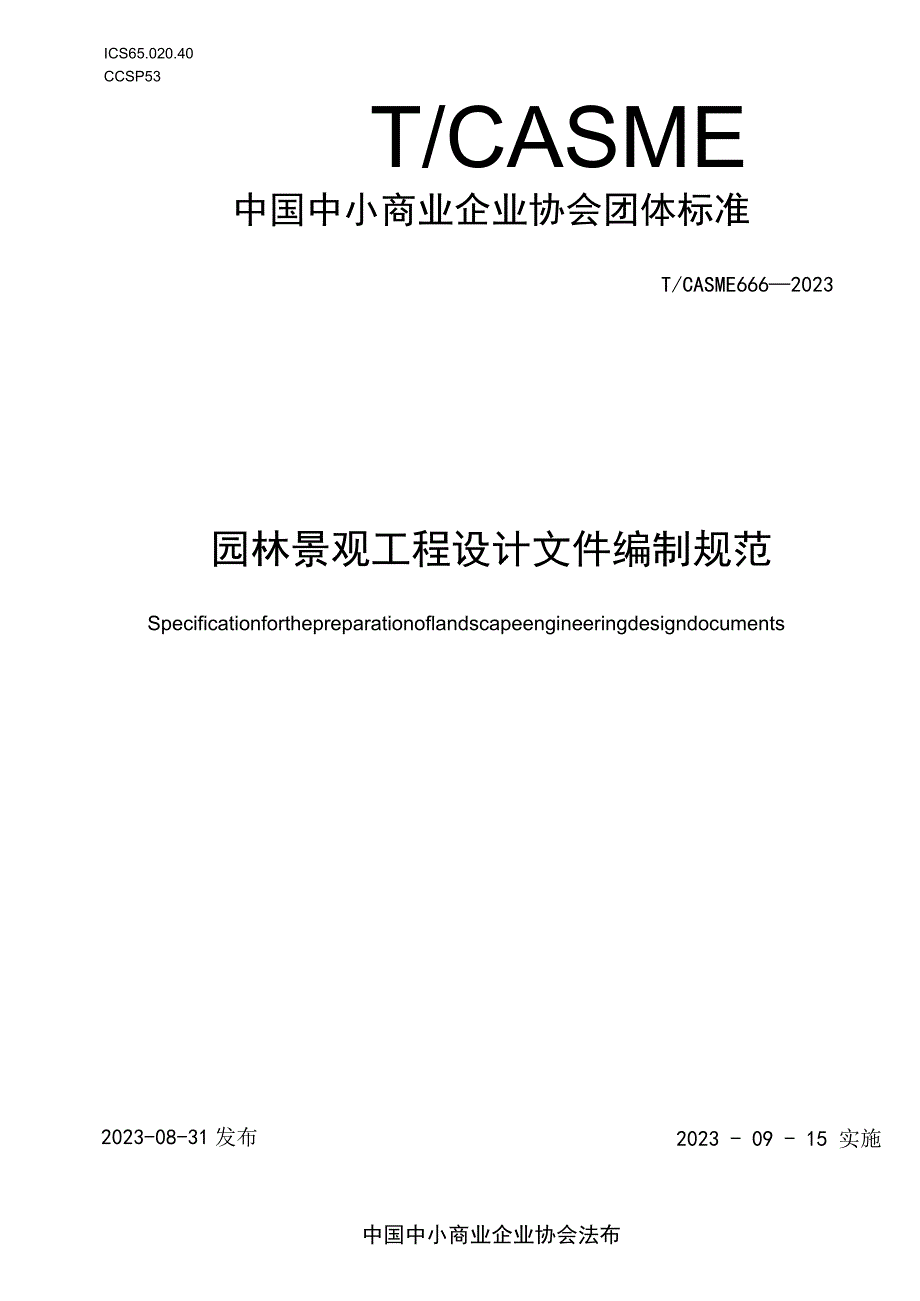

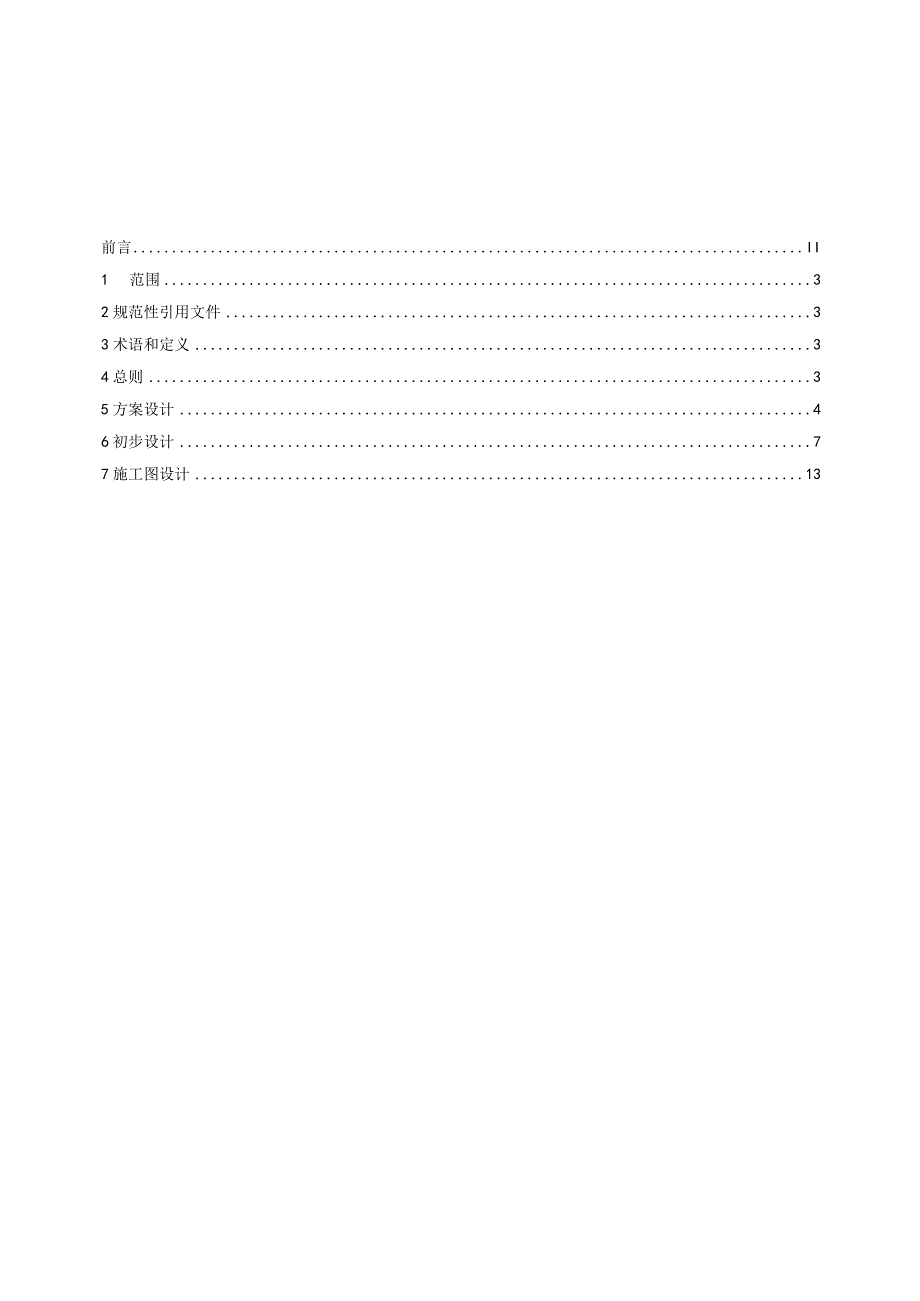

1、ICS65.020.40CCSP53T/CASME中国中小商业企业协会团体标准T/CASME6662023园林景观工程设计文件编制规范Specificationforthepreparationoflandscapeengineeringdesigndocuments2023 - 09 - 15 实施2023-08-31发布中国中小商业企业协会法布前言II1范围32规范性引用文件33术语和定义34总则35方案设计46初步设计77施工图设计13一，/.1刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的
2、发布机构不承担识别专利的责任。本文件由新疆通艺市政规划设计院有限公司提出。本文件由中国中小商业企业协会归口。本文件起草单位：新疆通艺市政规划设计院有限公司、中骏设计集团有限公司、新疆正塔建筑安装有限公司、新疆时代城乡设计研究院有限公司、中誉设计有限公司、陕西新创工程设计有限公司、华诚博远工程技术集团有限公司、新疆轩达伟业工程建设有限公司、新疆泰然建设工程有限公司、新疆鑫马天成建设工程有限公司、新疆汇和鑫建设工程有限公司、中地寅岗建设集团有限公司、新疆华信建设工程有限公司、新疆华星盛世建筑安装工程有限责任公司、新疆及地建设工程有限公司、伽师县振鑫建筑安装有限公司、皓泰工程建设集团有限公司、玛纳斯
3、县峰源建筑安装有限责任公司、哈密豪建钢结构工程施工有限责任公司、新疆顺德建设工程有限公司、新疆八方达交通勘察设计院有限公司。本文件主要起草人：李刚、冯云皓、卢成宇、许世玉、蔡淑婷、王耀、周川疆、曹芮薇、张行、罗一、姜凯、张艺川、班冬冬、孙彩馁、武靖婷、袁春霞、宋婉婉、赵海刚、姬庆涛、张跃苏、张云军、兰先亮、张建平。园林景观工程设计文件编制规范1范围本文件规定了园林景观工程设计文件编制的总则、方案设计、初步设计、施工图设计。本文件适用于各类新建、改建和扩建的园林景观工程设计项目。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注口期的引用文件，仅该日期对应的
4、版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T50001房屋建筑制图统一标准GB/T50103总图制图标准CJJ/T67风景园林制图标准CJJ/T171风景园林标志标准建筑工程设计文件编制深度规定（2016版）（住房城乡建设部建质函（2016）247号）3术语和定义本文件没有需要界定的术语和定义。4总则4.1 设计阶段划分4.1.1 一般分为方案设计、初步设计和施工图设计三个阶段。注：对于技术要求相对简单的工程，经有关部门同意，且合同中未做初步设计的约定，可在方案设计审批后直接进入施工图设计。4.1.2 方案设计注重对设计总体布置及效果的把握；满足编
5、制初步设计文件的需要；提供能源利用及与相关专业之间的衔接；能据以编制投资估算；提供申报有关部门审批的必要文件。4.1.3 初步设计注重对方案设计理念、思路的深化，解决各专业的技术问题，协调各专业技术工种的矛盾，达到计划安排、控制投资及审批要求；满足编制施工图设计文件的需要；解决各专业的技术要求,协调与相关专业之间的关系；能据以编制工程概算；提供申报有关部门审批的必要文件。4.1.4 施工图设计注重具体的施工工艺和做法，满足施工、安装及植物种植需要；湎足设备材料采购、非标准设备制作和施工需要；能据以编制施工图预算。4.2 文件编排各阶段设计文件编排顺序与要求如下：a）封面：写明项目名称、设计阶段
6、、编制单位、编制年月；b）扉页：写明编制单位法定代表人、技术总负责人、项目总负责人、各专业设计负责人的姓名，并经上述人员签署或授权盖章（方案设计阶段可省略）；附设计单位资质证书影印件；c）设计文件目录：目录应从“1”开始编排，不应从“0”开始；目录一般包括序号、图纸编号、图别、图纸名称、图幅、备注（方案设计阶段可省略图幅、备注）；施工图设计文件应按照专业将目录、说明、图纸独立汇编成专业图册；d）设计说明；e）设计图纸：应符合CJJ/T67、CJJ/T171的规定，且符合GB/T50103、GB/T50001中的相关规定。f）投资文件：方案设计阶段编制工程估算书、初步设计阶段编制概算书、施工图阶
7、段编制预算书；概算、预算可单独成册；概算书、预算书应根据合同约定提供。g）满足有关部门审批的必要文件。4.3 其他4.3.1在设计中应选用相应的国家、行业和地方图集，并在设计文件的图纸目录及施工图设计说明中注明被选用图集的名称和编号。4.3.2重复使用其他工程图纸时，应详细了解原图可使用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。4.3.3涉及市政、交通、水利、防汛等专业设计应由具备专业资质的单位完成。4. 3.4在方案设计、初步设计的各阶段应分别计算用地面积，列出经济技术指标表和建筑面积一览表。5. 3.5在施工过程中涉及设计图纸变更时，应注明变更原因，提交设计变更明细和变更
8、图纸内容。其中设计变更明细包括工程名称、工程编号、变更项目、变更日期、变更原因、变更专业以及变更内容，变更内容应以“更改”、“增”、“取消”等词汇阐述变更性质。5方案设计5.1一般规定方案设计阶段内容包括设计说明和设计图纸。5.2设计说明5. 2.1设计依据及相关资料包含以下内容：一一工程概况：介绍工程的基本情况和各专业内容等；一设计依据：政府主管部门批准的项目审批文号；建设单位设计任务书和技术资料；政府有关主管部门对立项报告的批文、用地红线图、项目可行性研究报告、选址及环境评价报告、地质灾害评估报告；设计遵循的主要国家及地方现行规范、规定和技术标准（包括规范、规定、标准的名称、编号、年号和版
9、本号）；一一设计合同或协议书；1:500矢量化现状地形图，坐标系统、坐标值及高程系统；一涉及有建筑设计的项目应由建筑设计单位提供与用地内建筑有关的设计图纸，如总平面图、消防分析图、建筑一层平面图、屋顶平面图、建筑立面图、剖面图，地下管线综合管线图、地下建筑平面图、屋顶绿化覆土深度、建筑性质、体形、高度、色彩、建筑透视图等；一一地域文化特征及人文环境资料；其他相关资料。5. 2.2现状概述及分析包含以下内容：一一概述项目地理区位条件和区域交通条件；一一简述用地内现状自然地形、水体、道路、建筑物、植被和管网的分布状况；简述区域历史文化条件，明确用地内需要保护的文物、古迹、古树名木及其范围；一一简述
10、项目所在地自然环境条件，分析气候、降雨、水文、土壤等情况；一简述用地内对工程不利的因素，如滑坡、崩塌、泥石流等地质灾害情况；一一项目服务人群及其使用需求分析。5. 2.3设计指导思想和设计原则概述设计指导思想和设计遵循的各项原则。5. 2.4总体构思和布局说明设计理念、设计构思、功能分区，应概述空间组织、景观及文化特色。6. 2.5专项设计说明包含以下内容：竖向控制；一一园路设计与交通分析；一一防灾避难和无障碍设计；一一园林建筑、小品方案设计；一一场地铺装设计；驳岸与山石设计；绿化设计：种植设计特点、分区、分类及景观和生态要求；一一给排水、电气设计等有关管网说明；一一消防说明；一一环保、节能措
11、施。5. 2.6经济技术指标、投资估算表包含技术经济指标表、建筑面积一览表、投资估算表。5.3设计图纸5.3.1图纸比例根据项目大小，以整比例完整表达总图为原则。5.3.2区位关系图标明用地在城市的位置及与周边地块的关系。5.3.3综合现状分析图在现状原始地形图上进行综合现状分析，包含以下内容:一图纸比例、指北针或风玫瑰图、图例及必要说明等;一标明用地边界、相邻道路、现状有保留价值的植物、建筑物和构筑物、水系、高压线及市政管线等，明确地质灾害范围及类型。5. 3.4总平面图总平面图应在原始地形图上绘制，包含以下内容：一一图纸比例、指北针或风玫瑰图、图例等；一一标明用地红线及相关的蓝线、绿线、黄
12、线、紫线，并分别注明名称；一一标明用地内需要保护的文物古迹、古树、名木及范围；一一标明周边道路、内部道路、出入口、停车场位置；一用地内建筑的首层外轮廓线、地下建筑的范围线，标明建筑物室内外的标高、层数、出入口等位置；一标明绿地、水景、建筑、园林小品等的名称及图例；一一标明水面标高，场地、道路交叉口的控制标高；一经济技术指标表、建筑面积一览表；一一图纸必要的设计说明。6. 3.5功能分区图划定各功能分区，并标注名称。7. 3.6竖向控制图竖向控制图应在原始地形图上绘制，包含以下内容：一标明用地周边相关环境现状标高、用地内部场地的设计控制标高以及地形改造标高；一一标明建筑物室内外的标高以及与周边场
13、地竖向的关系；一一设计道路交叉口的标高；一用地内水体的年常水位、最高水位、最低水位（池底）标高；一一主要剖面图。注：简单项目可与总平面图合并。8. 3.7交通组织图包含以下内容：确定主次入口、停车场位置；一一划分园路的等级；一一分析用地与外部交通的关系；一一分析园路功能及内部交通组织方式；无障碍设施布局和无障碍交通流线组织；一一明确消防救灾及紧急避灾通道。5. 3.8绿化布局图包含以下内容：明确种植设计的范围；一一标明保留或利用的现状植物；标明种植范围内的乔木、灌木、草坪的范围，配置方式及层次结构，明确主要观赏植物形态（可给出参考图片）；一明确基调树种和主要选用树种。5. 3.9重要景点（节点
14、）设计图绘制重要景点（节点）平面设计图、效果图、必要的断面图等。6. 3.10园林建筑及重要园林小品方案设计图包含以下内容：一一标明位置、平面形式、尺寸，说明设计意图和风格特点；一一园林小品应提供形式、色彩、材质、控制尺寸；一一能体现设计意图的效果图或示意图。7. 3.11综合管线及灯饰示意图根据工程要求，绘制给水、排水、电气等相关工程设备管网的主管线示意图及其容量估算、主要灯饰示意图。6初步设计7.1 一般规定初步设计阶段常用图纸比例宜符合表1的规定，可根据项目实际调整。表1初步设计阶段常用图纸比例图纸内容常用比例总图（总平面图）1:500,1:1000,1:2000竖向设计图1:500,1
15、:1000主要道路、地面铺装图1:200,1:500建筑物、小品设计图1:50,1:100重点部位详图1:5,1:10,1:20植物配置图1:500,1:1000结构布置图1:50,1:100,1:200给水排水总平面图1:300,1:500电气总平面图1:500,1:10006.2初步设计总说明8. 2.1工程概况及现状概述包含以下内容：一一介绍工程的基本情况和各专业内容等；一一简述水文气象、地形地貌及地质条件、基础设施条件、植被资源等；一一描述用地内原有建筑、道路、水体、植被、管网等现状情况。9. 2.2设计依据包含以下内容：一一政府主管部门或有关单位批准的方案设计审批文号或文件；一政府有关主管部门对立项报告的批文，用地红线图，项目可行性研究报告，选址及环境评价报告，地质灾害评估报告，地质勘察报告；一一设计遵循的主要国家及地方现行规范、规定和技术标准；一一设计任务书或协议书
