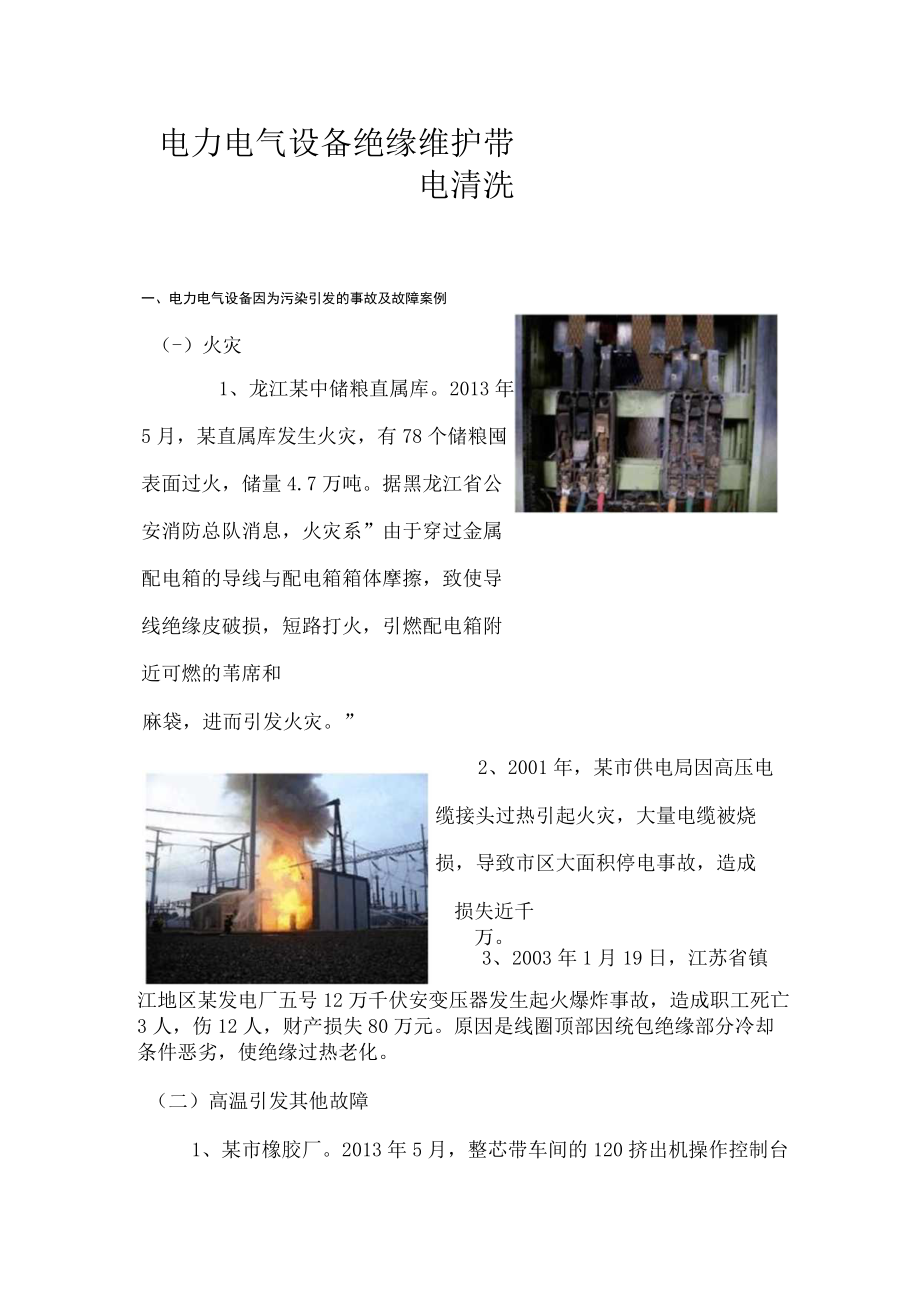

1、电力电气设备绝缘维护带电清洗一、电力电气设备因为污染引发的事故及故障案例（-）火灾1、龙江某中储粮直属库。2013年5月，某直属库发生火灾，有78个储粮囤表面过火，储量4.7万吨。据黑龙江省公安消防总队消息，火灾系”由于穿过金属配电箱的导线与配电箱箱体摩擦，致使导线绝缘皮破损，短路打火，引燃配电箱附近可燃的苇席和麻袋，进而引发火灾。”2、2001年，某市供电局因高压电缆接头过热引起火灾，大量电缆被烧损，导致市区大面积停电事故，造成损失近千万。3、2003年1月19日，江苏省镇江地区某发电厂五号12万千伏安变压器发生起火爆炸事故，造成职工死亡3人，伤12人，财产损失80万元。原因是线圈顶部因统包
2、绝缘部分冷却条件恶劣，使绝缘过热老化。（二）高温引发其他故障1、某市橡胶厂。2013年5月，整芯带车间的120挤出机操作控制台经常出现高温（温度高达60）自动停机的现象，经维修人员使用吹风机对120挤出机进行了除尘后，仍然无法解决此问题，对生产造成了极大的影响和损失。2、2003年，河北某钢厂的中部站高压开关柜过热爆炸，导致了该钢厂的50吨炼铁高炉停转，近三十吨的钢水凝固在炉中，直接经济损失高达数千万元。（三）漏电伤人1、2003年5月31日，某电厂检修人员进入电除尘器绝缘子室处理#3炉三电场阻尼电阻故障时，造成了检修人员触电死亡。（四）设备烧毁（-）污秽对设备的危害1、环境中的微尘沉积在外绝
3、缘表面形成一层污秽物，污层中包含金属微粒、油、尘土和受潮能溶的盐、酸、碱类等物质，当遇到雾、露和细雨等条件时，电导增大，绝缘性能下降，极易发生漏电、污闪、闪络等现象。2、金属表面受空气中氧的作用，会生成一层氧化物，会致使触点电阻上升，进而引起触点温度升高，容易产生跳火现象。3、设备附近因静电作用，使微尘极化甚至电离，吸附在带电体表面，极化微尘伸延到一定程度，就容易引起放电。4、触点受灰尘或它物污染造成电阻升高，焦耳热增大，严重时引起火灾。（二）电化学腐蚀电力设备要构成一个完整的系统，需要有许多零部件，如继电器、接线端子、开关、指示灯、导线以及上百个电气连接器等。这些部件由各种不同的金属制成。很
4、明显，在受污染的酸性环境下设备会产生许多电偶或原电池，构成整个系统的各种部件置身于大气环境中，受环境的腐蚀侵袭，因而会产生许多与综合腐蚀有关的问题。由此可以看出由于设备自身工作特性和所处工作环境的影响，电力设备的污染已经成为巨大的安全隐患。（三）温度温度对电子元器件固有特性的影响器件名称污垢引起温度变化的影响超过限值时的行为半导体器件每增加10可靠性降低25%当超过65时将引起故障负荷过高时，额定功率下电阻器件每变化I（TC,阻值变化1%降电容器件温度升高时，使用寿命缩短每增加10,寿命降低50%电真空器件温度过高时，工作特性变坏超过限值时，加速老化温差的变化以及由此带来的一系列影响对二次设备
5、的危害也是不可忽略的。使元器件表面的温度升高。数据表明，当温度升高I（TC,设备的可靠性将下降25%当温度继续上升，可能会将耐温性较差的元器件或者接线烧坏。产生静电，当它能量积累到一定程度，妨碍它中和的绝缘体再也阻挡不住时，即发生剧烈放电，即静电放电SD）,这时的最高电压可达几千乃至几万伏，势必对静电敏感组件造成损害；静电放电（ESD）及电气过载（EOS）对电子元器件造成损害的主要机理有热二次击穿、金属镀层熔融、介质击穿、气弧放电、表面击穿、体击穿等等。对设备造成电磁干扰。各种各样的软件故障表现为：不稳定、乱码、误码等。盐污溶于空气中的水分，造成电化学微电路，对设备表面造成腐蚀。造成接触不良，
6、当污染严重时会造成在线监测仪器不能报警及不能正常工作。以上这些将对设备的安全运行带来极大的隐患。要保证设备运行的安全，避免固体颗粒状污染物对它们造成影响，定期清洗维护是必须的。三、绝缘维护带电清洗技术介绍（一）绝缘维护带电清洗技术的定义绝缘维护带电清洗技术是指对运行中的电力、电气、电子设备在“不停电、不停止运行”的前提下，利用高绝缘、不燃烧、易挥发、环保型等特性的清洗剂，由专业技术人员使用专用设备、工具遵循特定操作规程进行作业的清洗维护技术。清洗后会形成半永久性的保护膜,具有憎水、防霉、提高绝缘值、抗氧化等对设备的保护作用，改善或消除外绝缘泄漏电流，使电力设备恢复或接近其原设计安全性能水平。它
7、包括带电清扫、带电清洗、绝缘保护三大技术，能迅速彻底清除电力设备表面及深层的各种静电、灰尘、油污、盐份、炭渍、酸碱气体、带电粒子等综合污染物。能使设备恢复到原有的绝缘水平，彻底的杜绝污闪等事故的发生。（二）设备维护的新理念正确的清洗维护能够在整个维护工作中起到预先防范、主动维护的作用，把故障隐患消灭在萌芽状态下，彻底杜绝污闪等事故的发生。绝缘维护带电清洗，能将过去的被动维护变为主动维护，表面维护变为深度清洁养护，局部维护变为系统维护。绝缘维护带电清洗，是设备运维观念革命性的改变，是社会进步的必然！（三）电力绝缘维护带电清洗的范围35KV、IloKV、220KV、330KV、500KV变电站（包
8、含变压器，瓷瓶，绝缘子，套管，母线，隔离开关，断路器，互感器，避雷器等）；变压器（包含干式变压器、湿式变压器）；绝缘子；电气柜（包含高低压开关柜，配电柜等）；控制柜（包括PLC控制柜、变频控制柜、低压控制柜、高压控制柜、电源控制柜等）；电机；发电机组四、绝缘维护带电清洗的好处及效果（-）清洗变压器的好处1、预防因设备绝缘层腐蚀或设备元器件缝隙间金属粉尘等污染物造成的线路短路等恶性事故发生。2、恢复因污染而降低的设备绝缘值，消除设备运行中诸多软性故障。3、终止各类酸碱污染物对设备元器件的腐蚀，延长设备使用寿命，为企业和全社会节约生产成本。4、变压器绝缘子、油枕、散热器及整个外壳上的各类重油污、结
9、痂型、锈蚀类污染物一扫而光，从而根除了漏电现象。5、清洗过后的变压器，散热均匀，不会出现因过度热量聚集导致变压器烧毁。（二）清洗电气柜的好处1、防止设备短路，因污秽沉积而漏电。2、恢复绝缘值。3、预防设备因散热不良而引发的高温报警。4、预防设备因酸碱污染物的腐蚀造成的老化。5、延长设备使用寿命。6、消除其它软性故障。五、绝缘维护带电清洗优势（-）技术优势1、应用范围广。能清洗各种电压等级的电气设备。2、操作简便快捷。可仅用单枪清洗，对液泵及液柱长度无特殊要求。3、清洗的安全性与外绝缘的污秽程度无关，因而可清洗各种盐分,各种污秽程度的污垢，清洗时不会引起邻相闪络。4、清洗洁净度高、快速彻底。该清
10、洗剂去油能力特强。另外由于使用了绝缘清洗枪，可保持枪口与外绝缘在最佳清洗距离下进行喷洗,且没有死角，清洗效果良好。5、在空气湿度大的时候，清洗剂可迅速排除电气设备上的潮气。6、该清洗剂为中性，无毒、无害，在接触空气后1-2小时内即全部挥发干净，无残留，因而对设备无腐蚀对，对人体无害，对环境无污染。(-)效益分析1、延长设备使用寿命3-5年2、节约用电量设备表面和内部形成的灰尘、纤维尘、油污、潮气、炭渍等综合污染物，影响设备的散热，大大增加了设备的耗电量，如变频器、控制柜等。通过对设备进行绝缘维护带电清洗，可以降低设备用电量10%左右。3、减少维修次数、节约维护成本通过绝缘维护带电清洗，可以有效减少每年设备日常维修次数2次。同时降低了设备的更换成本，也避免了设备不正常运行带来的系列连锁损失。4、避免事故发生(1)避免火灾事故。电力电气设备因为污染造成的污闪和短路打火引起的火灾给企业带来的损失不可估量，少则几万，大则上千万，而且火灾等事故给企业带来的社会影响更不可估量。（2）避免漏电伤人事故。5、避免停电带来的损失六、绝缘维护带电清洗技术在钢铁行业的应用案例（一）包钢集团（二）安阳钢铁集包括配电柜、变频器等设备。()武汉钢铁集团鄂城钢铁（五）徐州东南钢铁（六）太钢集团
