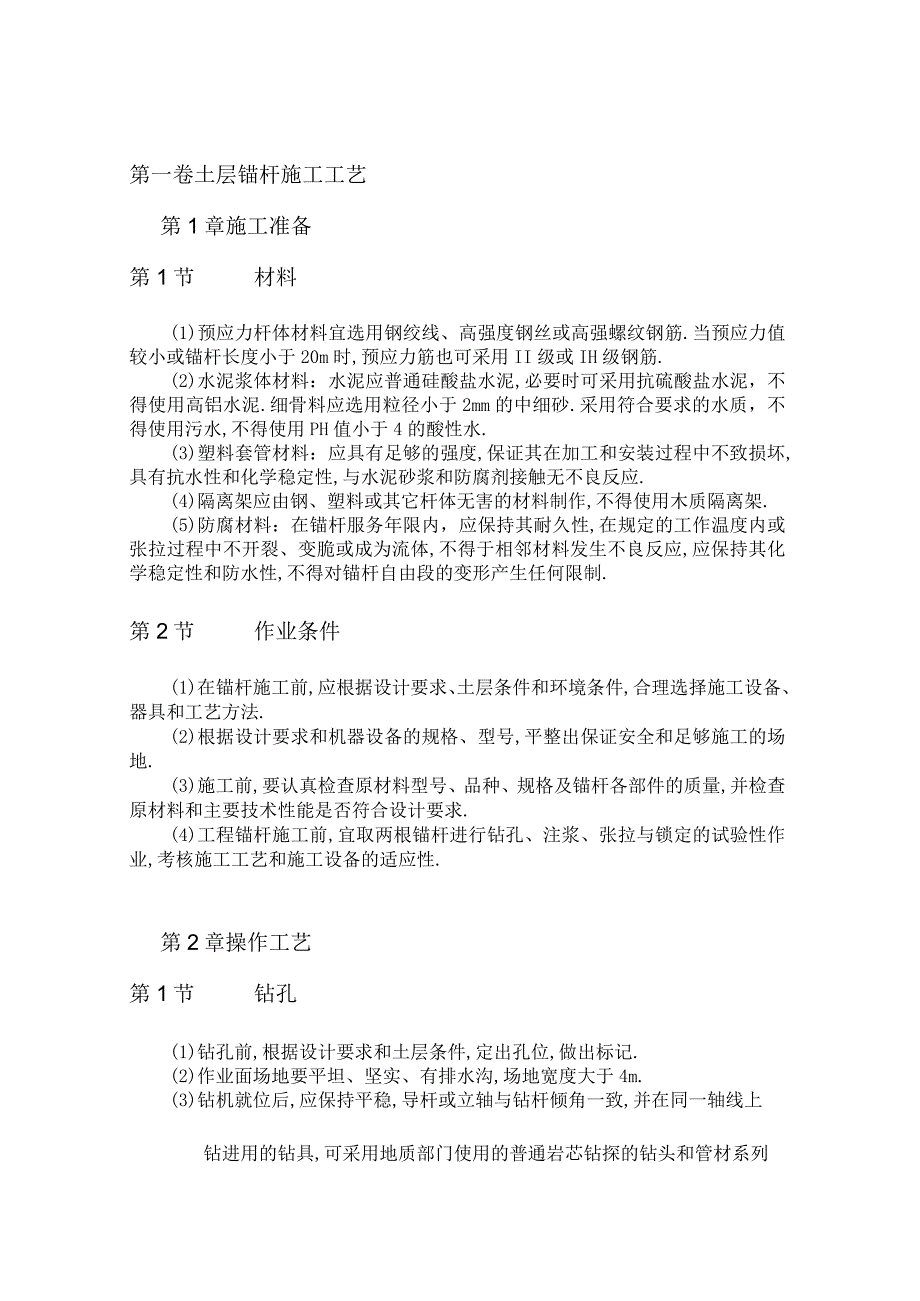

土层锚杆施工工艺工程文档范本.docx_第1页
第1页 / 共5页

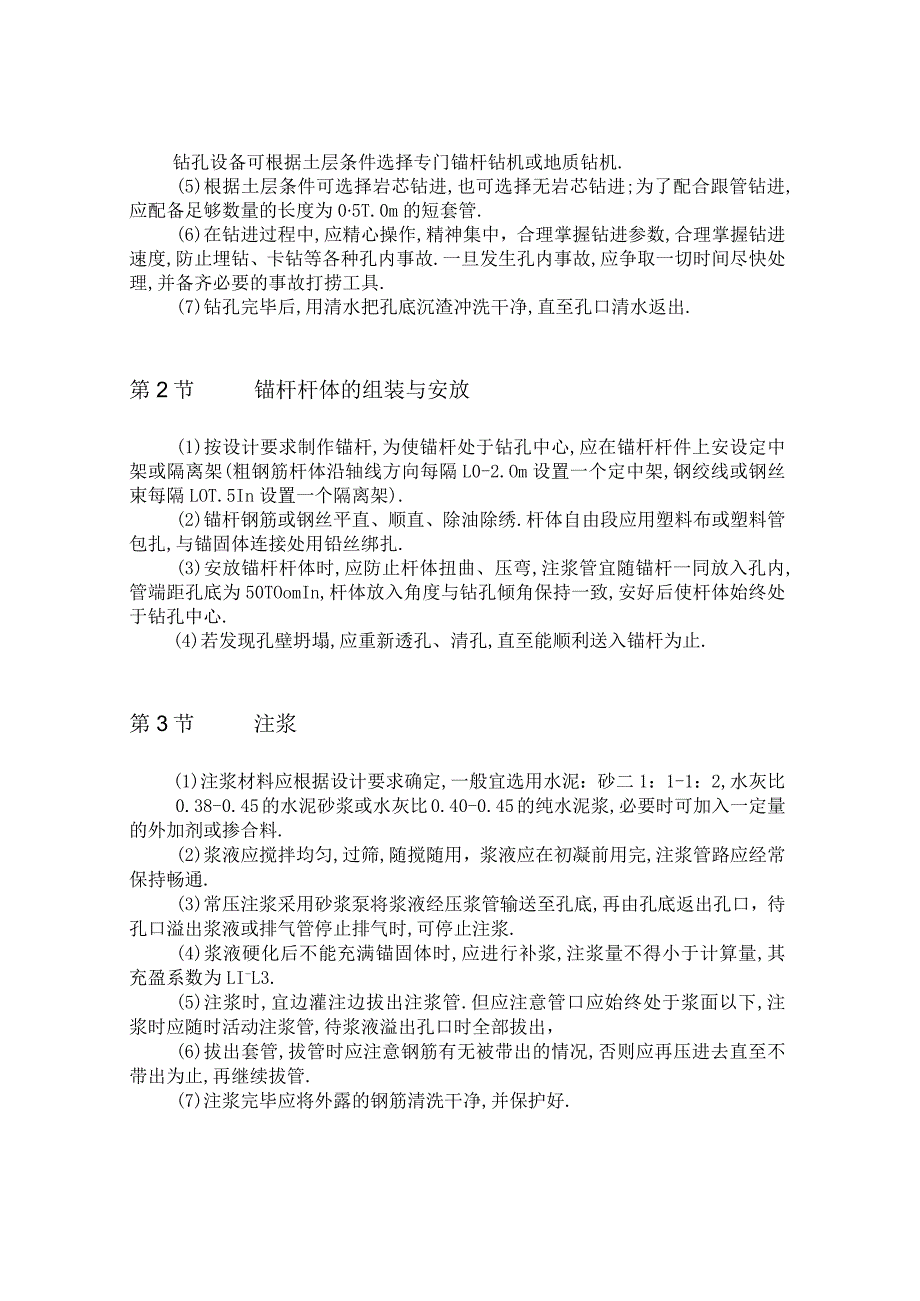

土层锚杆施工工艺工程文档范本.docx_第2页
第2页 / 共5页

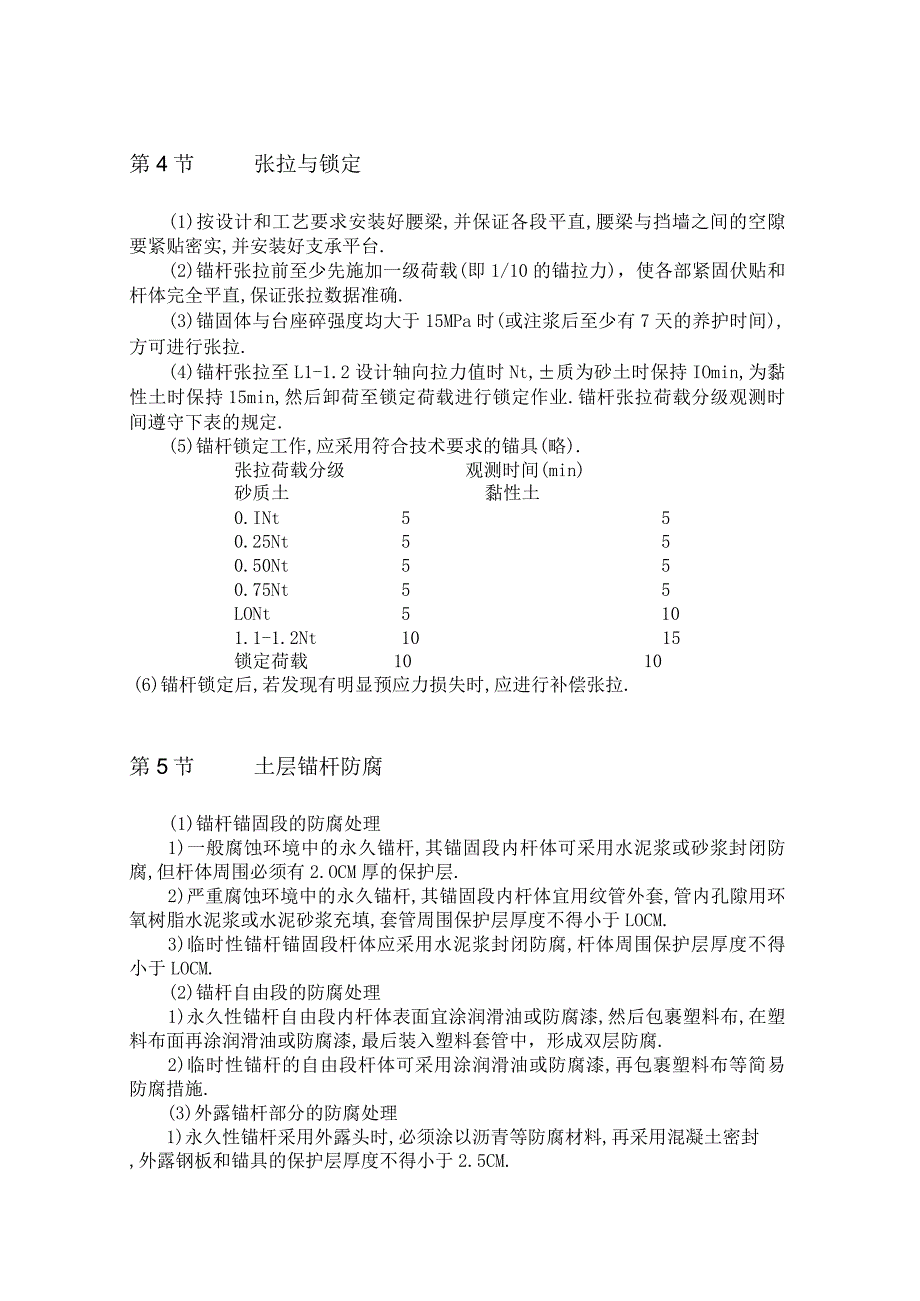

土层锚杆施工工艺工程文档范本.docx_第3页
第3页 / 共5页
土层锚杆施工工艺工程文档范本.docx_第4页
第4页 / 共5页
土层锚杆施工工艺工程文档范本.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《土层锚杆施工工艺工程文档范本.docx》由会员分享,可在线阅读,更多相关《土层锚杆施工工艺工程文档范本.docx(5页珍藏版)》请在第壹文秘上搜索。

1、第一卷土层锚杆施工工艺第1章施工准备第1节材料(1)预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋.当预应力值较小或锚杆长度小于20m时,预应力筋也可采用II级或IH级钢筋.(2)水泥浆体材料:水泥应普通硅酸盐水泥,必要时可采用抗硫酸盐水泥,不得使用高铝水泥.细骨料应选用粒径小于2mm的中细砂.采用符合要求的水质,不得使用污水,不得使用PH值小于4的酸性水.(3)塑料套管材料:应具有足够的强度,保证其在加工和安装过程中不致损坏,具有抗水性和化学稳定性,与水泥砂浆和防腐剂接触无不良反应.(4)隔离架应由钢、塑料或其它杆体无害的材料制作,不得使用木质隔离架.(5)防腐材料:在锚杆服务年限内,

2、应保持其耐久性,在规定的工作温度内或张拉过程中不开裂、变脆或成为流体,不得于相邻材料发生不良反应,应保持其化学稳定性和防水性,不得对锚杆自由段的变形产生任何限制.第2节作业条件(1)在锚杆施工前,应根据设计要求、土层条件和环境条件,合理选择施工设备、器具和工艺方法.(2)根据设计要求和机器设备的规格、型号,平整出保证安全和足够施工的场地.(3)施工前,要认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料和主要技术性能是否符合设计要求.(4)工程锚杆施工前,宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业,考核施工工艺和施工设备的适应性.第2章操作工艺第1节钻孔(1)钻孔前,根据设

3、计要求和土层条件,定出孔位,做出标记.(2)作业面场地要平坦、坚实、有排水沟,场地宽度大于4m.(3)钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上钻进用的钻具,可采用地质部门使用的普通岩芯钻探的钻头和管材系列钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机.(5)根据土层条件可选择岩芯钻进,也可选择无岩芯钻进;为了配合跟管钻进,应配备足够数量的长度为05T.0m的短套管.(6)在钻进过程中,应精心操作,精神集中,合理掌握钻进参数,合理掌握钻进速度,防止埋钻、卡钻等各种孔内事故.一旦发生孔内事故,应争取一切时间尽快处理,并备齐必要的事故打捞工具.(7)钻孔完毕后,用清水把孔底

4、沉渣冲洗干净,直至孔口清水返出.第2节锚杆杆体的组装与安放(1)按设计要求制作锚杆,为使锚杆处于钻孔中心,应在锚杆杆件上安设定中架或隔离架(粗钢筋杆体沿轴线方向每隔L0-2.Om设置一个定中架,钢绞线或钢丝束每隔LOT.5In设置一个隔离架).(2)锚杆钢筋或钢丝平直、顺直、除油除绣.杆体自由段应用塑料布或塑料管包扎,与锚固体连接处用铅丝绑扎.(3)安放锚杆杆体时,应防止杆体扭曲、压弯,注浆管宜随锚杆一同放入孔内,管端距孔底为50TOomIn,杆体放入角度与钻孔倾角保持一致,安好后使杆体始终处于钻孔中心.(4)若发现孔壁坍塌,应重新透孔、清孔,直至能顺利送入锚杆为止.第3节注浆(1)注浆材料应

5、根据设计要求确定,一般宜选用水泥:砂二1:1-1:2,水灰比0.38-0.45的水泥砂浆或水灰比0.40-0.45的纯水泥浆,必要时可加入一定量的外加剂或掺合料.(2)浆液应搅拌均匀,过筛,随搅随用,浆液应在初凝前用完,注浆管路应经常保持畅通.(3)常压注浆采用砂浆泵将浆液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注浆.(4)浆液硬化后不能充满锚固体时,应进行补浆,注浆量不得小于计算量,其充盈系数为LI-L3.(5)注浆时,宜边灌注边拔出注浆管.但应注意管口应始终处于浆面以下,注浆时应随时活动注浆管,待浆液溢出孔口时全部拔出,(6)拔出套管,拔管时应注意钢筋

6、有无被带出的情况,否则应再压进去直至不带出为止,再继续拔管.(7)注浆完毕应将外露的钢筋清洗干净,并保护好.第4节张拉与锁定(1)按设计和工艺要求安装好腰梁,并保证各段平直,腰梁与挡墙之间的空隙要紧贴密实,并安装好支承平台.(2)锚杆张拉前至少先施加一级荷载(即1/10的锚拉力),使各部紧固伏贴和杆体完全平直,保证张拉数据准确.(3)锚固体与台座碎强度均大于15MPa时(或注浆后至少有7天的养护时间),方可进行张拉.(4)锚杆张拉至L1-1.2设计轴向拉力值时Nt,质为砂土时保持IOmin,为黏性土时保持15min,然后卸荷至锁定荷载进行锁定作业.锚杆张拉荷载分级观测时间遵守下表的规定.(5)

7、锚杆锁定工作,应采用符合技术要求的锚具(略).张拉荷载分级观测时间(min)砂质土黏性土0.INt550.25Nt550.50Nt550.75Nt55LONt5101.1-1.2Nt1015锁定荷载1010(6)锚杆锁定后,若发现有明显预应力损失时,应进行补偿张拉.第5节土层锚杆防腐(1)锚杆锚固段的防腐处理1)一般腐蚀环境中的永久锚杆,其锚固段内杆体可采用水泥浆或砂浆封闭防腐,但杆体周围必须有2.OCM厚的保护层.2)严重腐蚀环境中的永久锚杆,其锚固段内杆体宜用纹管外套,管内孔隙用环氧树脂水泥浆或水泥砂浆充填,套管周围保护层厚度不得小于LOCM.3)临时性锚杆锚固段杆体应采用水泥浆封闭防腐,

8、杆体周围保护层厚度不得小于LOCM.(2)锚杆自由段的防腐处理1)永久性锚杆自由段内杆体表面宜涂润滑油或防腐漆,然后包裹塑料布,在塑料布面再涂润滑油或防腐漆,最后装入塑料套管中,形成双层防腐.2)临时性锚杆的自由段杆体可采用涂润滑油或防腐漆,再包裹塑料布等简易防腐措施.(3)外露锚杆部分的防腐处理1)永久性锚杆采用外露头时,必须涂以沥青等防腐材料,再采用混凝土密封,外露钢板和锚具的保护层厚度不得小于2.5CM.2)永久性锚杆采用盒具密封时,必须用润滑油填充盒具的空隙.3)临时性锚杆的锚头宜采用沥青防腐.第3章质量标准第1节保证项目(1)锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合设计

9、要求(2)锚固体的直径、标高、深度和倾角必须符合设计要求.(3)锚杆的组装和安放必须符合土层锚杆设计与施工规范(CECS22:90)的要求.(4)锚杆的张拉、锁定和防锈处理必须符合设计和施工规范的要求.(5)土层锚杆的试验和监测必须符合设计和施工规范的规定.第2节基本项目(1)水泥、砂浆及接驳器必须经过试验,并符合设计和施工规范的要求,有合格的试验资料.(2)在进行张拉和锁定时,台座的承压面应平整,并与锚杆的轴线方向垂直.(3)进行基本试验时,所施加最大试验荷载(QMAX)不应超过钢丝、钢绞线、钢筋强度标准值的08倍.(4)基本试验所得的总弹性位移应超过自由段理论弹性伸长的80%,且小于自由段

10、长度与1/2锚固段长度之和的理论弹性伸长.第3节允许偏差(1)锚杆水平方向孔距误差不应大于50MM,垂直方向孔距误差不应大于100MM(2)钻孔底部的偏斜尺寸不应大于锚杆长度的3%.(3)锚杆孔深不应小于设计长度,也不宜大于设计长度的1%.(4)锚杆锚头部分的防腐处理应符合设计要求.第4章施工注意事项第1节避免工程质量通病(1)根据设计要求和土层条件,认真编制施工组织设计,选择合理的钻进方法,认真操作,防止发生钻孔坍塌、掉块、涌砂和缩径,保证锚杆顺利安插和顺利灌注.(2)按设计要求正确组装锚杆,正确绑扎,认真安插,确保锚杆安装质(3)按设计要求严格控制水泥浆水泥砂浆配合比,掌握搅拌质量,并使注

11、浆设备和管路处于良好工作状态.(4)根据所用锚杆类型正确选用锚具,并正确安装台座和张拉设备,保证试验数据准确可靠.第2节主要安全技术措施(1)施工前应认真进行技术交底,施工中应明确分工,统一指挥.(2)各种设备应处于完好状态.(3)张拉设备应牢靠,试验时应采取防范措施,防止夹具飞出伤人.(4)注浆管路应畅通,防止塞泵、塞管.(5)机械设备的运转部位应有安全防护装置.(6)电器设备应设接地、接零,并由持证人员安装操作,电缆、电线必须架空(7)施工人员进入现场应戴安全帽,操作人员应精神集中,遵守有关安全规程.(8)锚杆钻机应安设安全可靠的反力装置.(9)在有地下承压水地层钻进,孔口必须设置可靠的防喷装置,一旦发生漏水涌砂时能及时封住孔口.(Io)锚杆各条钢筋的连接要牢靠,严防在张拉时发生脱扣现象.第3节产品保护(1)施工时,应注意保护定位标准桩,轴线引桩,水准桩,防止碰撞位移.(2)夜间施工时,应合理安排施工顺序,有足够的照明设施,防止配合比不准确.(3)锚杆的非锚固段及锚头部分要及时作防腐处理,永久性锚杆必须进行双层防腐,临时性锚杆可采用简单防腐.
