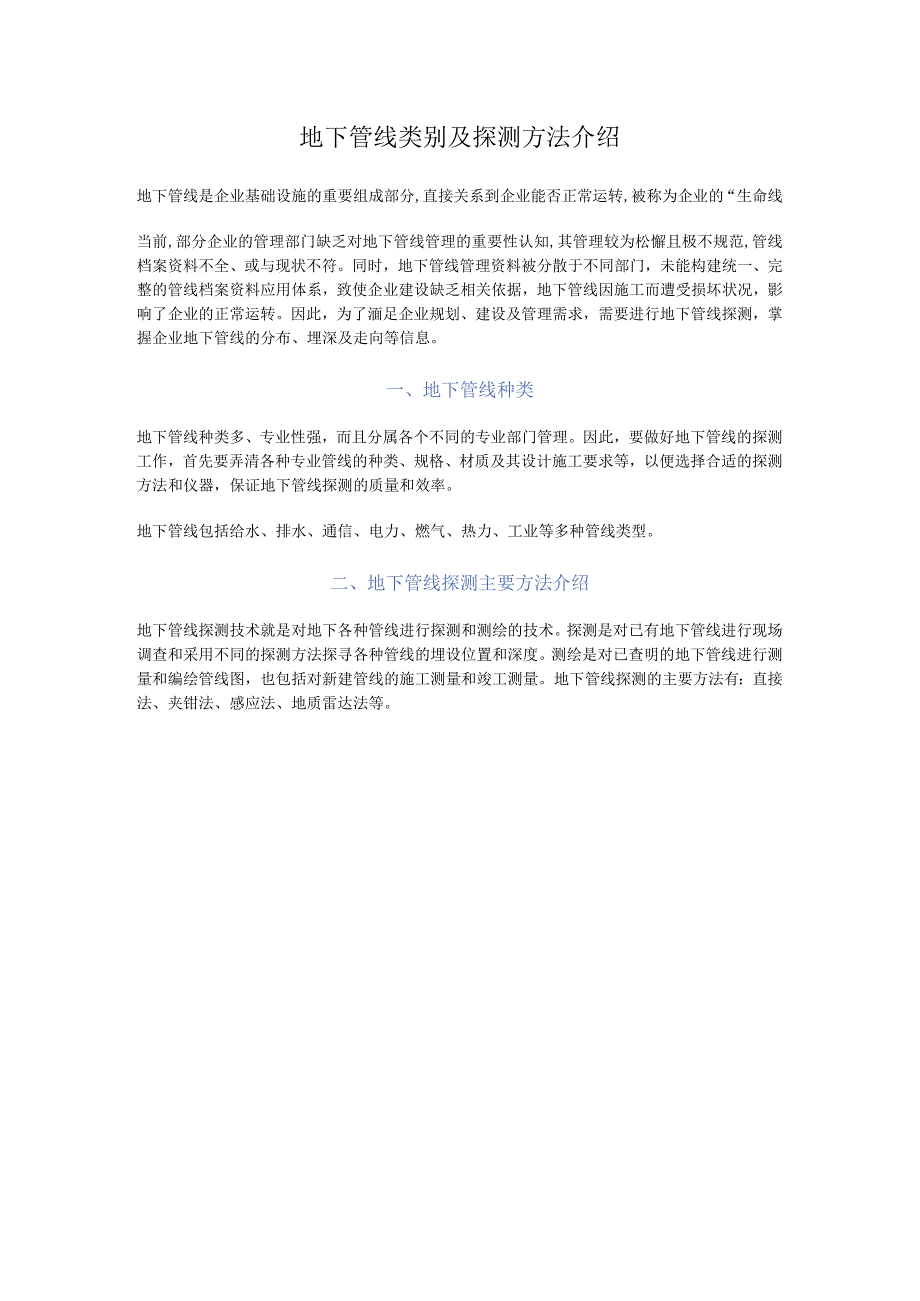

1、地下管线类别及探测方法介绍地下管线是企业基础设施的重要组成部分,直接关系到企业能否正常运转,被称为企业的“生命线当前,部分企业的管理部门缺乏对地下管线管理的重要性认知,其管理较为松懈且极不规范,管线档案资料不全、或与现状不符。同时,地下管线管理资料被分散于不同部门,未能构建统一、完整的管线档案资料应用体系,致使企业建设缺乏相关依据,地下管线因施工而遭受损坏状况,影响了企业的正常运转。因此,为了湎足企业规划、建设及管理需求,需要进行地下管线探测,掌握企业地下管线的分布、埋深及走向等信息。一、地下管线种类地下管线种类多、专业性强,而且分属各个不同的专业部门管理。因此,要做好地下管线的探测工作,首先

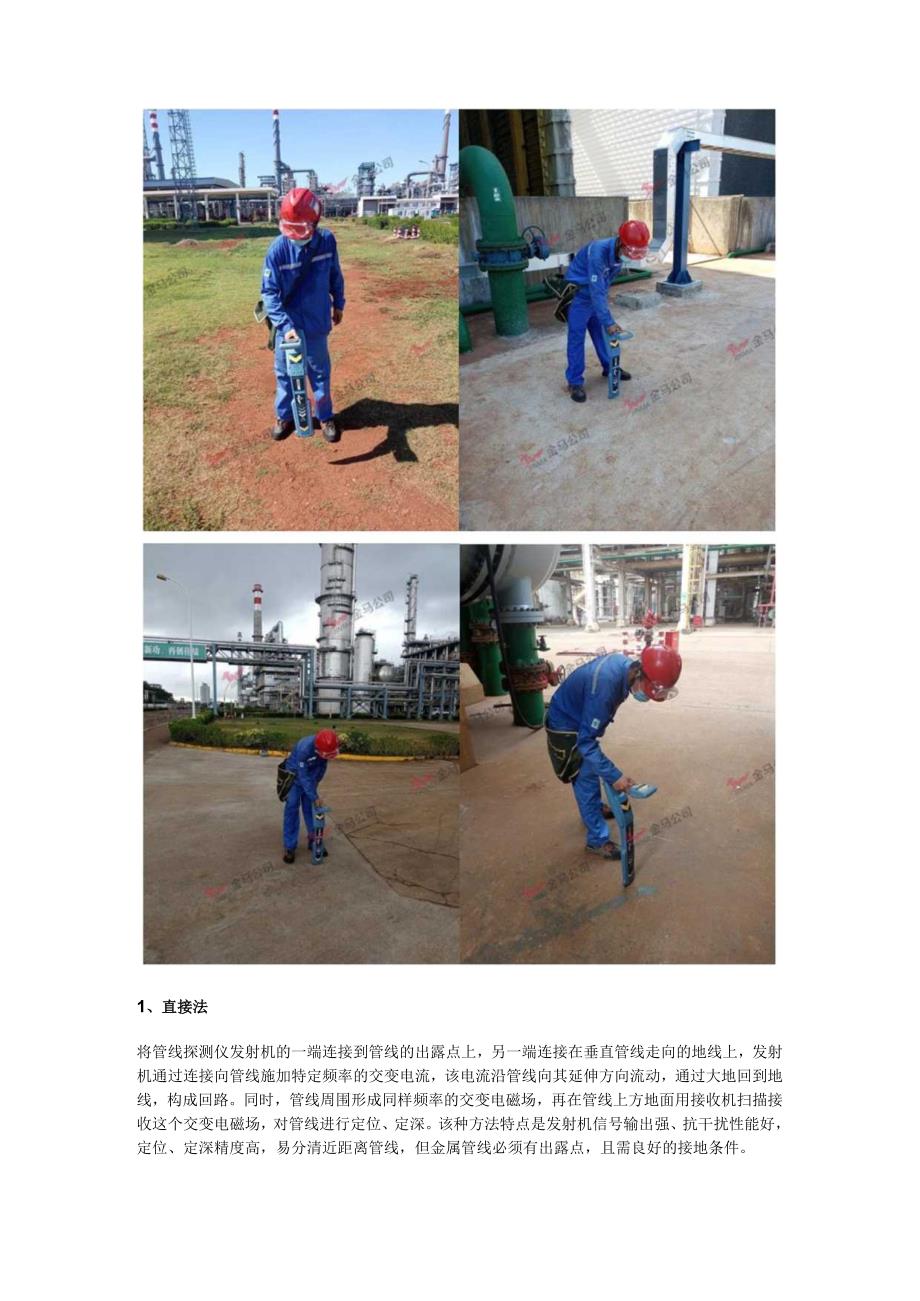

2、要弄清各种专业管线的种类、规格、材质及其设计施工要求等,以便选择合适的探测方法和仪器,保证地下管线探测的质量和效率。地下管线包括给水、排水、通信、电力、燃气、热力、工业等多种管线类型。二、地下管线探测主要方法介绍地下管线探测技术就是对地下各种管线进行探测和测绘的技术。探测是对已有地下管线进行现场调查和采用不同的探测方法探寻各种管线的埋设位置和深度。测绘是对已查明的地下管线进行测量和编绘管线图,也包括对新建管线的施工测量和竣工测量。地下管线探测的主要方法有:直接法、夹钳法、感应法、地质雷达法等。1、直接法将管线探测仪发射机的一端连接到管线的出露点上,另一端连接在垂直管线走向的地线上,发射机通过连

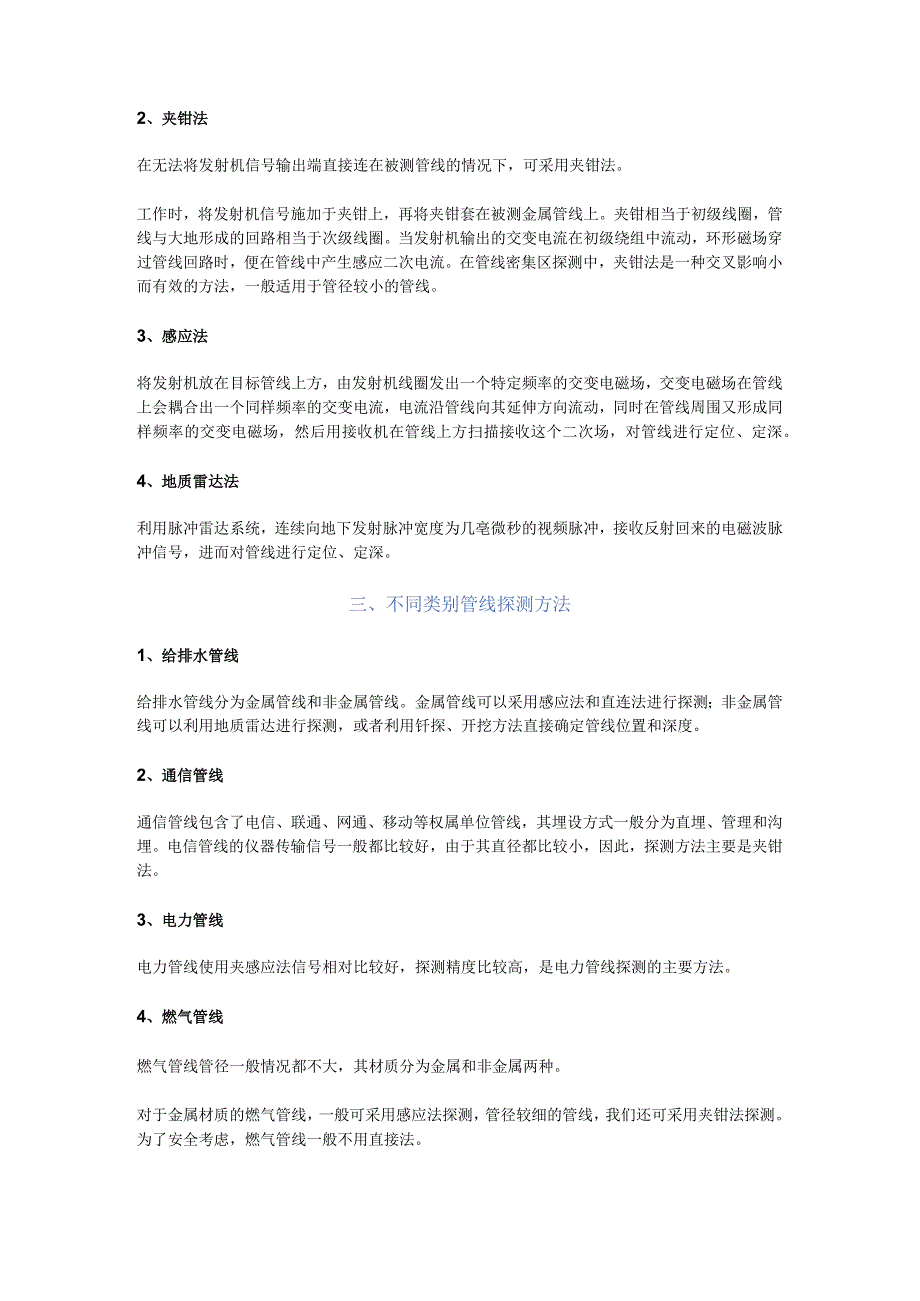

3、接向管线施加特定频率的交变电流,该电流沿管线向其延伸方向流动,通过大地回到地线,构成回路。同时,管线周围形成同样频率的交变电磁场,再在管线上方地面用接收机扫描接收这个交变电磁场,对管线进行定位、定深。该种方法特点是发射机信号输出强、抗干扰性能好,定位、定深精度高,易分清近距离管线,但金属管线必须有出露点,且需良好的接地条件。2、夹钳法在无法将发射机信号输出端直接连在被测管线的情况下,可采用夹钳法。工作时,将发射机信号施加于夹钳上,再将夹钳套在被测金属管线上。夹钳相当于初级线圈,管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动,环形磁场穿过管线回路时,便在管线中产生感应
4、二次电流。在管线密集区探测中,夹钳法是一种交叉影响小而有效的方法,一般适用于管径较小的管线。3、感应法将发射机放在目标管线上方,由发射机线圈发出一个特定频率的交变电磁场,交变电磁场在管线上会耦合出一个同样频率的交变电流,电流沿管线向其延伸方向流动,同时在管线周围又形成同样频率的交变电磁场,然后用接收机在管线上方扫描接收这个二次场,对管线进行定位、定深。4、地质雷达法利用脉冲雷达系统,连续向地下发射脉冲宽度为几亳微秒的视频脉冲,接收反射回来的电磁波脉冲信号,进而对管线进行定位、定深。三、不同类别管线探测方法1、给排水管线给排水管线分为金属管线和非金属管线。金属管线可以采用感应法和直连法进行探测;
5、非金属管线可以利用地质雷达进行探测,或者利用钎探、开挖方法直接确定管线位置和深度。2、通信管线通信管线包含了电信、联通、网通、移动等权属单位管线,其埋设方式一般分为直埋、管理和沟埋。电信管线的仪器传输信号一般都比较好,由于其直径都比较小,因此,探测方法主要是夹钳法。3、电力管线电力管线使用夹感应法信号相对比较好,探测精度比较高,是电力管线探测的主要方法。4、燃气管线燃气管线管径一般情况都不大,其材质分为金属和非金属两种。对于金属材质的燃气管线,一般可采用感应法探测,管径较细的管线,我们还可采用夹钳法探测。为了安全考虑,燃气管线一般不用直接法。对于非金属材质的燃气管线,利用地质雷达来探测。5、热
6、力管线热力管线材质一般都为钢管,仪器探测信号比较好,热力管径变化比较大,其外部有保护材料。热力管线一般可以采用直接法、感应法和夹钳法来探测。6、工业管线工业管线一般包括石油、酸、碱等管线,此类管线探测过程中需要注意安全问题。这部分管线材质有金属的(如钢等)和非金属的(如碎等)。对于金属管线一般采用感应法,对于非金属管线一般采用地质雷达进行探测。地下管线种类繁多,分布复杂,材质多样,用途不一,探测方法多种多样。在实际管线探测工作中,应充分分析目标管线的物性前提,结合现场环境和不同方法的应用条件,选用适合的探测方法,既可以提高工作效率,又可以提高探测精度。四、金马管道安全卫士,为您保驾护航金马公司
7、擅长探测定位管线平行、交叉、大埋深、非开挖等复杂敷设环境的管网情况,可测明不同用途、不同材质的管线,为您提供清晰明了的一手管线资料。1、针对平行敷设的管线区分两条或两条以上的平行管道或电缆时宜采用电磁感应法或夹钳法,通过分别直接对各条管线施加信号来加以区分。2、针对大埋深的管线(1)扩大探测范围,找到管线出露点,采用直接法施加信号,并加大发射机输出功率,提高信噪比。(2)在没有出露点的情况下,尽可能在埋深浅处施加感应信号,以增大管线感应电流,提高接收信号强度,提高信噪比。(3)利用长金属导线采用双端连接的方法施加信号,使发射机、长导线与管道自成一电流回路,提高管线的电流强度,达到探测深埋管线的目的。3、针对非开挖敷设的管线(1)全面收集测区范围内非开挖敷设管线的设计、竣工资料,并进行实地核实。(2)对预埋的电缆类空管,采用探地雷达进行探测。(3)非开挖敷设管线穿越道路、建筑物时,管线埋深较大且穿越距离长,信号随探测距离的增加而迅速衰减,导致探测误差增大或无法追踪探测。为此,探测时尽可能增大发射机的发射功率,提高信噪比,同时在穿越道路及建筑物等前设置管线点,如道路、建筑物前后,以控制其走向。地下管线探测在企业建设中发挥着不可替代的作用。精准定位管线的位置、走向、埋深等信息,并形成详实的地下管线资料,可以保护已有管线,防止施工时对管线造成破坏,是企业生产高效运转的重要保证。
