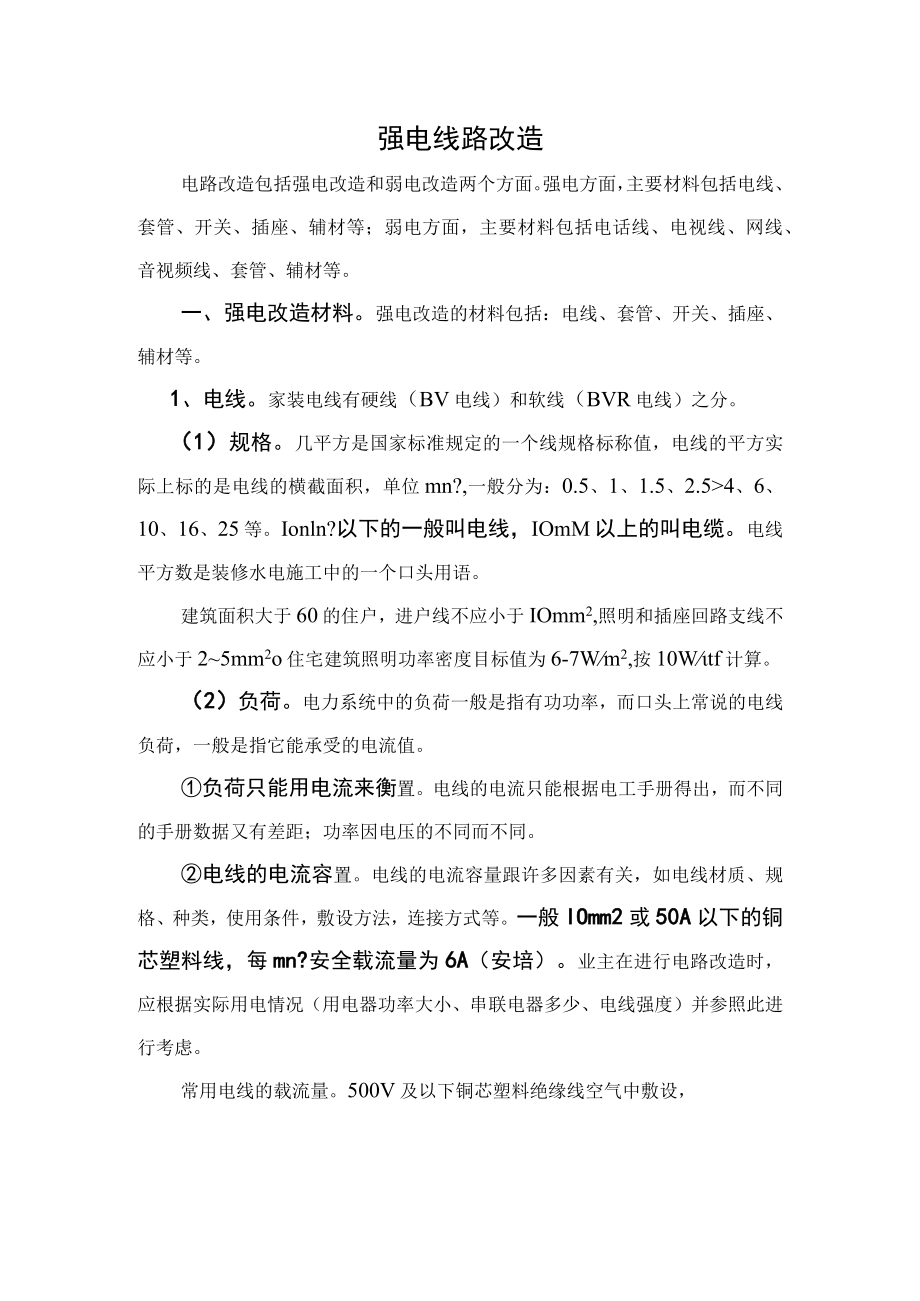

1、强电线路改造电路改造包括强电改造和弱电改造两个方面。强电方面，主要材料包括电线、套管、开关、插座、辅材等；弱电方面，主要材料包括电话线、电视线、网线、音视频线、套管、辅材等。一、强电改造材料。强电改造的材料包括：电线、套管、开关、插座、辅材等。1、电线。家装电线有硬线（BV电线）和软线（BVR电线）之分。（1）规格。几平方是国家标准规定的一个线规格标称值，电线的平方实际上标的是电线的横截面积，单位mn?,一般分为：0.5、1、1.5、2.54、6、10、16、25等。Ionln?以下的一般叫电线，IOmM以上的叫电缆。电线平方数是装修水电施工中的一个口头用语。建筑面积大于60的住户，进户线不应
2、小于IOmm2,照明和插座回路支线不应小于25mm2o住宅建筑照明功率密度目标值为6-7Wm2,按10Wtf计算。（2）负荷。电力系统中的负荷一般是指有功功率，而口头上常说的电线负荷，一般是指它能承受的电流值。负荷只能用电流来衡置。电线的电流只能根据电工手册得出，而不同的手册数据又有差距；功率因电压的不同而不同。电线的电流容置。电线的电流容量跟许多因素有关，如电线材质、规格、种类，使用条件，敷设方法，连接方式等。一般IOmm2或50A以下的铜芯塑料线，每mn?安全载流量为6A（安培）。业主在进行电路改造时，应根据实际用电情况（用电器功率大小、串联电器多少、电线强度）并参照此进行考虑。常用电线的

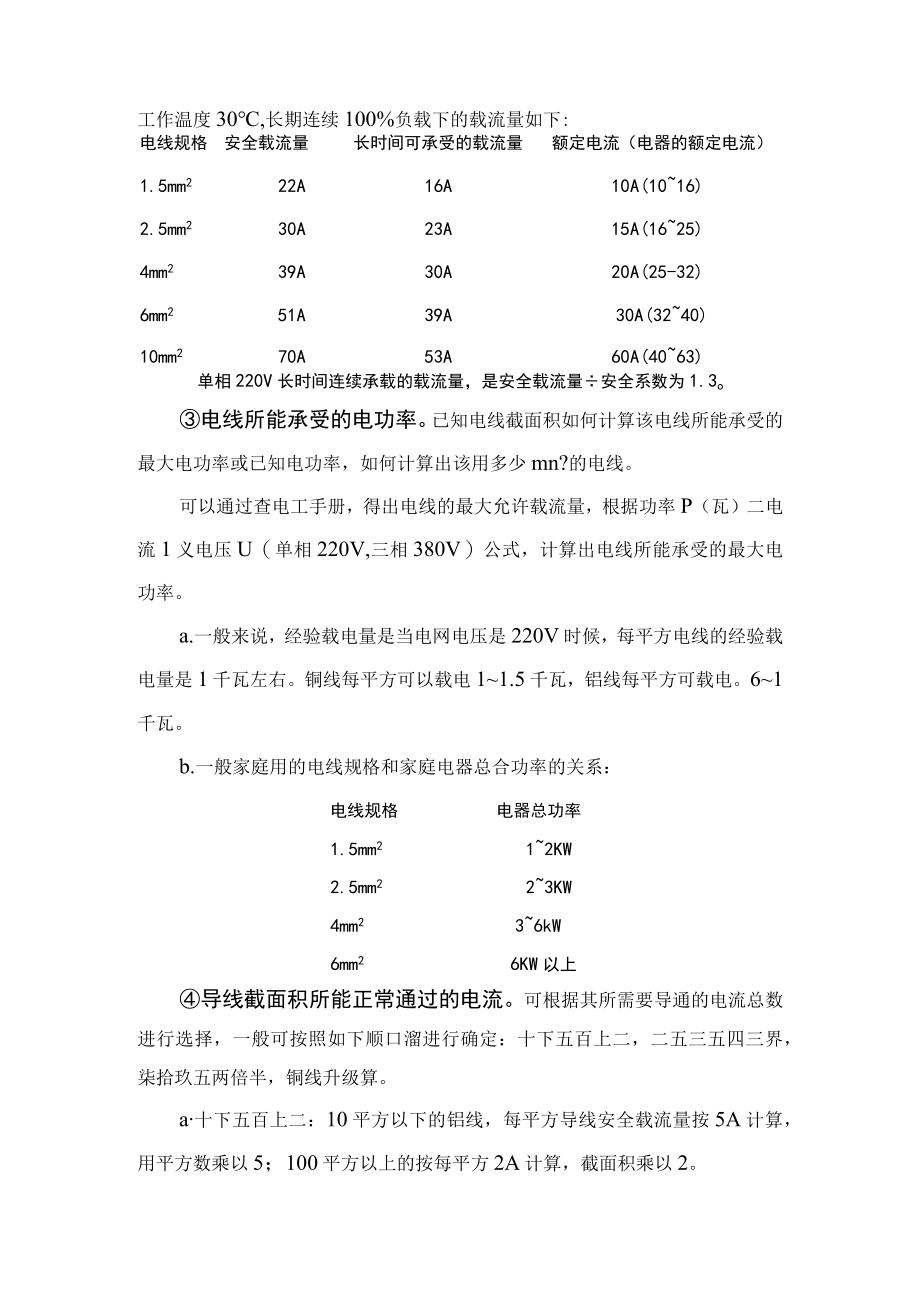

3、载流量。500V及以下铜芯塑料绝缘线空气中敷设，工作温度30,长期连续100%负载下的载流量如下:电线规格安全载流量长时间可承受的载流量额定电流（电器的额定电流）1.5mm222A16A10A(1016)2.5mm230A23A15A(1625)4mm239A30A20A(25-32)6mm251A39A30A(3240)10mm270A53A60A(4063)单相220V长时间连续承载的载流量，是安全载流量安全系数为1.3o电线所能承受的电功率。已知电线截面积如何计算该电线所能承受的最大电功率或已知电功率，如何计算出该用多少mn?的电线。可以通过查电工手册，得出电线的最大允许载流量，根据功率
4、P（瓦）二电流1义电压U（单相220V,三相380V）公式，计算出电线所能承受的最大电功率。a.一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是1千瓦左右。铜线每平方可以载电11.5千瓦，铝线每平方可载电。61千瓦。b.一般家庭用的电线规格和家庭电器总合功率的关系：电线规格电器总功率1.5mm212KW2.5mm223KW4mm236kW6mm26KW以上导线截面积所能正常通过的电流。可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。a十下五百上二：10平方以下的铝线，每平方导线安全载流量按5A

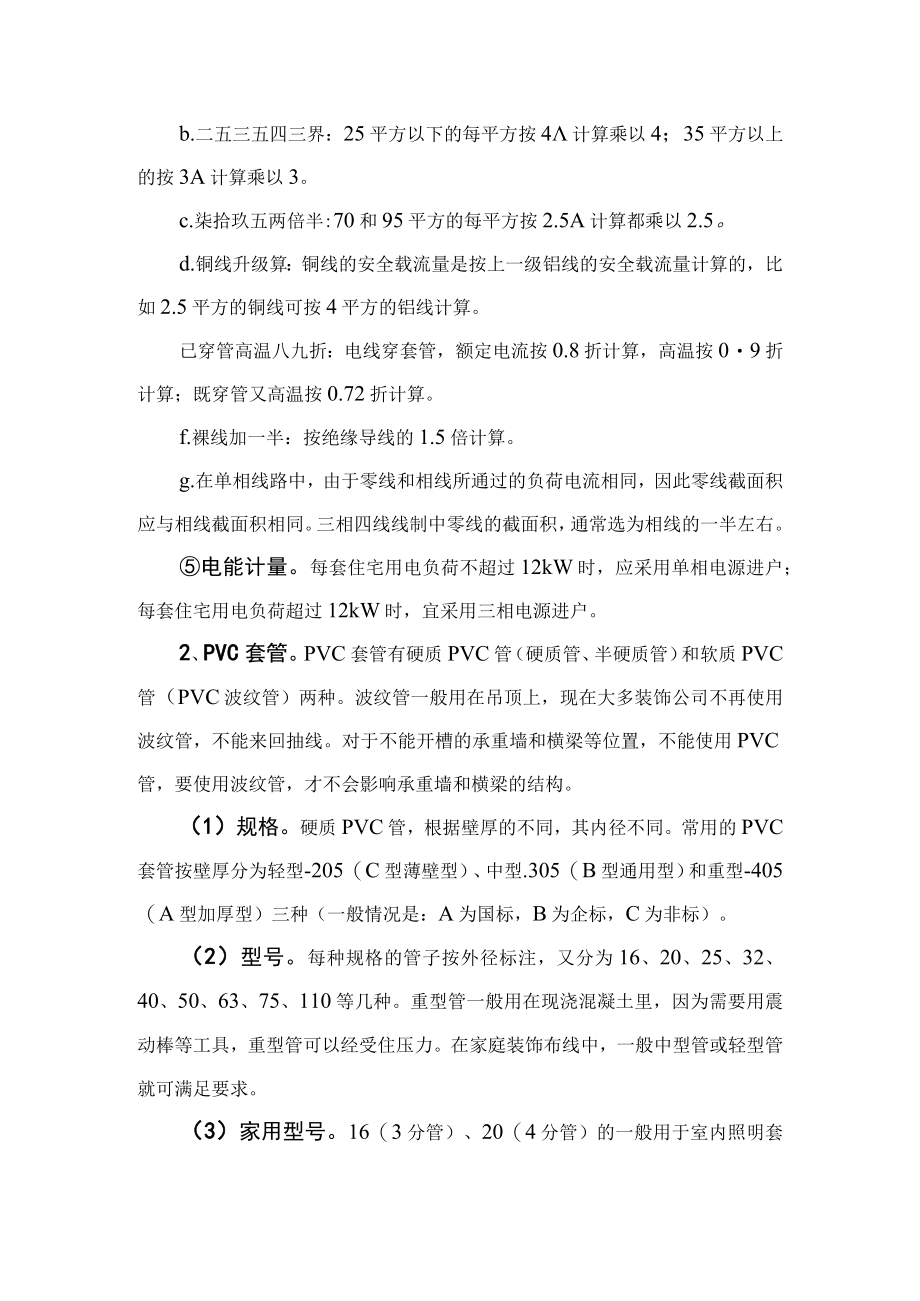

5、计算，用平方数乘以5；100平方以上的按每平方2A计算，截面积乘以2。b.二五三五四三界：25平方以下的每平方按4计算乘以4；35平方以上的按3A计算乘以3。c.柒拾玖五两倍半:70和95平方的每平方按2.5A计算都乘以2.5。d.铜线升级算：铜线的安全载流量是按上一级铝线的安全载流量计算的，比如2.5平方的铜线可按4平方的铝线计算。已穿管高温八九折：电线穿套管，额定电流按0.8折计算，高温按09折计算；既穿管又高温按0.72折计算。f.裸线加一半：按绝缘导线的1.5倍计算。g.在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面积应与相线截面积相同。三相四线线制中零线的截面积，通常
6、选为相线的一半左右。电能计量。每套住宅用电负荷不超过12kW时，应采用单相电源进户；每套住宅用电负荷超过12kW时，宜采用三相电源进户。2、PVC套管。PVC套管有硬质PVC管（硬质管、半硬质管）和软质PVC管（PVC波纹管）两种。波纹管一般用在吊顶上，现在大多装饰公司不再使用波纹管，不能来回抽线。对于不能开槽的承重墙和横梁等位置，不能使用PVC管，要使用波纹管，才不会影响承重墙和横梁的结构。（1）规格。硬质PVC管，根据壁厚的不同，其内径不同。常用的PVC套管按壁厚分为轻型-205（C型薄壁型）、中型.305（B型通用型）和重型-405（A型加厚型）三种（一般情况是：A为国标，B为企标，C为
7、非标）。（2）型号。每种规格的管子按外径标注，又分为16、20、25、32、40、50、63、75、110等几种。重型管一般用在现浇混凝土里，因为需要用震动棒等工具，重型管可以经受住压力。在家庭装饰布线中，一般中型管或轻型管就可满足要求。（3）家用型号。16（3分管）、20（4分管）的一般用于室内照明套管，25（6分管）常用于插座或室内主套管，32（1寸管）常用于进户套管，有时也用于弱电套管；50、63、75常用于电盘至户内的套管，110的常用于每栋楼或者每单元的主套管，不过主套管常用铁管或镀锌管，因为主线必定是电缆。（4）连接。套管与套管连接用配套直接或弯头，并用PVe胶水粘接牢固；套管与暗
8、盒连接用杯梳，不可直接用套管和暗盒对接。若原线路需改动，且无法使用直接或弯头连接时，则需用黄腊管相连，且黄腊管进入两端套管内不少于IOcmo拐弯处要用弹簧弯或热弯法处理（一般直径在1英寸以下的用冷弯法，直径在1英寸以上的用热弯法，冷弯要比热弯快的多），接管处要用PVC胶水粘接。3、开关、插座（略）4、辅材。暗盒、弯管弹簧、直接、三通、弯头（杜绝老式弯头,最好月牙弯头）、杯梳、管卡、防水绝缘胶布、防水胶布、断路器、配电箱等。5、材料选购（1）电线及管材选用符合国家标准的品牌产品（国标品牌），并必需与公司工程报价单所列品名相符。（2）配线时，所用导线截面积应满足用电设备的最大输出功率，并且相线与零
9、线的颜色应不同。同一住宅相线（L）颜色应统一，零线（N）宜用蓝色或浅蓝色，保护线（PE）必须用黄绿双色线。（3）套管应用质量好的PVC阻燃管，其管壁表面应光滑，壁厚要求达到手指用劲捏不扁（破）的强度，或放在地上用脚踩，最起码不能轻易的踩坏，而且应有合格证书。也可以用国标的专用镀锌管做套管（明装电线）。用户在选购时，应注意以下几点：观察套管的标志、标签等标识。套管上每隔一米范围内应该有“PVC阻燃电工套管”字样，应标明每批产品的制造厂名称、商标、品牌、认证、型号、外径尺寸、套管长度、性能标准编号，或其他识别符号等，字体清晰。如果套管上没有这些标识，就说明是假冒伪劣产品，坚决不能使用。要选用符合国
10、家标准或行业标准的产品。一般来说，套管的标识中应标明产品的执行标准。目前阻燃套管执行的标准有公安部行业标准GA305-2001、建设部标准JG3050-1998和四川省地方标准DB51/168-93以及一些企业标准。执行公安部标准的套管质量最优，符合该标准的产品特别在消防安全上最可靠；执行建设部标准的套管质量次之；执行地方标准和企业标准的套管质量又次之。普通家庭安装选用的阻燃套管只要能达到建设部的标准即可。如果是建筑工程领域使用的套管，则一定要达到公安部行业标准。另外,PVC套管作为阻燃建筑材料产品，在用于有防火要求的建筑物或部位时，还应满足国家标准GB8624-1997建筑材料燃烧性能分级方
11、法中相应的防火级别的要求。查验生产厂家当年或上一年的有效检验报告。观察套管的外观。质量优良的套管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；套管壁厚均匀。反之则质量较差。比较电气力学性能和燃烧性能。可参照以下内容检查套管的质量：a阻燃测试。用明火使PVC套管连续燃烧3次，每次25秒，间隔5秒，管子撤离火源后自熄为合格。b.弯扁测试。管内穿入弯管弹簧，将管子弯成90度，弯曲半径为管径的3倍，外观光滑。c冲击测试。用圆头敲击无裂缝(可用于现场检查)。d. PVC管外壁应有间距不大于1米的连续阻燃标记和厂家标记。e. PVC管制
12、造厂应具有消防认可的使用许可证。PVC套管品牌：联塑，伟星，中财，金牛，世丰，爱康，白蝶,康泰，川路，上塑，顾地，亚通。联塑，中财，伟星，亚通等都是老品牌；世丰，爱康，康泰等是近2年发展不错的品牌。二、强电布线施工工序1、电路布线(I)应根据用电设备位置，确定管线走向、标高及开关、插座的位置。(2)确定电路布线时，应把握的原则：线路最短；不破坏原有强电；不破坏防水。(3)布线时执行强上弱下、横平竖直、避免交叉、斜拉；墙面套管走向尽可能减少拐弯，并要避开壁镜、家具等的安装位置，防止被电锤、钉子损伤。附1:直线斜排技术。有些地方按横平竖直方式布线施工会增加很多空白面板，既影响美观又增加费用；可采取
13、按斜排直线的方式进行布线排管，既没有弯头又没有过线盒，施工方便且便于维修。(4)不能绕线。在布线过程中一定要注重“就近原则”，不能绕线。(5)住宅建筑套内配电线路布线可采用金属套管或塑料套管。套管暗敷时，外护层厚度不应小于1.5cm。(6)同一回路电线应穿入同一套管内，不同回路、不同电压等级的导线不得穿入同一套管内。(7)在厨房、卫浴间及阳台布线时，强弱电线不宜走厨房、卫生间及阳台的地面，应走墙上(直走距地30Cm以上)、顶上；其它地方电路布线可尽量走地(顶面吊顶除外，天花线路与吊顶保持15cm以上距离，并用管卡固定)。(8)套管管路有下列情况之一者，中间应增设拉线盒或接线盒(电线在此不断头，
14、起到过渡作用)，其位置应便于穿线和不影响美观：管路长度每超过30m且无弯曲。管路长度每超过20m且仅有1个弯曲。管路长度每超过15m且仅有2个弯曲。管路长度每超过8m且仅有3个弯曲。信息点预埋盒不宜同时兼做过线盒。（9）当电线套管与采暖热水管同层敷设时，电线套管宜敷设在采暖热水管的下面，最好敷设于采暖水管层下混凝土现浇板内，并不应与采暖热水管平行敷设。电线与采暖热水管相交处不应有接头。（10）与卫生间无关的电线套管不得进入和穿过卫生间。卫生间的电线套管不应敷设在0、1区内，并不宜敷设在2区内。装有浴盆或淋浴的卫生间，按离水源从近到远的距离分为0、1、2、3四个区，四个区的具体划分见附8。2、电
15、路开槽（1）墙面、地面开槽前先用墨斗盒弹线，定位电路改造实际路线。（2）不宜随意在地面开槽跨接套管和随意在地面打卡固定套管，应避开管道区。（3）顶面不能开槽。若顶面无吊顶，又需要走线时比如飘窗，应在顶面浅浅地凿开线槽，用黄腊管穿电线，再在槽内固定。（4）开槽深宽度应一致。深度是PVC套管直径+1.5cm,宽度是PVC套管直径+左右各2.5cm,2根及以上的套管并排时套管间距2.5Cm左右（以防填充水泥时产生空鼓），多根套管可用金属丝或扎带捆绑。过墙和过梁的地方需要钻孔，钻孔的孔径、孔距一般为IOem；电管和水管不能走一个孔。（5）客厅、厨房及卫生间如果铺砖，一些位置可以适当考虑不用开槽布线。（6）严禁套管直接铺设在复合地板下面。复合地板一定要进行开槽处理；在实木地板下的套管必须有加固措施。3、套管安装（1）在埋套管之前需对线槽做“防白蚁”处理。（2）严格遵循先埋管后穿线的施工原则。在施工时应先安装管路（套管先布设、固定完毕），然后再用引线铁丝或钢丝穿电线（套管内先放入引线铁丝或钢丝）。为保证所有线路均为“活线”，布线施工宜为地面直接布线方式，无特殊情况不得走踢脚线或天花板内，否则线路无法做成“活线”。顶部不能埋管的地方要穿黄腊管保护，严禁裸埋电线，吊
