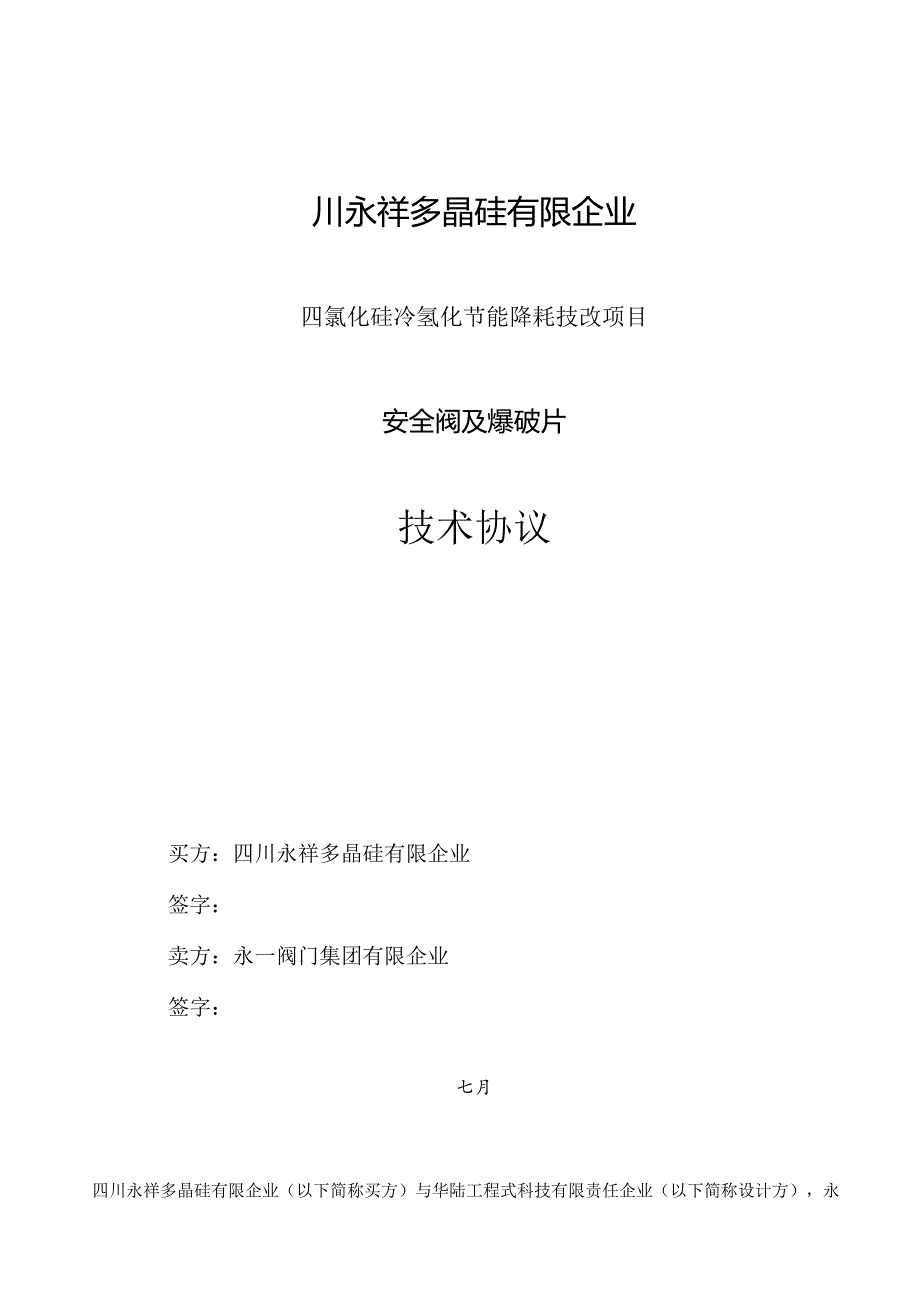

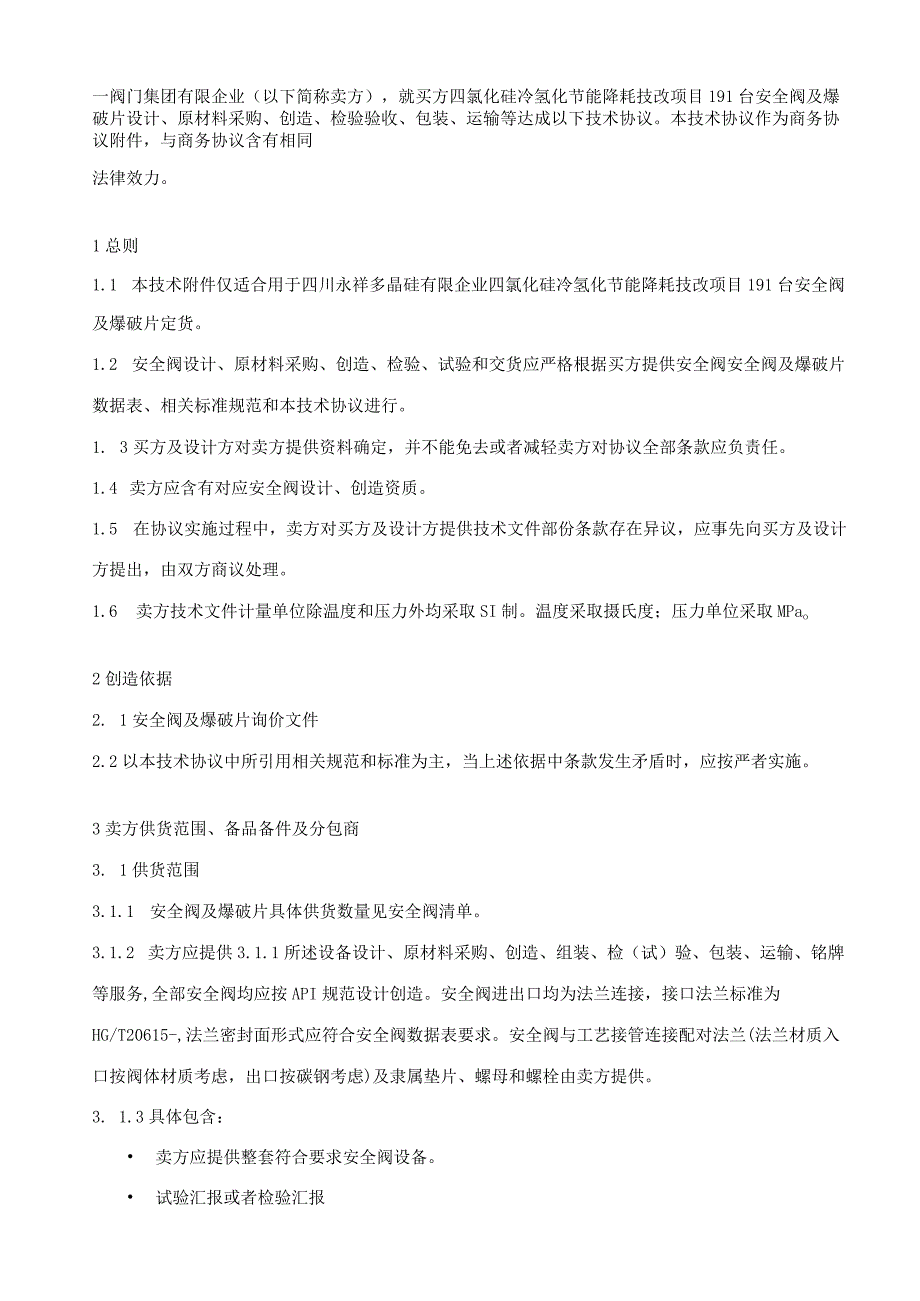

1、川永祥多晶硅有限企业四氯化硅冷氢化节能降耗技改项目安全阀及爆破片技术协议买方：四川永祥多晶硅有限企业签字：卖方：永一阀门集团有限企业签字：七月四川永祥多晶硅有限企业（以下简称买方）与华陆工程式科技有限责任企业（以下简称设计方），永一阀门集团有限企业（以下简称卖方），就买方四氯化硅冷氢化节能降耗技改项目191台安全阀及爆破片设计、原材料采购、创造、检验验收、包装、运输等达成以下技术协议。本技术协议作为商务协议附件，与商务协议含有相同法律效力。1总则1.1 本技术附件仅适合用于四川永祥多晶硅有限企业四氯化硅冷氢化节能降耗技改项目191台安全阀及爆破片定货。1.2 安全阀设计、原材料采购、创造、检验
2、、试验和交货应严格根据买方提供安全阀安全阀及爆破片数据表、相关标准规范和本技术协议进行。1. 3买方及设计方对卖方提供资料确定，并不能免去或者减轻卖方对协议全部条款应负责任。1.4 卖方应含有对应安全阀设计、创造资质。1.5 在协议实施过程中，卖方对买方及设计方提供技术文件部份条款存在异议，应事先向买方及设计方提出，由双方商议处理。1.6 卖方技术文件计量单位除温度和压力外均采取SI制。温度采取摄氏度；压力单位采取MPao2创造依据2. 1安全阀及爆破片询价文件2.2以本技术协议中所引用相关规范和标准为主，当上述依据中条款发生矛盾时，应按严者实施。3卖方供货范围、备品备件及分包商3. 1供货范

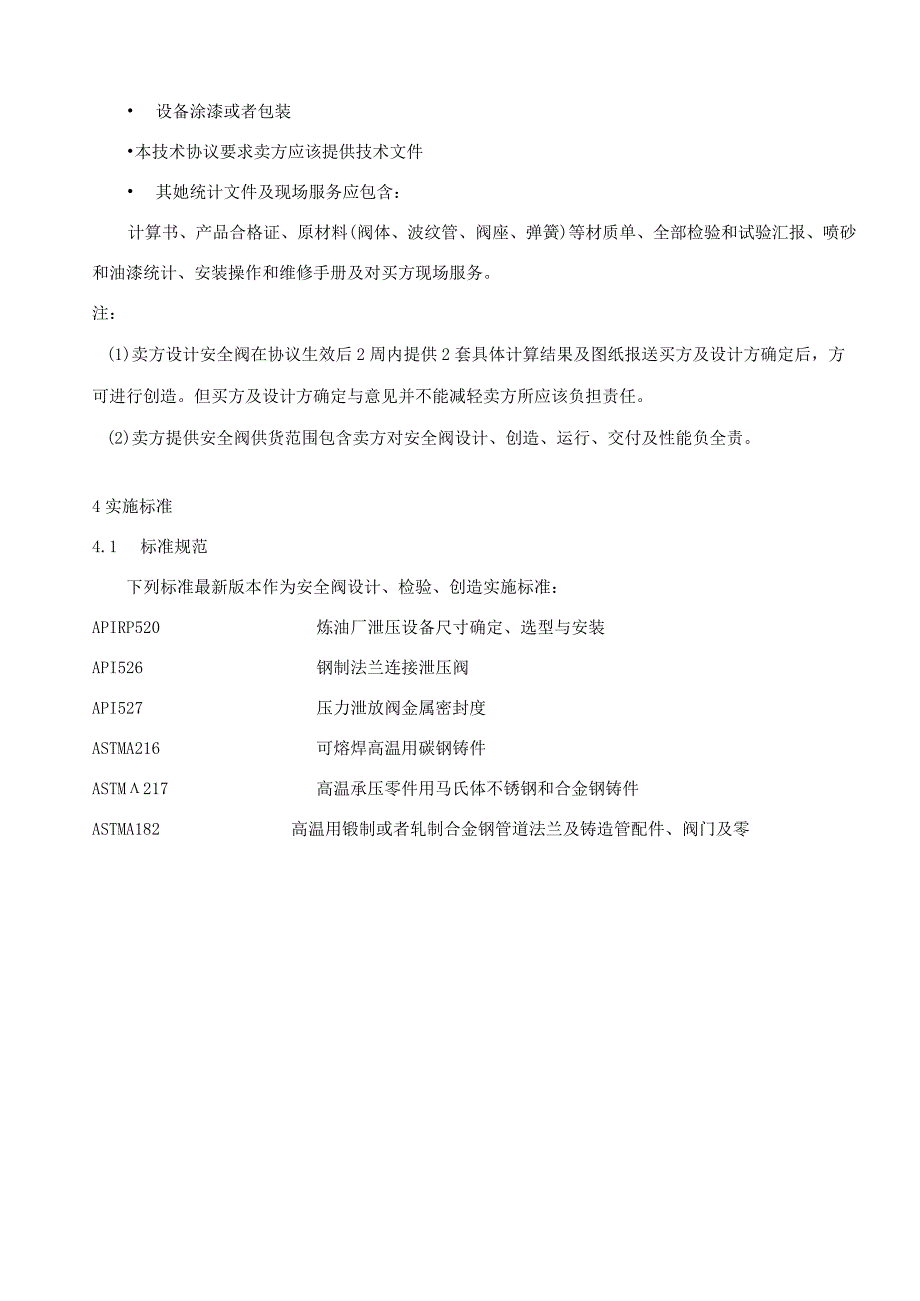

3、围3.1.1 安全阀及爆破片具体供货数量见安全阀清单。3.1.2 卖方应提供3.1.1所述设备设计、原材料采购、创造、组装、检（试）验、包装、运输、铭牌等服务,全部安全阀均应按API规范设计创造。安全阀进出口均为法兰连接，接口法兰标准为HG/T20615-,法兰密封面形式应符合安全阀数据表要求。安全阀与工艺接管连接配对法兰(法兰材质入口按阀体材质考虑，出口按碳钢考虑)及隶属垫片、螺母和螺栓由卖方提供。3. 1.3具体包含： 卖方应提供整套符合要求安全阀设备。 试验汇报或者检验汇报 设备涂漆或者包装本技术协议要求卖方应该提供技术文件 其她统计文件及现场服务应包含：计算书、产品合格证、原材料(阀体
4、、波纹管、阀座、弹簧)等材质单、全部检验和试验汇报、喷砂和油漆统计、安装操作和维修手册及对买方现场服务。注：(1)卖方设计安全阀在协议生效后2周内提供2套具体计算结果及图纸报送买方及设计方确定后，方可进行创造。但买方及设计方确定与意见并不能减轻卖方所应该负担责任。(2)卖方提供安全阀供货范围包含卖方对安全阀设计、创造、运行、交付及性能负全责。4实施标准4.1 标准规范下列标准最新版本作为安全阀设计、检验、创造实施标准：APIRP520炼油厂泄压设备尺寸确定、选型与安装API526钢制法兰连接泄压阀API527压力泄放阀金属密封度ASTMA216可熔焊高温用碳钢铸件ASTM217高温承压零件用马
5、氏体不锈钢和合金钢铸件ASTMA182高温用锻制或者轧制合金钢管道法兰及铸造管配件、阀门及零件ASTMA351承压元件用奥氏体、奥氏体-铁素件（双相）铸件ASTMA320ASTMA193ASTMA194NACEMR-O103ANSIB16.11API521ASMESecVASMEPTC25ASMEVlDTSGZFOOl-HGT20615-低温用途合金钢螺栓材料高温用途合金钢螺栓高压与高温用途碳钢以及合金钢螺母腐蚀性炼油环境下抗硫化物应力开裂材料锻制承插焊和罗纹管件泄压和降压系统指南无损检测泄压装置性能试验规范压力容器建造规则安全阀安全技术监察规程管法兰与法兰管件ASME/ANSIB16.34阀
6、门面至面与端至端尺寸ASME/ANSIB46.1表面特征（表面粗糙度、波纹度与加工纹理）ASME/ANSIPTC25.3性能考评规范：泄压设备术语ASME锅炉与压力容器规范第一卷动力锅炉规范4. 2文件优先级在招标与协议实施过程中，假如安全阀数据表、定单与相关标准等发生矛盾，卖方应在设计和创造之前向买方及设计方提出澄清申请。在正常情况下，文件优先实施次序由高到低为：定单 技术文件（包含本技术协议、SEI提供安全阀安全阀数据表） 美国国家及行业标准规范 其它标准注：1.实施标准与安全阀技术条件、本技术协议三者互补，如有矛盾时应按较严者实施。2.以上标准未注版本均应采取最新版本。5材料要求5.1
7、卖方应严格根据华陆工程科技有限责任企业提供安全阀及爆破片数据表中相关要求确定安全阀对应零部件材质，各个零部件材质不得低于安全阀数据表要求。5.2 全部材料应整体表面清洁，没有缺点、焊渣、电弧冲击、锈蚀、污垢、夹砂、油漆和其它全部杂质。5.3 全部材料应依据安全阀数据表和合用材料规范检验。阀体、阀盖、法兰及过流部件材料，应依据使用条件和创造要求选择，满足设计工况，并应符合ASTMAl82、ASTMA216、ASTMA217和ASTMA351等要求。5.4 多种材料安全阀压力一温度等级符合PI526要求。5.5 假如安全阀安全阀数据表注明材料不能满足设计压力/温度要求，卖方应立刻与买方及设计方商议
8、处理。5.6 奥氏体不锈钢材质安全阀供货状态为固溶处理状态。5.7 填料和垫片阀门内垫片选择应符合工艺条件要求（不得使用含石棉、石墨垫片）O5.8 全部阀门材料化学成份和机械性能均符合ASME标准。6安全阀设计6.1 通常要求6.1.1 卖方确保所提供安全阀满足技术安全阀数据表要求。6.1.2 卖方提供全部安全阀计算书供买方及设计方确定。6. 1.3对接焊缝（如有）应100%RT检验。6.4.4 法兰密封面，连接件表面均应100%MT或者PT检验。6.4.5 法兰、连接件不许可有返修焊缝，安全阀锻件，至少应为二级。6.4.6 卖方提供最终图纸需设计方及买方确定。6.4.7 检验和试验计划应提交
9、给设计方及买方，以供需要时现场见证。6.4.8 法兰及法兰密封面形式应符合规格书要求。6. 2技术要求6.1.1 安全阀应依据ASME第八卷或者相当于中国规范要求进行设计以及创造，并应该符合华陆工程科技有限责任企业提供安全阀数据表中相关要求。对于液体用途阀门，除非安全阀数据表上另有要求，不然ASME规范第八卷也合用。6.1.2 法兰面以及尺寸应符合HG/T20615-要求。API526许可卖方所设计进口突面高度超出HG/T20615-所要求公称尺寸。6.2.3法兰连接普通安全阀、波纹管以及先导式安全阀应符合API526要求。任何与API526偏差应取得买方及设计方认可。6.2.4 依据ANSI
10、B46.1,突面法兰连接阀门端部垫片接触面Ra（平均粗糙度）应在125与250AARH（3.2与6.3微米）之间，而环连接法兰阀门垫片接触面Ra（平均粗糙度）应为63AARIl（1.6微米）。6.2.5 安全阀上螺栓及螺母材料应符合ASTMA193、A194标准。安全阀螺栓、螺母材料要求应适应安全阀所工作条件，而且应与阀体材料相配。6.2.6阀盖、阀帽材质应与阀体材质相同或者相近。6.2.7弹簧材料应适合安全阀数据表所要求使用条件，并符合安全阀数据表要求。6.2.8水压试验应符合ASME/ANSIB16.34或者相当卖方标准要求。阀座密封应符合APl527要求，卖方提供试验汇报。6.2.9在创
11、造前，卖方计算书应取得买方及设计方认可。弹簧冷压差试验压力应包含在计算书中。6.2.10泄压能力以及孔口尺寸应符合ASME第八卷要求。若ASME不合用，可采取APIRP520标准。6.3阀门选型先导式安全阀动作形式要求选择可调整式（Mdulating）0安全阀选型应严格根据华陆工程科技有限责任企业提供安全阀数据表中要求进行选型，假如卖方对部份安全阀选型存在异议，卖方应与买方及设计方商议处理。7创造与检、试验7.1 全部阀门法兰密封面均不许可用补焊方法修补缺点。安全阀出入口法兰应与阀体整体铸造或者铸造。7.2 阀门材料及创造要求7. 2.1阀体锻件应按STMAlO5、A182进行，同时增加以下要
12、求：A、 阀体锻件表面不许可补焊。B、 全部锻件按ASMEV做100%UT检验。7.2.2 阀体铸件应符合ASTMA216、ASTMA217、ASTMA351要求，在材料复检时候应按ASTMA217、ASTMA351标准对铸件化学成份、表面质量进行全方面复检，对全部安全阀锻件进行IO0%内外MT或者PT,锻件应进行机械性能复验。7.2.3 弹簧、导向套、阀瓣、阀座采取耐腐蚀材料创造，导向表面应采取耐磨材料。7.2.4 2.4弹簧进行二十四小时200恒温强压处理，确保弹簧有稳定刚度和韧性。7.2.5安全阀阀瓣与阀座密封面应堆焊钻基或者银基硬质合金,堆焊时应该焊前预热,焊后执八、处理,硬质合金在加
13、工后厚度应符合以下要求：阀门压力等级小于等于300LB（5.OMPa）厚度:3mm阀门压力等级大于等于600LB（ll.MPa）厚度:4-5mm.碳钢阀体承压部位，考虑腐蚀性介质对阀体腐蚀作用，阀体腐蚀余量不低于4mmo7.2.6除规范或者当地主管部门所要求检验外，设备材料、创造与试验还应接收买方检验。买方实施检验并不能免去卖方本身所应负担责任。在含有检验条件时，卖方应提前10个工作日通知买方，卖方应为买方检验提供工作便利。7.3卖方必需按摄影关标准规范、工程要求和下述要求进行试验和检验。7.3.1安全阀入口侧应采取要求公称压力1.5倍试验压力进行试验，以确定铸（锻）件完整性。7.3.2安全阀
14、出口侧应采取相当于卖方最大许可背压1.5倍试验压力（试验压力不低于0.345MPag）进行试验，以确定铸（锻）件完整性。7.3.3阀座密封性试验：按API527进行阀座密封性试验,假如操作压力高于90%整定压力，则按高者进行密封试验。7.3.4整定压力测试：每一个安全阀都必需进行试验以验证其起跳和整定压力。7.3.5创造厂在工厂完成安全阀定压，应该符合SMEPTC25中相关要求，并完成定压统计资料。7. 3.6有奥氏体不锈钢材质安全阀,强度试验时所用水氯离子含量不高于25ppmo7.4全部试验文件应得到买方认可。卖方（包含在全部份包商定单）应确保买方检验及试验要求。7 .5在卖方依据标准程序进
15、行阀门试验过程中，买方能够对每一个阀门试验逐一见证。买方人员也可任意指定阀门进行试验见证，以确保试验符合卖方质控程序要求。8 .6其她要求不得低于对应标准要求最低要求。7.7当完成上述检验后，应对安全阀全部可调整元件进行铅封。8监造与验收8.1 产品投料前及生产创造过程中，买方有权（或者委托第三方）指派检验人员对产品进行全过程监督检验。8.2 卖方应为监造人职员作提供方便，包含提供必需检测仪器、工具等。8.3 中间及最终验收内容序号检验内容卖方买方1材料原厂质量汇报V材料检验、复验HH2焊接（如有）检验零件硬度V焊后消除应力处理V焊缝探伤V液压强度、气密试验V3总体尺寸检验V4安全阀试验出、入口液压强度试验HH气密试验HH安全阀起跳试验HH序号检验内容卖方买方出厂试验，合格后铅封H
