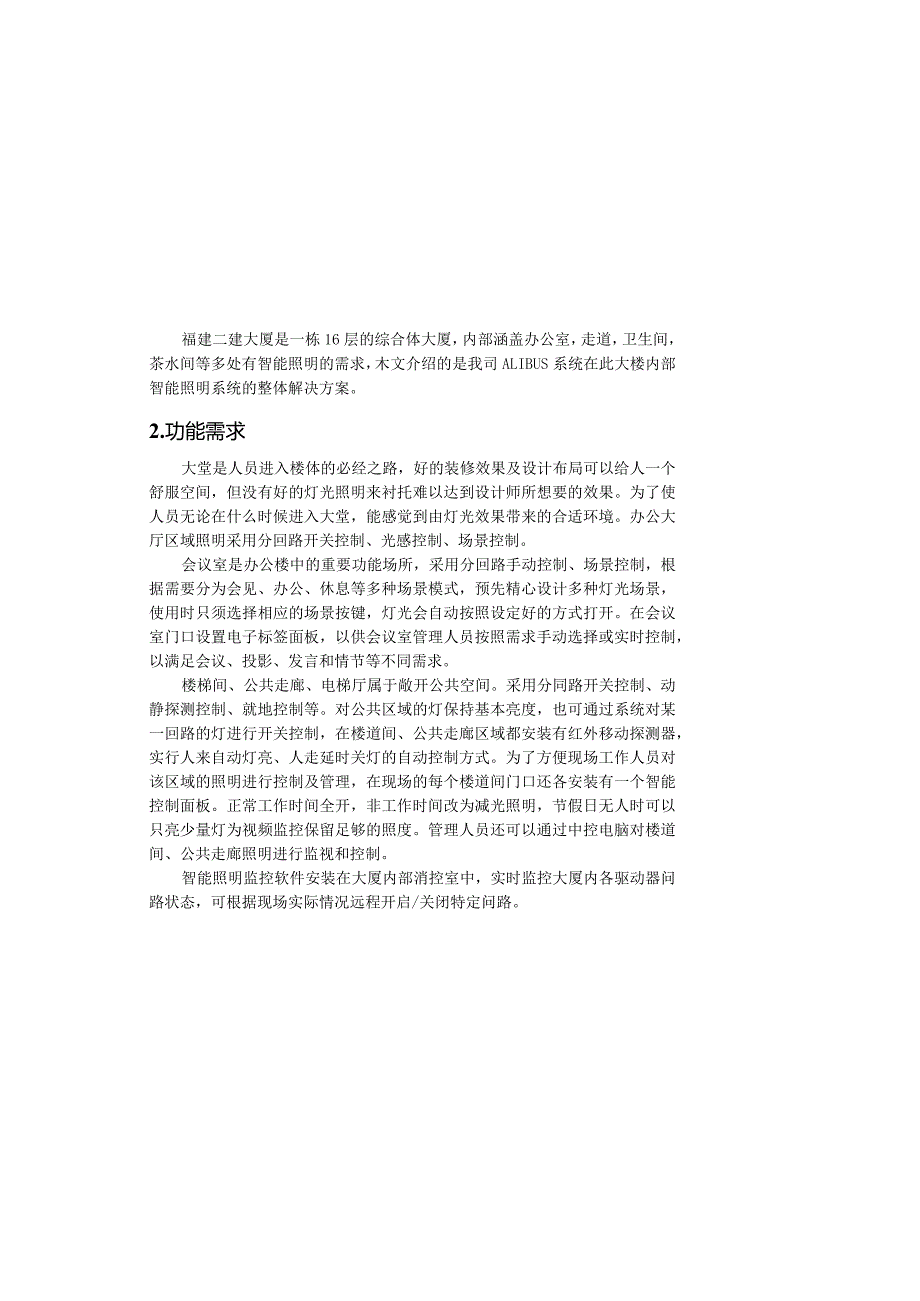

1、福建二建大厦是一栋16层的综合体大厦，内部涵盖办公室，走道，卫生间，茶水间等多处有智能照明的需求，木文介绍的是我司ALIBUS系统在此大楼内部智能照明系统的整体解决方案。2.功能需求大堂是人员进入楼体的必经之路，好的装修效果及设计布局可以给人一个舒服空间，但没有好的灯光照明来衬托难以达到设计师所想要的效果。为了使人员无论在什么时候进入大堂，能感觉到由灯光效果带来的合适环境。办公大厅区域照明采用分回路开关控制、光感控制、场景控制。会议室是办公楼中的重要功能场所，采用分回路手动控制、场景控制，根据需要分为会见、办公、休息等多种场景模式，预先精心设计多种灯光场景，使用时只须选择相应的场景按键，灯光会
2、自动按照设定好的方式打开。在会议室门口设置电子标签面板，以供会议室管理人员按照需求手动选择或实时控制，以满足会议、投影、发言和情节等不同需求。楼梯间、公共走廊、电梯厅属于敞开公共空间。采用分同路开关控制、动静探测控制、就地控制等。对公共区域的灯保持基本亮度，也可通过系统对某一回路的灯进行开关控制，在楼道间、公共走廊区域都安装有红外移动探测器，实行人来自动灯亮、人走延时关灯的自动控制方式。为了方便现场工作人员对该区域的照明进行控制及管理，在现场的每个楼道间门口还各安装有一个智能控制面板。正常工作时间全开，非工作时间改为减光照明，节假日无人时可以只亮少量灯为视频监控保留足够的照度。管理人员还可以通

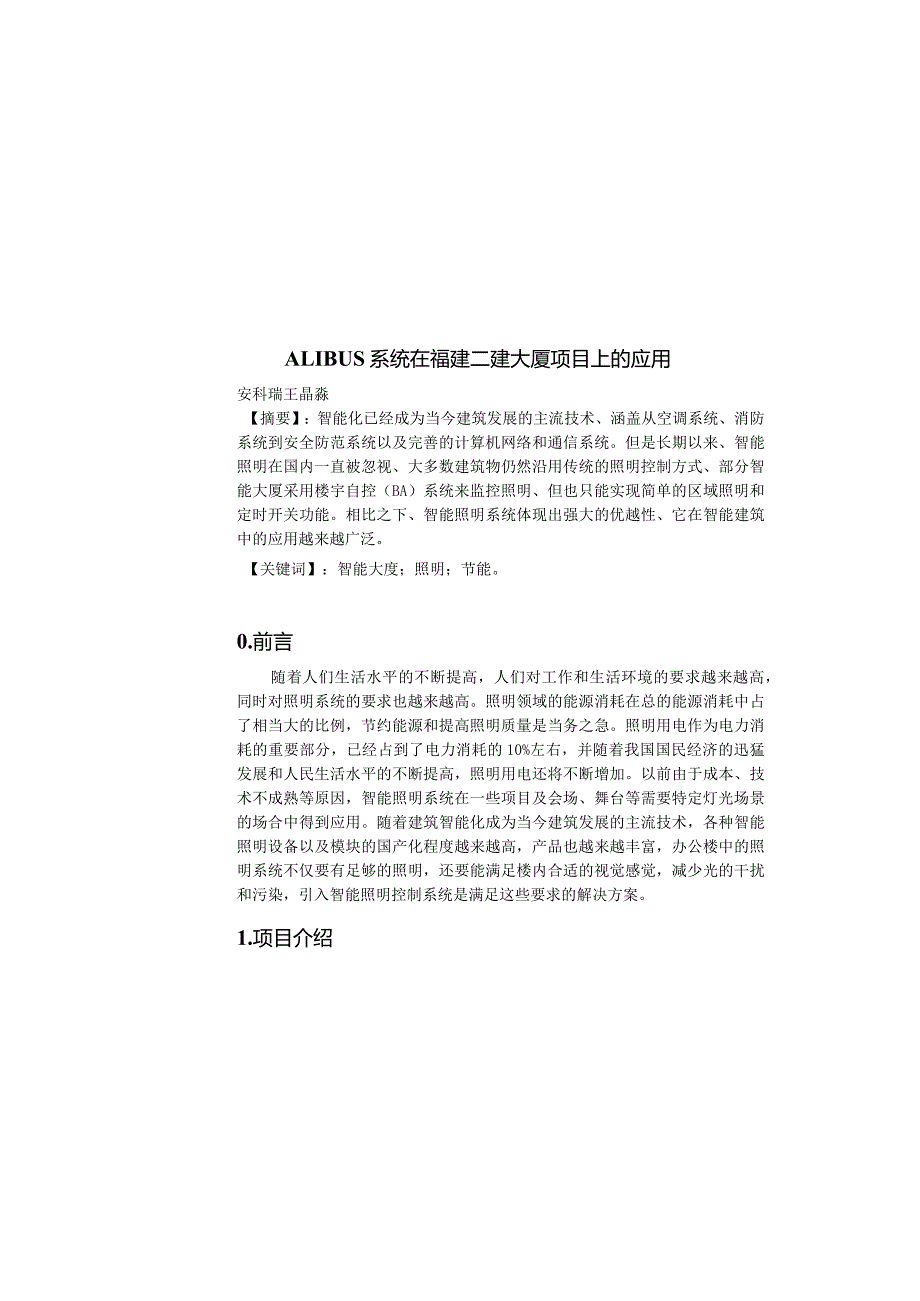

3、过中控电脑对楼道间、公共走廊照明进行监视和控制。智能照明监控软件安装在大厦内部消控室中，实时监控大厦内各驱动器问路状态，可根据现场实际情况远程开启/关闭特定问路。ALIBUS系统在福建二建大厦项目上的应用安科瑞王晶淼【摘要】：智能化已经成为当今建筑发展的主流技术、涵盖从空调系统、消防系统到安全防范系统以及完善的计算机网络和通信系统。但是长期以来、智能照明在国内一直被忽视、大多数建筑物仍然沿用传统的照明控制方式、部分智能大厦采用楼宇自控（BA）系统来监控照明、但也只能实现简单的区域照明和定时开关功能。相比之下、智能照明系统体现出强大的优越性、它在智能建筑中的应用越来越广泛。【关键词】：智能大度；
4、照明；节能。0.前言随着人们生活水平的不断提高，人们对工作和生活环境的要求越来越高，同时对照明系统的要求也越来越高。照明领域的能源消耗在总的能源消耗中占了相当大的比例，节约能源和提高照明质量是当务之急。照明用电作为电力消耗的重要部分，已经占到了电力消耗的10%左右，并随着我国国民经济的迅猛发展和人民生活水平的不断提高，照明用电还将不断增加。以前由于成本、技术不成熟等原因，智能照明系统在一些项目及会场、舞台等需要特定灯光场景的场合中得到应用。随着建筑智能化成为当今建筑发展的主流技术，各种智能照明设备以及模块的国产化程度越来越高，产品也越来越丰富，办公楼中的照明系统不仅要有足够的照明，还要能满足楼

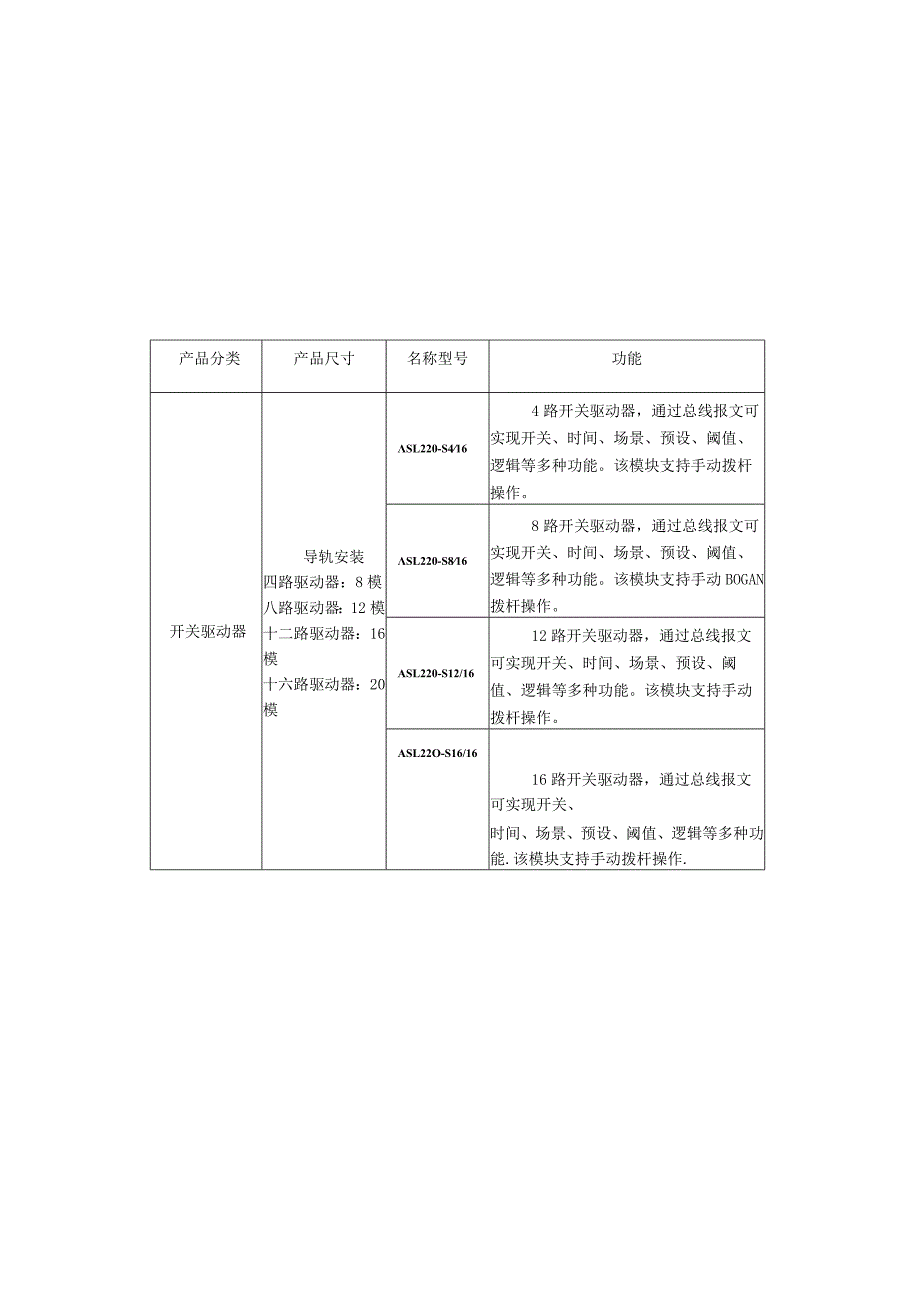

5、内合适的视觉感觉，减少光的干扰和污染，引入智能照明控制系统是满足这些要求的解决方案。1.项目介绍产品分类产品尺寸名称型号功能开关驱动器导轨安装四路驱动器：8模八路驱动器：12模十二路驱动器：16模十六路驱动器：20模SL220-S4164路开关驱动器，通过总线报文可实现开关、时间、场景、预设、阈值、逻辑等多种功能。该模块支持手动拨杆操作。SL220-S8168路开关驱动器，通过总线报文可实现开关、时间、场景、预设、阈值、逻辑等多种功能。该模块支持手动BOGAN拨杆操作。ASL220-S12/1612路开关驱动器，通过总线报文可实现开关、时间、场景、预设、阈值、逻辑等多种功能。该模块支持手动拨杆
6、操作。ASL22O-S16/1616路开关驱动器，通过总线报文可实现开关、时间、场景、预设、阈值、逻辑等多种功能.该模块支持手动拨杆操作.3.现场应用产品介绍3.1 开关驱动器ASL200系列开关驱动器（以下简称模块），是安科瑞ALIBUS智能照明控制系统的控制模块。该模块和其他模块（诸如智能面板、传感器等）连接到一起，组成一套完整的控制系统，实现大型公建、楼宇照明系统的智能控制。该整机作为驱动模块，直接控制负载电源的通断,实现多种控制功能,如：负载投切、事件记录、定时开关、故障报警、延时关灯、场景控制等。产品分类产品尺寸名称型号功能红外传感传感器嵌入式吸顶安装开孔:55mmASL220-PM
7、/T照度和红外二合一传感器，分别探测红外信号和光照度，将感应的信号处理后发送给驱动器，可实现自动控制。微波/微动传感器嵌入式吸顶安装开孔：55mmASL220-RM/TSL220-RPT照度和微波二合一传感器，分别探测电磁波信号和光照度，将感应的信号处理后发送给驱动器，可实现自动控制。3.2 传感器ALIBUS智能照明传感器（以下简称传感器），是安科瑞ALIBUS智能照明控制系统的输入模块。该模块和其他模块（诸如智能面板、开关驱动器等）连接到一起，组成一套完整的控制系统，实现大型公建、楼宇照明系统的智能控制。该传感器作为输入模块，可以检测室内人员或物体的运动情况以及当前实时照度，并依照预设的逻
8、辑发送控制命令至照明配电箱（柜）内的驱动器从而实现照明的自动控制与调节。产品分类产品尺寸名称型号功能开关驱动器86盒安装SL22O-F12一联两键智能面板，配合驱动器可实现开关、调光、场景、数值发送等功能。ASL220-F2/4两联四键智能面板，配合驱动器可实现开关、调光、场景、数值发送等功能。ASL220-F3/6三联六键智能面板，配合驱动器可实现开关、调光、场景、数值发送等功能。ASL220-F4/8四联八键智能面板，配合驱动器可实现开关、调光、场景、数值发送等功能。3.3 智能控制面板ALIBUS系列智能面板（以下简称智能面板），是ALIBUS智能照明控制系统输入控制模块，智能面板配合其
9、他控制模块（如开关驱动器、调光驱动器、传感器等）可实现大型公建楼宇照明系统的智能化控制。该智能面板采用先进的单片机技术，具有高稳定性、高可靠性的智能控制模块。智能面板接入ALIBUS系统后，实现弱电控制强电，避免面板直接控制强电的安全隐患。4.现场应用4.1 系统拓扑图图1系统拓扑图4.2设备现场应用照片智能照明控制系统根据各个部门的需求，设定不同种类的场景模式，进行各种照明灯光的组合，达到美好工作环境的效果；结合人体感应传感器，当人员离开时，关闭该区域照明。令实时监控控制室，配置一台中控主机，所有照明控制设备，通过IP协议转换器，接入监控系统。操作管理人员，可以通过中控电脑，实时监视总线、区
