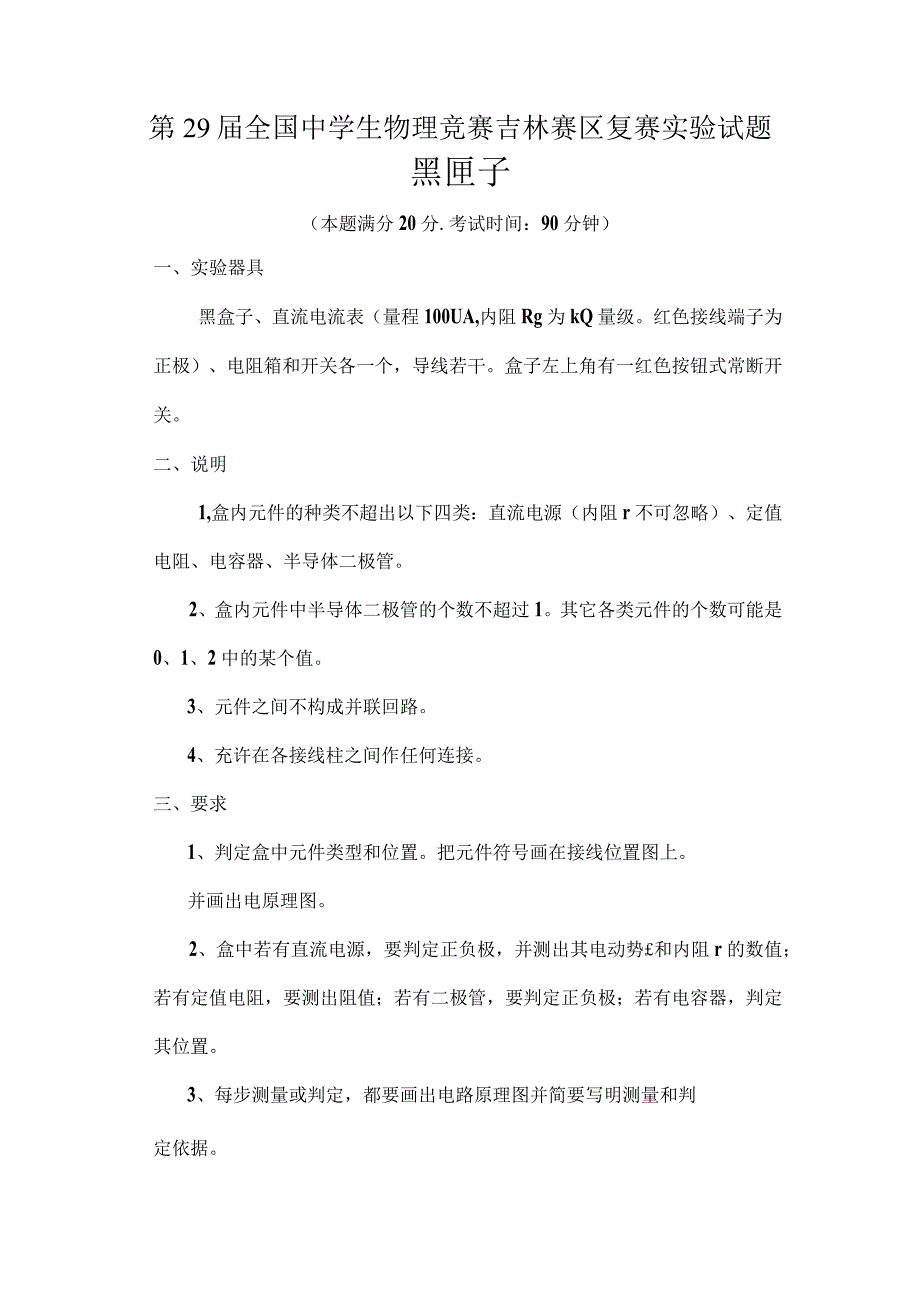

第29届全国中学生物理竞赛吉林赛区复赛实验试题黑匣子（本题满分20分.考试时间：90分钟）一、实验器具黑盒子、直流电流表（量程100UA,内阻Rg为kQ量级。红色接线端子为正极）、电阻箱和开关各一个，导线若干。盒子左上角有一红色按钮式常断开关。二、说明1,盒内元件的种类不超出以下四类：直流电源（内阻r不可忽略）、定值电阻、电容器、半导体二极管。2、盒内元件中半导体二极管的个数不超过1。其它各类元件的个数可能是0、1、2中的某个值。3、元件之间不构成并联回路。4、充许在各接线柱之间作任何连接。三、要求1、判定盒中元件类型和位置。把元件符号画在接线位置图上。并画出电原理图。2、盒中若有直流电源，要判定正负极，并测出其电动势和内阻r的数值；若有定值电阻，要测出阻值；若有二极管，要判定正负极；若有电容器，判定其位置。3、每步测量或判定，都要画出电路原理图并简要写明测量和判定依据。
