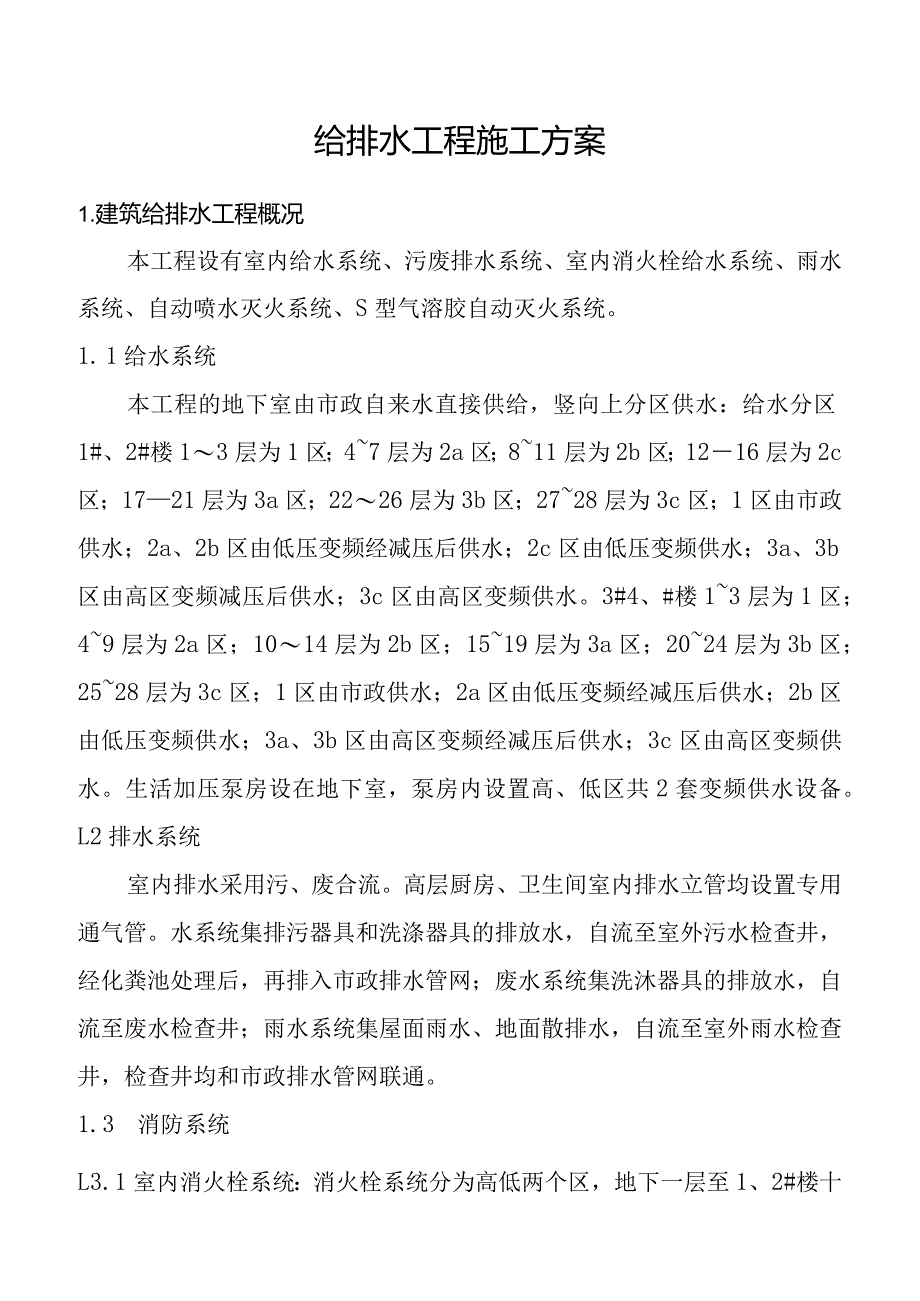

室内给排水工程施工方案.docx_第1页
第1页 / 共11页

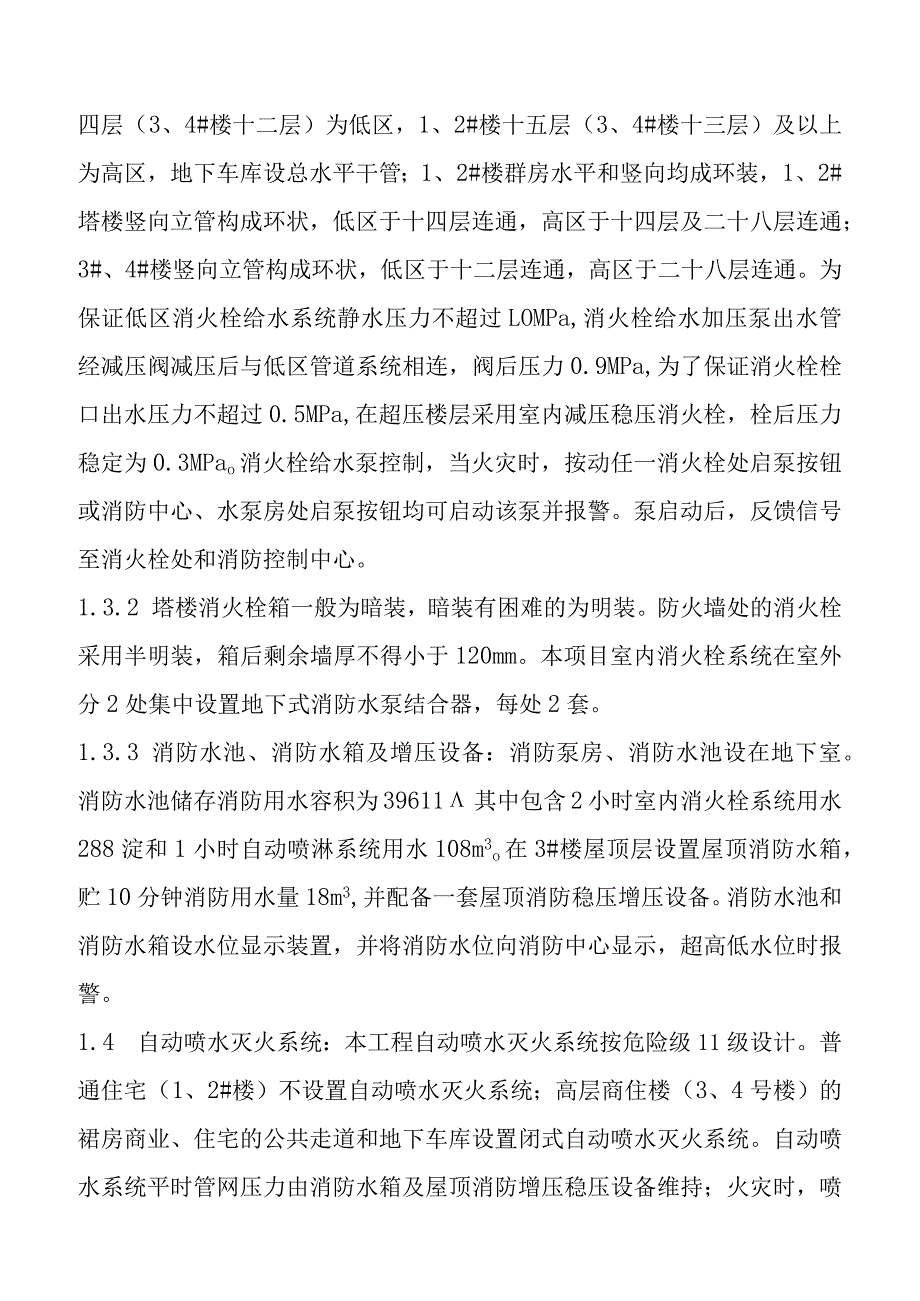

室内给排水工程施工方案.docx_第2页
第2页 / 共11页

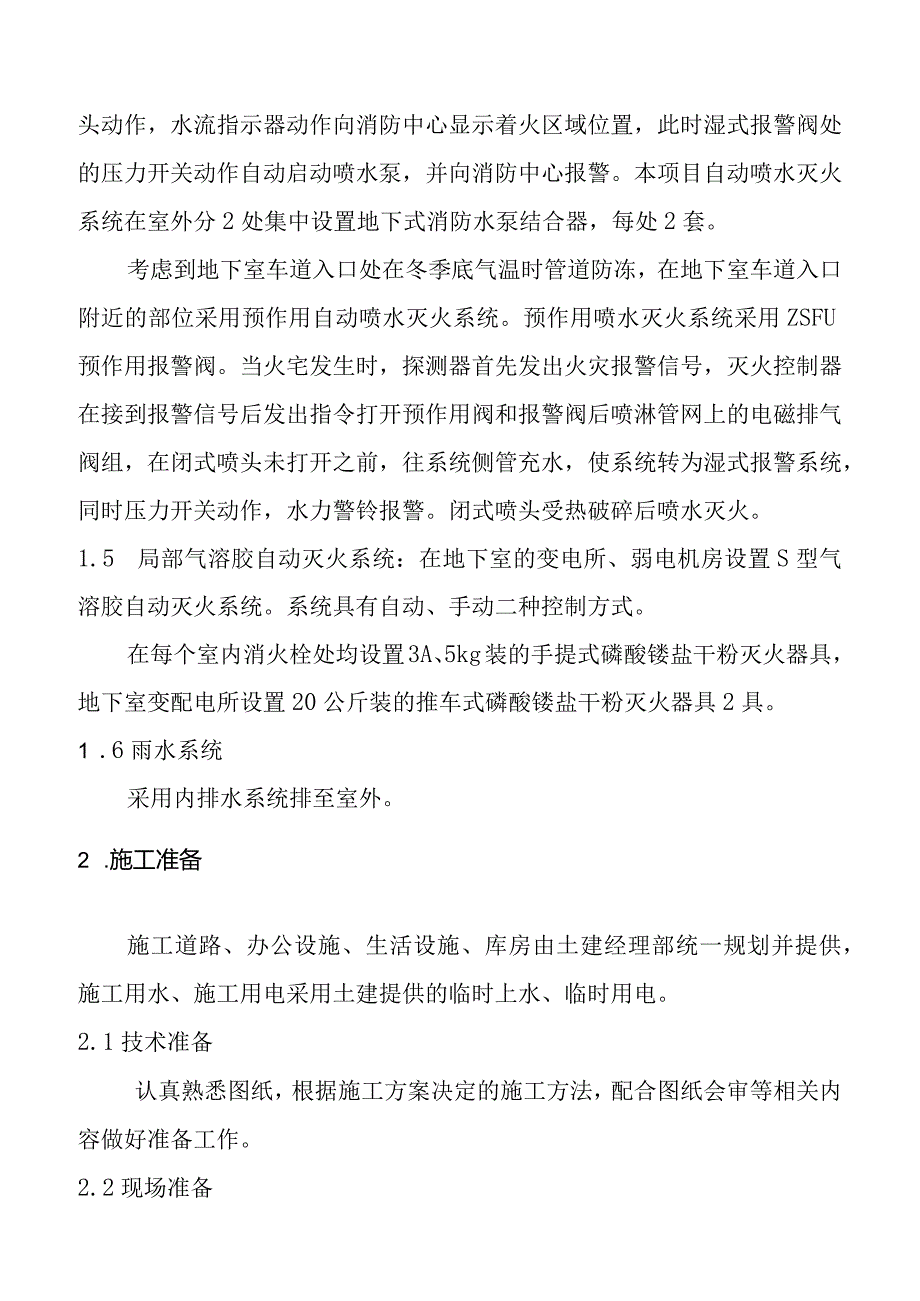

室内给排水工程施工方案.docx_第3页
第3页 / 共11页
室内给排水工程施工方案.docx_第4页
第4页 / 共11页
室内给排水工程施工方案.docx_第5页
第5页 / 共11页
室内给排水工程施工方案.docx_第6页
第6页 / 共11页
室内给排水工程施工方案.docx_第7页
第7页 / 共11页
室内给排水工程施工方案.docx_第8页
第8页 / 共11页
室内给排水工程施工方案.docx_第9页
第9页 / 共11页
室内给排水工程施工方案.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《室内给排水工程施工方案.docx》由会员分享,可在线阅读,更多相关《室内给排水工程施工方案.docx(11页珍藏版)》请在第壹文秘上搜索。

1、给排水工程施工方案1.建筑给排水工程概况本工程设有室内给水系统、污废排水系统、室内消火栓给水系统、雨水系统、自动喷水灭火系统、S型气溶胶自动灭火系统。1. 1给水系统本工程的地下室由市政自来水直接供给,竖向上分区供水:给水分区1#、2#楼13层为1区;47层为2a区;811层为2b区;1216层为2c区;1721层为3a区;2226层为3b区;2728层为3c区;1区由市政供水;2a、2b区由低压变频经减压后供水;2c区由低压变频供水;3a、3b区由高区变频减压后供水;3c区由高区变频供水。3#4、#楼13层为1区;49层为2a区;1014层为2b区;1519层为3a区;2024层为3b区;2

2、528层为3c区;1区由市政供水;2a区由低压变频经减压后供水;2b区由低压变频供水;3a、3b区由高区变频经减压后供水;3c区由高区变频供水。生活加压泵房设在地下室,泵房内设置高、低区共2套变频供水设备。L2排水系统室内排水采用污、废合流。高层厨房、卫生间室内排水立管均设置专用通气管。水系统集排污器具和洗涤器具的排放水,自流至室外污水检查井,经化粪池处理后,再排入市政排水管网;废水系统集洗沐器具的排放水,自流至废水检查井;雨水系统集屋面雨水、地面散排水,自流至室外雨水检查井,检查井均和市政排水管网联通。1.3 消防系统L3.1室内消火栓系统:消火栓系统分为高低两个区,地下一层至1、2#楼十四

3、层(3、4#楼十二层)为低区,1、2#楼十五层(3、4#楼十三层)及以上为高区,地下车库设总水平干管;1、2#楼群房水平和竖向均成环装,1、2#塔楼竖向立管构成环状,低区于十四层连通,高区于十四层及二十八层连通;3#、4#楼竖向立管构成环状,低区于十二层连通,高区于二十八层连通。为保证低区消火栓给水系统静水压力不超过LOMPa,消火栓给水加压泵出水管经减压阀减压后与低区管道系统相连,阀后压力0.9MPa,为了保证消火栓栓口出水压力不超过0.5MPa,在超压楼层采用室内减压稳压消火栓,栓后压力稳定为0.3MPao消火栓给水泵控制,当火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可

4、启动该泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。1.3.2 塔楼消火栓箱一般为暗装,暗装有困难的为明装。防火墙处的消火栓采用半明装,箱后剩余墙厚不得小于120mm。本项目室内消火栓系统在室外分2处集中设置地下式消防水泵结合器,每处2套。1.3.3 消防水池、消防水箱及增压设备:消防泵房、消防水池设在地下室。消防水池储存消防用水容积为39611其中包含2小时室内消火栓系统用水288淀和1小时自动喷淋系统用水108m3o在3#楼屋顶层设置屋顶消防水箱,贮10分钟消防用水量18m3,并配备一套屋顶消防稳压增压设备。消防水池和消防水箱设水位显示装置,并将消防水位向消防中心显示,超高低水位时

5、报警。1.4 自动喷水灭火系统:本工程自动喷水灭火系统按危险级11级设计。普通住宅(1、2#楼)不设置自动喷水灭火系统;高层商住楼(3、4号楼)的裙房商业、住宅的公共走道和地下车库设置闭式自动喷水灭火系统。自动喷水系统平时管网压力由消防水箱及屋顶消防增压稳压设备维持;火灾时,喷头动作,水流指示器动作向消防中心显示着火区域位置,此时湿式报警阀处的压力开关动作自动启动喷水泵,并向消防中心报警。本项目自动喷水灭火系统在室外分2处集中设置地下式消防水泵结合器,每处2套。考虑到地下室车道入口处在冬季底气温时管道防冻,在地下室车道入口附近的部位采用预作用自动喷水灭火系统。预作用喷水灭火系统采用ZSFU预作

6、用报警阀。当火宅发生时,探测器首先发出火灾报警信号,灭火控制器在接到报警信号后发出指令打开预作用阀和报警阀后喷淋管网上的电磁排气阀组,在闭式喷头未打开之前,往系统侧管充水,使系统转为湿式报警系统,同时压力开关动作,水力警铃报警。闭式喷头受热破碎后喷水灭火。1.5 局部气溶胶自动灭火系统:在地下室的变电所、弱电机房设置S型气溶胶自动灭火系统。系统具有自动、手动二种控制方式。在每个室内消火栓处均设置3A、5kg装的手提式磷酸镂盐干粉灭火器具,地下室变配电所设置20公斤装的推车式磷酸镂盐干粉灭火器具2具。1 .6雨水系统采用内排水系统排至室外。2 .施工准备施工道路、办公设施、生活设施、库房由土建经

7、理部统一规划并提供,施工用水、施工用电采用土建提供的临时上水、临时用电。2.1技术准备认真熟悉图纸,根据施工方案决定的施工方法,配合图纸会审等相关内容做好准备工作。2.2现场准备2.2.1现场应安排好适当的工作场地、工作棚和料具。2 .2.2民工住房、食堂及办公室的准备:水源应接通,要有电源,同时还应设立消防设施,如灭火器等。3 .3机具准备机具应在施工人员进场之后、施工之前运人现场,按施工平面图布置定位,如电焊机、砂轮割机、台钻、套丝机等应分开放置,相互间留出操作空间。本工程所使用的机具名称、数量及进场时间详见表。主要机具需用计划表序号机具名称规格型号数量进场日期备注1电焊机5002台200

8、2年5月2切割机4001台2002年5月3套丝机1台2002年5月4台钻1台2002年5月5手电钻1台2002年5月6管钳300、450、100010副2002年5月7台虎钳2#、3#5副2002年5月8电锤2台2002年5月2. 4材料准备2.1.1 工程在材料的使用上,应提前1个月报出相应计划。2.1.2 对于材质的要求,各种进场材料必须符合国家或部颁标准有关质量技术要求,并有产品合格证明和检验报告,还应做好对不同材料的进场检验和试验工作。2.1.3 本工程所用的材料、设备数量及规格型号见表。主要设备、材料、加工品、工程计划表序号材料名称规格型号数量备注1镀锌钢管DNl00-DN15016

9、673m2内外涂塑钢管6557m3铸铁排水管DN50-DN15013386m4塑料给水管DN15-DN709125mPE管DN100-DN2003023m5闸阀DN20-DN1501993个6水表DN25437个7消火栓箱386套8灭火器ABC5186组9不锈钢水箱18m11台10不锈钢水箱318m31台11压力表96个12稳压泵XBD3.8/5-65-200B2台13稳压泵XBD3.8/35-125L2台14稳压泵25LGW3-1052台15稳压泵25LGW3-104122台16离心泵4台17空压机1台18潜污泵1.5Kw-4Kw39台3.施工方法3. 1给水系统3.1.1 作业条件:(1)

10、暗装管道应在吊顶未封闭前进行安装。(2)明装托、吊管道必须在安装层的结构顶板完成后进行。(3)立管安装在结构完成后进行,每层应有明确的标高线。支管安装应在墙体砌筑完毕,墙面未装修前进行。3.1.2 工艺流程:安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道防腐和保温f管道冲洗。3.1.3 3管道安装:(1)管材采用镀锌管丝扣连接,立管穿楼板均加装钢套管,套管高出卫生间地面50三,下口与楼板平。管道安装宜有2%03%。的坡度坡向泄水装置。(2)设在吊顶内的管道均需保温,保温采用IOmnI厚阻燃型高压聚乙烯泡沫塑料管壳,对缝粘接后外缠玻璃丝布,外刷面漆两道。(3)立管采用U型管卡固

11、定,高度距地L8m,支管采用管卡固定。管道安装完毕需分系统进行水压试验,试验压力为LOMPa。系统竣工前进行冲洗和通水试验。3.1.4 系统3. 2.1作业条件:(1)设备层内排水管道的敷设应在设备层内模板拆除清理后进行。(2)楼层内排水管道的安装应与结构施工隔开12层且管道穿越结构单位的孔洞已预留毕,室内弹出房间尺寸线和准确的水平线。3. 2.2工艺流程:安装准备一预制加工一千管安装一立管安装一支管安装一卡件固定一封口堵洞一闭水试验一通球试验。4. 2.3管道安装:(1)室内排水管道采用W型离心铸铁排水管,不锈钢管箍连接。排水立管与出户管的连接处需设置固定支架。塑料排水立管在每层的楼板贯穿部

12、位(2)管道安装时应按要求安装支、吊架,并按设计要求调整好管道的坡度。管道安装完毕后均应按要求进行灌(满)水试验和通水、通球试验。3.3消防系统3.3.1作业条件:主体结构已验收,现场已清理干净,管道安装所需的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等,设备基础经检验符合设计要求。3.3.2工艺流程:安装准备一干管安装一报警阀安装一立管安装一喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、高位水箱、水泵结合器安装一管道试压一管道冲洗一喷洒头支管安装(系统综合试压及冲洗)一节流装置安装f报警阀配件、消火栓配件、喷洒头安装各系统通水调试。3.3.3管道安装:(1)消火栓系统管道

13、采用焊接钢管,焊接连接。焊接钢管外刷樟丹防锈漆两道,明装管道外刷银粉两道。阀门采用蝶阀,全部在施工时一次安装,管道采用墙内栽角钢U型管卡固定。管道安装完毕要进行水压试验,试验压力L4MPa,室内消火栓系统交付使用前要进行管道冲洗。自动喷水灭火系统采用镀锌钢管,主干管采用法兰连接,焊接部位内外刷防锈漆防腐,分支管均采用螺纹连接。管道均采用吊卡固定,主干管设防晃支架,具体做法参照91SB3。水流指示器与管道法兰连接,其做法参照91SB3,每个防火区设两个指示器,在其前边加信号阀。湿式报警阀安装参照91SB3。主干管上阀门为蝶阀,试验管上阀门为截止阀,甩口距地面100nln1,阀门安装与管道同步。管

14、道安装完毕要进行水压及冲洗试验。试验完成后再装喷头,与各专业厂家联合对系统调试。3. 4雨水系统雨水系统采用PE管,其安装在结构完成后逐一进行。安装完成后需做好闭水实验。4.施工保证措施4. 1保证质量技术组织措施4. 1.1建立工程质量管理小组:组长:殷霞晴副组长:梁潜组员:外包施工队班组长小组成员明确责任和权限,根据工程质量目标展开工作。4. 1.2根据甲方设计和施工规范要求,科学地组织施工生产,合理地将材料、机械、设备和专业技术组织起来,做好施工准备工作,杜绝返工现象。4. 1.3加强施工过程控制,落实现场质量责任制,奖罚分明,严明工艺纪律,进行文明施工与生产。5. 1.4加强材料、设备、加工品质量控制,凡进场材料均进行抽检与试验检查,对不符合要求的及时进行控制与纠正。4 .1.5加强工程质量的检验与验证,自检与互检相结合,及时纠正工程中出现的质量问题。5 .1.6根据工程目标为,制定质量目标设计,详见表。质量目标设计表序号分项工程名称质量目标控制要点措施1给水管道安装优良管口渗漏水压试验、隐检2排水管道安装优良管口渗漏灌(满)水试验、隐检3消防管道安装优良管口渗漏水压试验、隐检4消防喷洒管道安装优良管口渗漏水压试验、隐检5消火栓箱配件安装优良箱体不正预检6喷
