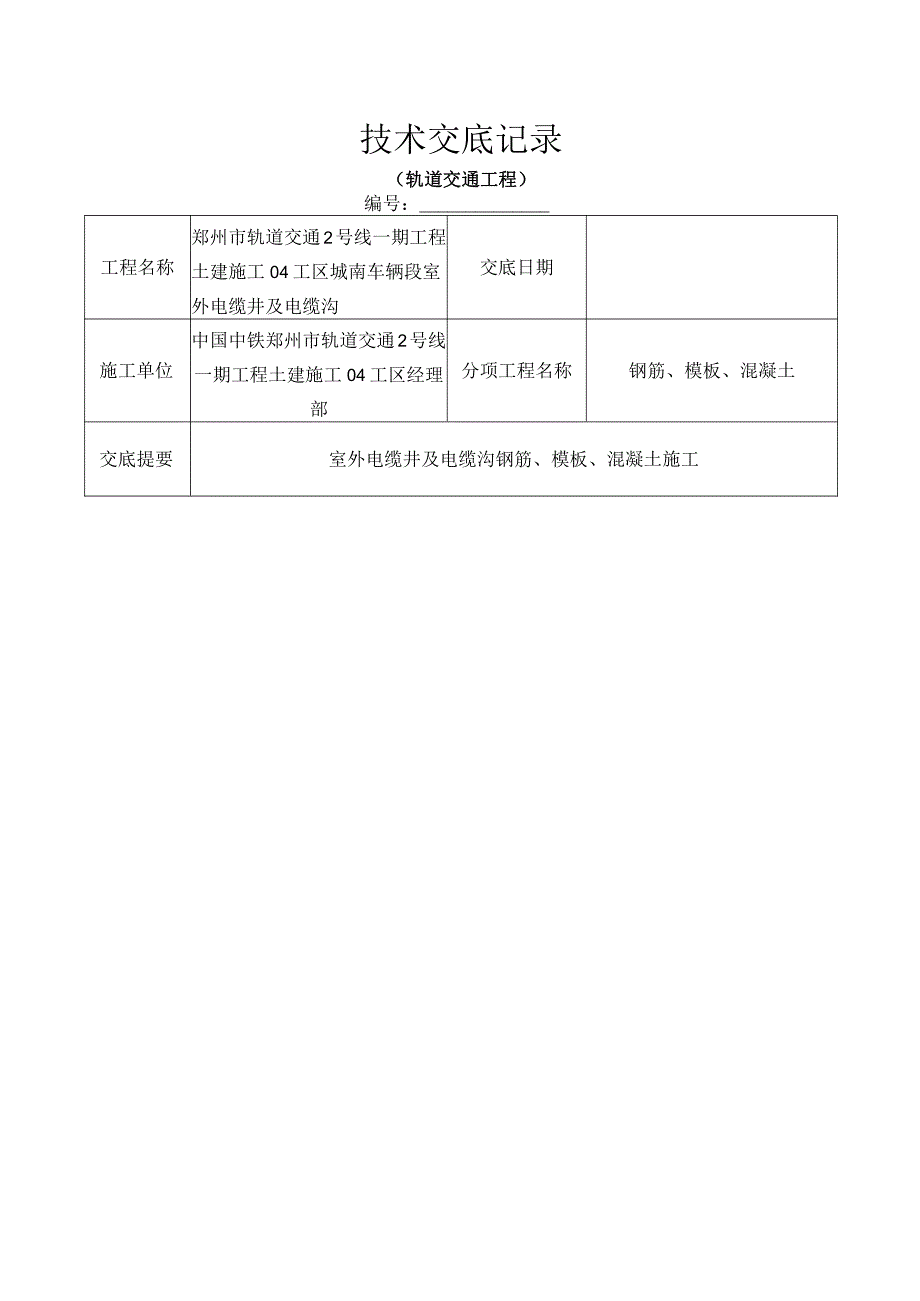

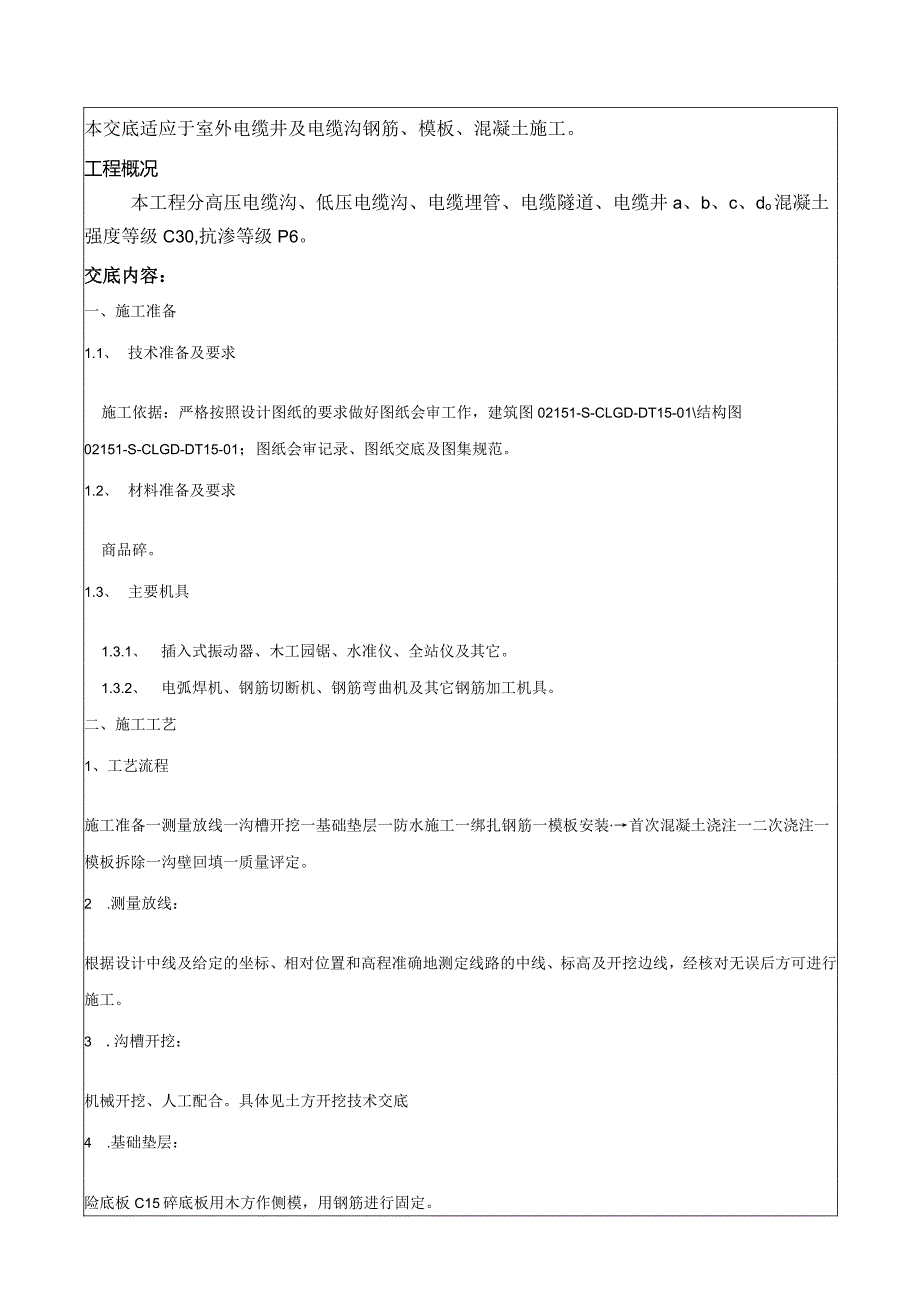

1、技术交底记录（轨道交通工程）（轨道交通工程）编号：_工程名称郑州市轨道交通2号线一期工程土建施工04工区城南车辆段室外电缆井及电缆沟交底日期施工单位中国中铁郑州市轨道交通2号线一期工程土建施工04工区经理部分项工程名称钢筋、模板、混凝土交底提要室外电缆井及电缆沟钢筋、模板、混凝土施工本交底适应于室外电缆井及电缆沟钢筋、模板、混凝土施工。工程概况本工程分高压电缆沟、低压电缆沟、电缆埋管、电缆隧道、电缆井a、b、c、do混凝土强度等级C30,抗渗等级P6。交底内容：交底内容：一、施工准备1.1、技术准备及要求施工依据：严格按照设计图纸的要求做好图纸会审工作，建筑图02151-S-CLGD-DT15
2、-01结构图02151-S-CLGD-DT15-01；图纸会审记录、图纸交底及图集规范。1.2、材料准备及要求商品碎。1.3、主要机具1.3.1、插入式振动器、木工园锯、水准仪、全站仪及其它。1.3.2、电弧焊机、钢筋切断机、钢筋弯曲机及其它钢筋加工机具。二、施工工艺1、工艺流程施工准备一测量放线一沟槽开挖一基础垫层一防水施工一绑扎钢筋一模板安装首次混凝土浇注一二次浇注一模板拆除一沟壁回填一质量评定。2.测量放线：根据设计中线及给定的坐标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。3.沟槽开挖：机械开挖、人工配合。具体见土方开挖技术交底4.基础垫层：险底板C

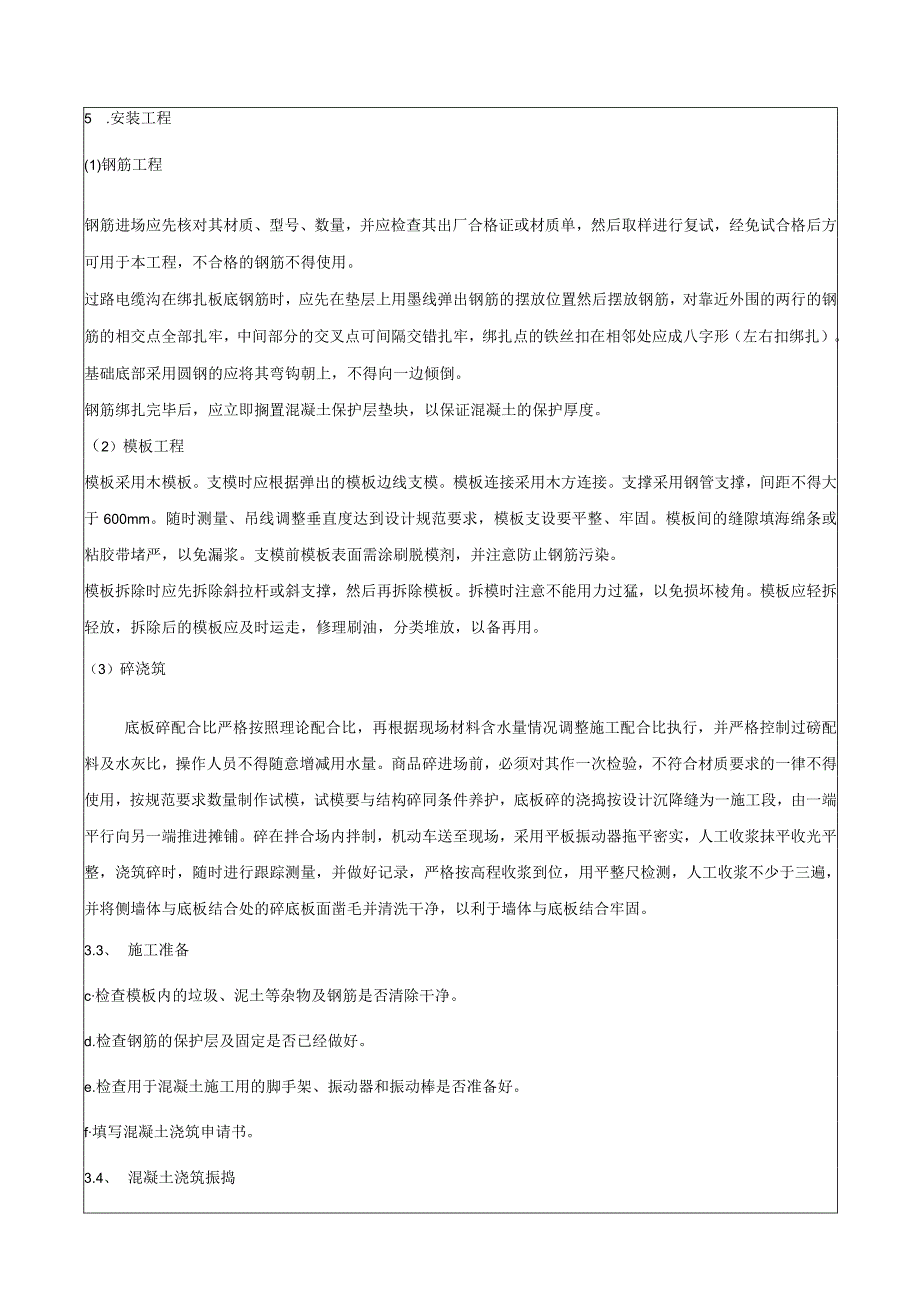

3、15碎底板用木方作侧模，用钢筋进行固定。5.安装工程(1)钢筋工程钢筋进场应先核对其材质、型号、数量，并应检查其出厂合格证或材质单，然后取样进行复试，经免试合格后方可用于本工程，不合格的钢筋不得使用。过路电缆沟在绑扎板底钢筋时，应先在垫层上用墨线弹出钢筋的摆放位置然后摆放钢筋，对靠近外围的两行的钢筋的相交点全部扎牢，中间部分的交叉点可间隔交错扎牢，绑扎点的铁丝扣在相邻处应成八字形（左右扣绑扎）。基础底部采用圆钢的应将其弯钩朝上，不得向一边倾倒。钢筋绑扎完毕后，应立即搁置混凝土保护层垫块，以保证混凝土的保护厚度。（2）模板工程模板采用木模板。支模时应根据弹出的模板边线支模。模板连接采用木方连接。
4、支撑采用钢管支撑，间距不得大于600mm。随时测量、吊线调整垂直度达到设计规范要求，模板支设要平整、牢固。模板间的缝隙填海绵条或粘胶带堵严，以免漏浆。支模前模板表面需涂刷脱模剂，并注意防止钢筋污染。模板拆除时应先拆除斜拉杆或斜支撑，然后再拆除模板。拆模时注意不能用力过猛，以免损坏棱角。模板应轻拆轻放，拆除后的模板应及时运走，修理刷油，分类堆放，以备再用。（3）碎浇筑底板碎配合比严格按照理论配合比，再根据现场材料含水量情况调整施工配合比执行，并严格控制过磅配料及水灰比，操作人员不得随意增减用水量。商品碎进场前，必须对其作一次检验，不符合材质要求的一律不得使用，按规范要求数量制作试模，试模要与结构
5、碎同条件养护，底板碎的浇捣按设计沉降缝为一施工段，由一端平行向另一端推进摊铺。碎在拌合场内拌制，机动车送至现场，采用平板振动器拖平密实，人工收浆抹平收光平整，浇筑碎时，随时进行跟踪测量，并做好记录，严格按高程收浆到位，用平整尺检测，人工收浆不少于三遍，并将侧墙体与底板结合处的碎底板面凿毛并清洗干净，以利于墙体与底板结合牢固。3.3、施工准备c检查模板内的垃圾、泥土等杂物及钢筋是否清除干净。d.检查钢筋的保护层及固定是否已经做好。e.检查用于混凝土施工用的脚手架、振动器和振动棒是否准备好。f填写混凝土浇筑申请书。3.4、混凝土浇筑振捣a在浇筑彼时，布料设备的出口离模板内侧面不应小于50nm,且不
6、得向模板内侧面直冲布料，也不得直冲钢筋骨架。浇筑墙板彼时，不得在同一处连续布料，应在2-3m范围内水平移动布料，且宜垂直于模板布料。b凡使用插入式振捣应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀捣实，移动间距宜为40Onm左右，振捣时间宜为15-30s,且隔203Omin后，进行第二次复振。振捣上一层时，应插入下层5cm,以消除两层间的接缝。平板振动器的移动间距，应能保证振动器的平板覆盖已振实部分边缘。C浇筑混凝土时，应连续进行，如必须间歇，时间尽量缩短，并应在前层混凝土凝结前，将此层混凝土浇筑完毕。d浇筑混凝土时应经常观察模板、钢筋、预留孔洞、预埋件等有无移动、变形或堵
7、塞情况，发现问题应立即停止浇筑，并应在已浇处的混凝土凝结前修整好e浇筑混凝土时要求木工看护模板，发现漏浆、鼓模及时报告，并立即修复模板；钢筋工看护钢筋，确保钢筋位置正确。f水平结构的表面，应适时用木抹子磨平搓毛两遍以上。必要时，还应先用铁滚筒滚压两遍以上，以防止产生收缩裂缝。g碎收浆时，应增加收浆次数，不能少于三遍，碎终凝后，立即覆盖一层塑料薄膜，并加盖一层麻袋。3.5、回填：(1)回填前具备的条件：隐蔽验收合格后(2)回填土料的要求：回填土料宜优先利用基槽内挖出的土，但不得含有有机杂质，不得采用淤泥或淤泥质土作为填料。回填土料应符合设计及施工规范要求，最佳含水率应通过试验确定。(3)沟槽两侧
8、同步人工回填高差不超过0.3米，采用电动夯进行压实，回填土密实度按规范要求压实。回填时，按道路的纵坡方向，由高至低分层进行，分层厚度小于0.3米。(4)压实度的确定：沟槽回填土的压实度符合设计规定或规范要求。9、标高、平面位置及其它不详处见图纸。三、质量标准3.1、主控项目按照电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-2005第10.4条款进行质量检查，主要项目如下：(1)沟道中心线位移偏差：20mm；沟道顶面标高偏差：0T0mm；(3)沟道截面尺寸允许偏差15mm;(4)沟侧平整度允许偏差W8mm；预留孔洞及预埋件中心位移允许偏差W15mm,倾斜度允许偏差2机3.
9、2、一般项目表3.2.1筋制作的允许偏差项目允许偏差(mm)受力钢筋全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5项目允许偏差（mm）钢筋网长、宽+10钢筋骨架长10宽、高5箍筋间距20钢筋弯起点位置20极保护层厚度受力筋3负弯距筋+8、-5四、成品保护4.1、一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆沟。如已提前将电缆沟施工完毕，其它地下工程施工时，应加强巡视。4.2、电缆沟施工完成后，及时划出竣工图，标明电缆沟的实际走向方位坐标。4.3、室内沿电缆沟施工完毕后应立即将沟盖板盖好。五、安全、文明措施5.1、安全措施建立施工安全和文明安全的综合性管理小组，项目经理任
10、负责人，设置专职安全员。做好挂牌施工，将工程名称、工程规模、施工期限、各级负责人及工程示意图公布于众，接受社会监督。在沟槽开挖前，探明地下管线走向标高，施工中随时监测，并加以保护。在道口和沟槽周围设置全封闭安全护栏，设红灯示警，并派专人监护和指挥过往车辆。根据土质情况做好沟槽放坡、降水或支护工作，沟槽旁边不得堆放建筑材料，并防止车辆振动引起土壁坍塌，施工人员不得擅自更改施工设计。机械挖运土方，应有专人指挥运行，沟槽内修坡清底人员与铲斗保持一定距离。施工工期间，所有工作人员应佩带标牌，戴安全帽进入现场。加强现场电器安全管理，所有线路按规定架凤，所有电器均设漏电保护器。加强现场防火安全管理，在堆放
11、易燃材料和重点仓库设置灭火器材。六、环保措施防止灰尘污染措施施工现场道路及现场临近地段的道路，安排专人实行洒水防尘措施，确保无扬尘。现场暂存土要采取遮盖措施，防止起风扬尘；水泥、砂等易扬尘的材料，安排在库房内存放或严密遮盖，运输时采取防扬尘措施；施工机械进入现场前进行环保检查，尾气排放超标的不予使用。防止施工噪音污染措施合理安排施工项目，噪音高的避开夜间施工。施工选用低噪音设备、机具，对人为的施工噪音采取降噪措施；加大管理力度，加强控制，最大限度地减少噪声扰民；噪音大的机械、设备隔音消声间，有效地消除噪音危害。工程竣工后，应迅速拆除临时设施，并将工地及周边环境清理整洁，做到工完料净场清。交底单位：交底人：审核人：年月日交底对象：接受交底人：年月日
