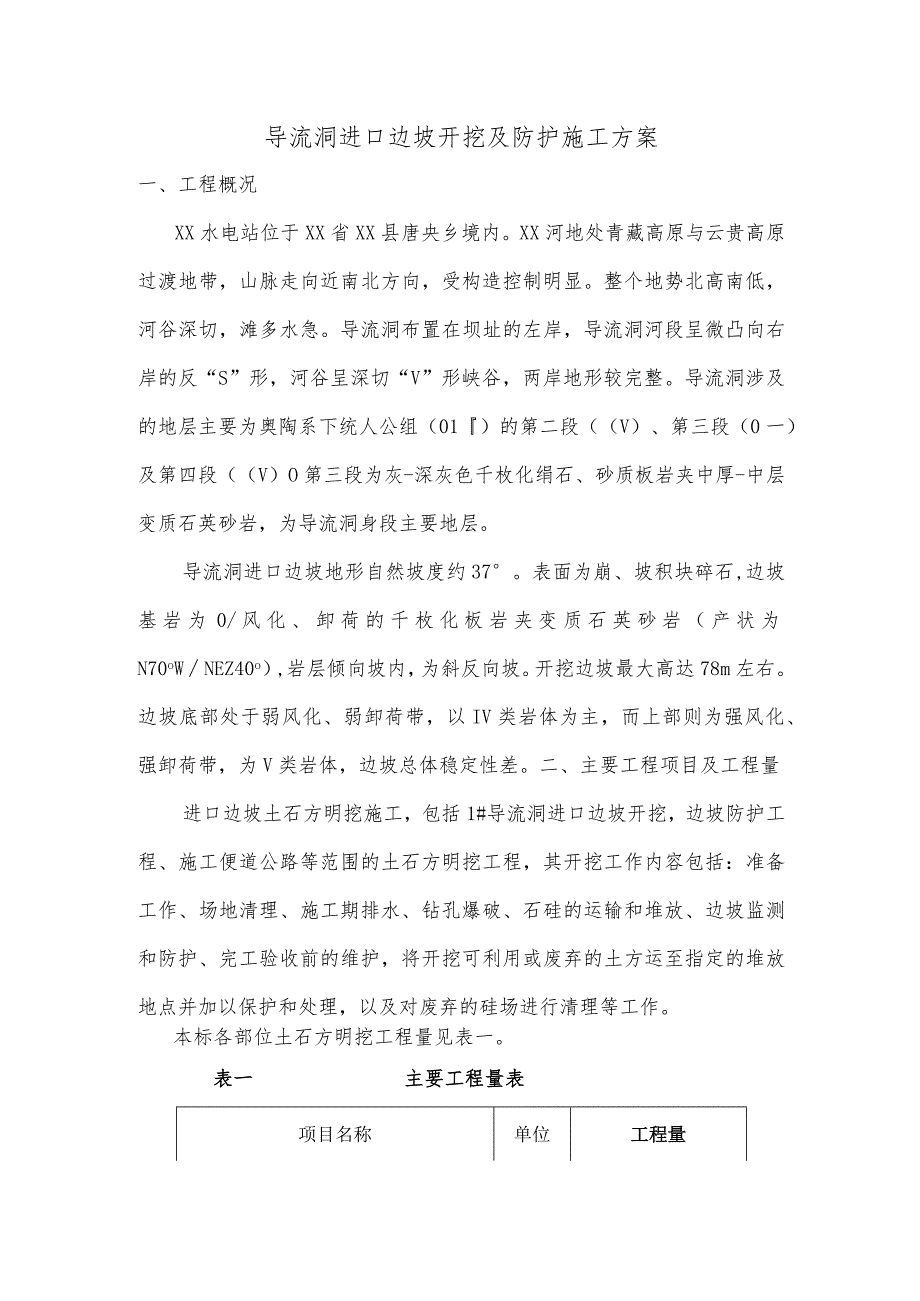

1、导流洞进口边坡开挖及防护施工方案一、工程概况XX水电站位于XX省XX县唐央乡境内。XX河地处青藏高原与云贵高原过渡地带，山脉走向近南北方向，受构造控制明显。整个地势北高南低，河谷深切，滩多水急。导流洞布置在坝址的左岸，导流洞河段呈微凸向右岸的反“S”形，河谷呈深切“V”形峡谷，两岸地形较完整。导流洞涉及的地层主要为奥陶系下统人公组（01）的第二段（V）、第三段（0一）及第四段（V）O第三段为灰-深灰色千枚化绢石、砂质板岩夹中厚-中层变质石英砂岩，为导流洞身段主要地层。导流洞进口边坡地形自然坡度约37。表面为崩、坡积块碎石,边坡基岩为0/风化、卸荷的千枚化板岩夹变质石英砂岩（产状为N70oWNE
2、Z40o）,岩层倾向坡内，为斜反向坡。开挖边坡最大高达78m左右。边坡底部处于弱风化、弱卸荷带，以IV类岩体为主，而上部则为强风化、强卸荷带，为V类岩体，边坡总体稳定性差。二、主要工程项目及工程量进口边坡土石方明挖施工，包括1#导流洞进口边坡开挖，边坡防护工程、施工便道公路等范围的土石方明挖工程，其开挖工作内容包括：准备工作、场地清理、施工期排水、钻孔爆破、石硅的运输和堆放、边坡监测和防护、完工验收前的维护，将开挖可利用或废弃的土方运至指定的堆放地点并加以保护和处理，以及对废弃的硅场进行清理等工作。本标各部位土石方明挖工程量见表一。表一主要工程量表项目名称单位工程量覆盖层开挖m10600石方开
3、挖in341500钢筋悯t2.92锚索(100T,L=30m)根20锚杆(25,L=4.5m)根1011锚杆(4)25,L=6.Om)根837C20喷混凝土m500锚杆索(332,L=12)合计m3441275三、施工特点进口导流洞土石方工程施工特点如下：(I)导流洞进口边坡最大垂直开挖高度达约75m,地形陡峻，施工道路布置较困难，开挖与支护需同步进行，施工干扰大。(2)导流洞进口土石方明挖施工场面较狭窄，地形较陡，工作面施工机械作业和施工布置难度较大。(3)导流洞进口边坡以上部位的施工对下部低位便道的安全通行影响较大，施工安全防护和便道管制任务较重。(4)导流洞进口开挖时，其它标段同时在进行

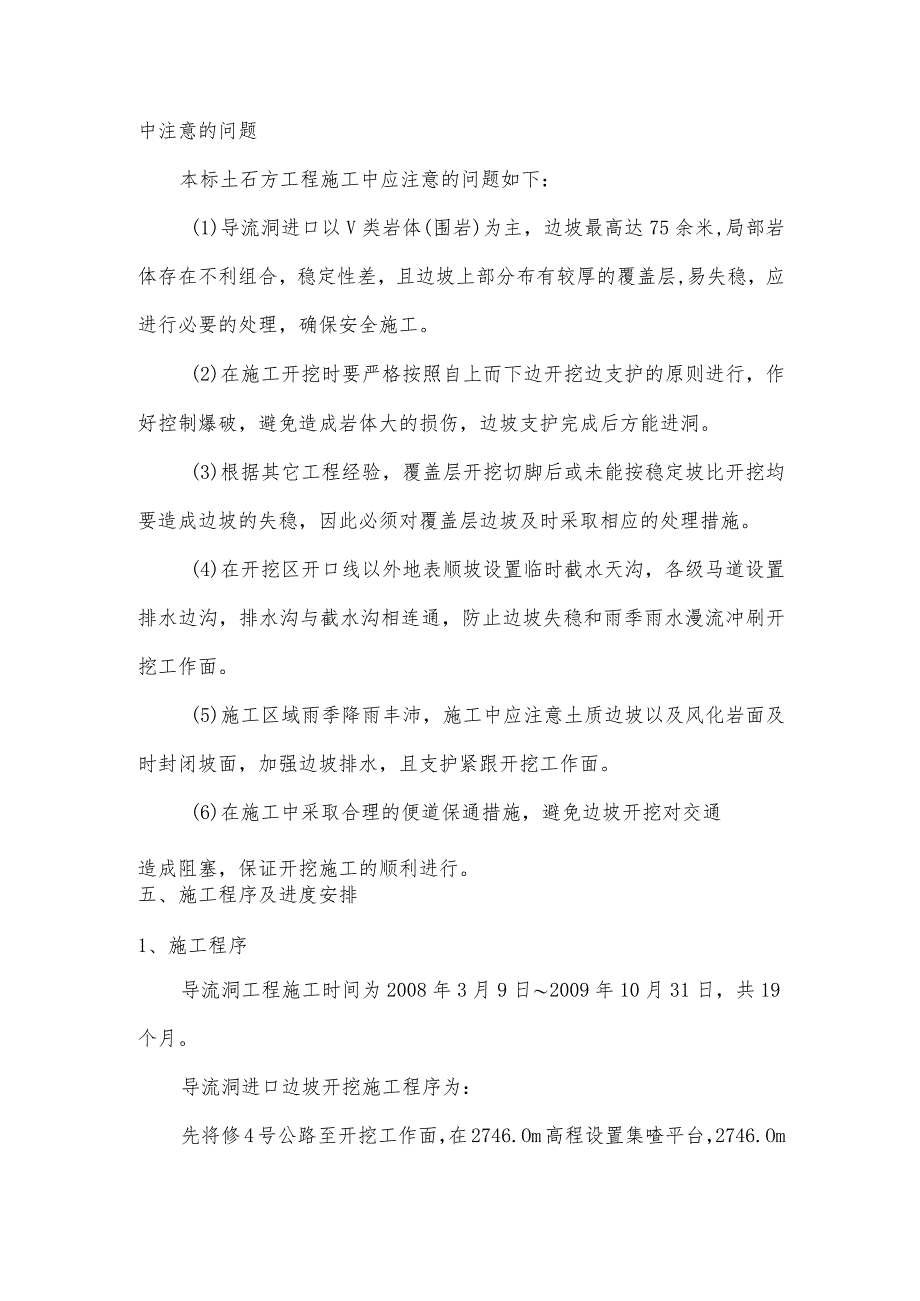

4、施工，施工干扰大，安全隐患突出，需加强施工组织协调。(5)导流洞进口边坡需采取特殊合理的钻爆工艺，以保证开挖质量和边坡的稳定。(6)导流洞进口土石方开挖工程量较大，施工工期较紧，开挖强度较高，需要配备充足的性能良好的施工设备，精心组织确保工程的顺利进行。针对以上特点，导流洞进口边坡开挖支护工程施工需做到合理布置、精心组织、加强协调，才能保证导流洞进口边坡工程顺利完成。四、施工中注意的问题本标土石方工程施工中应注意的问题如下：(1)导流洞进口以V类岩体(围岩)为主，边坡最高达75余米,局部岩体存在不利组合，稳定性差，且边坡上部分布有较厚的覆盖层,易失稳，应进行必要的处理，确保安全施工。(2)在施
5、工开挖时要严格按照自上而下边开挖边支护的原则进行，作好控制爆破，避免造成岩体大的损伤，边坡支护完成后方能进洞。(3)根据其它工程经验，覆盖层开挖切脚后或未能按稳定坡比开挖均要造成边坡的失稳，因此必须对覆盖层边坡及时采取相应的处理措施。(4)在开挖区开口线以外地表顺坡设置临时截水天沟，各级马道设置排水边沟，排水沟与截水沟相连通，防止边坡失稳和雨季雨水漫流冲刷开挖工作面。(5)施工区域雨季降雨丰沛，施工中应注意土质边坡以及风化岩面及时封闭坡面，加强边坡排水，且支护紧跟开挖工作面。(6)在施工中采取合理的便道保通措施，避免边坡开挖对交通造成阻塞，保证开挖施工的顺利进行。五、施工程序及进度安排1、施工
6、程序导流洞工程施工时间为2008年3月9日2009年10月31日，共19个月。导流洞进口边坡开挖施工程序为：先将修4号公路至开挖工作面，在2746.Om高程设置集喳平台，2746.Om高程以上开挖的弃磴翻至集磴平台后出喳，2746.Om高程以下开挖的弃喳在低位便道上设置集磴平台进行出硅。2、施工工序土石方明挖采取自上而下开挖，先覆盖层，后石方分层开挖。各级开挖边坡形成之前完成相应高程的地表截水系统施工。覆盖层开挖采用人工配合液压反铲、装载机清理表面，排除地表水，清除表层淤泥、树根及杂物，然后用液压反铲或装载机装喳，自卸汽车运输出喳。石方开挖用手风钻将出露的岩石顶面凸凹不平部分钻爆整平，大面清理
7、整平后，采用自上而下分层开挖，YT-28风钻钻孔梯段爆破。边坡采用预裂或光面爆破成型，QJZ100B潜孔钻造预裂孔，手风钻钻光爆孔，建基面预留LO2.Om厚保护层（暂定，施工时根据现场实验确定），保护层开挖采用手风钻造孔，分层浅孔、孔底设柔性垫层火花起爆，液压反铲装喳，自卸汽车运输出硅。土石方开挖施工工序见图一。基坑排水测放点线施工道路大面积造孔测放点线清理出喳岩石顶面检平覆盖层开挖爆破设计现场试验图一土石方开挖施工工序图出喳保护层开安全检查记录3、施工进度导流洞工程施工时间为2008年3月9日2009年10月31日，共19个月。进口土石方明挖工程进度安排如下：2008年5月20日2008年7
8、月31日，高程2746.Om以上土石方明挖及支护的施工；2008年8月1日2008年10月190,进行进口高程2746.Om-2705m之间的土石方明挖及支护的施工；4、施工强度根据施工总进度，导流进口开挖强度为5个月开挖土石方为52100m3o六、施工布置1工作面及机械布置根据施工总进度安排及开挖高峰强度的要求，导流洞进口开挖施工机械具体布置如下：PC200(斗容O.7m3)液压反铲挖掘机1台，柳工50C(斗容3m3)装载机2台。运输设备拟采用15t自卸汽车6辆。钻爆设备YT-28手风钻10台，100B潜孔钻2台。2施工道路的布置为满足土石方明挖施工需要，结合业主提供的主要施工道路及地形特点
9、，布置以下道路作为开挖施工主要道路，各条施工道路特性见表二。施工道路布置详见图导流洞进口段开挖施工平面布置图、导流洞出口段开挖施工平面布置图。表二场内施工道路特性表道路名称承担任务路面宽度(m)路面结构纵坡(%)备注1#支洞-2#喳场施工便道长225m,边坡开挖6.0碎石路面7.9承包人自建2#-砂石料厂施工便道长3.8Km,砂石料运输、出口运磴6.0碎石路面16.3承包人自建、发包人提供费用3风、水、电布置导流洞边坡工程用风、水、电由系统统一供给。4磴场布置导流洞工程主要磴场为2#磴场和3#喳场，喳场分为弃喳场和回采场，容量分别为11万疗、9万七、土方明挖1土方明挖施工工序土方明挖施工工序如
10、下：施工准备(机械设备进场、场地平整、便道修筑等)一边坡排水系统布设施工f清坡、处理危石f出喳支护f进行下一个工序。2土方开挖(1)、土方开挖的原则土方开挖应自上而下分层进行，施工中适时做好一定的坡势，以利排水，同时在开挖的过程中应避免边坡稳定范围内形成积水；对于边坡易风化崩解的土层，若开挖层不能及时回填或支护的，预留保护层；在主体工程施工前按照施工图纸要求开挖和清理完成边坡的风化岩块、坡积物、残积物和滑坡体，并在适当位置修筑拦硅坎和挡硅墙，保证施工安全。*不允许在开挖范围的上侧弃土，在冲沟内或沿河岸边弃土时，防止山洪造成泥石流或引起河道堵塞。3场地清理采用人工辅助反铲、装载机进行主体工程开挖
11、区施工场地清理。地表植被清理范围延伸至离施工图所示最大开挖边线外侧或建筑物边线外侧至少5m的距离；须予挖除树根的范围延伸到离施工图所示最大开挖边线、填筑边线外侧3m的距离；并注意保护清理区域附近的天然植被，凡属无价值或严重影响环境的清除物，在监理工程师指定的区域内进行掩埋。按照监理工程师指示的表土开挖深度进行主体工程施工场地的表土挖除,并将有机土壤运到指定地区妥善存放，以防止土壤冲刷流失。4、土方开挖的施工方法土方开挖自上而下分层进行，分层厚度46m,施工中随时作成一定的坡势，以利排水，同时在开挖的过程中避免边坡稳定范围内形成积水；对于边坡易风化崩解的土层，若开挖层不能及时覆盖或封闭，要预留保
12、护层；在主体工程施工前按照施工图纸要求开挖和清理完成边坡的风化岩块、坡积物、残积物和滑坡体，并在适当位置修筑拦喳坎，保证施工安全。导流洞进口土方开挖主要采用分区进行，具体分区情况及其施工方法如下：进口高程2746m以上为开挖I区。在高程2746In的四号公路上设集磴平台，通过PC200液压反铲削坡，柳工50C装载机辅助，翻喳至集喳平台，用装载机装磴，自卸汽车运至喳场；集硅平台外均设置拦磴墙拦磴，防止开挖硅料影响交通；进口段I区开挖主要出磴通道为：四号公路一1#便桥左岸桥头喳场便道一硅场；进口高程2746m以下UK。采用柳工装载机辅助PC200反铲挖装，20t.15t自卸汽车运至硅场。自卸汽车直
13、接至低位便道上装喳。出硅通道为低位施工便道喳场；5、土质边坡稳定与安全应急措施在土方开挖过程中，如出现裂缝和滑动迹象，立即暂停施工并采取应急抢险措施，并及时通知监理工程师。必要时按照监理工程师的指示设置观测点，及时观测边坡变化情况并做好记录。对于浅表性滑动面，采用液压反铲削除滑动体，降低滑动体高度,必要时在处理后的坡面上喷58cm厚混凝土护面，安装中空注浆自钻式锚杆和钢筋防滑桩，提高边坡的稳定性。八、石方明挖1、石方开挖施工工序石方开挖施工工艺见图二。图二石方开挖施工工艺流程图2进口边坡石方开挖设计边坡开挖前，做好开挖线外的场地清理和危石处理，修建地表截、排水沟。开挖采取自上而下分层进行，马道
14、间设计边坡按开挖分层进行预裂成型，大面开挖垂直梯段高度一般为69m,每层边坡开挖完后及时申请初验并经验收合格后进行支护作业。开挖边坡的支护在分层开挖的过程中逐层进行，上层的支护使下层的开挖能安全顺利的进行。左岸导流洞进口石方开挖主要采用分区进行，具体分区情况及其施工方法如下：高程2746m以上为开挖I区，该区施工地形陡峭，开挖高度大。开挖I区在2746m高程设集喳平台，集喳平台以上开挖采用装载机、反铲翻殖至集殖平台后出喳，集磴平台以下至低位便道上出喳。开挖采用QJZ-100B潜空钻、YT-28手风钻钻孔,梯段微差松动爆破,柳工50C装载机辅助，PC200液压反铲挖装，自卸汽车运输，磴料运至2#
15、喳场。开挖出磴通道为四号公路一1#便桥左岸桥头fl#-2#喳场便道f喳场；高程2746m为开挖11区，11区石方开挖均采用YT-28手风钻辅助QJZ-100B潜孔钻钻孔进行预裂爆破，PC200液压反铲和装载机挖装自卸汽车运输出磴，硅料运至2#喳场。其中保护层采用YT-28手风钻钻孔。出磴通道低位施工便道一2#喳场。3开挖过程中的注意事项(1)边坡开挖与支护的关系开挖边坡的支护在分层开挖过程中逐层进行，上层的支护应保证边坡下挖后的稳定性及下一层开挖安全顺利地进行。根据现场情况，岩石好的部位支护可滞后一个开挖台阶，岩石差的部位支护紧跟开挖工作面。为解决出口边坡开挖与永久支护的施工干扰，在预应力锚索施工部位，根据锚索布置高程调整开挖梯段高度，预留保护层作为锚索施工平台，使开挖与锚索施工平行作业。(2)施工道路的保通措施在导流洞出口边坡开挖过程中，爆破飞石和落喳对低线公路的通行影响较大，施工中必须采取积极的防护措施控制飞石和落喳。主要的措施如下：在开挖边坡较缓的区段设置拦喳挡墙层层拦阻沿山坡滚落的石,减
