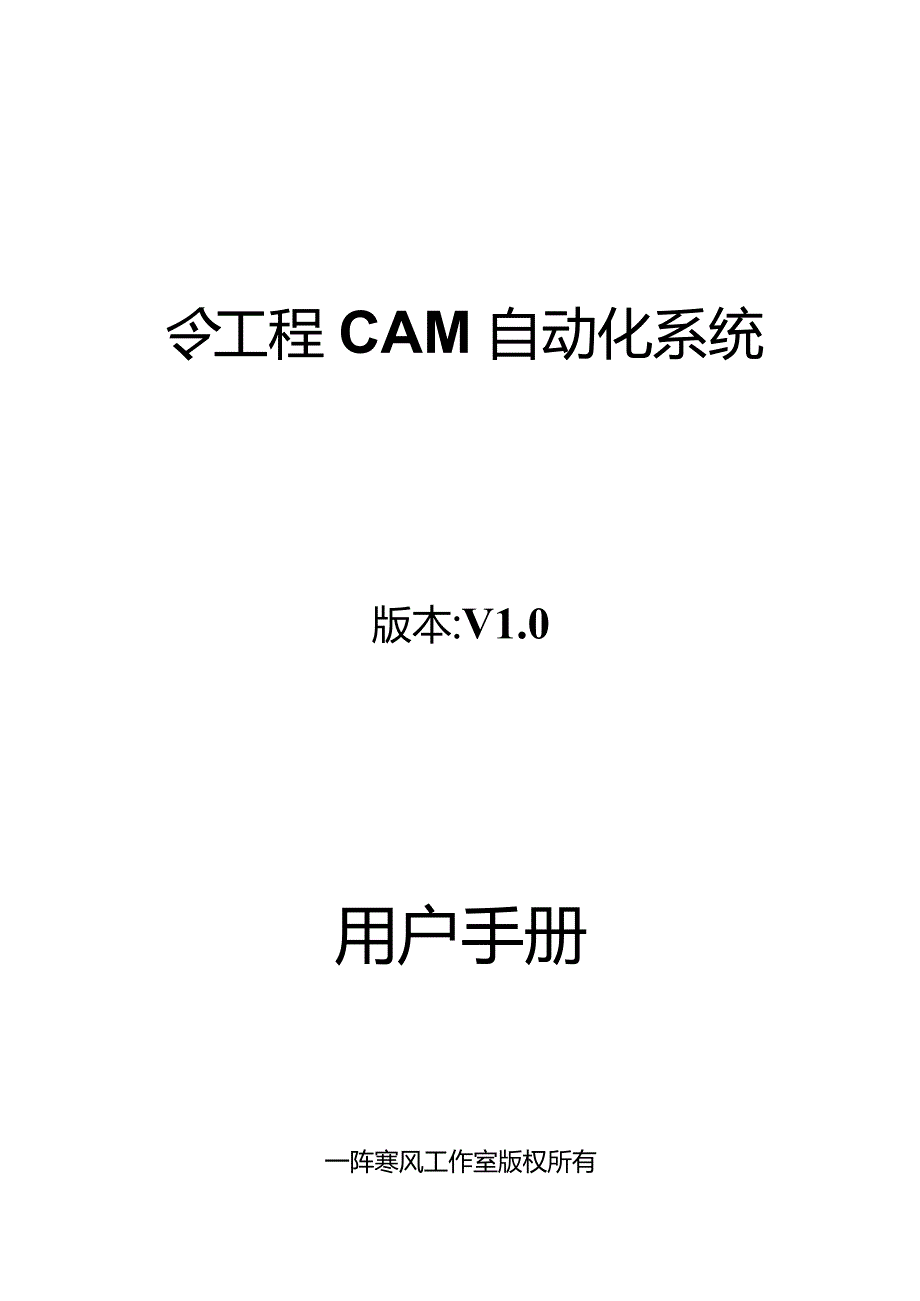

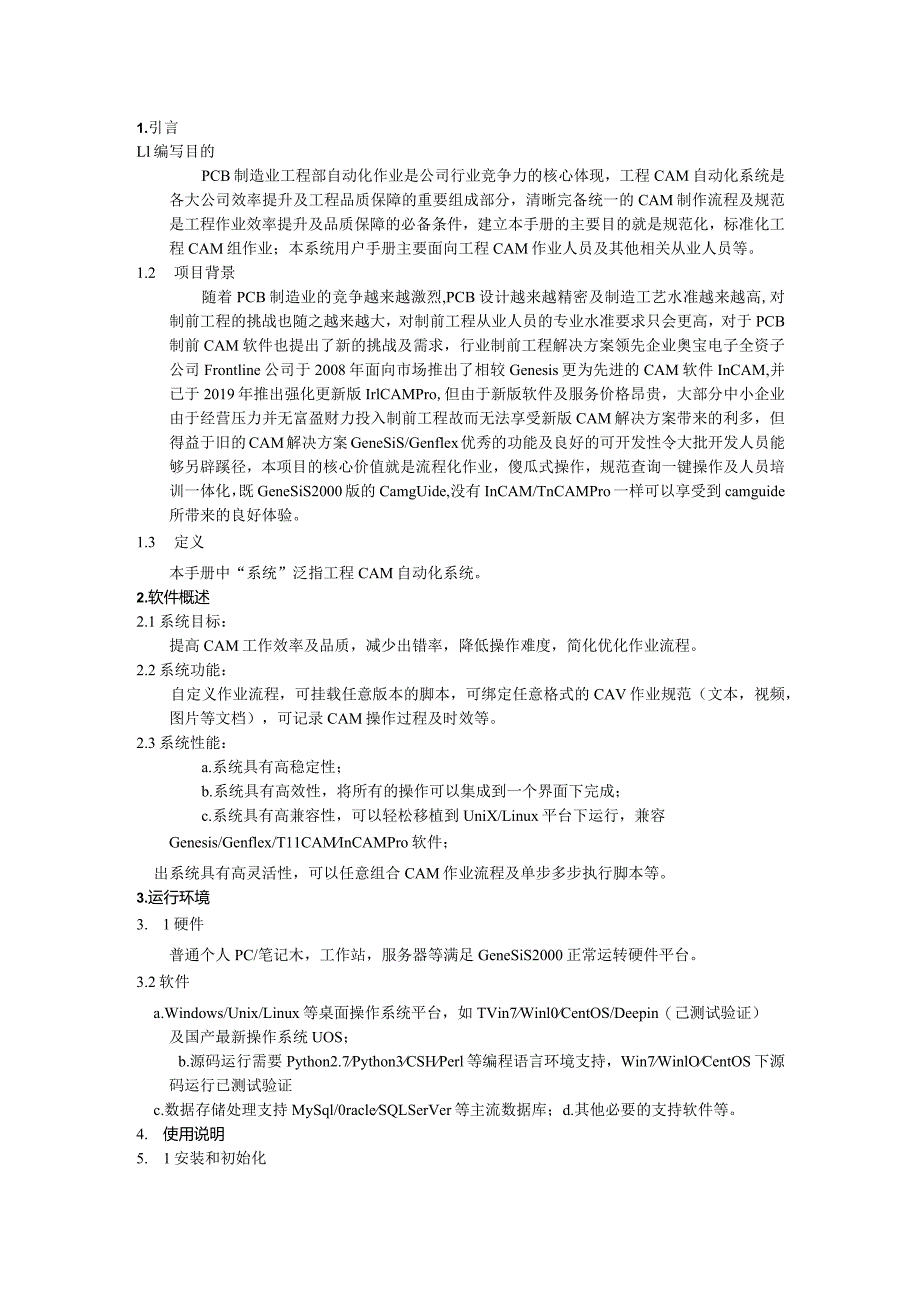

1、令工程CAM自动化系统版本:V1.0用户手册一阵寒风工作室版权所有1.引言Ll编写目的PCB制造业工程部自动化作业是公司行业竞争力的核心体现，工程CAM自动化系统是各大公司效率提升及工程品质保障的重要组成部分，清晰完备统一的CAM制作流程及规范是工程作业效率提升及品质保障的必备条件，建立本手册的主要目的就是规范化，标准化工程CAM组作业；本系统用户手册主要面向工程CAM作业人员及其他相关从业人员等。1.2 项目背景随着PCB制造业的竞争越来越激烈,PCB设计越来越精密及制造工艺水准越来越高,对制前工程的挑战也随之越来越大，对制前工程从业人员的专业水准要求只会更高，对于PCB制前CAM软件也提出
2、了新的挑战及需求，行业制前工程解决方案领先企业奥宝电子全资子公司Frontline公司于2008年面向市场推出了相较Genesis更为先进的CAM软件InCAM,并已于2019年推出强化更新版IrlCAMPro,但由于新版软件及服务价格昂贵，大部分中小企业由于经营压力并无富盈财力投入制前工程故而无法享受新版CAM解决方案带来的利多，但得益于旧的CAM解决方案GeneSiS/Genflex优秀的功能及良好的可开发性令大批开发人员能够另辟蹊径，本项目的核心价值就是流程化作业，傻瓜式操作，规范查询一键操作及人员培训一体化，既GeneSiS2000版的CamgUide,没有InCAM/TnCAMPro
3、一样可以享受到camguide所带来的良好体验。1.3 定义本手册中“系统”泛指工程CAM自动化系统。2.软件概述2.1系统目标：提高CAM工作效率及品质，减少出错率，降低操作难度，简化优化作业流程。2.2系统功能：自定义作业流程，可挂载任意版本的脚本，可绑定任意格式的CAV作业规范（文本，视频，图片等文档），可记录CAM操作过程及时效等。2.3系统性能：a.系统具有高稳定性；b.系统具有高效性，将所有的操作可以集成到一个界面下完成；c.系统具有高兼容性，可以轻松移植到UniX/Linux平台下运行，兼容Genesis/Genflex/T11CAMInCAMPro软件；出系统具有高灵活性，可以

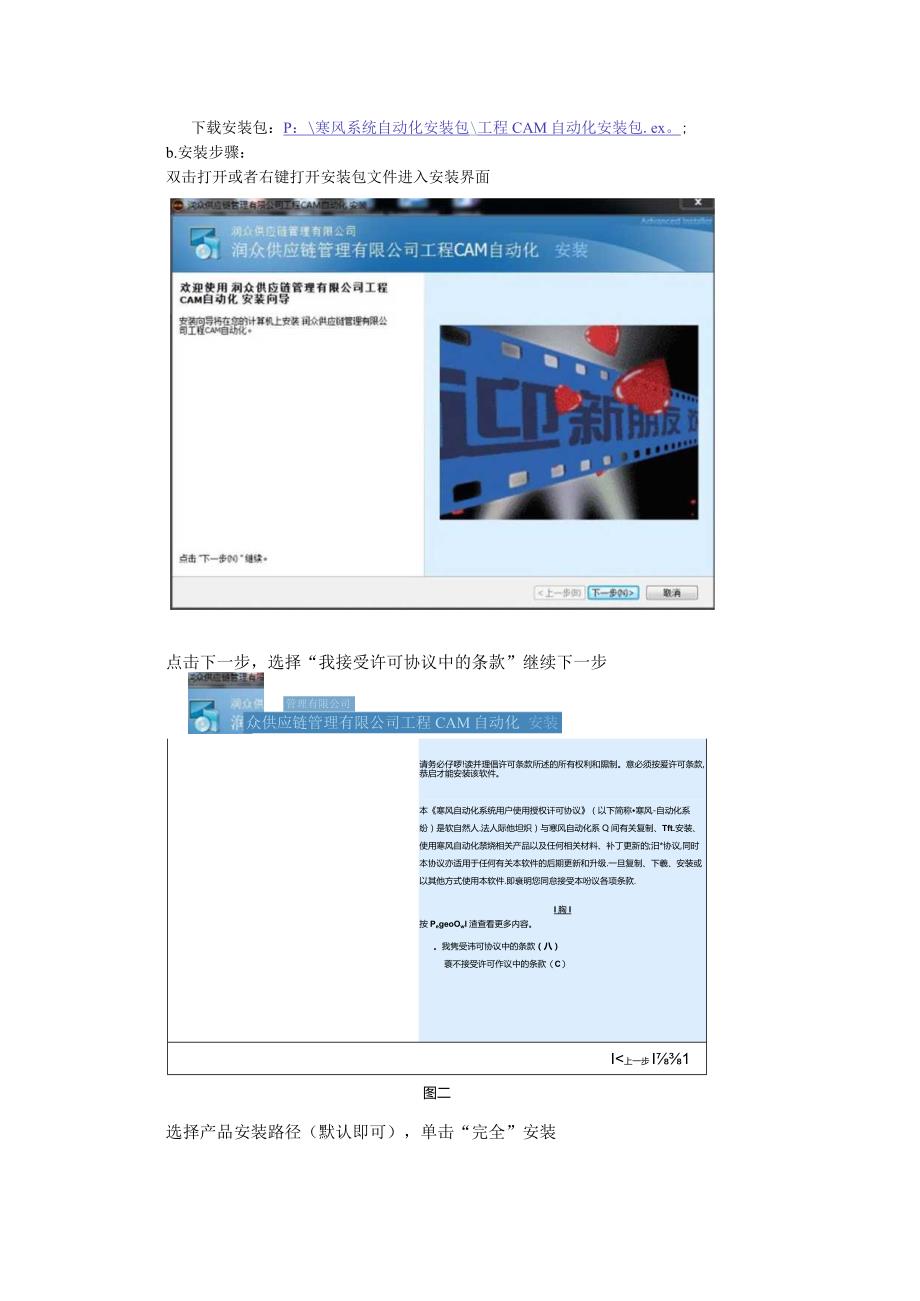

4、任意组合CAM作业流程及单步多步执行脚本等。3.运行环境3. 1硬件普通个人PC/笔记木，工作站，服务器等满足GeneSiS2000正常运转硬件平台。3.2软件a.Windows/Unix/Linux等桌面操作系统平台，如TVin7Winl0CentOS/Deepin（己测试验证）及国产最新操作系统UOS；b.源码运行需要Python2.7Python3CSHPerl等编程语言环境支持，Win7WinlOCentOS下源码运行已测试验证c.数据存储处理支持MySql/0racleSQLSerVer等主流数据库；d.其他必要的支持软件等。4. 使用说明5. 1安装和初始化下载安装包：P：寒风系统
5、自动化安装包工程CAM自动化安装包.ex。;b.安装步骤：双击打开或者右键打开安装包文件进入安装界面点击下一步，选择“我接受许可协议中的条款”继续下一步管理有限公司众供应链管理有限公司工程CAM自动化 安装请务必仔啰!读并理倡许可条款所述的所有权利和隰制。意必须按爰许可条款,恭启才能安装该软件。本寒风自动化系统用户使用授权讦可协议（以下简称寒风-自动化系纷）是软自然人.法人际他坦炽）与寒风自动化系Q间有关复制、Tft.安装、使用寒风自动化禁烧相关产品以及任何相关材料、补丁更新的;汨*协议,同时本协议亦适用于任何有关本软件的后期更新和升级.一旦复制、下羲、安装或以其他方式使用本软件.即衰明您同怠
6、接受本吩议各项条款.I胸I按PegeoOwl渣查看更多内容。我隽受讳可协议中的条款（八）蓑不接受许可作议中的条款（C）I上一步I1图二选择产品安装路径（默认即可），单击“完全”安装湾众供应链莒理有限公司工程CAM自动化安装中雳祠众供应道管理有限公司1润众供应链管理有限公司工程CAM自动化安装图三点击“安装”等待安装程式执行图四等待安装程序执行酒众供应袋苫理有限公司工程CAM自动化安装图五单击“完成”结束安装渔众供应蟋苫建育限公司工程CAM白弱化安袋图六c.下载补丁包：P:CAM白动化更新.bat;d.安装补丁包：双击“CAM自动化更新.bat”安装补丁。详细请查看视频安装教程:工程CAM自动化
7、安装教程.exe视频演示14.2系统启动配置系统绑定GenesisZGenflex无密码一键登录启动，若您没有配置一键登录将会有如下报错图七4.2.1GeneSiS一键启动方法设置：a.新建环境变量FRONTLlNE_NO_LOGlNSCREEN,将值设置为L详细操作如下：右击我的电脑一一属性高级一一环境变量一一系统变量一一新增一一输入变量名“FRONTLINE一N（LLOGIN.SCREEN”输入变量“1”确定。b.新建账户密码login文件，将账号密码写入，账号密码之间有空格或者各占一行，详细操作如下：在C:UsersWindows登录用户.genesis下建立一个新文件login（具体目
8、录随自己电脑，如果路径不同，请自己修改路径），login内容为:例：如果你的GeneSiS登入账号和密码为11那么就在记事本中写11具体操作为:点右键新建一个记事本文件,写上用户和密码后把login.txt的TXT去掉就可以了。c.新建GenesisZGenflex一件启动bat脚本文件，命名为GeneSis.bat/Genflex.bat,详细操作如下：右键单击GeneSis.bat-选择编辑一一输入以下内容（注：不要引号，具体口录根据自已实际口录填写）UcdD:/genesis/XmanagerstartXMANAGER.EXECdD:/genesis/e100/getstartget.e
9、xed.配置成功双击GeneSis.bal将一键登录CeneSiS2000,双击桌面“CAM自动化”图标启动系统。4.2.2系统注册激活：a.首次登陆会出现欢迎界面;b.进入主界面单击“帮助（三）授权激活(L)”查看您的机器码;c.提供注册窗口机器码到系统人员算号;d.在注册窗口输入注册码后单击“0K”完成注册;4.2.3界面及功能介绍:a.主界面标题栏工具栏CAM作业流程配置菜单栏系统接口参数配置CAM作业区图八状态栏b.命令行窗口（执行状态日志）图九主程序执行状态显示。日志文件路径：DAGENESISlOgsXWindSystem.Iogc.详细功能描述：标题栏寒风自动,系统主程序版产:1
10、.1进程码:125/）一寒风目;/图十程序名程序版本进程码含素统名菜单栏CtrifAAh-ICtdXQruW工具栏（与菜单栏功能一一对应,图标一致即功能一致）OUg急IO。旦巴，二P缝详细功能描述： 文件(F)-开启GeneSiS(O),功能：一健启动Genesis2000;快捷键：Ctr1+0；组合键：Alt+F+O:X3*ljlaJts*-开启GeneSiS2000.exe查看视频涣不：视频演示2 文件(F)-关闭Genesis(E)功能：关闭GeneSiS2000,比照GeneSiS2000Alt+F+Q退出GeneSiS功能；快捷键：Ctrl+E;组合键：Alt+F+E：查看视频演示:
11、关闭 GeneS is2000.exe视频演示3 文件(F)-新建料号(N)功能：新建一个料号，比照GeneSiS2000Alt+F+C创建料号+创建料号SteP功能；快捷键：CtrI+N；组合键：Alt+F+N：脚本界面及参数说明：创的号程式进程码:21728-寒风自动化系统飞回西当有多个料号数据 库的时候自行选择 创建料号存储的资 料库JobName ：StepName:JJDname.执行程式查看视频演示:自行填写料号名origgenesi s创建完成自动打开料号SteP确认。取消默认创建一个orig step,也可根据情况 自行定义step名称取消执行勾选后创建完料 号SteP程式自动
12、 打开料号step, 否则只打开料号图十二创建新料号exe 文件(F)-打开料号(D)功能：打开料号，比照GeneSiS2000输入料号名并双击打开料号功能;快捷键：Ctrl+D；组合键：Alt+F+D：脚本界面及参数说明：打开料号程式进程码:9036-寒风自动化系统回口”造接你要打开的科号:过滤搜索料号名O2aecO99aO 04abc954a0 04adb017c0 04adb479b0 04aec946a0 04aec999a0-test 04apb322a0 04bdb581c0 04bddl20a0 04bddl58a0 04beb989a0 04bec678a0 04bec804a
13、0 04bedl02a0 04bedl39a0执行程式单选或多选要打 开的料号确认取消执行图十三鲁查看祝嫉演示:打开料号exe视频演示5 文件(F)-保存料号(三)功能：保存料号，比照GeneSiS2000Alt+F+S保存料号功能；快捷键：Ctrl+S;组合键：AIt+F+S：心查看视频演示:保存料号exe视频演示6 文件(F)-关闭料号(L)功能：关闭料号，比照GeneSiS2000Alt+F+L关闭料号功能;快捷键：CtrI+L；组合键：AIt+F+L：查看祝嫉演示:关闭料号exe视频演示7 文件(F)-删除料号(K)功能：删除料号，比照GeneSiS2000删除料号功能;快捷键：Ctr
14、l+K；组合犍：Alt+F+K：脚本界面及参数说明：删除料号程式进程码:25028-寒风自动化系统Wr回|运|请迹挂你要生除的料号:过滤搜索料号名单选或多选要删 除的料号O2aecO99aO04abc954a004adb017c004adb479b004aec946a004aec999a0-test04apb322a004bdb581c004bddl20a004bddl58a004beb989a004bec678a004bec804a004bedl02a004bedl39a0执行程式确认C)取消I取消执行图十四查看视频演示：删除料号密视频演示8 文件(F)-退出系统(Q)功能：退出系统；快捷键：CtrI+Q：组合键：Alt+F+Q： 编辑(E
