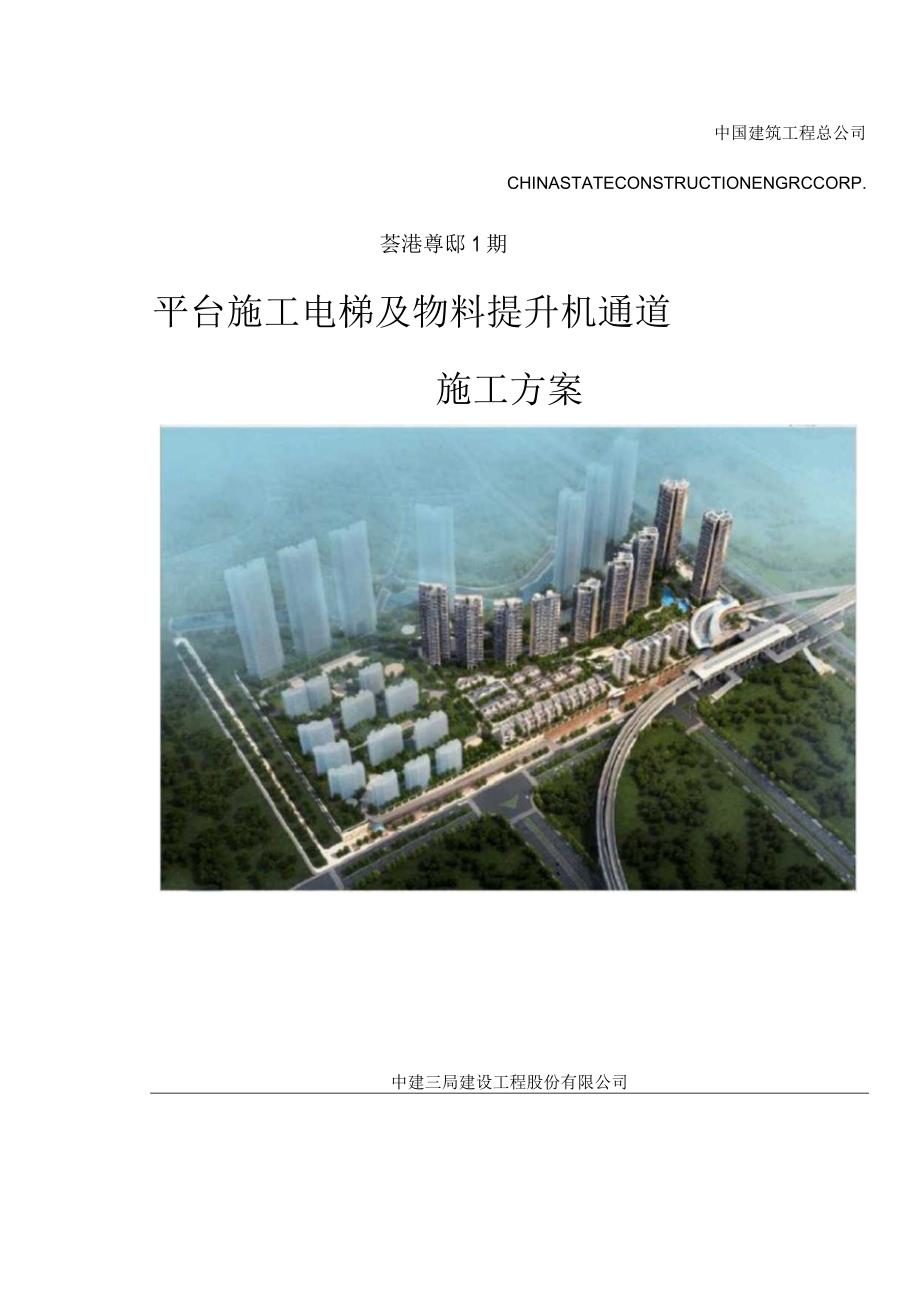

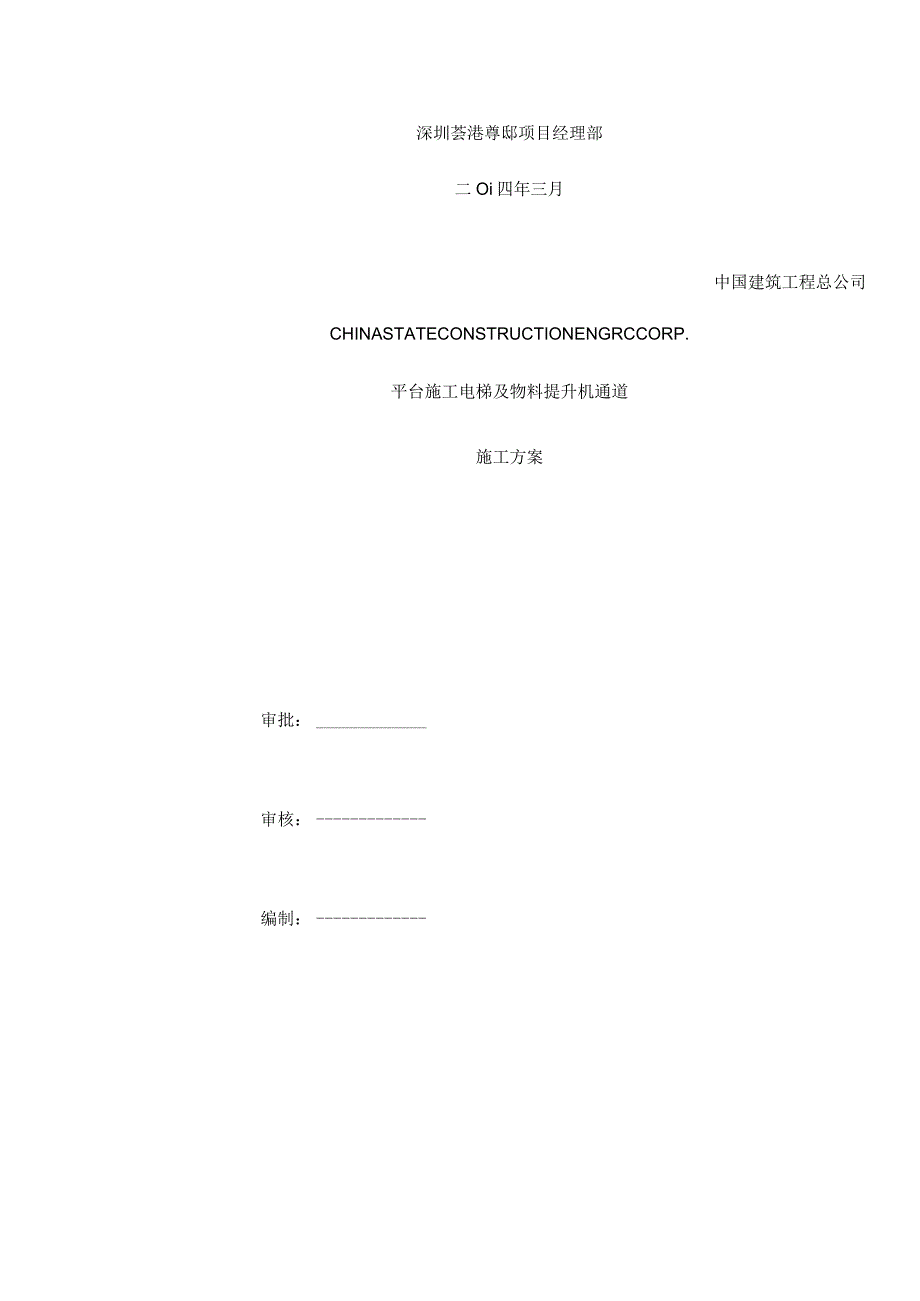

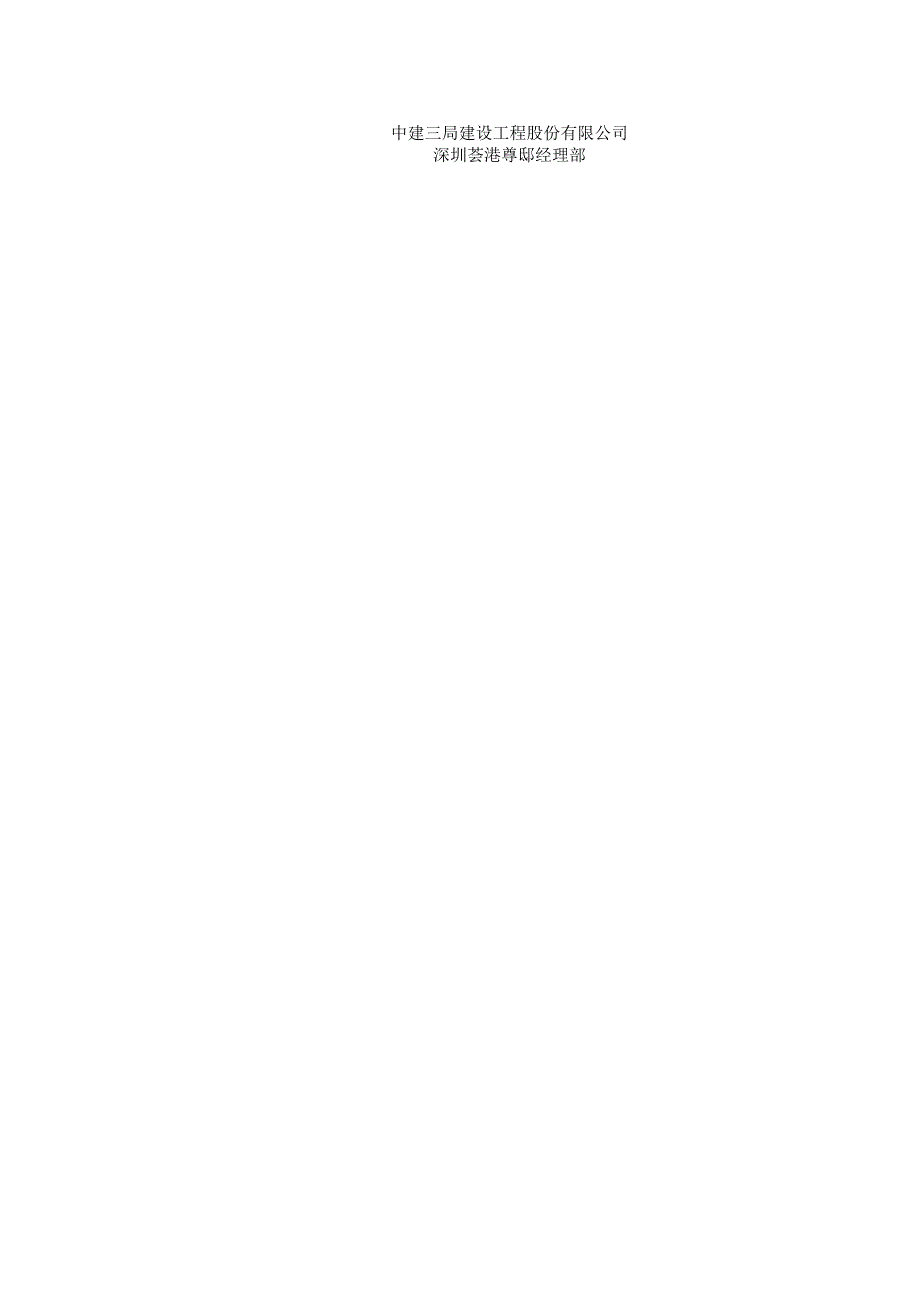

1、中国建筑工程总公司CHINASTATECONSTRUCTIONENGRCCORP.荟港尊邸1期平台施工电梯及物料提升机通道施工方案中建三局建设工程股份有限公司深圳荟港尊邸项目经理部二Oi四年三月中国建筑工程总公司CHINASTATECONSTRUCTIONENGRCCORP.平台施工电梯及物料提升机通道施工方案审批：审核：编制：中建三局建设工程股份有限公司深圳荟港尊邸经理部2014年3月目录1编制说明3.1.1 编制目的3.1.2 主要编制依据：3.2、工程概况3.3、通道布置3.3.1 通道布置概况3.3.2 通道搭设方法4.4、施工工艺8.4.1 材料选择8.鲫8.钢管8.捅牛9.钢丝绳9
2、.脚手板9.安全网9.4.2 施工通道搭设流程104.3 搭设要求IJa4.4 施工通道检查与验收104.4.1 施工通道的检查104.4.2 施工通道的验收1.14.5 施工通道的维护与保养114.6 施工通道的拆除125、质量、安全保证措施135.1 质量要求135.2 安全保证措施155.3 应急预案166、文明施工措施167、外脚手架计算书167.1 落地式脚手架计算书1.67.2 悬挑式脚手架计算书267.3 复式楼中庭施工通道脚手架计算书331编制说明1.1 编制目的本方案用于指导荟港尊邸1期工程塔楼施工升降机及物料提升机安装后，楼层内材料运输通道工作，以保证施工升降机及物料提升机
3、材料等运输工作安全、有序、高效的完成。1.2 主要编制依据：(1) 施工升降机使用说明书(2) 物料提升机使用说明书(3) GBlOO55施工升降机安全规则(4) GB/T10054施工升降机技术条件(5)业主提供的相关图纸(6)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)；(7)建筑施工安全检查标准(JGJ59-201D；(8)建筑结构荷载规范(GB50009-2001)：2、工程概况本工程地处深圳市龙华新城核心地区(原龙华二线拓展区)北侧，该区域位于深圳市城市发展中心主轴，南临福田区，是福田中心区发展后备用地，及作用于中心区配套服务的高尚生活居住区和文化、体育、教育配套区
4、。区域内新开通的深圳北站连接广深港高速铁路、厦深客运专线、西部沿海客运专线等国家铁路干线。本项目用地位于布龙路以西、和平路以北，与4号线龙胜站及6号线毗邻、衔接。荟港尊邸1期占地面积41345.65m3,拟建总建筑面积约为6.2万m，。3、通道布置3.1 通道布置概况由于本工程塔楼结构每层差异较大，且施工电梯及物料提升机安装位置距离建筑物的远近不统一，对于材料或人员从升降机到楼层内的运输通道需设置以下几种施工通道。1、平台2#施工电梯及2#、3#物料提升机安装完毕后吊笼紧靠结构边缘，因此2#施工电梯及2#、3#物料提升机与建筑物之间无须设置施工通道，材料可直接进入楼层。在外脚手架，因此在这些区
5、域需搭设脚手架施工通道。3、由于本工程塔楼为复式楼，个别施工电梯及物料提升机安装时无法避开室内中庭，因此在复式楼中庭二楼板的位置需搭设脚手架施工通道。3.2 通道搭设方法1、针对3.1条中第2条，根据塔楼高度Al栋施工通道设置方法如下：施工电梯处外架采用落地架和悬挑架的组合形式，该处外架与整体外架断开，须重新搭设。落地架采用648.3X3.5钢管搭设，立杆横距为0.9m,纵距分别为1.6m、0.8m、1.6m,步距为1.8m和1.35m交替进行，横向小横杆间距为50Omm搭设高度为24m架体须附墙，由于该架体搭设长度为3跨，因此在架体每两步架体两端各设置一个连墙件。设置连墙件形式同落地式脚手架
6、施工方案中的附墙形式。在架体两侧设置连续剪刀撑。落地架须进行卸载，卸载方法及高度同落地式脚手架中的卸载方法及高度。电梯门洞处采用50X100木材200垫底，上铺单层模板。该处外架搭设示意图如下：对于24米以上的施工通道采用悬挑式施工通道，该处悬挑架采用16号工字钢，并用6*37股直径16m丝绳反拉卸载。工字钢间距分别为1600mm800mm1600mm悬挑长度130Om球体搭设间距同该处落地架的间距。工字钢顶面及底面对应立杆位置焊接IoCm长巾25钢筋头，立杆套在钢筋头上，防止立杆偏移，悬挑层分别选在第8层及第12层。架体须附墙，由于该架体搭设长度为3跨，因此在架体每两步架体两端各设置一个连墙
7、件。设置连墙件形式同悬挑式脚手架施工方案中的附墙形式。在架体两侧设置连续剪刀撑。悬挑架须进行卸载，卸载方法及高度同悬挑式脚手架中的卸载方法及高度。电梯门洞处采用50X100木杨200垫底，上铺单层模板。该处外架搭设示意图如下：mO Ln m木市2001600800 1500木血2000D900柑$200IEiS2、针对3.1条中第2条，根据塔楼高度除Al栋外的施工通道设置方法如下：物料提升机处外架采用落地架形式，该处外架与整体外架断开，须重新搭设。落地架采用48.33.5钢管搭设，立杆横距为0.9m,纵距分别为0.8m、1.6m、0.8m,步距为1.8m和1.35m交替进行，横向小横杆间距为5
8、0OmrTl搭设高度为24m架体须附墙，由于该架体搭设长度为3跨，因此在架体每两步架体两端各设置一个连墙件。设置连墙件形式同落地式脚手架施工方案中的附墙形式。落地架须进行卸载，卸载方法及高度同落地式脚手架中的卸载方法及高度。物料提升机门洞处采用50X100木材200垫底，上铺单层模板。该处外架搭设示意图如下：FO011600FoOI值立百3、针对3.1条中第3条，在复式楼中庭二楼板的位置或施工电梯及物料提升机入楼层处无楼层板的位置搭设脚手架施工通道。施工通道设置具体方法如下：该通道采用落地式脚手架搭设。该落地式脚手架采用648X3.5立杆配合可调顶撑支撑板底平台，该通道搭设宽度为2.1米，搭设
9、高度为3.15米（即标准层层高），搭设长度根据现场实际情况确定。满堂架立杆纵距为0.9米，立杆的横距为0.7米，横杆步距为1.45m。底部距楼板面20Omm沿纵横水平水平方向按纵下横上的程序设置扫地杆。搭设时拉线定位，做到横平竖直。立杆、横杆均要求采用标准杆件。满堂架四边与中间设置纵向翦刀撑，连续设置。沿施工通道方向剪刀撑宽度为5跨,斜杆与地面的倾角为4560度，与施工通道垂直方向剪刀撑宽度为3跨。施工通道平面示意图施工通道侧立面示意图4、施工工艺施工通道搭设严格按照公司安全管理标准化图册施工。4.1 材料选择4.1.1 型钢本工程悬挑架选用16号普通工字钢，其相应材质应符合国家现行相关规范。
10、为防止脚手架立杆滑移，工字钢上立杆位置应焊接IoOmm高中25的钢筋短头对立杆加以固定。4.1.2 钢管钢管选用现行国家标准直缝电焊钢管（GBTl3793中3号普通钢管，其质量应符合国家标准碳素结构钢（GBT700中Q235-A级钢的规定。采用的钢管类型应为国家标准48X3.5,但考虑到市场材料供应与材料锈蚀程度偏差，计算时可按48X3.0,以确保安全。脚手架钢管的表面质量及外形应符合下列要求:(I)新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm,端面偏差不应大于1.7mm。(2)旧钢
11、管表面锈蚀深度应小于0.5mm,弯曲变形各种杆件钢管的端部弯曲L1.5m时，不应大于5mm立杆钢管弯曲当3ml4mr1,不应大于12mm当4mvl6m时，不应大于20mm水平杆斜杆的弯曲LW6m不应大于30mm(3)所用钢管均应符合Cl形象要求，外架立杆及水平杆刷成黄色；剪刀撑刷成黑黄相间颜色。4.1.3 扣件(1)扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。(2)扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定，其附件的制造材料应符合GB70079中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符
12、合GB95-76垫圈的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于Imm扣件表面应进行防锈处理。(3)脚手架采用的扣件，在螺栓拧紧扭力矩达65N?m时，不得发生破坏。(4)扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换：新旧扣件均应进行防锈处理。4.1.4 钢丝绳钢丝绳选用6*37股直径16mm钢丝绳，强度极限21550MPa断股、锈蚀严重的钢丝绳不得使用。花篮螺丝选用与钢丝绳匹配的规格。4.1.5 脚手板脚手板采
13、用钢板网，挡脚板高度为200mm4.1.6 安全网按照深圳市安全监督总站的有关规定，本工程安全网全部采用绿色阻燃密目式安全网，兜网采用尼龙网。4.2 施工通道搭设流程4.3 搭设要求脚手架立杆、横杆、剪刀撑、横向斜撑、连墙件、护栏和挡脚板、扫地杆等搭设要求参照项目技术部编制的外脚手架施工方案。此外转料平台脚手架还应满足下列要求：（1）施工通道脚手架必须严格按照施工方案的要求搭设。（2）施工通道脚手架两侧设置斜撑及临边防护栏杆，每层楼应设置连墙件和剪刀撑，并严格按照施工方案要求采取卸荷措施。（3）施工通道脚手架内侧张挂密目式安全网封闭，转料平台外侧设置踢脚板。4.4 施工通道检查与验收4.4.1
14、 施工通道的检查0）检查脚手架的整体和局部的垂直偏差，如发现垂直度有异常现象，应及时加固和消除隐患。本工程外架每搭设10m,必须对外架复核一次，采用每层交圈复核，通过连墙件来调整外架和结构的距离从而控制外架垂直度。O各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。 检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应及时纠正。 连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥
15、安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。6如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。4.4.2施工通道的验收施工通道搭设完成后，施工单位、监理单位组织有关人员进行验收。验收合格后，经施工单位项目技术负责人及项目总监理工程师签字后，方可投入使用。4.5施工通道的维护与保养施工通道在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。施工通道日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作
