《手机保护膜检验规范-钢化膜-PET保护膜.docx》由会员分享，可在线阅读，更多相关《手机保护膜检验规范-钢化膜-PET保护膜.docx（4页珍藏版）》请在第壹文秘上搜索。

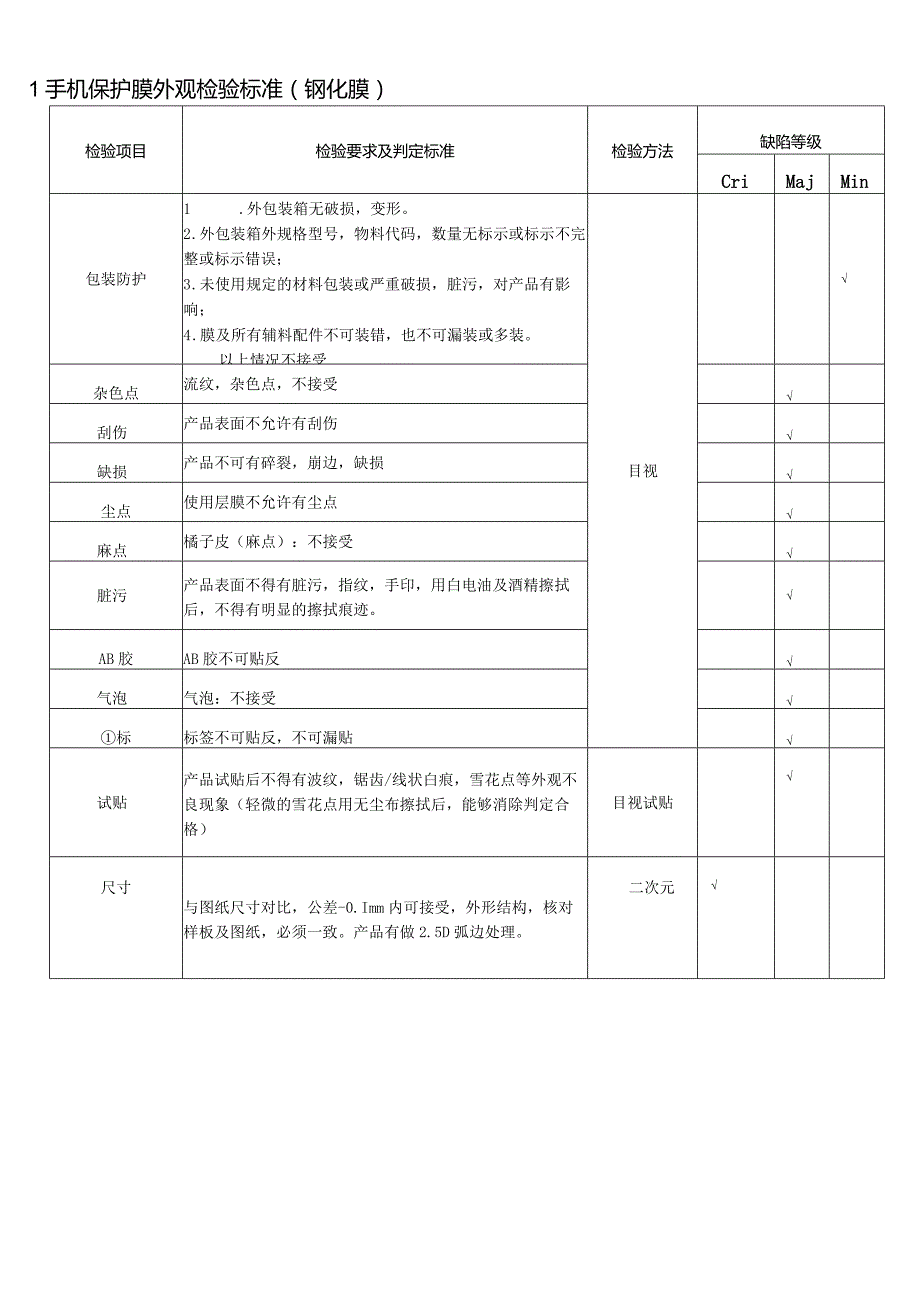

1、1手机保护膜外观检验标准（钢化膜）检验项目检验要求及判定标准检验方法缺陷等级CriMajMin包装防护1 .外包装箱无破损，变形。2 .外包装箱外规格型号，物料代码，数量无标示或标示不完整或标示错误；3 .未使用规定的材料包装或严重破损，脏污，对产品有影响；4 .膜及所有辅料配件不可装错，也不可漏装或多装。以上情况不接受目视杂色点流纹，杂色点，不接受刮伤产品表面不允许有刮伤缺损产品不可有碎裂，崩边，缺损尘点使用层膜不允许有尘点麻点橘子皮（麻点）：不接受脏污产品表面不得有脏污，指纹，手印，用白电油及酒精擦拭后，不得有明显的擦拭痕迹。AB胶AB胶不可贴反气泡气泡：不接受标标签不可贴反，不可漏贴试贴

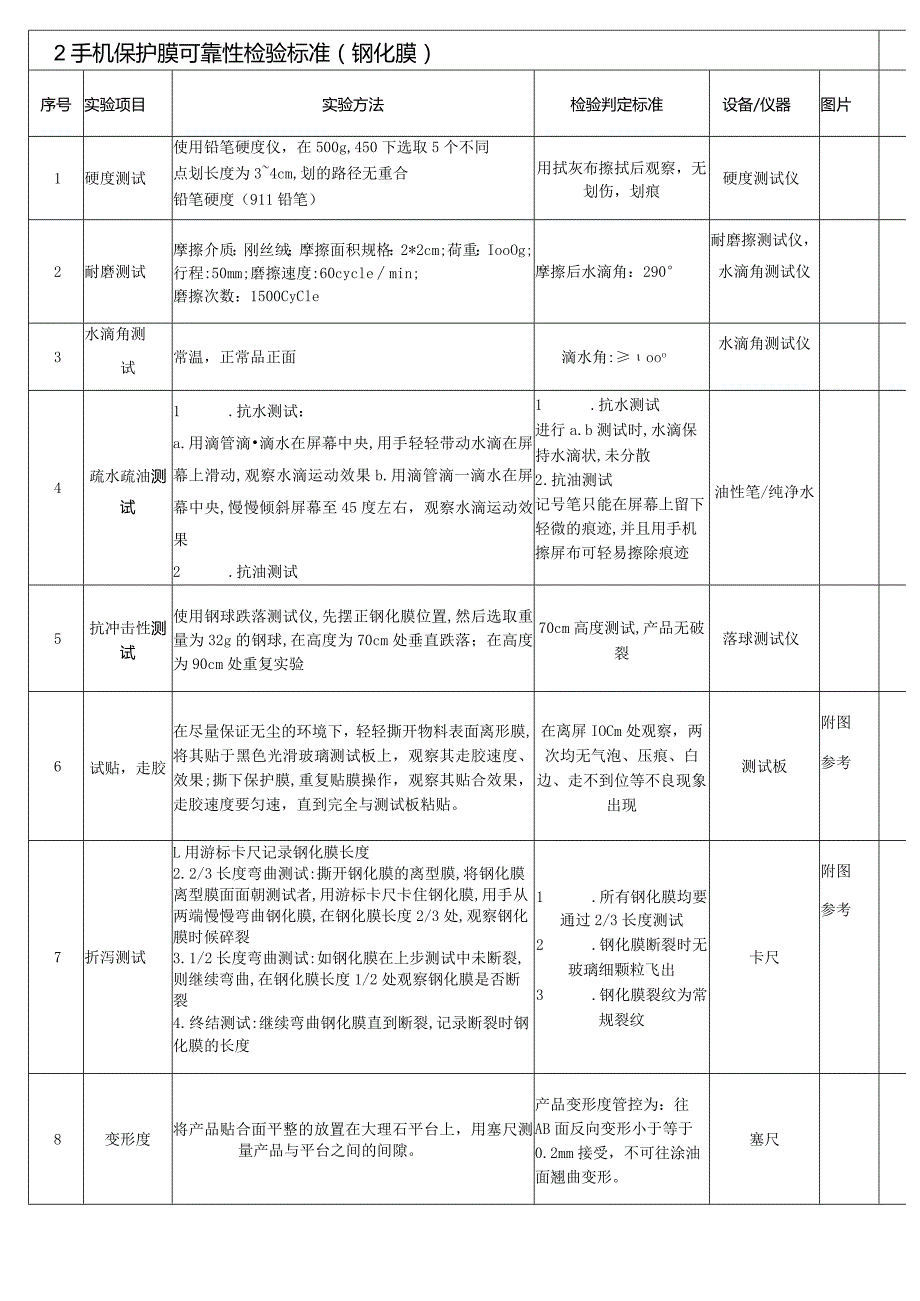

2、产品试贴后不得有波纹，锯齿/线状白痕，雪花点等外观不良现象（轻微的雪花点用无尘布擦拭后，能够消除判定合格）目视试贴尺寸与图纸尺寸对比，公差-0.Imm内可接受，外形结构，核对样板及图纸，必须一致。产品有做2.5D弧边处理。二次元2手机保护膜可靠性检验标准（钢化膜）序号实验项目实验方法检验判定标准设备/仪器图片1硬度测试使用铅笔硬度仪，在500g,450下选取5个不同点划长度为34cm,划的路径无重合铅笔硬度（911铅笔）用拭灰布擦拭后观察，无划伤，划痕硬度测试仪2耐磨测试摩擦介质：刚丝绒；摩擦面积规格：2*2cm;荷重：IooOg;行程:50mm;磨擦速度:60cyclemin;磨擦次数：15
3、00CyCle摩擦后水滴角：290耐磨擦测试仪，水滴角测试仪3水滴角测试常温，正常品正面滴水角:ooo水滴角测试仪4疏水疏油测试1 .抗水测试：a.用滴管滴滴水在屏幕中央,用手轻轻带动水滴在屏幕上滑动,观察水滴运动效果b.用滴管滴一滴水在屏幕中央,慢慢倾斜屏幕至45度左右，观察水滴运动效果2 .抗油测试1 .抗水测试进行a.b测试时,水滴保持水滴状,未分散2 .抗油测试记号笔只能在屏幕上留下轻微的痕迹,并且用手机擦屏布可轻易擦除痕迹油性笔/纯净水5抗冲击性测试使用钢球跌落测试仪,先摆正钢化膜位置,然后选取重量为32g的钢球,在高度为70cm处垂直跌落；在高度为90cm处重复实验70cm高度测试

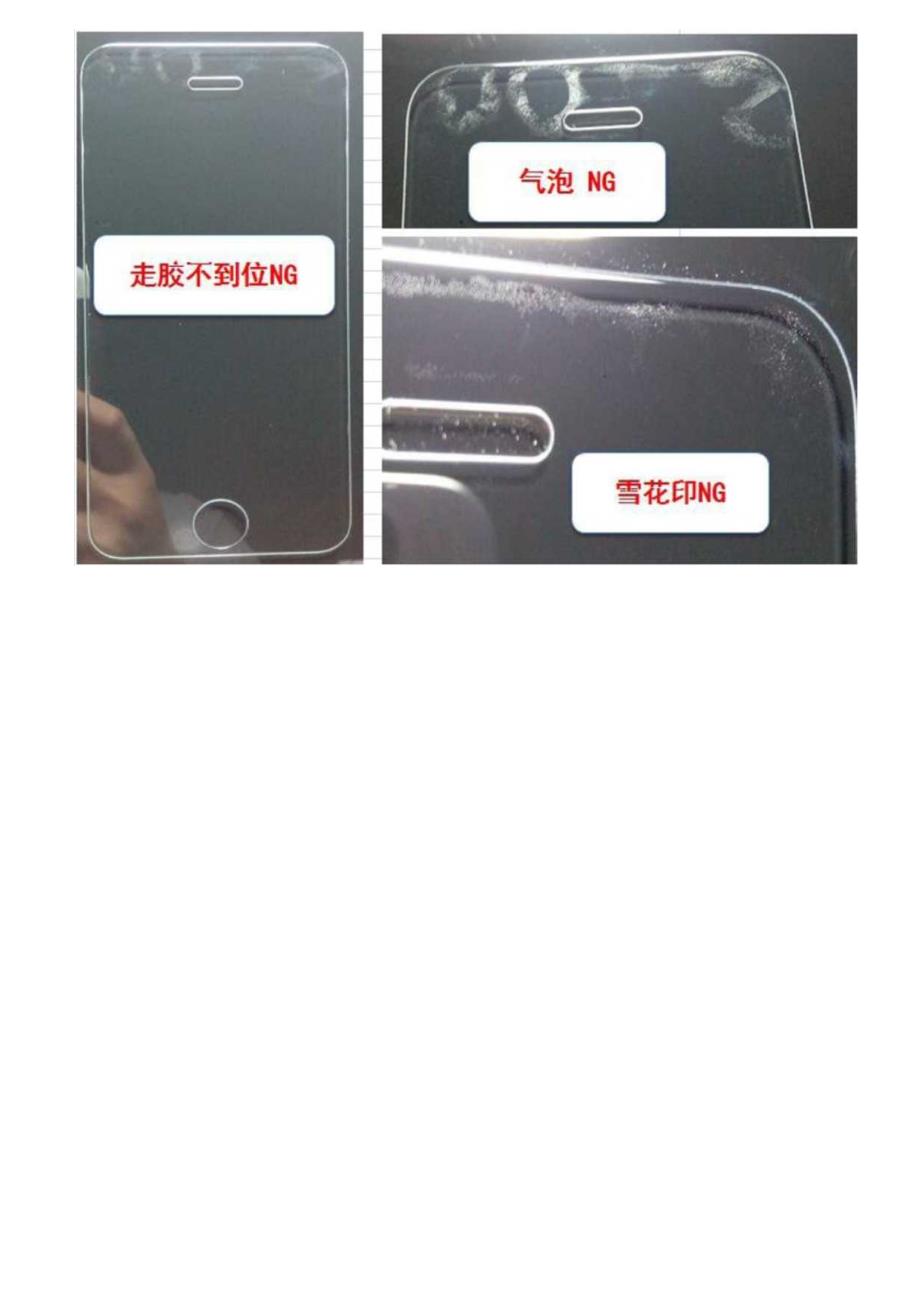

4、,产品无破裂落球测试仪6试贴，走胶在尽量保证无尘的环境下，轻轻撕开物料表面离形膜,将其贴于黑色光滑玻璃测试板上，观察其走胶速度、效果;撕下保护膜,重复贴膜操作，观察其贴合效果，走胶速度要匀速，直到完全与测试板粘贴。在离屏IOCm处观察，两次均无气泡、压痕、白边、走不到位等不良现象出现测试板附图参考7折泻测试L用游标卡尺记录钢化膜长度2. 2/3长度弯曲测试:撕开钢化膜的离型膜,将钢化膜离型膜面面朝测试者,用游标卡尺卡住钢化膜,用手从两端慢慢弯曲钢化膜,在钢化膜长度2/3处,观察钢化膜时候碎裂3. 1/2长度弯曲测试:如钢化膜在上步测试中未断裂,则继续弯曲,在钢化膜长度1/2处观察钢化膜是否断裂4. 终结测试:继续弯曲钢化膜直到断裂,记录断裂时钢化膜的长度1 .所有钢化膜均要通过2/3长度测试2 .钢化膜断裂时无玻璃细颗粒飞出3 .钢化膜裂纹为常规裂纹卡尺附图参考8变形度将产品贴合面平整的放置在大理石平台上，用塞尺测量产品与平台之间的间隙。产品变形度管控为：往AB面反向变形小于等于0.2mm接受，不可往涂油面翘曲变形。塞尺
