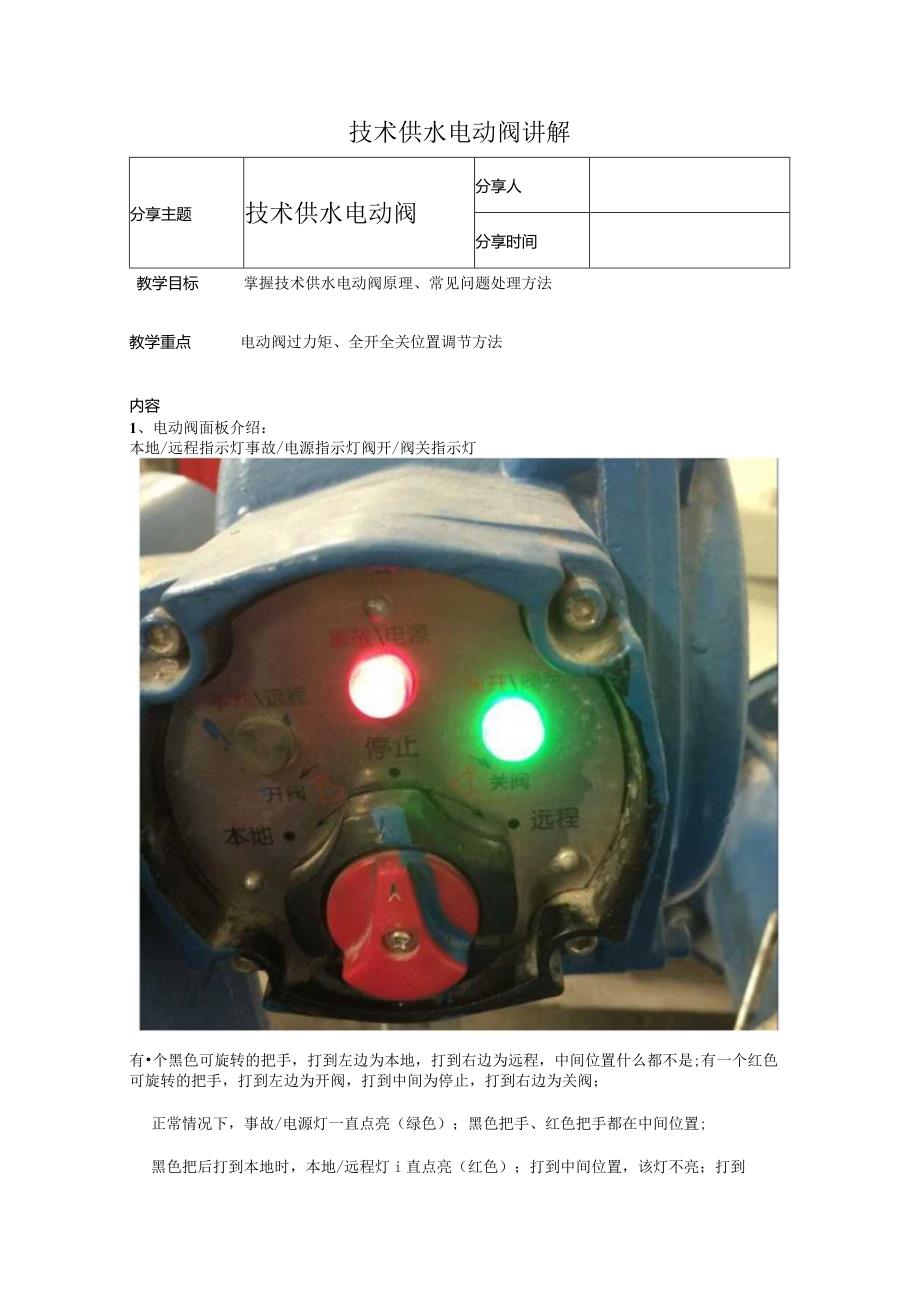

1、技术供水电动阀讲解分享主题技术供水电动阀分享人分享时间教学目标掌握技术供水电动阀原理、常见问题处理方法教学重点电动阀过力矩、全开全关位置调节方法内容1、电动阀面板介绍：本地/远程指示灯事故/电源指示灯阀开/阀关指示灯有个黑色可旋转的把手，打到左边为本地，打到右边为远程，中间位置什么都不是;有一个红色可旋转的把手，打到左边为开阀，打到中间为停止，打到右边为关阀；正常情况下，事故/电源灯一直点亮（绿色）；黑色把手、红色把手都在中间位置;黑色把后打到本地时，本地/远程灯i直点亮（红色）；打到中间位置，该灯不亮；打到远程时，本地/远程灯一直点亮（绿色）。开阀操作：将黑色把手切至本地，再将红色把手切至左

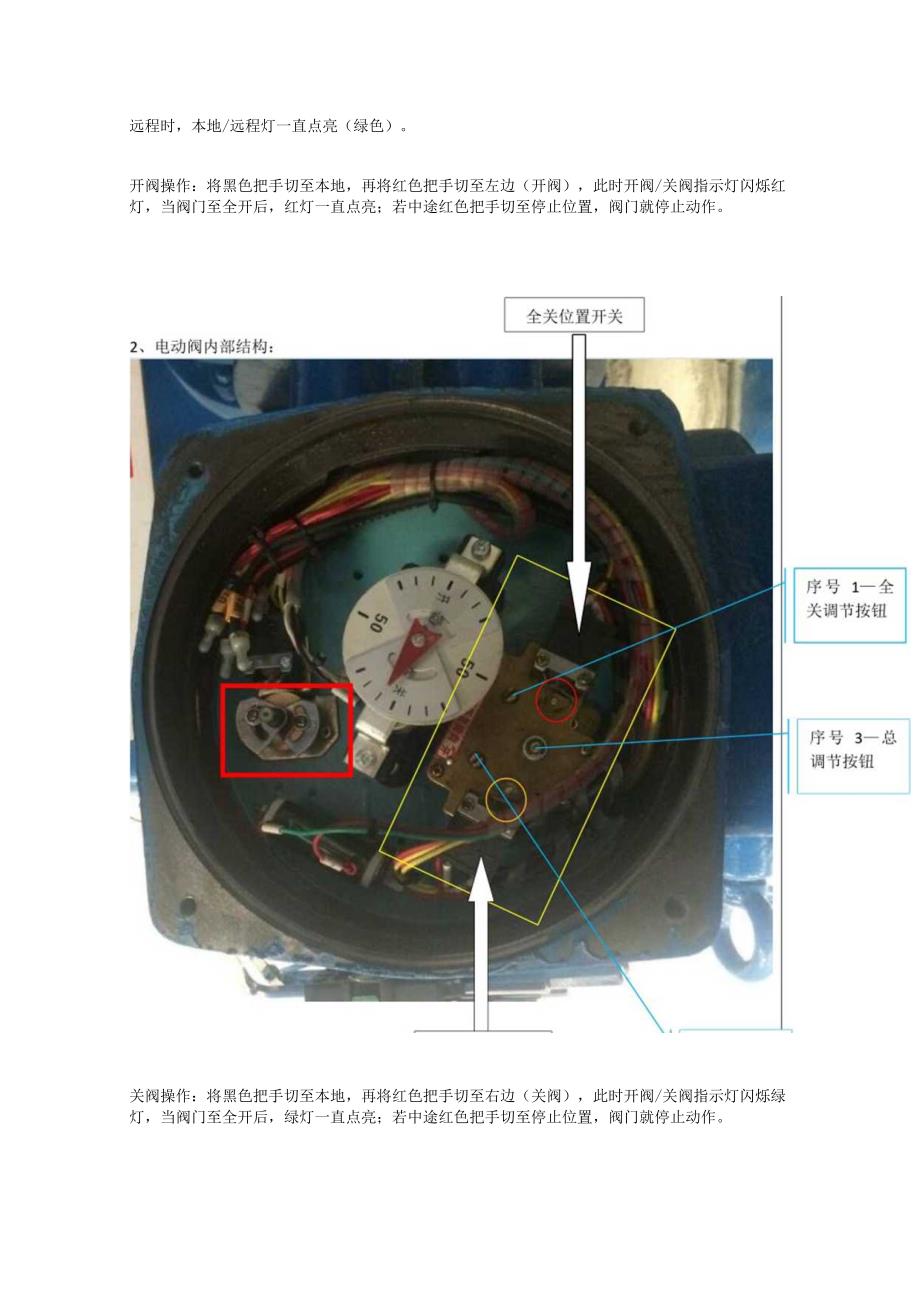

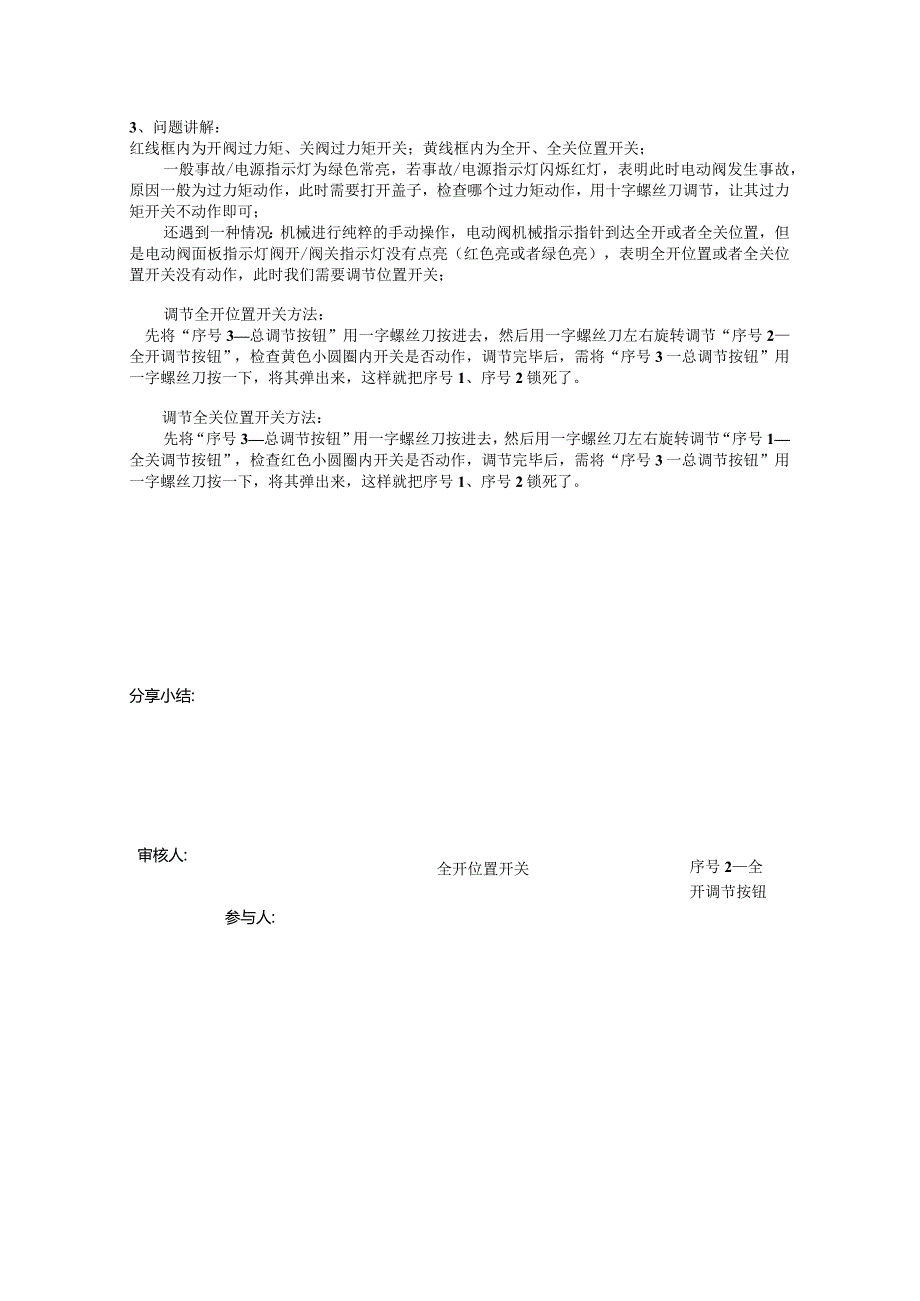

2、边（开阀），此时开阀/关阀指示灯闪烁红灯，当阀门至全开后，红灯一直点亮；若中途红色把手切至停止位置，阀门就停止动作。关阀操作：将黑色把手切至本地，再将红色把手切至右边（关阀），此时开阀/关阀指示灯闪烁绿灯，当阀门至全开后，绿灯一直点亮；若中途红色把手切至停止位置，阀门就停止动作。全开位置开关序号2全 开调节按钮3、问题讲解：红线框内为开阀过力矩、关阀过力矩开关；黄线框内为全开、全关位置开关；一般事故/电源指示灯为绿色常亮，若事故/电源指示灯闪烁红灯，表明此时电动阀发生事故，原因一般为过力矩动作，此时需要打开盖子，检查哪个过力矩动作，用十字螺丝刀调节，让其过力矩开关不动作即可；还遇到一种情况：机
3、械进行纯粹的手动操作，电动阀机械指示指针到达全开或者全关位置，但是电动阀面板指示灯阀开/阀关指示灯没有点亮（红色亮或者绿色亮），表明全开位置或者全关位置开关没有动作，此时我们需要调节位置开关；调节全开位置开关方法：先将“序号3总调节按钮”用一字螺丝刀按进去，然后用一字螺丝刀左右旋转调节“序号2全开调节按钮”，检查黄色小圆圈内开关是否动作，调节完毕后，需将“序号3一总调节按钮”用一字螺丝刀按一下，将其弹出来，这样就把序号1、序号2锁死了。调节全关位置开关方法：先将“序号3总调节按钮”用一字螺丝刀按进去，然后用一字螺丝刀左右旋转调节“序号1全关调节按钮”，检查红色小圆圈内开关是否动作，调节完毕后，需将“序号3一总调节按钮”用一字螺丝刀按一下，将其弹出来，这样就把序号1、序号2锁死了。分享小结:审核人:参与人:
