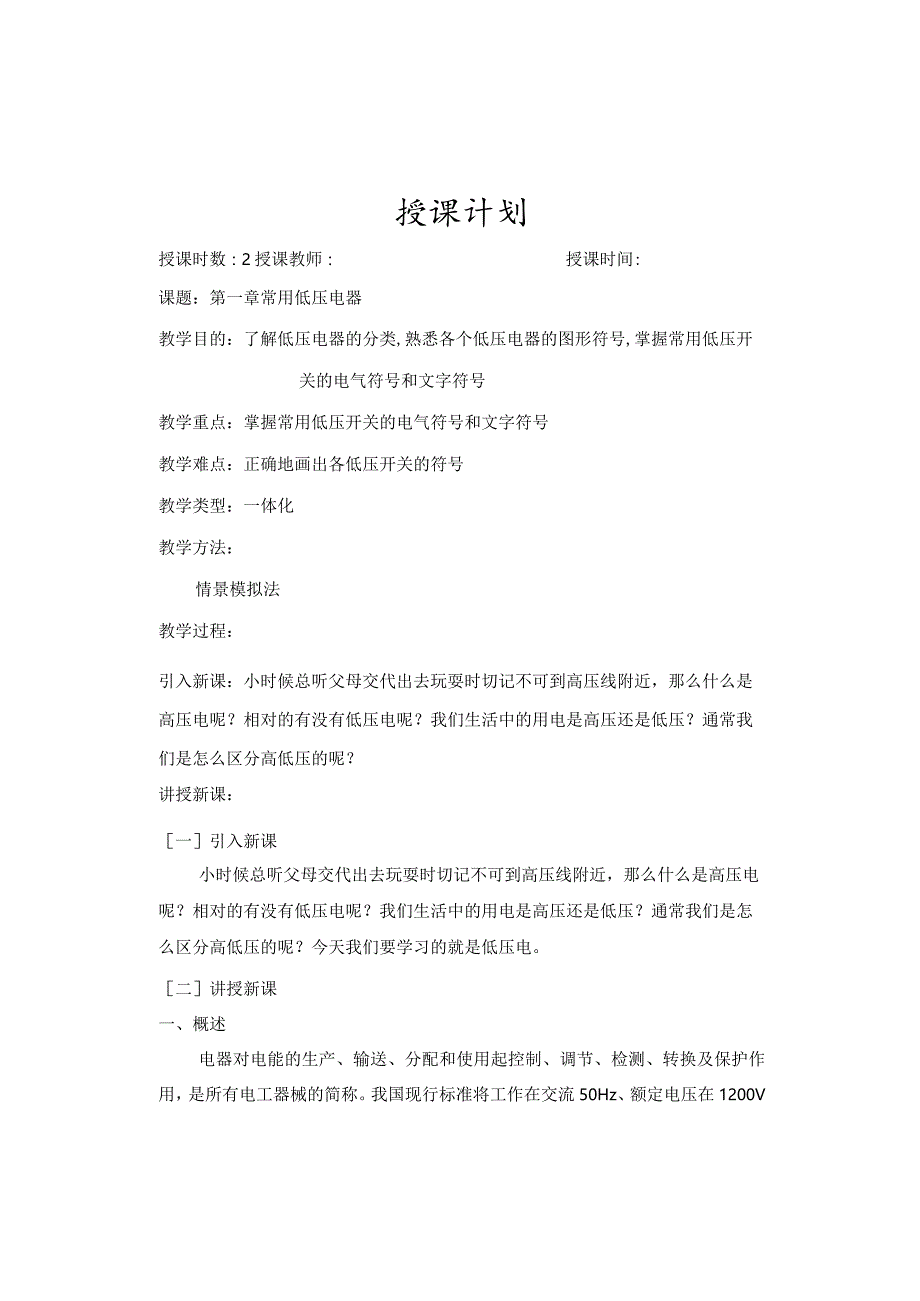

1、授课计划授课时数：2授课教师：授课时间:课题：第一章常用低压电器教学目的：了解低压电器的分类,熟悉各个低压电器的图形符号,掌握常用低压开关的电气符号和文字符号教学重点：掌握常用低压开关的电气符号和文字符号教学难点：正确地画出各低压开关的符号教学类型：一体化教学方法：情景模拟法教学过程：引入新课：小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？讲授新课：一引入新课小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我

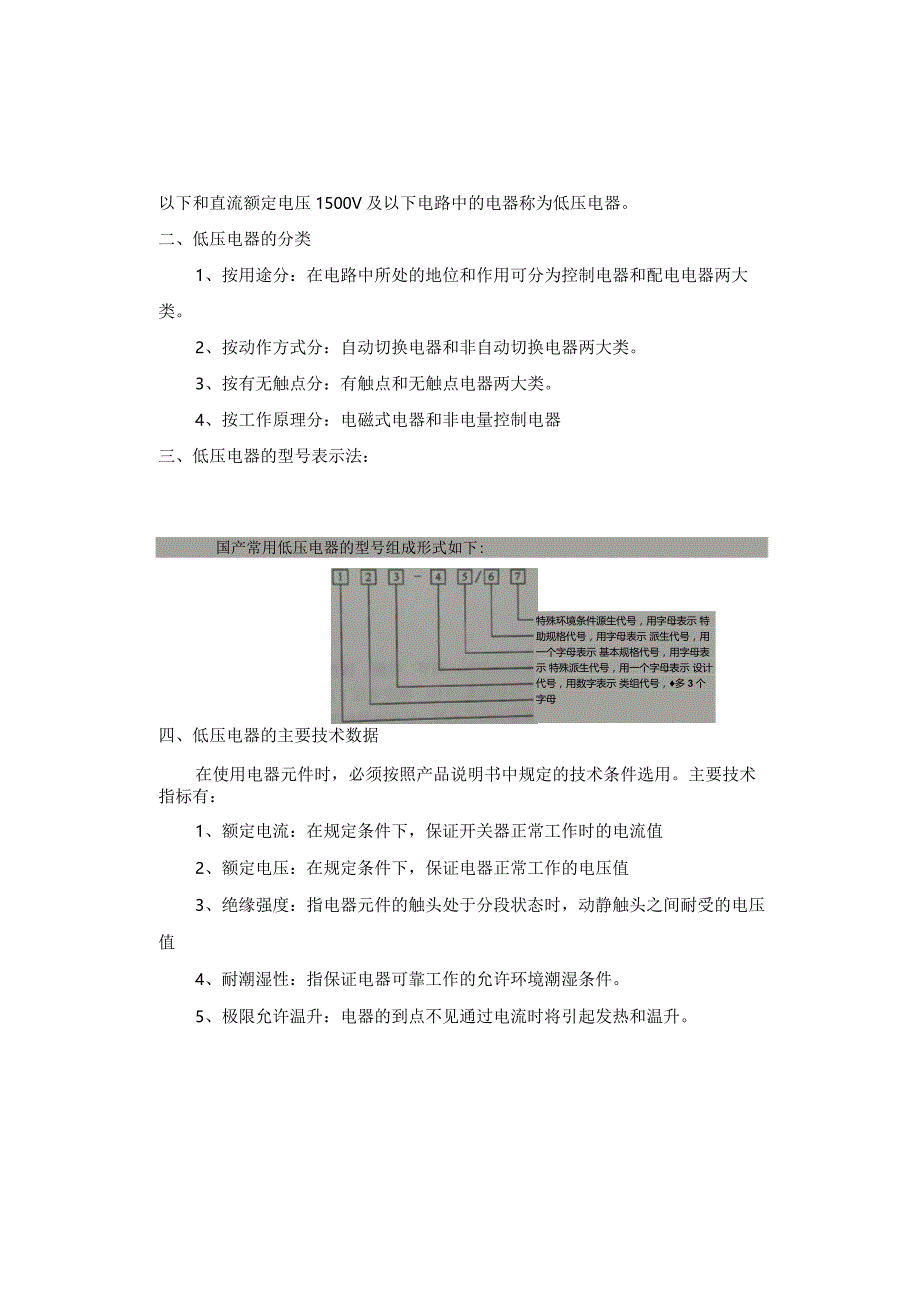

2、们是怎么区分高低压的呢？今天我们要学习的就是低压电。二讲授新课一、概述电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。我国现行标准将工作在交流50Hz、额定电压在1200V以下和直流额定电压1500V及以下电路中的电器称为低压电器。二、低压电器的分类1、按用途分：在电路中所处的地位和作用可分为控制电器和配电电器两大类。2、按动作方式分：自动切换电器和非自动切换电器两大类。3、按有无触点分：有触点和无触点电器两大类。4、按工作原理分：电磁式电器和非电量控制电器三、低压电器的型号表示法：国产常用低压电器的型号组成形式如下:特殊环境条件源生代号，用字母表示
3、 特助规格代号，用字母表示 派生代号，用一个字母表示 基本规格代号，用字母表示 特殊派生代号，用一个字母表示 设计代号，用数字表示 类组代号，多3个字母四、低压电器的主要技术数据在使用电器元件时，必须按照产品说明书中规定的技术条件选用。主要技术指标有：1、额定电流：在规定条件下，保证开关器正常工作时的电流值2、额定电压：在规定条件下，保证电器正常工作的电压值3、绝缘强度：指电器元件的触头处于分段状态时，动静触头之间耐受的电压值4、耐潮湿性：指保证电器可靠工作的允许环境潮湿条件。5、极限允许温升：电器的到点不见通过电流时将引起发热和温升。6、操作频率及通电持续率：开关电器没小时内可能实现的最高操

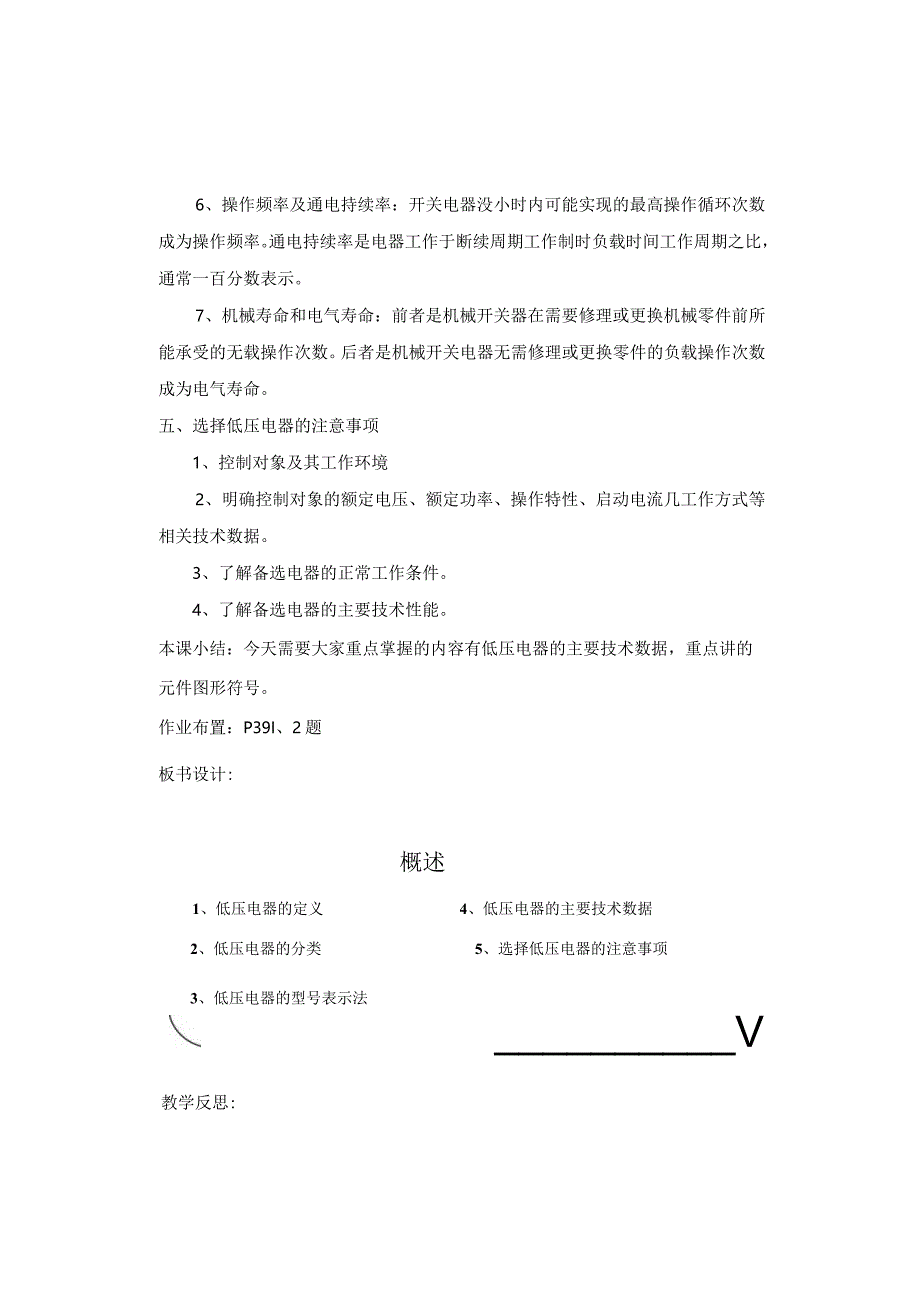

4、作循环次数成为操作频率。通电持续率是电器工作于断续周期工作制时负载时间工作周期之比，通常一百分数表示。7、机械寿命和电气寿命：前者是机械开关器在需要修理或更换机械零件前所能承受的无载操作次数。后者是机械开关电器无需修理或更换零件的负载操作次数成为电气寿命。五、选择低压电器的注意事项1、控制对象及其工作环境2、明确控制对象的额定电压、额定功率、操作特性、启动电流几工作方式等相关技术数据。3、了解备选电器的正常工作条件。4、了解备选电器的主要技术性能。本课小结：今天需要大家重点掌握的内容有低压电器的主要技术数据，重点讲的元件图形符号。作业布置：P39I、2题板书设计:概述1、低压电器的定义4、低压
5、电器的主要技术数据2、低压电器的分类3、低压电器的型号表示法5、选择低压电器的注意事项V教学反思:授课计划授课时数：2授课教师：授课时间:课题：L3接触器教学目的：通过本次课的学习，学生了解接触器的结构、工作原理、熟悉其选用及使用方法教学重点：接触器的工作原理教学难点：接触器的工作原理及选用方法教学类型：一体化教学方法：讲授法、启发法教学过程：引入新课：今天我们一起来学习电路中一个有趣的原件一一接触器。讲授新课：接触器：是一种遥控电器，在机床电气自动控制中常用它来频繁地接通和切断交直流电路。并且接触器是利用电磁吸引力和弹簧反作用力来驱动出头的，从而实现出头的闭合或断开。按照其触头通过的电流种类
6、不同，可分为交流接触器和直流接触器。一、交流接触器交流接触器主要由电磁机构、触头系统、灭弧装置以及辅助部件等四部分组成，其外形结构如图所示。1、电磁系统由线圈、静铁芯、动铁芯（衔铁）组成2、触头系统点接触式：通小电流面接触式：通大电流线接触式：通大电流（直流接触器）3、灭弧装置电弧是触头间气体在大电场作用下产生的放电现象，会灼伤触头，缩短触头点使用寿命，使电路切断时间延长，造成弧光短路或引起火灾。常用灭弧方法：双端口电动灭弧、纵缝灭弧、栅片灭弧4、工作原理当接触器线圈通电后，线圈电流产生磁场，使铁心产生足够的吸力，克服反作用力弹簧的反作用力，将衔铁吸合，通过传动机构带动触头动作。当线圈断电后或
7、电压显著下降时，由于电磁吸力消失或过小，衔铁在反作用弹簧的作用复位，带动各触头恢复到原始状态。（1）图形符号、文字符号 接触器线圈-Q-j 接触器主触头一一用于主电路、km常开LKM （流过的电流大，雷加火弧装置）III 接触器辅助触头一一用控制电路（流过的电流小，无需加灭巡装置）（2）主要参数P13表1-8二、直流接触器1、直流接触器主要用于控制直流用电设备，它的结构和工作原理与交流接触器基本相同。直流接触器主要由电磁系统、触头系统、灭弧装置三部分组成。2、直流接触器主要由CZoCZl6CZ17和CZ18等系列的产品，其中CZO系列直流接触器的技术数据在P21表1-9.三、交流接触器的选择主
8、要依据一下几个方面：根据负载的性质选择接触器的类型；主触头的额定电压和电流应大于或者等于被控住电路的工作电压和额定电流；吸引线圈的额定电压应等于所在控制电路的额定电压。本课小结：接触器是用来频繁的遥控接通或断开交直流主电路及大容量控制电路的自动控制电器，它的图形符号和文字符号是必须掌握的内容。作业布置：P395题板书设计：1、交流接触器主要由电磁机构、触头系统、灭弧装置以及辅助部件等四部分组成2、图形符号、文字符号 -Q-jjj MktsI做炙一用rInSkm港过的电流入,sta*u）IIIKM-用tM电洋*L（流过的电流小.无芍加火MH置）士,3、直流接触器主要由电磁系统、触头系统、灭弧装置
9、三部分组成。教学反思：授课时数：2授课教师:授课计划授课时间:课题：1.4继电器教学目的：通过本次课的学习，学生了解热继电器和时间继电器的结构、工作原理、熟悉其选用及使用方法教学重点：热继电器和时间继电器的工作原理教学难点：热继电器和时间继电器的工作原理及选用方法教学类型：一体化教学方法：任务教学法教学过程：引入新课：上节课我们学习了接触器的结构、工作原理，今天我们一起来学习电路中另外一个元件一一继电器。讲授新课：1、继电器的概述：继电器是一种传递信号的电器。它能反应各种电的或非电的信号，并将这种信号传递出去，去控制某种对象。继电器主要由感测部分和执行部分组成，感测部分通常是电磁机构，执行部分
10、一般为常开常闭触点。继电器是按照“通断”的循环而工作的，它的动作具有跳跃的特性。2、继电器的分类继电器的种类很多，电路中使用的最多的是一下几种：热继电器、时间继电器、速度继电器、中间继电器、过电流继电器和欠电压继电器。a、热继电器热继电器是依靠负载电流通过发热元件时即产生热量，当负载电流超过允许值，所产生的热量增大到使动作机构随之动作的一种保护电器，主要用途是保护电动机的过载及对其他设备发热状态的控制热继电器通常与接触器装成电磁起动起使用，以保护电动机的过载。热继电器实物图、原理图以及图形符号热继电器的工作原理：热继电器是利用电流的热效应原理，在发现电动机不能承受的过载时切断电动机电路，是为电
11、动机提供过载保护的保护电路。热继电器只能用于过载保护，而不能用于短路保护。热继电器的选用：热继电器型号的选用应根据电动机的揭发和工作环境决定。b、时间继电器（空气阻尼式时间继电器）时间继电器在继电保护装置和自动控制系统中用作时限元件，用来建立必要的动作时延，以保证动作的可靠和合理。主要由电磁系统、工作触头、气室即传动机构四部分组成。时间继电器的分类：按动作原理与构造的不同可分为电磁式、电动式、空气阻尼式和晶体管式；按照延时方式分为：通电延时和断电延时原理：当继电器的线圈通过动作电流值时，铁芯被吸入，瞬时触点状态被切换。同时使被卡住的一套钟表被释放，在牵引弹簧的作用下，经过整定的时间使延时主触点
12、闭合。时间继电器实物图、原理图以及图形符号中 (a)I KTc、电子式时间继电器有延时吸合与延时释放两种,利用电容充放电原理来达到延时的目的。特点：延时长，线路简单，延时调节方便，性能稳定，延时误差小，触点容量较大本课小结：本堂课主要学习了继电器的前两种继电器，分别讲了它们的结构和工作原理以及型号和图形符号，图形符号和作用是同学必须掌握的。作业布置：P398题板书设计：1、继电器的定义5、电子继电器的分类及工作原理2、继电器的分类3、热继电器的工作原理6、总结4、时间继电器的工作原理)教学反思:授课计划授课时数:2授课教师：授课时间:课题：1.4.3电磁式继电器教学目的：通过本次课的学习，学生
13、了解电磁式继电器的结构、工作原理、熟悉其选用及使用方法教学重点：过电流、过电压继电器和过电压、欠电压继电器的工作原理教学难点：过电流、过电压继电器和过电压、欠电压继电器的工作原理及选用方法教学类型：一体化教学方法：任务教学法教学过程：引入新课：上节课我们一起学习了继电器中的前两种：时间继电器和热继电器，这节课一起来学习电磁式继电器讲授新课：1、电磁式继电器的组成及各部分的作用主要由电磁机构和触点系统组成。铁芯和铁枕的作用是加强工作气隙内的磁场；衔铁的作用主要是实现电磁能与机械能的转化；极靴的作用是增大工作气隙的磁导；反作用力弹簧和簧片是用来提供反作用力。2、电磁式电压继电器：电磁式电压继电器的
14、动作与线圈所加电压大小有关，使用时和负载并联。电压继电器的线圈匝数多，导线细，阻抗大。过电压继电器：在电路中用于过电压保护，当其线圈为额定电压值时，衔铁不产生吸合动作，只有当电压高于额定电压的105Q115%时才产生吸合动作，当电压降低到释放电压是，触点复位。欠电压继电器：欠电压继电器又称为零电压继电器，常用的有JT4系列，用作交流电路的欠电压或零电压保护。JT4系列欠电压继电器的外形结构及动作原理与JT4系列过电流继电器类似，不同点是电压继电器的线圈匝数多、导线细、阻抗大，并可直接并接在两相电源上。3、电磁式电流继电器：电磁式电流继电器的该动作与线圈通过的电流大小有关，使用时和负载串联。电流
15、继电器的线圈匝数少，导线粗，阻抗小。欠电流继电器：正常工作时，欠电流继电器的衔铁处于吸合状态（吸合电流为额定电流值的30%65%）。如果电路中负载电流过低，并且低于欠电流继电器的释放电流时（释放电流为额定电流值的10%20%）,衔铁打开，触点复位，从而切断电气设备的电源过电流继电器：过电流继电器的线圈串联在电路中，当主电路的电流高于允许值时，过电流继电器吸合动作。过电流继电器主要用于重载频繁起动的场合，作为电动机和主要电路的过载和短路保护，常用的有JT4、JL12和JL14系列过电流继电器。本课小结：本堂课主要学习了电磁式继电器，分别讲了它的分类以及每个分类继电器的工作原理，工作原理同学必须掌握的。作业布置：抄写今天所学几种继电器的工作原理板书设计：(电磁式继电器1、电磁式继电器的组成4、电磁式电压继电器的分类及工作原理2、电磁式继电器各个组成部分的作用5、电磁式电流继电器的分类3、
