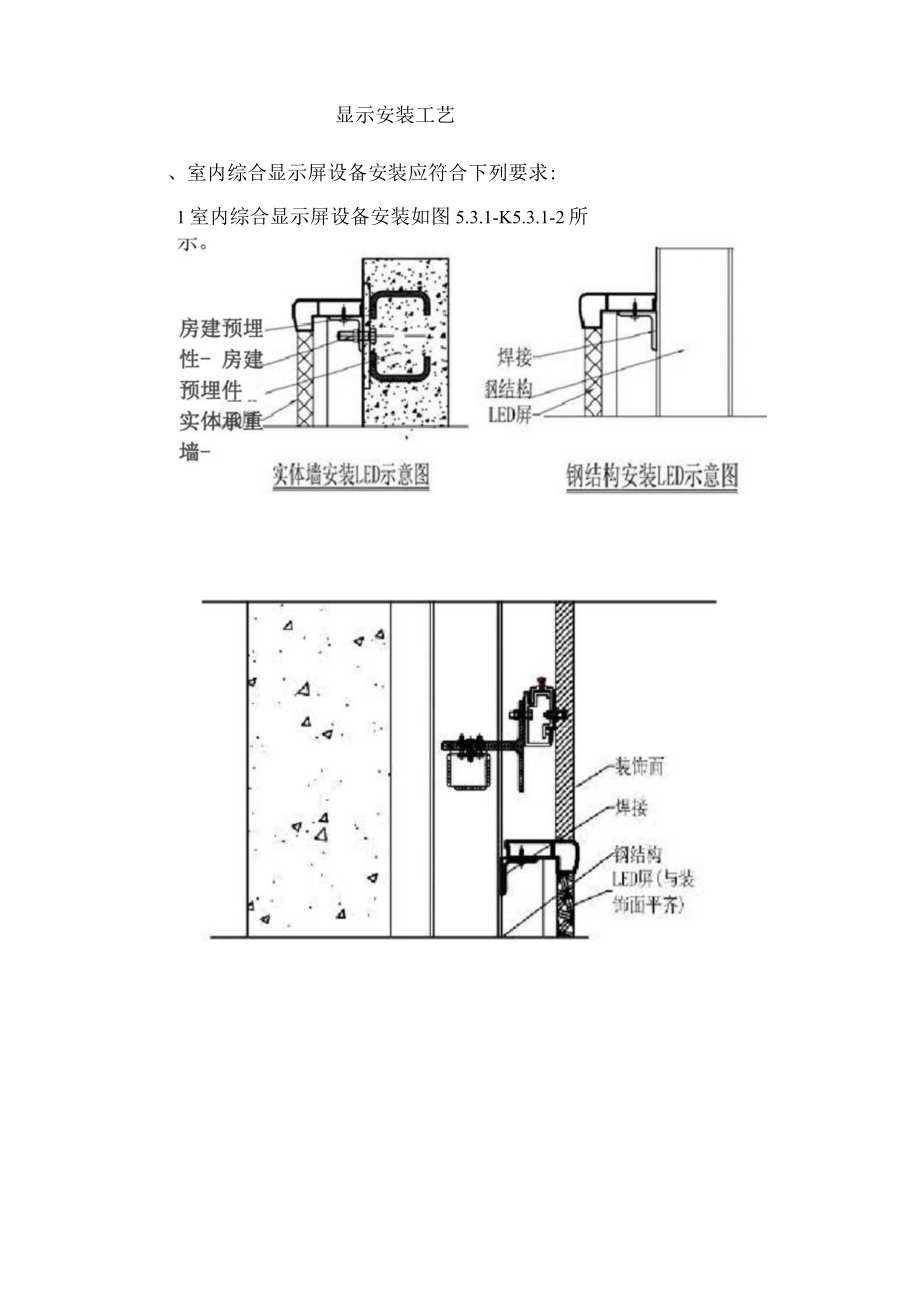

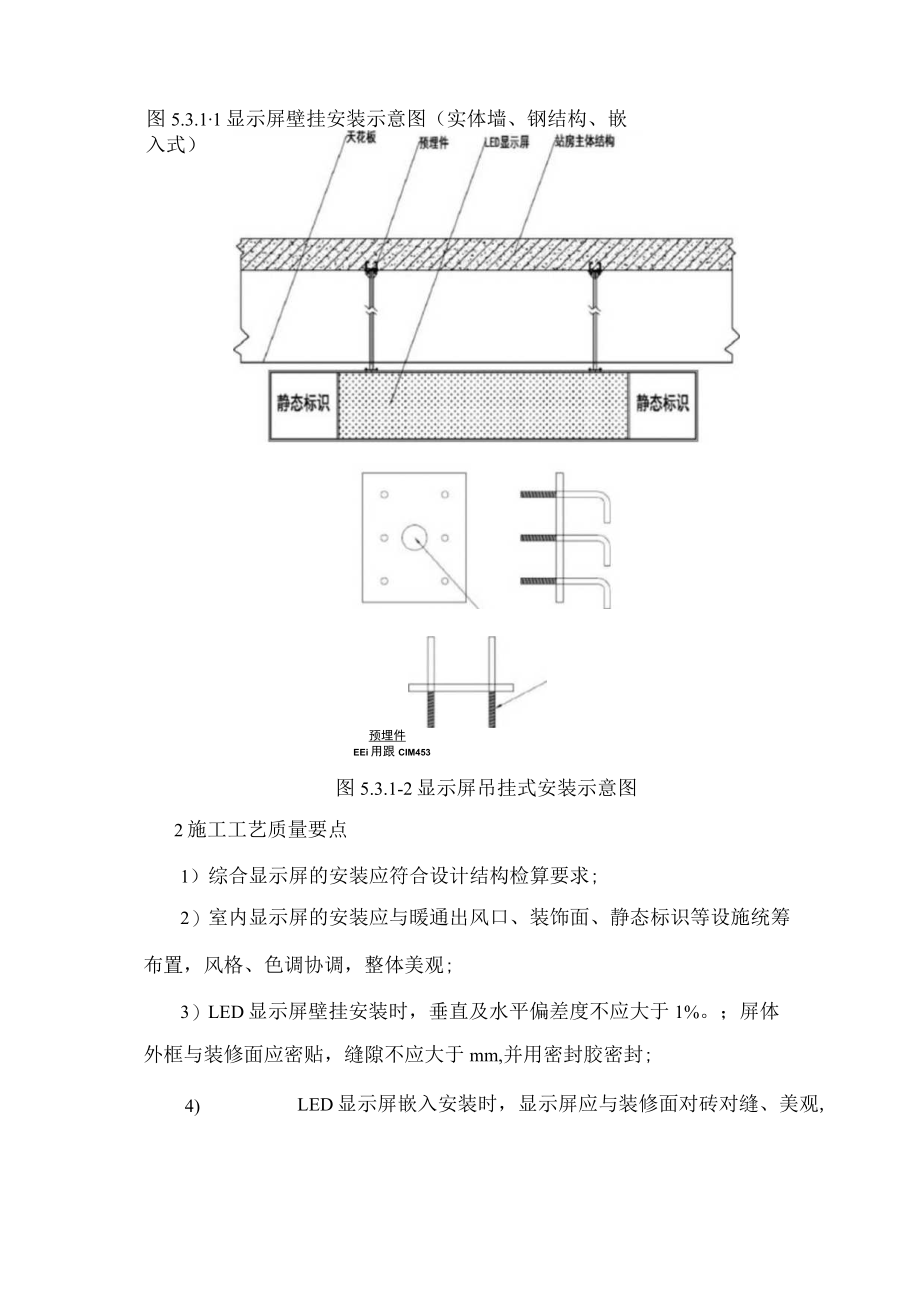

1、显示安装工艺、室内综合显示屏设备安装应符合下列要求:1室内综合显示屏设备安装如图5.3.1-K5.3.1-2所图5.3.11显示屏壁挂安装示意图（实体墙、钢结构、嵌入式）预埋件EEi用跟CIM453图5.3.1-2显示屏吊挂式安装示意图2施工工艺质量要点1）综合显示屏的安装应符合设计结构检算要求;2）室内显示屏的安装应与暖通出风口、装饰面、静态标识等设施统筹布置，风格、色调协调，整体美观;3）LED显示屏壁挂安装时，垂直及水平偏差度不应大于1%。；屏体外框与装修面应密贴，缝隙不应大于mm,并用密封胶密封;4)LED显示屏嵌入安装时，显示屏应与装修面对砖对缝、美观,屏体表面应与装修面齐平;5）L

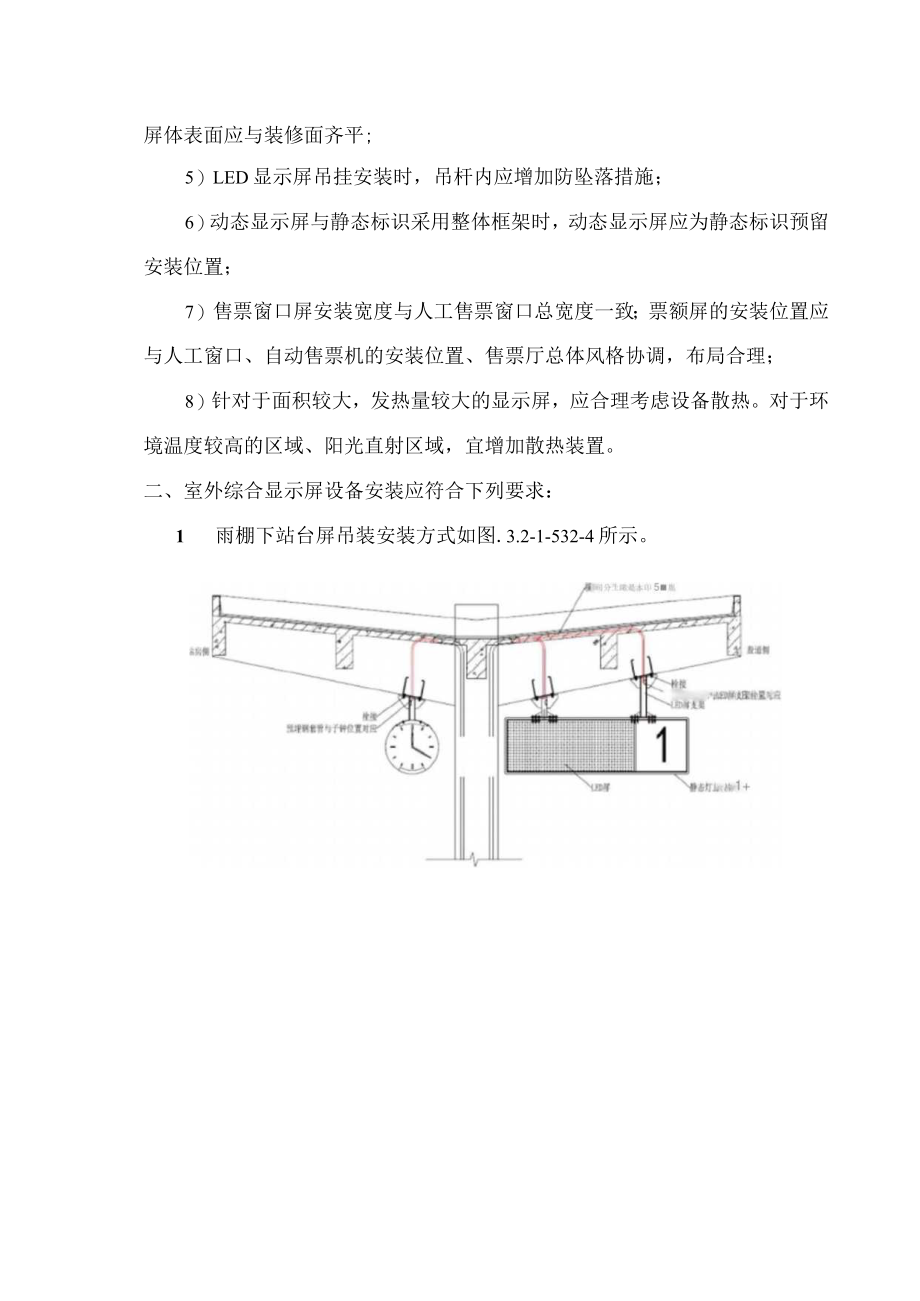

2、ED显示屏吊挂安装时，吊杆内应增加防坠落措施；6）动态显示屏与静态标识采用整体框架时，动态显示屏应为静态标识预留安装位置；7）售票窗口屏安装宽度与人工售票窗口总宽度一致；票额屏的安装位置应与人工窗口、自动售票机的安装位置、售票厅总体风格协调，布局合理；8）针对于面积较大，发热量较大的显示屏，应合理考虑设备散热。对于环境温度较高的区域、阳光直射区域，宜增加散热装置。二、室外综合显示屏设备安装应符合下列要求：1 雨棚下站台屏吊装安装方式如图.3.2-1-532-4所示。刊初“8fNjedwt5,J图5.3.2-1混凝土雨棚吊挂显示屏安装示意图（单柱）图5.3.22混凝土雨棚吊挂显示屏安装示意图（双
3、柱）图5.3.23钢结构雨棚吊挂显示屏安装示意图（单柱）图5.3.2-4钢结构雨棚吊挂显示屏安装示意图（双柱）施工工艺要点应符合下列要求1）综合显示屏的安装应符合设计结构检算要求；2） LED显示屏壁挂安装时，垂直及水平偏差度不应大于1机；屏体外框与装修面应密贴，缝隙不应大于mm,并用密封胶密封；3） LED显示屏吊挂安装时，吊杆内应增加防坠落措施；4）站台屏在接触网等高压带电设备附近安装时，安全防护距离不得少于2m,站台屏与接触网腕臂不应在同一平面；5）动态显示屏与静态标识采用整体框架时，动态显示屏应为静态标识预留安装位置；6）吊挂杆件应采用工厂化加工制作，法兰盘尺寸应与预埋件保持一致，法兰
