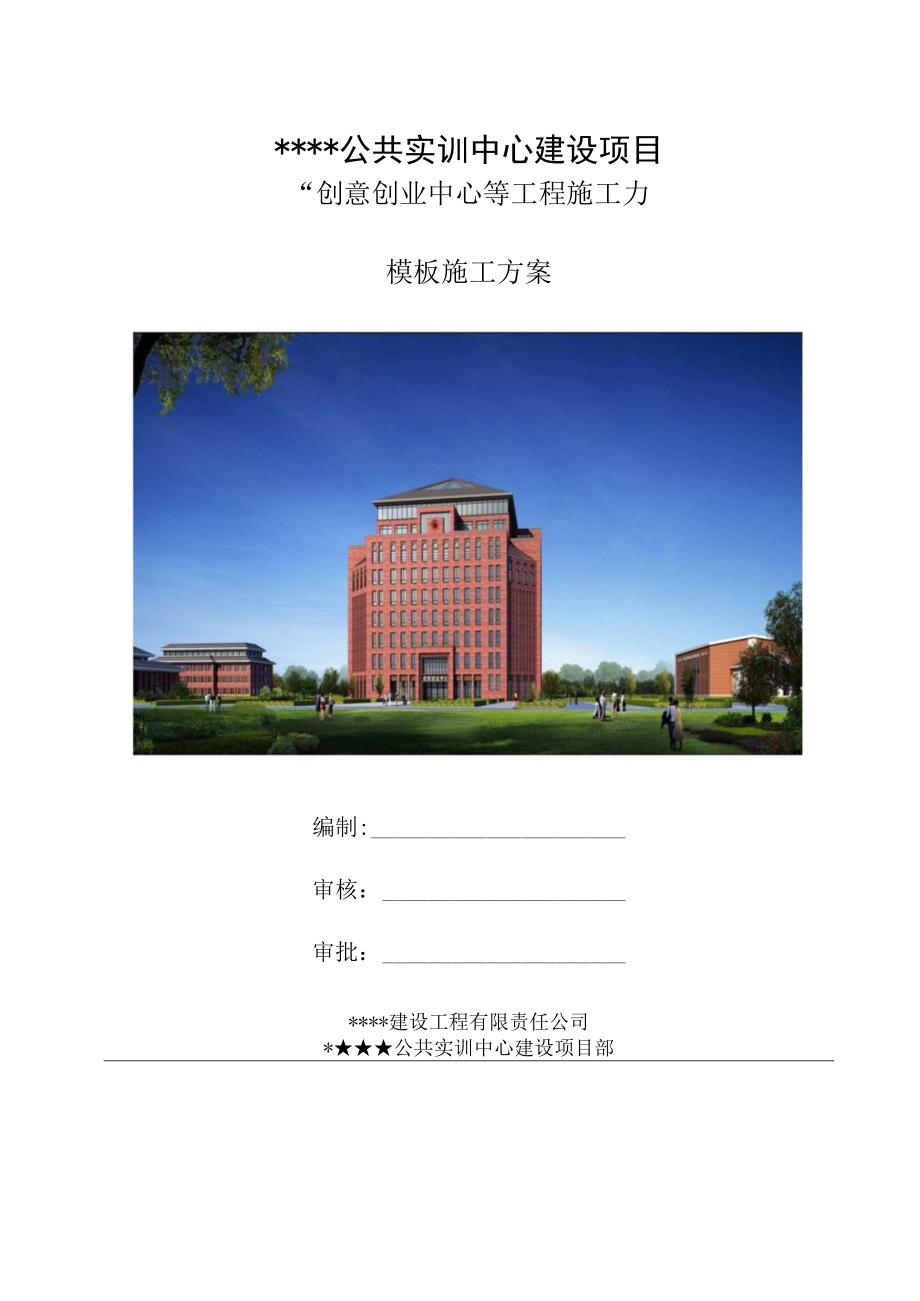

1、*公共实训中心建设项目“创意创业中心等工程施工力模板施工方案编制:审核：审批：*建设工程有限责任公司*公共实训中心建设项目部一、编制说明与依据31 市332 .编制依据3二、工程概况41 51月42 .工程建筑设计概括43 .工程结构设计概况54 .模板工程控制重点5三、施工安排51 .施工目标52 .-115四、施工部署71 .施工流水段的划分72 .模板设计及选择8五、模板加工及安装101 .模板加工制作102 .113 .模板安装的一般要求234 .混凝土浇筑25/、271 .模板拆除要求272 .模板维护与修理28七3、28八、质量要求及施工管理措施291 .质量验收及规范标准292
2、.模板工程质量控制30九、成品保护及安全措施311 .成品保护312 .31十、季节性施施工安全管理措施32十一、模板安全计算3434441 .楼板模板（碗扣式）计算书.2 .碗扣式梁模板安全计算书一、编制说明与依据1 .编制说明本工程为*公共实训中心建设项目“创意创业中心等工程施工”项目，我单位根据工程图纸，结合工程总体特点及质量和造价等因素，精心编制了本工程模板施工方案。2 .编制依据序号名称编号1*公共实训中心建设项目“创意创业中心等工程施工”项目施工图纸/2施工组织设计/3建筑工程施工质量验收统一标准GB/T50300-20134混凝土结构工程施工质量验收规范GB50204-20155
3、建筑地基基础工程施工质量验收规范GB50202-20026砌体结构工程施工质量验收规范GB50203-20U7工程测量规范（附条文说明）GB50026-20078混凝土结构设计规范GB50010-20109建筑地基基础设计规范GB50007-201110混凝土模板用胶合板GB/T17656-200811建筑施工模板安全技术规范JGJ162-200812建筑施工脚手架安全技术统一标准GB51210-201613建筑施工碗扣式钢管脚手架安全技术规范JGJ166-201614建筑施工扣件式钢管脚手架安全技术规范JGJ130-201115施工现场临时用电安全技术规范（附条文说明）JGJ46-20051
4、6建筑机械使用安全技术规程JGJ33-2012二、工程概况1 .项目概况2 .工程建筑设计概括本工程位于*市*区*职业技术学院以东，IOl省道以西，具体功能及结构及形式见下表：总建筑面积31913.09m2工程类别办公建筑、公共建筑建筑层数及高度创意创业中心地下一层，地上九层；建筑高度47.7m体育实训楼地下一层，地上两层；建筑高度12.9m建筑设计使用年限50年耐火等级一级建筑标高0.000=1115.35m防水等级地下I级屋面1级墙体工程外墙300厚加气混凝土砌块和100厚岩棉板保温材料组成的复合墙体内墙200厚加气混凝土砌块、240厚灰砂砖墙、200厚页岩砖墙体防水工程墙身防潮层在室内地
5、坪下约60mm处1:2水泥砂浆内加5%防水剂卫生间、淋浴间创意创业中心L5mm厚合成高分子防水涂膜体育实训楼1.5mm厚合成高分子防水涂膜屋面创意创业中心4+3厚SBS改性沥青防水卷材体育实训楼350号石油沥青油毡地下室创意创业中心钢筋混凝土自防水；34厚SBS改性沥青防水卷材体育实训楼钢筋混凝土自防水；4+3厚SBS改性沥青防水卷材保温外墙保温100mm岩棉保温板屋面保温100mm厚挤塑聚苯板室内装楼地面混凝土地面、花岗岩地面、防滑地砖地面、陶瓷地砖楼面、防静电活动地板、内墙面喷涂墙面、釉面砖墙面、白色乳胶漆总建筑面积31913.09m2工程类别办公建筑、公共建筑修I程顶棚喷涂顶棚、铝合金条
6、形板吊顶、矿棉装饰板吊顶、腻子顶棚、白色乳胶漆、轻钢龙骨PVC板吊顶踢脚面砖踢脚、水泥砂浆踢脚、面砖踢脚、实木踢脚门窗门钢制甲级防火门、钢质乙级防火门、钢质丙级防火门、成品钢木门、木质平开门、成品玻璃门、木质甲级防火门、木质乙级防火门、木质丙级防火门窗铝合金百叶窗、断桥铝合金中空玻璃窗外立面装饰工程质感涂料、玻璃幕墙3.工程结构设计概况4.模板工程控制重点2.1管理方面的控制重点(1)本工程单层面积较大，模板周转复杂，一次性投入量大。如何做好模板加工、堆放、场地平面布置和垂直运输，以及如何科学合理使用模板，满足施工进度要求，是项目管理工作重难点之一。(2)本工程质量目标争创*杯，加强质量检查和
7、执行力度，将技术质量要求真正落实到现场生产班组第一线，是保证模板施工质量的重点和难点工作。(3)模板安装、拆除是项目安全工作的主要关注内容，确保模板及支撑体系的牢固、稳定是项目安全控制的难点和重点。2.2技术方面控制重点(1)根据工程结构特点和工期安排，同时考虑施工安全和施工方便，本工程采用碗扣式脚手架支撑体系，本支撑体系结构稳定、施工方便。(2)本工程大跨度框架柱及梁交接点多，因此，模板设计、合理选型和配置是项目技术工作重难点之一。三、施工安排1 .施工目标确保本工程达到国家验收规范合格标准，杜绝重大伤亡及火灾、机械事故。2 .施工准备2.1 技术准备得到施工图纸后应组织总包及分包单位的有关
8、技术人员熟悉图纸，将图纸中的错误与现场不便施工的地方以书面形式报至设计院，请求解决。同时在熟悉图纸的基础上，根据结构特点确定模板选型、配模原则以及施工顺序等。现场按照创意创业中心、体育实训中心依次进行施工。木工工长应根据施工图纸、施工规范及施工方案针对筏板基础、条形基础等不同部位进行有针对性技术交底，重点突出施工工艺及操作方法。模板进场前，应组织项目所有施工人员熟悉模板组装图和楼层模板平面布置图，并分级进行详细的技术交底。模板进场时，要有厂家生产许可证，并有相应的材质检验报告；钢管进场后要做复试。2.2 人员准备项目经理全面负责管理、协调本工程所有对内和对外事项；项目总工负责施工方案的审核工作
9、，新技术、创新工艺的运用，并主持技术交底、工程洽商、设计变更的办理；生产经理主管各施工区域内的生产、质量、安全、文明施工、生产进度、材料安排、机械设备及各工种之间的协调工作；质量总监负责监控项目质量保证体系的正常运转和各分项工程的质量情况；安全总监负责现场安全、文明施工及对工人进场前和施工中的安全交底。本工程模板施工按照划分区段进行流水施工，施工过程中作业班组可以细分为若干个小班组，小班组设立主负责人，指挥班组统一协调施工，互相配合，避免安全和质量隐患。作业班组负责人要服从项目部模板工长的安排，根据模板工程的施工进度计划，具体安排各施工部位的劳动力、模板的加工进度、模板的支设等事宜，保质保量的
10、完成模板工程。23劳动力及机械准备(1)劳动力准备序号工种人数主要工作1木工150模板制作、安装、拆除、清理2普工50施工范围内文明施工合计200（2）机械准备机械名称型号单位数量备注圆盘锯MJ-105台3压包IJMB-105台3锯床MT500台3电钻/把9刨床MQ423B台3四、施工部署1 .施工流水段的划分根据施工场地情况及施工图纸，充分考虑劳动力、机械设备、周转材料等投入各项因素,将本工程各单体根据结构分区划分如下。LLI_I_L.I_LLLL.1_LJLl_L_LLLLLLL.L_l_l_ L _il_l_l_l_l_l_L_Ll_l_l_l_l_l_l_l_L_jL.L-L-1_Lk
11、LII-LIJ.LL-L-I-I-L-c:UU-U镂晒LLl_ I-I-LLI_Ll-L.LJI-ULLI-LiLJ_I_LJLJXJLxJ-UUUJ-)1ILLLJui_l_l_l_LL,j 1_LI I I I IB静LLI-L-LLU-LI-rL 一一 i -Ul-I-I 创意创业中心分区及流水体育实训楼分区及流水2 .模板设计及选择2.1 模板及支撑配置层数（I）0.00以下模板设计序号结构部位模板选型施工方法备注1基础底板砖胎模、普通模板240砖胎模+木模板整层配置2地下室外墙覆膜胶合板斜撑、对拉螺栓配置1层量3与柱相连的内墙覆膜胶合板斜撑、对拉螺栓配置1层量4地下室独立柱覆膜胶合板斜撑、对拉螺栓配置1层量5地下室梁、板覆膜胶合板碗扣架满堂支撑配置1层量（2）0.00以上模板设亍序号结构部位模板选型施工方法备注1与柱相连的内墙覆膜胶合板斜撑、对拉螺栓配置3层量（周转使用地下室模板）2楼梁、板覆膜胶合板满堂支撑配置3层量（周转使用地下室模板）3独立柱覆膜胶合板斜撑、对拉螺栓配置3层量（周转使用地下室模板）4楼梯梁板覆膜胶合板碗扣架满堂支撑配置3层量（周转使用地下室模序号结构部位模板选型施工方法备注板）5楼梯踏步覆膜胶合板碗扣架满堂支撑配置3层量（周转使用地下室模板）（3）特殊部位的模板设计序号结构部位模板选型施工方法备注1基础底板后浇带快易收口网+覆膜胶合板钢筋
