《30CrNi3MoV淬火及回火热处理温度.docx》由会员分享，可在线阅读，更多相关《30CrNi3MoV淬火及回火热处理温度.docx（1页珍藏版）》请在第壹文秘上搜索。

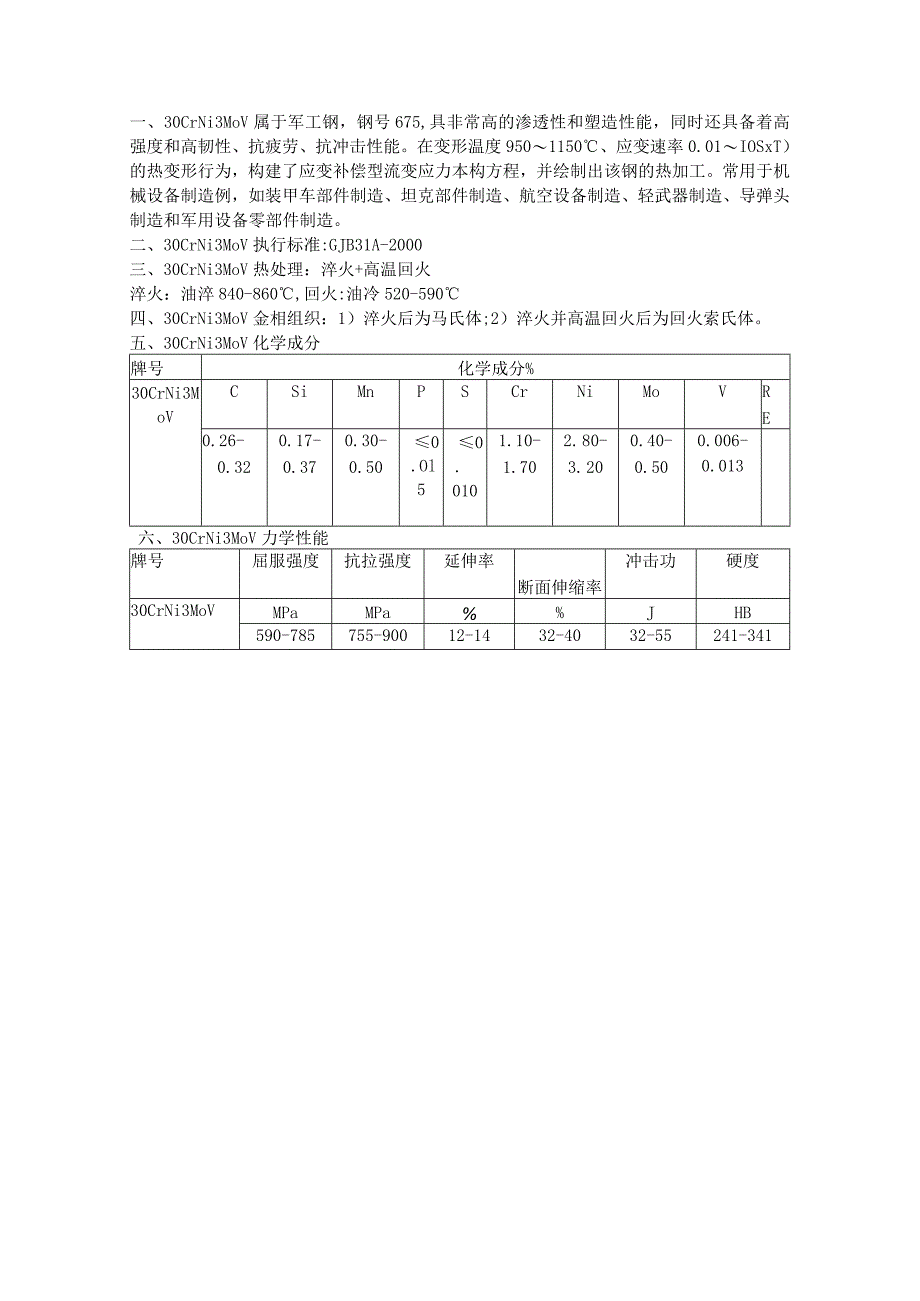

一、30CrNi3MoV属于军工钢，钢号675,具非常高的渗透性和塑造性能，同时还具备着高强度和高韧性、抗疲劳、抗冲击性能。在变形温度9501150、应变速率0.01IOSxT）的热变形行为，构建了应变补偿型流变应力本构方程，并绘制出该钢的热加工。常用于机械设备制造例，如装甲车部件制造、坦克部件制造、航空设备制造、轻武器制造、导弹头制造和军用设备零部件制造。二、30CrNi3MoV执行标准:GJB31A-2000三、30CrNi3MoV热处理：淬火+高温回火淬火：油淬840-860,回火:油冷520-590四、30CrNi3MoV金相组织：1）淬火后为马氏体;2）淬火并高温回火后为回火索氏体。五、30CrNi3MoV化学成分牌号化学成分%30CrNi3MoVCSiMnPSCrNiMoVRE0.26-0.320.17-0.370.30-0.500.Ol50.0101.10-1.702. 80-3. 200.40-0.500.006-0.013六、30CrNi3MoV力学性能牌号屈服强度抗拉强度延伸率断面伸缩率冲击功硬度30CrNi3MoVMPaMPa%JHB590-785755-90012-1432-4032-55241-341
