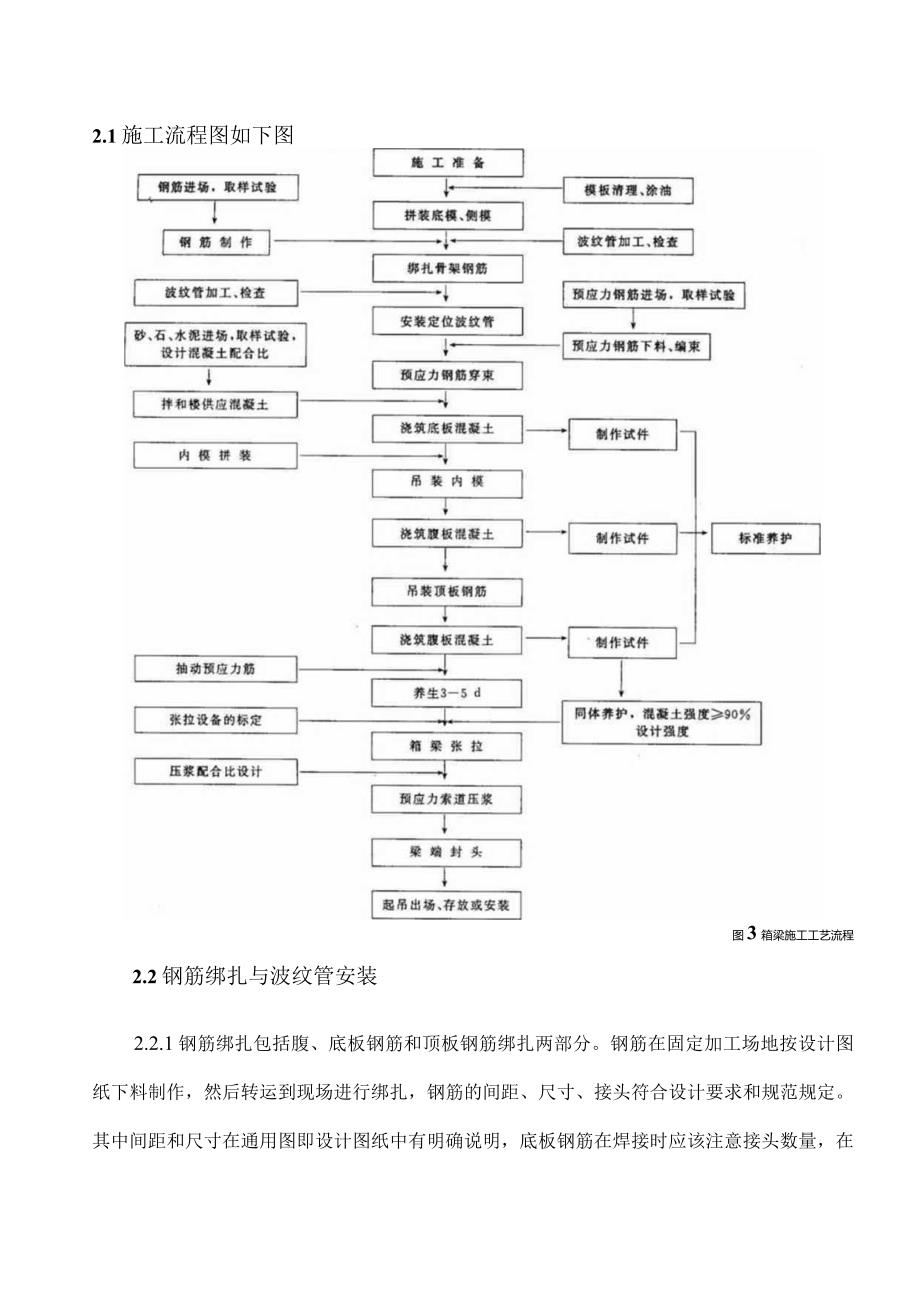

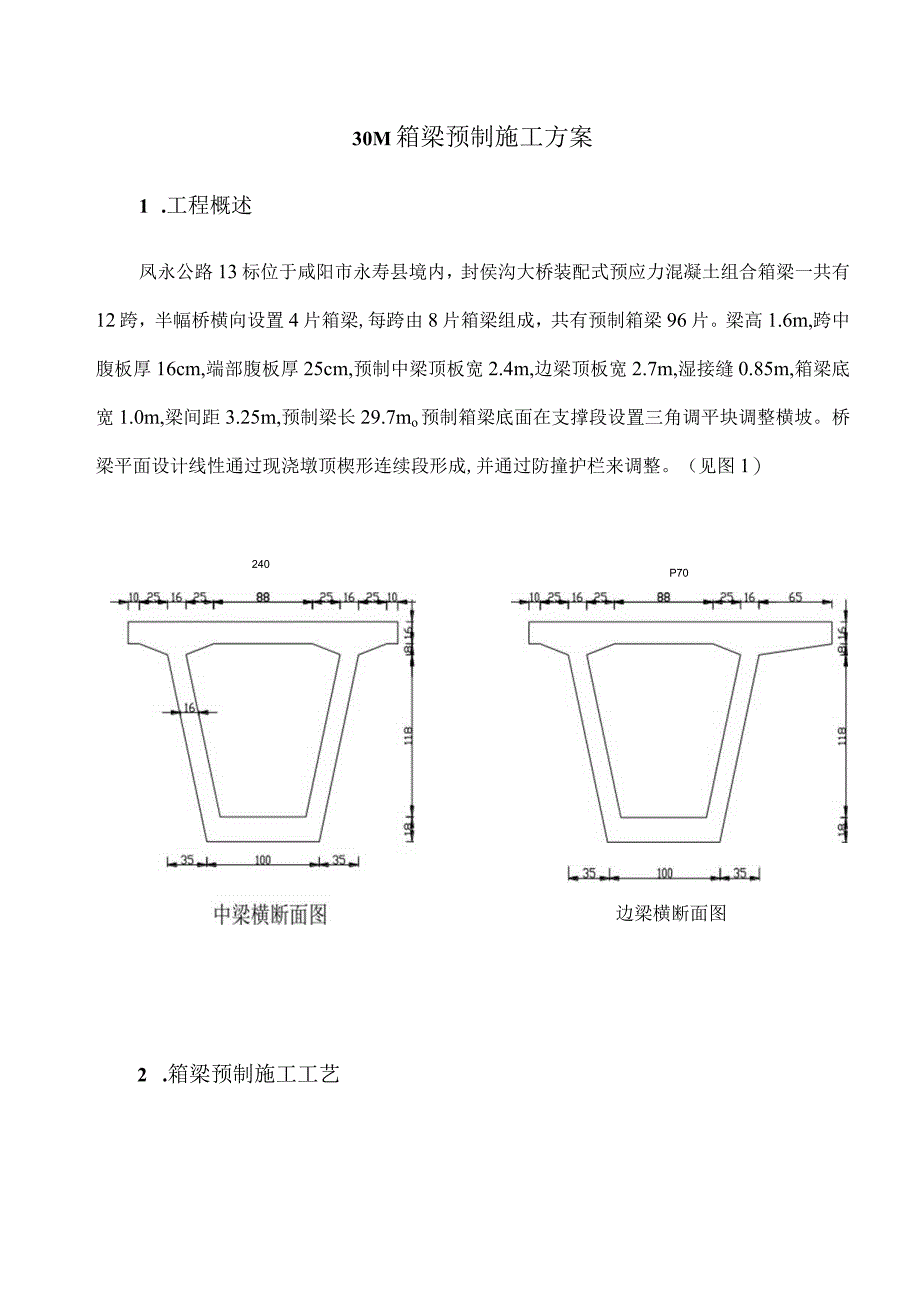

1、30M箱梁预制施工方案1 .工程概述凤永公路13标位于咸阳市永寿县境内，封侯沟大桥装配式预应力混凝土组合箱梁一共有12跨，半幅桥横向设置4片箱梁,每跨由8片箱梁组成，共有预制箱梁96片。梁高1.6m,跨中腹板厚16cm,端部腹板厚25cm,预制中梁顶板宽2.4m,边梁顶板宽2.7m,湿接缝0.85m,箱梁底宽1.0m,梁间距3.25m,预制梁长29.7mo预制箱梁底面在支撑段设置三角调平块调整横坡。桥梁平面设计线性通过现浇墩顶楔形连续段形成,并通过防撞护栏来调整。（见图1）240P70边梁横断面图2 .箱梁预制施工工艺2.1施工流程图如下图图3箱梁施工工艺流程2.2钢筋绑扎与波纹管安装2.2.
2、1钢筋绑扎包括腹、底板钢筋和顶板钢筋绑扎两部分。钢筋在固定加工场地按设计图纸下料制作，然后转运到现场进行绑扎，钢筋的间距、尺寸、接头符合设计要求和规范规定。其中间距和尺寸在通用图即设计图纸中有明确说明，底板钢筋在焊接时应该注意接头数量，在同一截面上的接头数量不超过本截面钢筋数量的50%,并且焊接接头位置应弯曲，保证在同一中轴线上。2.2.2因顶板钢筋在内模安装完成后才能进行绑扎，为缩短预制周期，事先在场外将顶板钢筋网片绑扎成型，包括齿板钢筋也预先绑扎成型待内模拼装就位后，再将钢筋网片就位进行整体绑扎，这样可以缩短预制周期，提高工作效率。箱梁11级钢筋的接头采用焊接，I级钢筋采用冷拉。2.2.3

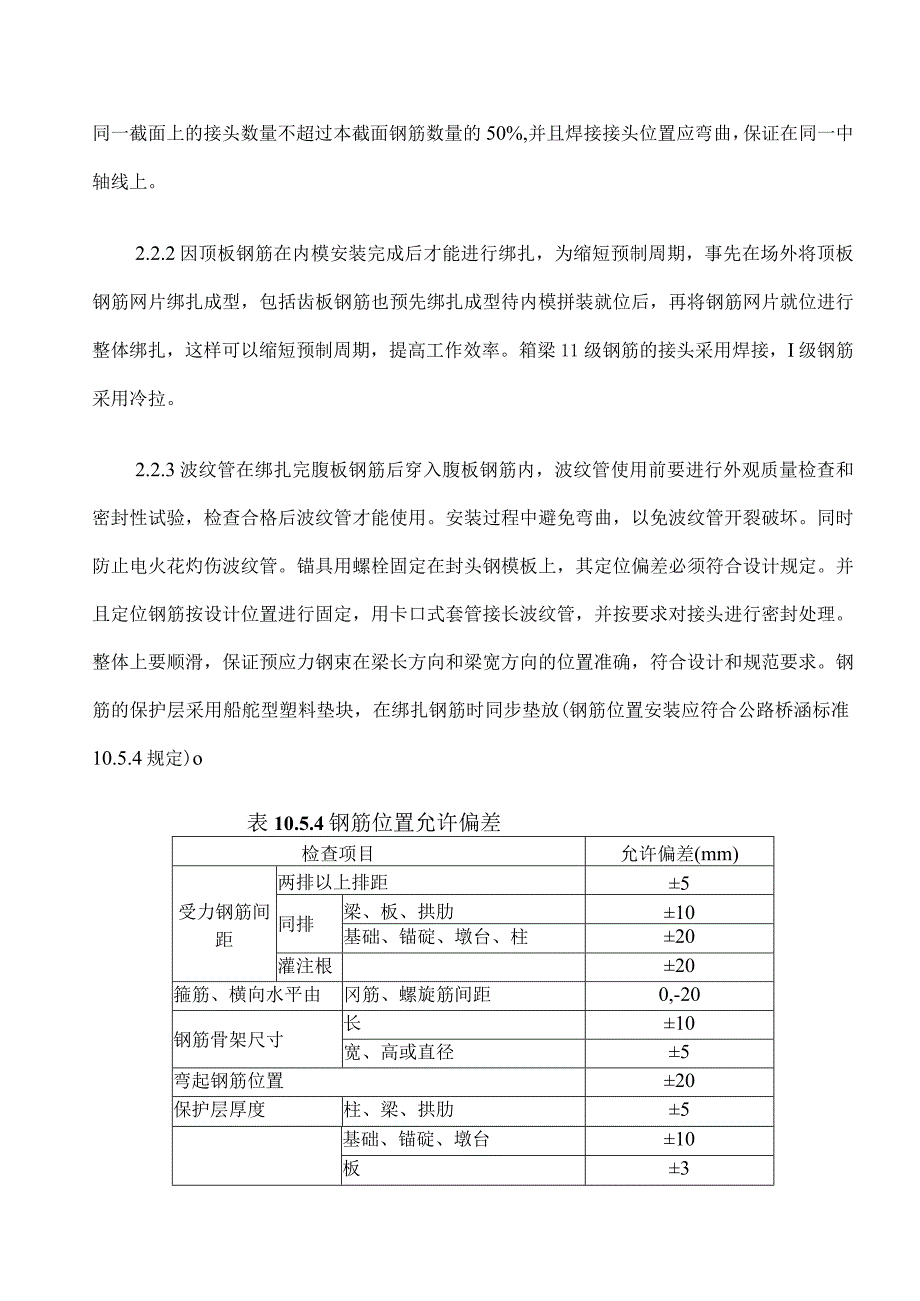

3、波纹管在绑扎完腹板钢筋后穿入腹板钢筋内，波纹管使用前要进行外观质量检查和密封性试验，检查合格后波纹管才能使用。安装过程中避免弯曲，以免波纹管开裂破坏。同时防止电火花灼伤波纹管。锚具用螺栓固定在封头钢模板上，其定位偏差必须符合设计规定。并且定位钢筋按设计位置进行固定，用卡口式套管接长波纹管，并按要求对接头进行密封处理。整体上要顺滑，保证预应力钢束在梁长方向和梁宽方向的位置准确，符合设计和规范要求。钢筋的保护层采用船舵型塑料垫块，在绑扎钢筋时同步垫放(钢筋位置安装应符合公路桥涵标准10.5.4规定)o表10.5.4钢筋位置允许偏差检查项目允许偏差(mm)受力钢筋间距两排以上排距5同排梁、板、拱肋1
4、0基础、锚碇、墩台、柱20灌注根20箍筋、横向水平由冈筋、螺旋筋间距0,-20钢筋骨架尺寸长10宽、高或直径5弯起钢筋位置20保护层厚度柱、梁、拱肋5基础、锚碇、墩台10板32.3模板制作与安装2.3.1模板工程包括外模和内模的制作与安装。外模采用组合式钢模，由厂家统一加工制作，同时为保证箱梁外观质量，外模采用5mm钢板加工而成，其支架为槽钢和角钢。端头模板采用IOnlm钢板加工，形状与箱梁端部形状相同。箱梁内模为拆装式精制定型钢模板，模板底面设计为拆装方便的卡口形式，浇筑底板混凝土时不安装底片，底板混凝土浇筑完成后装好底片，再浇筑腹板混凝土。内模每隔60Cm设置一组十字撑，十字撑用IOomm
5、的方木加工而成，十字撑中心用20圆钢连结成整体。2.3.2为防止混凝土浇筑过程中内模上浮，每节内模采用四点压紧，压模扁担采用10号槽钢,扁担两端采用拉钩固定在事先预埋在场地混凝土中的拉环上。内模在拼装场地进行整体拼装后，检查每两节内模接口处是否严密，否则，需要用海绵胶条填充，以确保不漏浆。2.3.3模板施工注意事项：模板表面应光洁、无变形，接缝处用海绵胶条填充并压紧，确保接缝严密、不漏浆。在整个箱梁预制过程中采用同一类型的脱模剂，最好不换用别的脱模剂更不得使用废机油代替。模板应定位准确，不得有错位、上浮、涨模等现象。模板必须保证足够的刚度、强度和稳定性，保证箱梁各部位形状、尺寸符合设计要求。特
6、指内模，在每次拆装的过程中，容易引起变形，导致箱梁的尺寸有误差，在施工中务必引起注意（模板安装应符合公路桥涵标准9.6.2规定）。表9.6.2模板、支架及拱架安装的允许偏差项目允许偏差（mm）模板标高基础15柱、墙和梁10墩台10模板内部尺寸上部构造的所有构件+5,0基础30墩台20轴线偏位基础15柱或墙8梁10墩台10装配式构件支承面的标高+2,-5模板相邻两板表面高低差2模板表面平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,0支架和拱架纵轴的平面位置跨度的1/1000或30曲线形拱架的标高（包括建筑拱度在内）+20,-102.4混凝土浇筑2.4.1箱梁采用标号C
7、50的混凝土浇筑，混凝土由50m3h的搅拌站拌制，混凝土搅拌车运输，龙门吊吊料斗入模。混凝土横断面浇筑顺序：底板一腹板一顶板混凝土纵向浇筑顺序：由一端向两一端逐渐分层递进浇筑。混凝土腹板采用平板附着式振捣器振捣，振动时间一般为1820秒。底板和顶板混凝土采用插入式振捣器振捣。混凝土浇筑完成后用软泡沫覆盖并洒水养护。2.4.2混凝土施工中值得注意的几点：混凝土的运输应满足浇注工作不间断并使混凝土到浇筑地点时仍能保证均匀性和规定的坍落度。对钢筋、预埋件、波纹管、混凝土保护层厚度及模板进行检查后，才能浇筑混凝土，浇筑前必须清除模板中的杂物。浇筑过程中注意振捣，特别是箱梁腹板与底板及顶板的承托、预应力
8、钢束锚固钢筋密集部位，由于钢筋比较密集，建议采用直径稍小的振动棒，适当延长振捣时间，并配合附着式振捣器，确保不漏振，不过振，保证箱梁的外观质量。混凝土浇筑应连续进行，混凝土振捣密实，混凝土密实的标志是：混凝土停止下沉、表面呈现平坦、泛浆。浇筑混凝土时应防止模板、钢筋、波纹管等松动、变形、破裂和移位。混凝土浇筑完成，表面收浆干燥后，应及时养护和抽动波纹管内芯棒。2.5预应力施工工艺2.5.1钢较线张拉张拉前准备工作张拉前检查千斤顶、油泵、压力表是否完好、配套。检查锚具的位置，确定张拉顺序，两侧同时进行对称张拉。张拉程序预应力筋施工：预应力钢束采用国产公称直径15.20的钢绞线(标准强度4法=18
9、60MPa),预应力钢束采用符合YB286264标准。对不符合要求的钢绞线一律不得使用。预应力钢筋的下料长度按计算长度、工作长度和原材料试验数据确定，下料长度的相对误差不得大于2nun。钢绞线的下料用砂轮切割机切割，不得采用电弧切割。钢绞线切割时，在每端离切口3050mm处用铁丝绑扎。钢绞线的盘重大、盘卷小、弹力大，为了防止在下料过程中钢绞线紊乱并弹出伤入，事先制作一个简易的铁笼。下料时，将钢绞线盘卷在铁笼内，从盘卷中央逐步抽出，以策安全。钢绞线的编束用20#铁丝绑扎，铁丝扣向里，间距11.5mo编束时应先将钢绞线理顺，并尽量使各根钢绞线松紧一致。绑好后的钢绞线束编号挂牌堆放。预应力筋穿采用先
10、穿束法入孔道：先穿束法即在浇筑混凝土浇筑之前穿束。此法可以防止因为波纹管道漏浆导致管道的堵塞，在浇筑混凝土后立即将钢束前后抽动几下即可。穿束方法采用整束穿孔。穿束工作由人工进行。穿束时钢束的前端扎紧并裹胶布，以便顺利通过孔道。对多波曲线束，加工一个特制的牵引头，工人在前头牵引，后头推送，用对讲机保持前后二端同时出力。2.5.2预应力筋张拉与描固2.5.2.1准备工作(1)混凝土强度检验：预应力筋张拉前，需提供构件混凝土的强度试压报告。当混凝土的试件强度达到设计强度的90%以后，方可施加预应力。(2)构件端头清理：构件端部预埋钢板与锚具接触处的焊渣、毛刺、混凝土残渣等应清除干净。(3)安装锚具与
11、张拉设备：根据预应力筋张拉锚固体系不同，分述于下。钢绞线束夹片锚固体系：安装锚具时应注意工作锚环或锚板对中，夹片均匀打紧并外露一致；千斤顶上的工具锚孔位与构件端部工作锚的孔位排列要一致，以防钢绞线在千斤顶穿心孔内打叉。安装张拉设备时，对直线预应力筋，应使张拉力的作用线与孔道中心线重合；对曲线预应力筋，应使张拉力的作用线与孔道中心线末端的切线重合。2. 5.2.2预应力筋张拉顺序用四台千斤顶横向对称，张拉、两头同时张拉(具体张拉顺序如图4所示)。具体张拉顺序为:NlfN2-N3-N4图430m箱梁张拉顺序图钢绞线张拉程序：Of初应力fRca?(持荷2min,锚固)每次张拉均应量测伸长值。3. 5
12、.2.3张拉伸长值校核预应力筋张拉时，通过伸长值的校核，可以综合反映张拉力是否足够，孔道摩阻损失是否偏大，以及预应力筋是否有异常现象等。因此，对张拉伸长值的校核,要引起重视。预应力筋张拉伸长值的量测，应在建立初应力之后进行。其实际伸长值$应等于$=$1$2式中：$1一一从初应力至最大张拉力之间的实测伸长值；$2初应力以下的推算伸长值(可采用相邻级的伸长度)。预应力钢材张拉后，应测定预应力钢材的回缩量与锚具的变形量，其值不得大于6mm,如大于此值,应重新张拉，或更换锚具后重新张拉。4. 5.2.4张拉注意事项(1)预应力钢束的断丝、滑丝，不得超过表1“后张预应力筋断丝、滑丝限制数”的规定。如超过
13、规定数，应进行更换；如不能更换时，可提高其他束的控制张拉力作为补偿，但最大张拉力不得超过千斤顶的额定能力,也不得超过钢绞线标准强度的80%。(2)在张拉完成后，测得的延伸量与计算延伸量之差应在6%以内，否则应采取以下的若干步骤或全部步骤：重新校准设备。对预应力材料作弹性模量检查。放松预应力钢材重新张拉。预应力钢材用润滑剂以减少摩擦损失，仅水溶性油剂可用于管道系统，且在灌浆前洗掉。监理工程师对预应力张拉认可后，预应力钢束应予锚固。放松千斤顶时应避免振动锚具和预应力钢束。预应力钢束在监理工程师认可后才可截割露头，梁端锚口应按图纸所示用水泥砂浆封闭。(3)在预应力作业中，必须特别注意安全。因为预应力
14、有很大的能量，万一预应力筋被拉断或锚具与张拉千斤顶失效，巨大能量急剧释放，有可能造成很大危害。因此，在任何情况下作业人员不得站在预应力筋的两端，同时在张拉千斤顶的后面应设立防护装置。(4)操作千斤顶和测量伸长值的人员，应站在千斤顶侧面操作，严格遵守操作规程。油泵开动过程中，不得擅自离开岗位。如需离开，必须把油阀门全部松开或切断电路。(5)张拉时应认真做到孔道、锚环与千斤顶三对中，以便张拉工作顺利进行,并不致增加孔道摩擦损失。(6)工具锚的夹片，保持清洁和良好的润滑状态。新的工具锚夹片第一次使用前，在夹片背面涂上润滑脂，以后每使用510次，应将工具锚上的挡板连同夹片一同卸下，向锚板的锥形孔中重新
15、涂上一层润滑剂，以防夹片在退契时卡住。润滑剂可采用石墨、二硫化铝、石蜡或专用退锚灵等。(7)多根钢绞线束夹片锚固体系如遇到个别钢绞线滑移，可更换夹片，用小型千斤顶单根张拉。(8)每次张拉完毕后，应检查端部和其他部位是否有裂缝，并填写张拉记录表。(9)预应力筋锚固后的外露长度，不宜小于30mm。第二次张拉完成后用混凝土封裹，以防腐蚀。箱梁混凝土达到设计强度的90%后才能进行张拉，张拉时采用张拉应力和伸长量进行“双控”控制，以张拉应力为主，伸长量进行校核。张拉过程中作好记录，对张拉过程中出现的滑丝、断丝等现象应及时处理以确保张拉质量。张拉应力控制过程：（Of初始张拉力O.lk-0.2kfk）O钢束张拉时应用伸长量进行对照校核，在张拉这一工序中，关键是通过实际量测的引申量来校合张拉力，而实际引申量必须满足计算引申量6%的范围要求，计算引申量是通过设计要求，结合规范要求，利用统一的计算公式得来。张拉完毕后,有一道容易忽略的环节，
