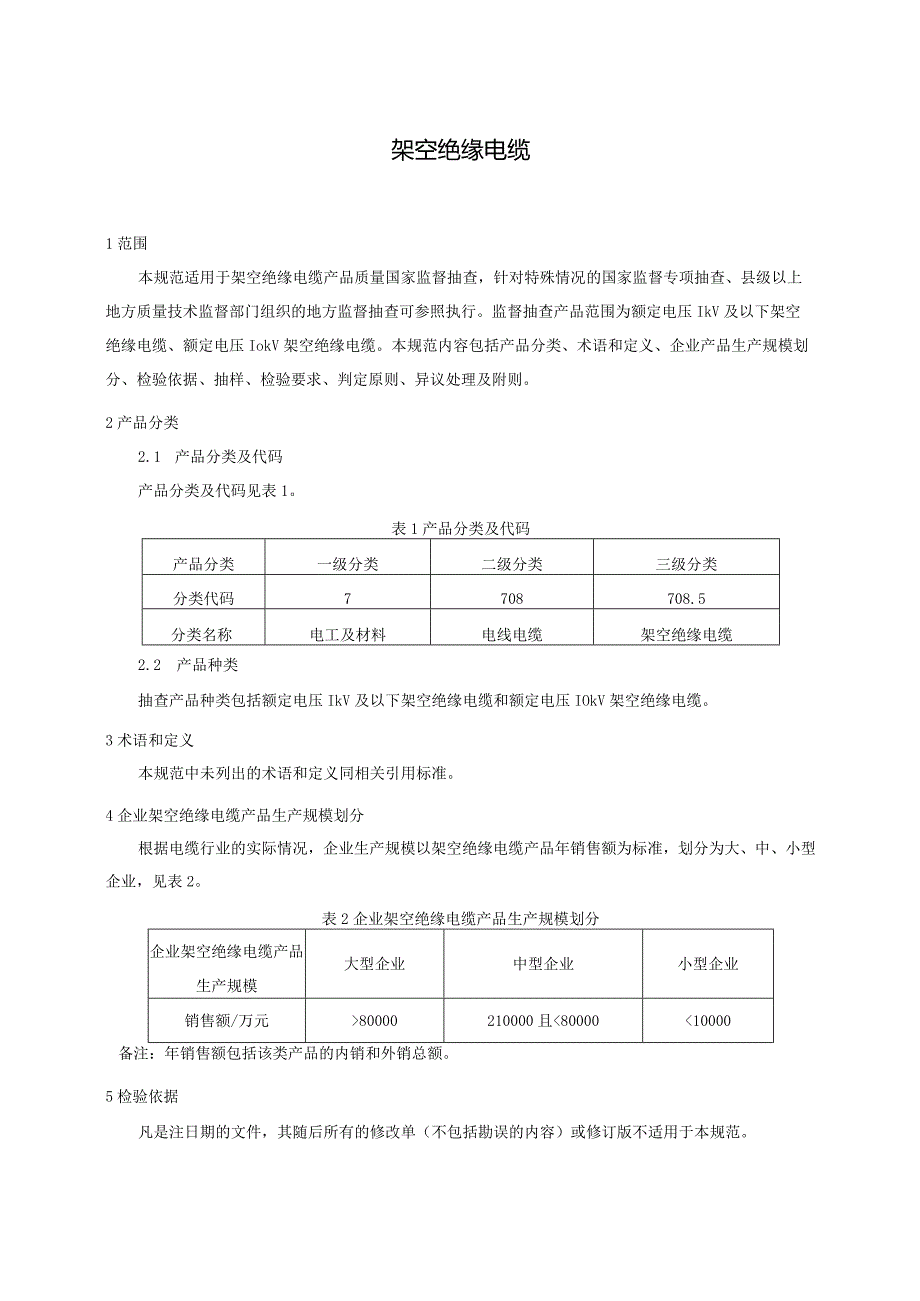

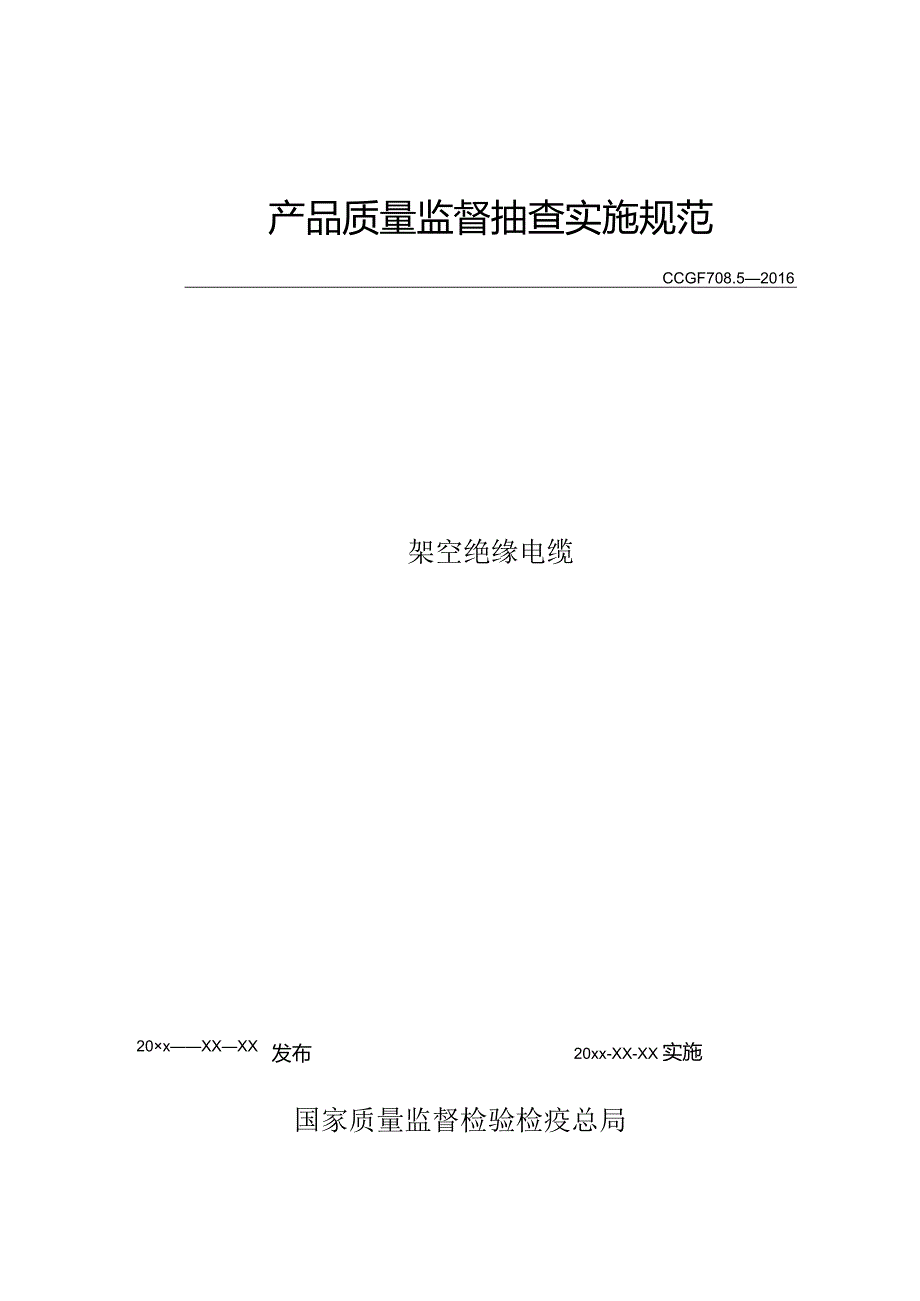

1、产品质量监督抽查实施规范CCGF708.52016架空绝缘电缆20xXXXX发布20xx-XX-XX 实施国家质量监督检验检疫总局架空绝缘电缆1范围本规范适用于架空绝缘电缆产品质量国家监督抽查，针对特殊情况的国家监督专项抽查、县级以上地方质量技术监督部门组织的地方监督抽查可参照执行。监督抽查产品范围为额定电压IkV及以下架空绝缘电缆、额定电压IokV架空绝缘电缆。本规范内容包括产品分类、术语和定义、企业产品生产规模划分、检验依据、抽样、检验要求、判定原则、异议处理及附则。2产品分类2.1 产品分类及代码产品分类及代码见表1。表1产品分类及代码产品分类一级分类二级分类三级分类分类代码770870
2、8.5分类名称电工及材料电线电缆架空绝缘电缆2.2 产品种类抽查产品种类包括额定电压IkV及以下架空绝缘电缆和额定电压IOkV架空绝缘电缆。3术语和定义本规范中未列出的术语和定义同相关引用标准。4企业架空绝缘电缆产品生产规模划分根据电缆行业的实际情况，企业生产规模以架空绝缘电缆产品年销售额为标准，划分为大、中、小型企业，见表2。表2企业架空绝缘电缆产品生产规模划分企业架空绝缘电缆产品生产规模大型企业中型企业小型企业销售额/万元80000210000且8000010000备注：年销售额包括该类产品的内销和外销总额。5检验依据凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于

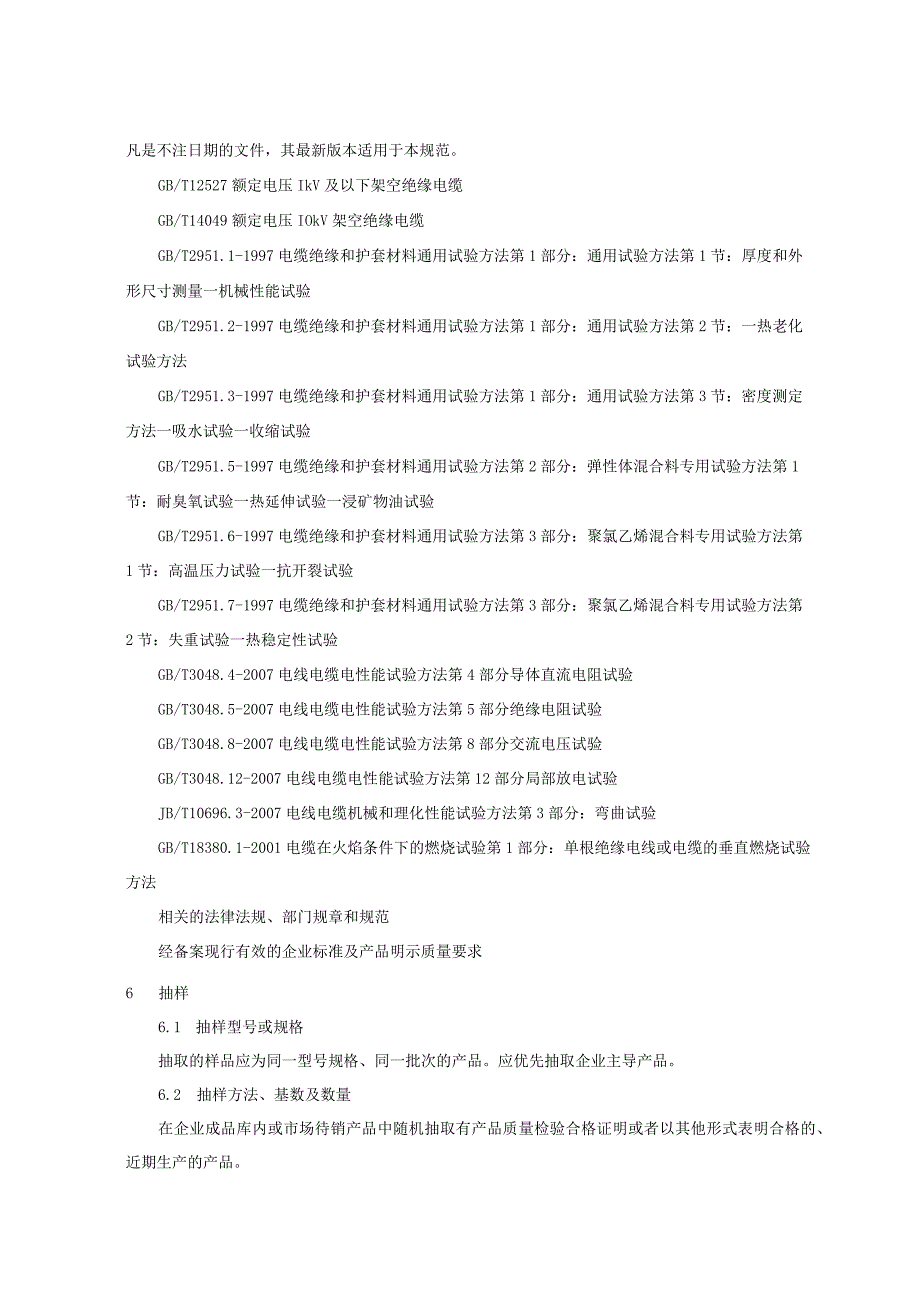

3、本规范。凡是不注日期的文件，其最新版本适用于本规范。GB/T12527额定电压IkV及以下架空绝缘电缆GB/T14049额定电压IOkV架空绝缘电缆GB/T2951.1-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量一机械性能试验GB/T2951.2-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：一热老化试验方法GB/T2951.3-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第3节：密度测定方法一吸水试验一收缩试验GB/T2951.5-1997电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：
4、耐臭氧试验一热延伸试验一浸矿物油试验GB/T2951.6-1997电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第1节：高温压力试验一抗开裂试验GB/T2951.7-1997电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节：失重试验一热稳定性试验GB/T3048.4-2007电线电缆电性能试验方法第4部分导体直流电阻试验GB/T3048.5-2007电线电缆电性能试验方法第5部分绝缘电阻试验GB/T3048.8-2007电线电缆电性能试验方法第8部分交流电压试验GB/T3048.12-2007电线电缆电性能试验方法第12部分局部放电试验JB/T106
5、96.3-2007电线电缆机械和理化性能试验方法第3部分：弯曲试验GB/T18380.1-2001电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法相关的法律法规、部门规章和规范经备案现行有效的企业标准及产品明示质量要求6 抽样6.1 抽样型号或规格抽取的样品应为同一型号规格、同一批次的产品。应优先抽取企业主导产品。6.2 抽样方法、基数及数量在企业成品库内或市场待销产品中随机抽取有产品质量检验合格证明或者以其他形式表明合格的、近期生产的产品。当被抽检企业主导产品在企业成品库内有多个型号规格,或同一型号规格有多盘产品，且符合抽样基数要求时，可用随机数表、掷骰子或抽扑克牌等
6、方式随机确定被抽样品。在企业成品库内抽样时，抽样基数不少于200米；在市场上抽样时，抽样基数满足抽样数量即可。抽样时应从同一根电缆上至少截取40米，其中20米为检验样品，其余作为备用样品。6.3 样品处置检验样品和备用样品分别包装封样，做好样品保护、防潮和签封措施，附合格证明。对于大规格样品成盘封样时，盘径不能小于其最小弯曲半径。检样和备样均自行带回或寄送检验机构。6.4 抽样单应按有关规定填写抽样单，并记录被抽查产品及企业有关信息。同时记录被抽查企业上一年度生产的架空绝缘电缆产品销售总额，以万元计。若企业上一年度未生产，则记录本年度实际销售额，并加以注明。对于产品检验所需的样品技术参数等信息
7、，需要被抽企业提供的，应在抽样现场获取，并经企业确认。7 检验要求7.1 检验项目及重要程度分类检验项目及重要程度分类见表3。表3检验项目及重要程度分类序号检验项目依据标准检测方法重要程度或不合格程度分类A类B类b1绝缘平均厚度GB/T12527GB/T14049GB/T2951.1-19972绝缘最薄处厚度GB/T12527GB/T14049GB/T2951.1-19973导体直流电阻GB/T12527GB/T14049GB/T3048.4-20074绝缘电阻GB/T12527GB/T14049GB/T3048.5-20075电压试验GB/T12527GB/T3048.8-20076方曲试验
8、及随后的局部放电试验GB/T14049JB/T10696.3-2007GB/T3048.12-200774h电压试验GB/T14049GB/T3048.8-20078绝缘老化前抗张强度GB/T12527GB/T14049GB/T2951.1-19979绝缘老化后抗张强度GB/T12527GB/T14049GB/T2951.2-1997序号检验项目依据标准检测方法重要程度或不合格程度分类A类“B类b10绝缘老化前断裂伸长率GB/T12527GB/T14049GB/T2951.1-199711绝缘老化后断裂伸长率GB/T12527GB/T14049GB/T2951.2-199712绝缘老化前后抗张
9、强度变化率GB/T12527GB/T14049GB/T2951.2-199713绝缘老化前后断裂伸长率变化率GB/T12527GB/T14049GB/T2951.2-199714绝缘热延伸GB/T12527GB/T14049GB/T2951.5-199715绝缘的收缩GB/T12527GB/T2951.3-199716热失重GB/T12527GB/T2951.7-199717抗开裂GB/T12527GB/T2951.6-199718绝缘粘附力GB/T14049GB/T14049附录B19燃烧性能GB/T12527GB/T18380.1-2001a极重要质量项目b重要质量项目注：极重要质量项目是
10、指直接涉及人体健康、使用安全的指标；重要质量项目是指产品涉及环保、能效、关键性能或特征值的指标。上表所列检验项目是有关法律法规、标准等规定的，重点涉及健康、安全、节能、环保以及消费者、有关组织反映有质量问题的重要项目。7.2 检验应注意的问题7.2.1若被检产品明示的质量要求高于本规范中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。若被检产品明示的质量要求低于本规范中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。若被检产品明示的质量要求低于或包含规范中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。若被检产品明示的质量要求缺少本规范中检验项目依据的强制性
11、标准要求时，应按照强制性标准要求判定。若被检产品明示的质量要求缺少本规范中检验项目依据的推荐性标准要求时，该项目不参与判定，但应在检验报告备注中进行说明。7.2.2拉力试验复检时，夹头移动速度为（255）mmmin,热塑性材料试验应在（232）温度下进行。7.2.3导体直流电阻项目复检时，大截面铝导体试样的长度应为：导体标称截面185及以下取5米，导体标称截面24OmnI2及以上取10米。7.2.4绝缘的收缩试验，试样标志间长度L为20Omnk7.2.5IOkV架空绝缘电缆绝缘电阻试验试样长度为10米。8判定原则经检验，检验项目全部合格，判定为被抽查产品合格；检验项目中任一项或一项以上不合格，
12、判定为被抽查产品不合格。其中，当产品存在A类项目不合格时，属于严重不合格。9异议处理对判定不合格产品进行异议处理时，按以下方式进行：9.1 核查不合格项目相关证据，能够以记录（纸质记录或电子记录或影像记录）或与不合格项目相关联的其它质量数据等检验证据证明。9.2 对需要复检并具备检验条件的，负责异议处理的质量技术监督部门或者指定检验机构应当按原监督抽查方案对留存的样品或抽取的备用样品组织复检，并出具检验报告。复检结论为最终结论。9.3 绝缘最薄处厚度、绝缘平均厚度为不同检验项目，但检验结果具有关联性，若企业对其中之一提出异议，亚检机构应对其关联项同时进行匏检并同时判定。10附则本规范编制单位：国家电线电缆质量监督检验中心（江苏）（佟海燕、鲍振宇）、四川省产品质量监督检验检测院（蒋莉）、湖南省产商品质量监督检验院（唐玲）。本规范由国家质量监督检验检疫总局产品质量监督司管理。
