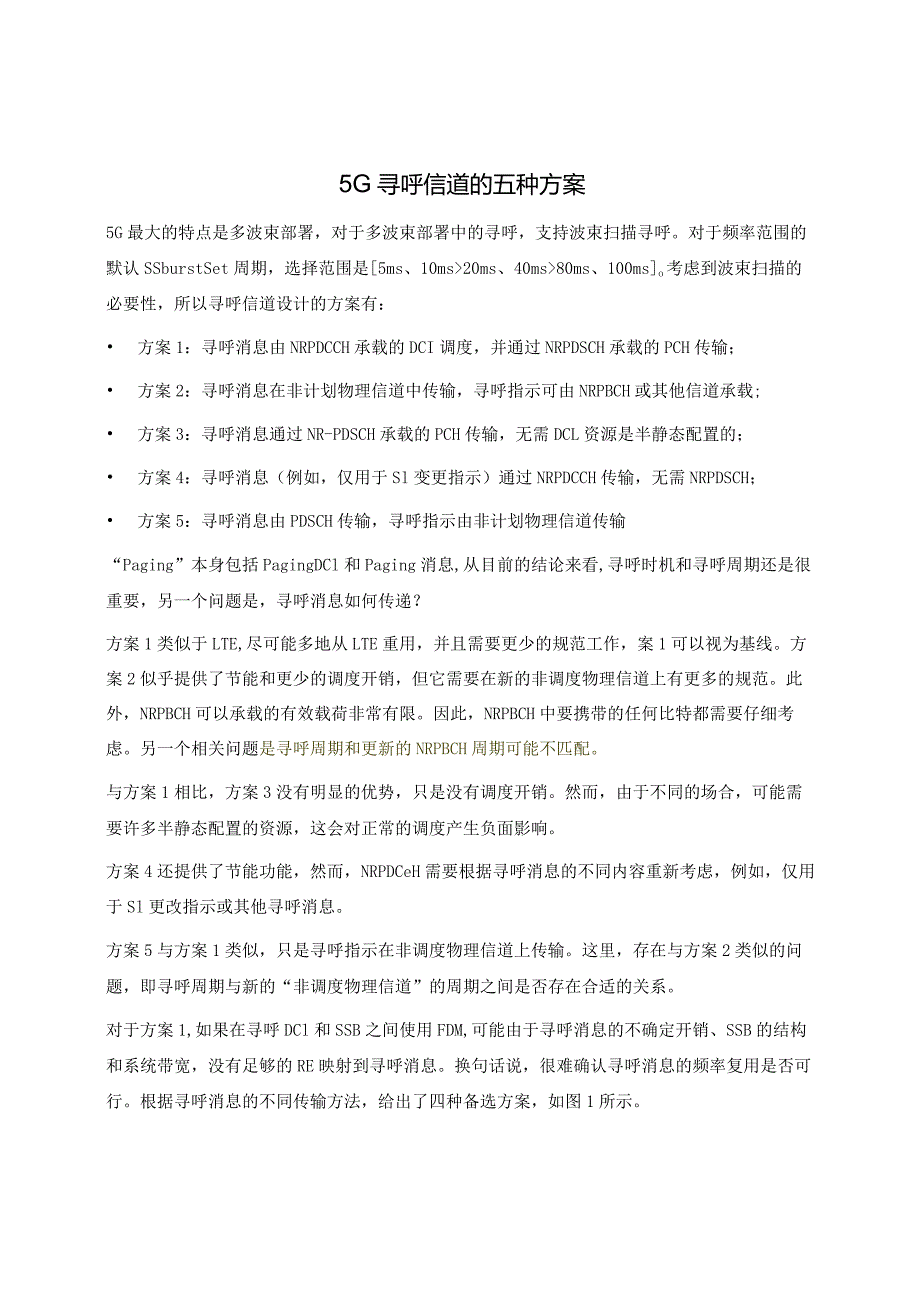

1、5G寻呼信道的五种方案5G最大的特点是多波束部署,对于多波束部署中的寻呼,支持波束扫描寻呼。对于频率范围的默认SSburstSet周期,选择范围是5ms、10ms20ms、40ms80ms、100mso考虑到波束扫描的必要性,所以寻呼信道设计的方案有: 方案1:寻呼消息由NRPDCCH承载的DCI调度,并通过NRPDSCH承载的PCH传输; 方案2:寻呼消息在非计划物理信道中传输,寻呼指示可由NRPBCH或其他信道承载; 方案3:寻呼消息通过NR-PDSCH承载的PCH传输,无需DCL资源是半静态配置的; 方案4:寻呼消息(例如,仅用于Sl变更指示)通过NRPDCCH传输,无需NRPDSCH;

2、 方案5:寻呼消息由PDSCH传输,寻呼指示由非计划物理信道传输“Paging”本身包括PagingDCl和Paging消息,从目前的结论来看,寻呼时机和寻呼周期还是很重要,另一个问题是,寻呼消息如何传递?方案1类似于LTE,尽可能多地从LTE重用,并且需要更少的规范工作,案1可以视为基线。方案2似乎提供了节能和更少的调度开销,但它需要在新的非调度物理信道上有更多的规范。此外,NRPBCH可以承载的有效载荷非常有限。因此,NRPBCH中要携带的任何比特都需要仔细考虑。另一个相关问题是寻呼周期和更新的NRPBCH周期可能不匹配。与方案1相比,方案3没有明显的优势,只是没有调度开销。然而,由于不同

3、的场合,可能需要许多半静态配置的资源,这会对正常的调度产生负面影响。方案4还提供了节能功能,然而,NRPDCeH需要根据寻呼消息的不同内容重新考虑,例如,仅用于Sl更改指示或其他寻呼消息。方案5与方案1类似,只是寻呼指示在非调度物理信道上传输。这里,存在与方案2类似的问题,即寻呼周期与新的“非调度物理信道”的周期之间是否存在合适的关系。对于方案1,如果在寻呼DCl和SSB之间使用FDM,可能由于寻呼消息的不确定开销、SSB的结构和系统带宽,没有足够的RE映射到寻呼消息。换句话说,很难确认寻呼消息的频率复用是否可行。根据寻呼消息的不同传输方法,给出了四种备选方案,如图1所示。SS buret s

4、et;HH TimeAlt 1-2SS Wock contains . ex- paging DCI Paging messa0e(SS burst set-图1:寻呼DCl和SSB之间的FDM Altl-1:在具有相同波束方向的正常时隙中,将寻呼消息与数据传输进行多路复用 Altl-2:用于寻呼消息传输的单独寻呼消息集 Altl-3a:向SSB添加一个或多个符号,以适应寻呼消息 Altl-4a:使用准全向和重复传输在特殊资源上传输寻呼消息对于Altl-1,接收紧急寻呼消息的延迟可能会更高。如果可以在SSburst之后立即调度寻呼消息,则可以解决此问题。同时,AltlT的一个缺点可能是,在模拟

5、/混合BF的情况下,整个数据时隙的波束赋形配置可能提前受到DCl发送时间的约束。这可能会影响数据时隙中的数据传输灵活性。对于Altl-2,由于额外扫描,正常数据传输的灵活性也存在潜在限制。但是,如果不需要传输寻呼消息,则可以跳过寻呼消息集。对于Altl-3a,未引入新一轮单波束扫描,但需要考虑SSB的扩展结构。如果不发送寻呼,则额外的符号几乎被浪费,因为该符号不容易用于其他目的。对于AltlYa,如果将类似SFN的传输用于寻呼消息传输,则链路预算和小区间干扰可以得到改善,但.TRP或gNB之间需要同步定时。对于方案1,如果在寻呼(包括PagingDCl和Paging消息)和SSB之间使用TDM

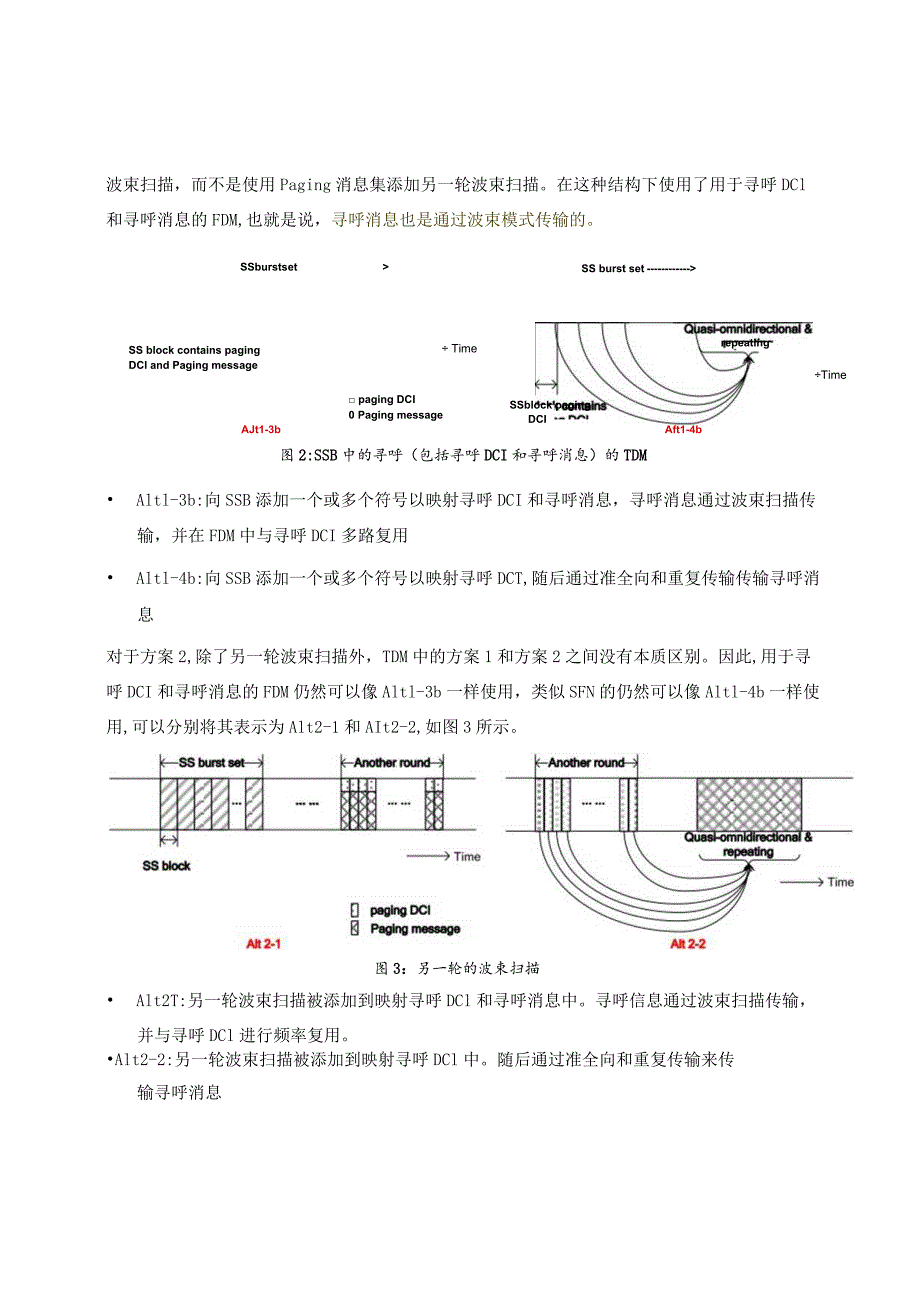

6、,则向SSB添加一个或多个符号以映射PagingDCl和Paging消息。这种结构仍然只对SSB进行波束扫描,而不是使用Paging消息集添加另一轮波束扫描。在这种结构下使用了用于寻呼DCl和寻呼消息的FDM,也就是说,寻呼消息也是通过波束模式传输的。SS burst setSSburstsetSS block contains paging DCI and Paging message TimeAJt1-3b paging DCI0 Paging messageTimeAft1-4bSSblock paging DCIrepeating图2:SSB中的寻呼(包括寻呼DCI和寻呼消息)的TDM

7、 Altl-3b:向SSB添加一个或多个符号以映射寻呼DCI和寻呼消息,寻呼消息通过波束扫描传输,并在FDM中与寻呼DCI多路复用 Altl-4b:向SSB添加一个或多个符号以映射寻呼DCT,随后通过准全向和重复传输传输寻呼消息对于方案2,除了另一轮波束扫描外,TDM中的方案1和方案2之间没有本质区别。因此,用于寻呼DCI和寻呼消息的FDM仍然可以像Altl-3b一样使用,类似SFN的仍然可以像Altl-4b一样使用,可以分别将其表示为Alt2-1和AIt2-2,如图3所示。图3:另一轮的波束扫描 Alt2T:另一轮波束扫描被添加到映射寻呼DCl和寻呼消息中。寻呼信息通过波束扫描传输,并与寻呼

8、DCl进行频率复用。Alt2-2:另一轮波束扫描被添加到映射寻呼DCl中。随后通过准全向和重复传输来传输寻呼消息然而,寻呼消息的FDM是否提供足够的RE来承载寻呼消息有效负载仍然是不确定的。根据寻呼负载的不同,方案2可以根据寻呼是否可以映射到SSB来缩小。通常,SSburstSet包含一个或多个SSbursto当使用方案1时,gNB在SSburstset期间通过SSB结构将相同的寻呼发送到不同的方向,即每个SSburstSet仅完成一次寻呼。因此,寻呼帧(PF)和寻呼时机(PO)之间没有区别,因此有必要重新考虑寻呼定时。UE只需确认其寻呼可以在某个SSburstSet中传输,并接收潜在寻呼。UE可能已经在UE接收寻呼之前获得最佳下行链路Tx和Rx波束,以便UE可以通过最佳波束在SSB中接收寻呼。另一方面,具有更大的SSburstSet周期性,许多UE可对应于相同的寻呼场合。为了缓解这种情况,还应考虑SSburstSet以外的其他寻呼时机,例如,在SSburstSet之间增加另一轮寻呼时机的等间隔。实际上,这种方式与方案2类似。因此,这种方式和方案2都需要考虑寻呼时机或寻呼定义或配置的周期性。
