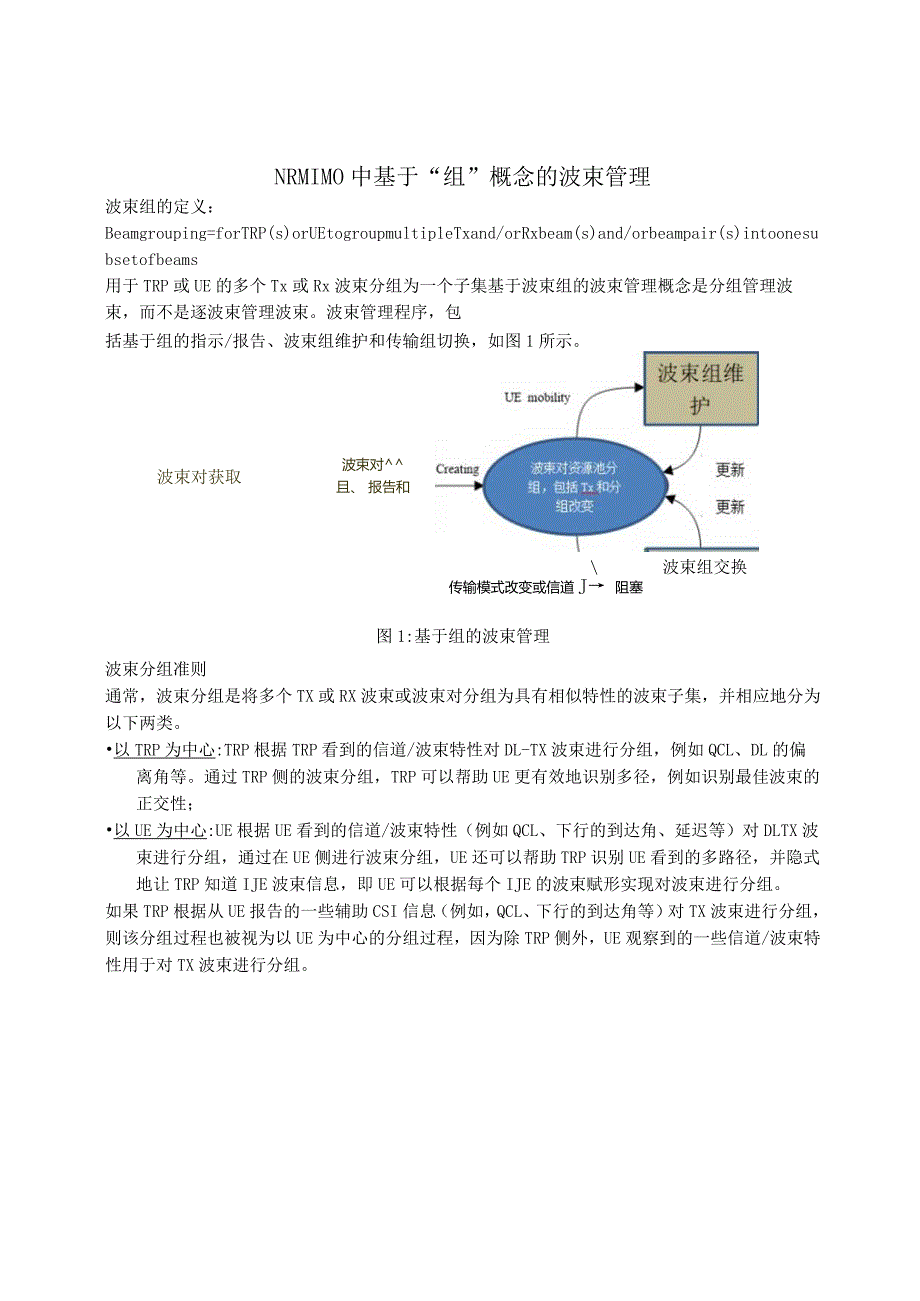

1、NRMIMO中基于“组”概念的波束管理波束组的定义：Beamgrouping=forTRP(s)orUEtogroupmultipleTxand/orRxbeam(s)and/orbeampair(s)intoonesubsetofbeams用于TRP或UE的多个Tx或Rx波束分组为一个子集基于波束组的波束管理概念是分组管理波束，而不是逐波束管理波束。波束管理程序，包括基于组的指示/报告、波束组维护和传输组切换，如图1所示。波束对获取波束对且、 报告和指示波束组交换传输模式改变或信道 J 阻塞图1:基于组的波束管理波束分组准则通常，波束分组是将多个TX或RX波束或波束对分组为具有相似特性的波束
2、子集，并相应地分为以下两类。以TRP为中心:TRP根据TRP看到的信道/波束特性对DL-TX波束进行分组，例如QCL、DL的偏离角等。通过TRP侧的波束分组，TRP可以帮助UE更有效地识别多径，例如识别最佳波束的正交性；以UE为中心:UE根据UE看到的信道/波束特性（例如QCL、下行的到达角、延迟等）对DLTX波束进行分组，通过在UE侧进行波束分组，UE还可以帮助TRP识别UE看到的多路径，并隐式地让TRP知道IJE波束信息，即UE可以根据每个IJE的波束赋形实现对波束进行分组。如果TRP根据从UE报告的一些辅助CSI信息（例如，QCL、下行的到达角等）对TX波束进行分组，则该分组过程也被视为

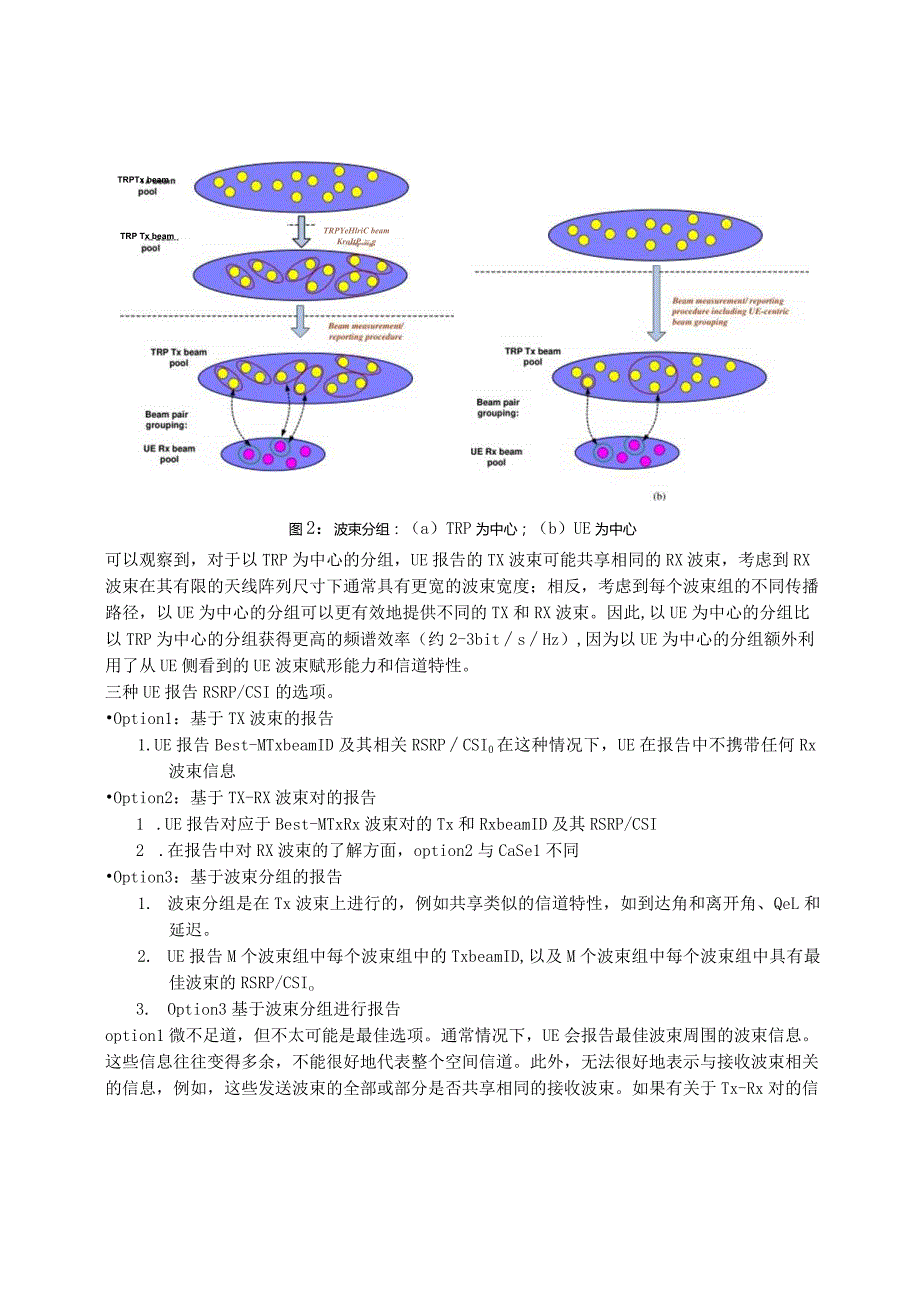

3、以UE为中心的分组过程，因为除TRP侧外，UE观察到的一些信道/波束特性用于对TX波束进行分组。TRPTx beamTRP Tx beamTRPYeHlriC beamKroItP加 g图2：波束分组：（a）TRP为中心；（b）UE为中心可以观察到，对于以TRP为中心的分组，UE报告的TX波束可能共享相同的RX波束，考虑到RX波束在其有限的天线阵列尺寸下通常具有更宽的波束宽度；相反，考虑到每个波束组的不同传播路径，以UE为中心的分组可以更有效地提供不同的TX和RX波束。因此,以UE为中心的分组比以TRP为中心的分组获得更高的频谱效率（约2-3bitsHz）,因为以UE为中心的分组额外利用了从U
4、E侧看到的UE波束赋形能力和信道特性。三种UE报告RSRP/CSI的选项。Option1：基于TX波束的报告1.UE报告Best-MTxbeamID及其相关RSRPCSI0在这种情况下，UE在报告中不携带任何Rx波束信息Option2：基于TX-RX波束对的报告1 .UE报告对应于Best-MTxRx波束对的Tx和RxbeamID及其RSRP/CSI2 .在报告中对RX波束的了解方面，option2与CaSe1不同Option3：基于波束分组的报告1. 波束分组是在Tx波束上进行的，例如共享类似的信道特性，如到达角和离开角、QeL和延迟。2. UE报告M个波束组中每个波束组中的TxbeamID
5、,以及M个波束组中每个波束组中具有最佳波束的RSRP/CSIo3. Option3基于波束分组进行报告option1微不足道，但不太可能是最佳选项。通常情况下，UE会报告最佳波束周围的波束信息。这些信息往往变得多余，不能很好地代表整个空间信道。此外，无法很好地表示与接收波束相关的信息，例如，这些发送波束的全部或部分是否共享相同的接收波束。如果有关于Tx-Rx对的信息，option2会进行某种隐式分组。然而，option2的报告标准并不取决于任何分组。同样，UE也可能会报告最佳波束周围的波束信息。在OPtiOn3中，报告标准取决于分组。例如，UE只需报告每组中具有代表性的波束。或者，TRP可以将

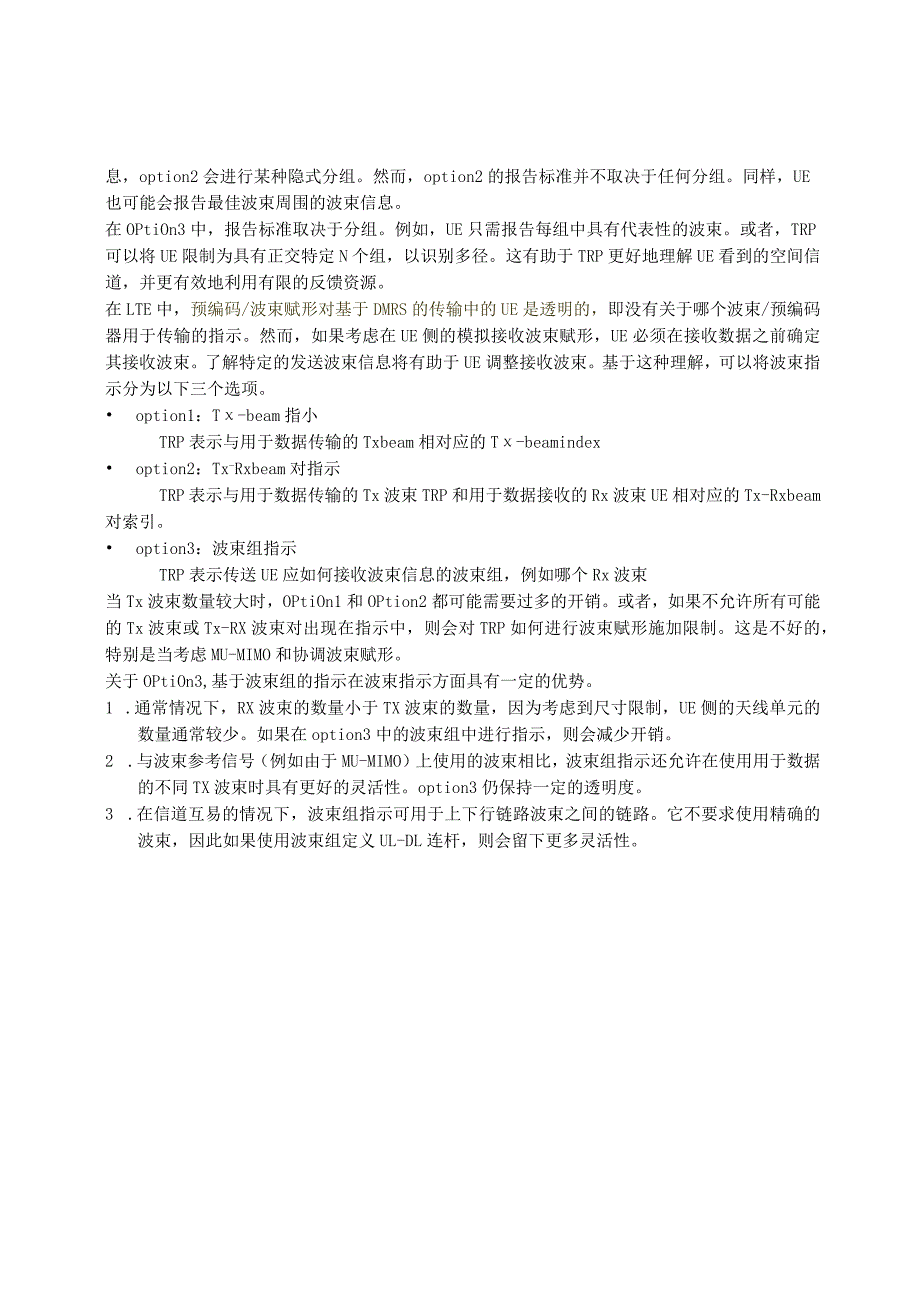

6、UE限制为具有正交特定N个组，以识别多径。这有助于TRP更好地理解UE看到的空间信道，并更有效地利用有限的反馈资源。在LTE中，预编码/波束赋形对基于DMRS的传输中的UE是透明的，即没有关于哪个波束/预编码器用于传输的指示。然而，如果考虑在UE侧的模拟接收波束赋形，UE必须在接收数据之前确定其接收波束。了解特定的发送波束信息将有助于UE调整接收波束。基于这种理解，可以将波束指示分为以下三个选项。 option1：T-beam指小TRP表示与用于数据传输的Txbeam相对应的T-beamindex option2：Tx-Rxbeam对指示TRP表示与用于数据传输的Tx波束TRP和用于数据接收的
7、Rx波束UE相对应的Tx-Rxbeam对索引。 option3：波束组指示TRP表示传送UE应如何接收波束信息的波束组，例如哪个Rx波束当Tx波束数量较大时，OPtiOn1和OPtion2都可能需要过多的开销。或者，如果不允许所有可能的Tx波束或Tx-RX波束对出现在指示中，则会对TRP如何进行波束赋形施加限制。这是不好的，特别是当考虑MU-MIMO和协调波束赋形。关于OPtiOn3,基于波束组的指示在波束指示方面具有一定的优势。1 .通常情况下，RX波束的数量小于TX波束的数量，因为考虑到尺寸限制，UE侧的天线单元的数量通常较少。如果在option3中的波束组中进行指示，则会减少开销。2 .
8、与波束参考信号（例如由于MU-MIMO）上使用的波束相比，波束组指示还允许在使用用于数据的不同TX波束时具有更好的灵活性。option3仍保持一定的透明度。3 .在信道互易的情况下，波束组指示可用于上下行链路波束之间的链路。它不要求使用精确的波束，因此如果使用波束组定义UL-DL连杆，则会留下更多灵活性。1stStagecellspeciflc/UEspecificbeamsweeping2ndStageUEspecificDatatransmissionusingQCL2+QCB3,QCL4QCB4)Data transmission based on beams B4b and B7a Q
9、CL2+JCB3TX beam ID: B4b B7aTRPindicate*QCLandQCBfordtatranuniionTXbeamID:B4bB7a图3:基于组的束管理中的波束分组、UE报告和束指示流程GrOUP(三)maintenance组相关参考信号将由具有明确可配置或固定数量的扫描波束的UE/TRP触发，其也可用于针对UE意外移动性的波束跟踪。区分UL/DL和TX/RX扫描，DL-TX、DL-RX、UL-TX和UL-RX的这些波束细化应在NR中得到支持，在TX/RX波束扫描时，另一侧的波束保持不变。值得注意的是，在波束扫描后，TRP和UE的组仍然存在，但其相关波束可能会相应改变,这对另一侧是不可知的。TranSmiSSiOngroup(s)SWitChing考虑到不同的组指示不同的信道属性，一个组的信道被阻塞，但其他组的信道仍然可用，并成为替代信道。因此，尽管波束池中存在多个对，但TRP和UE能够在为数据/控制信道切换组之前探测这些备选对，并随后确定是否相应地将其传输组切换到备选组。这意味着数据流将在不中断的情况下连续传输。
