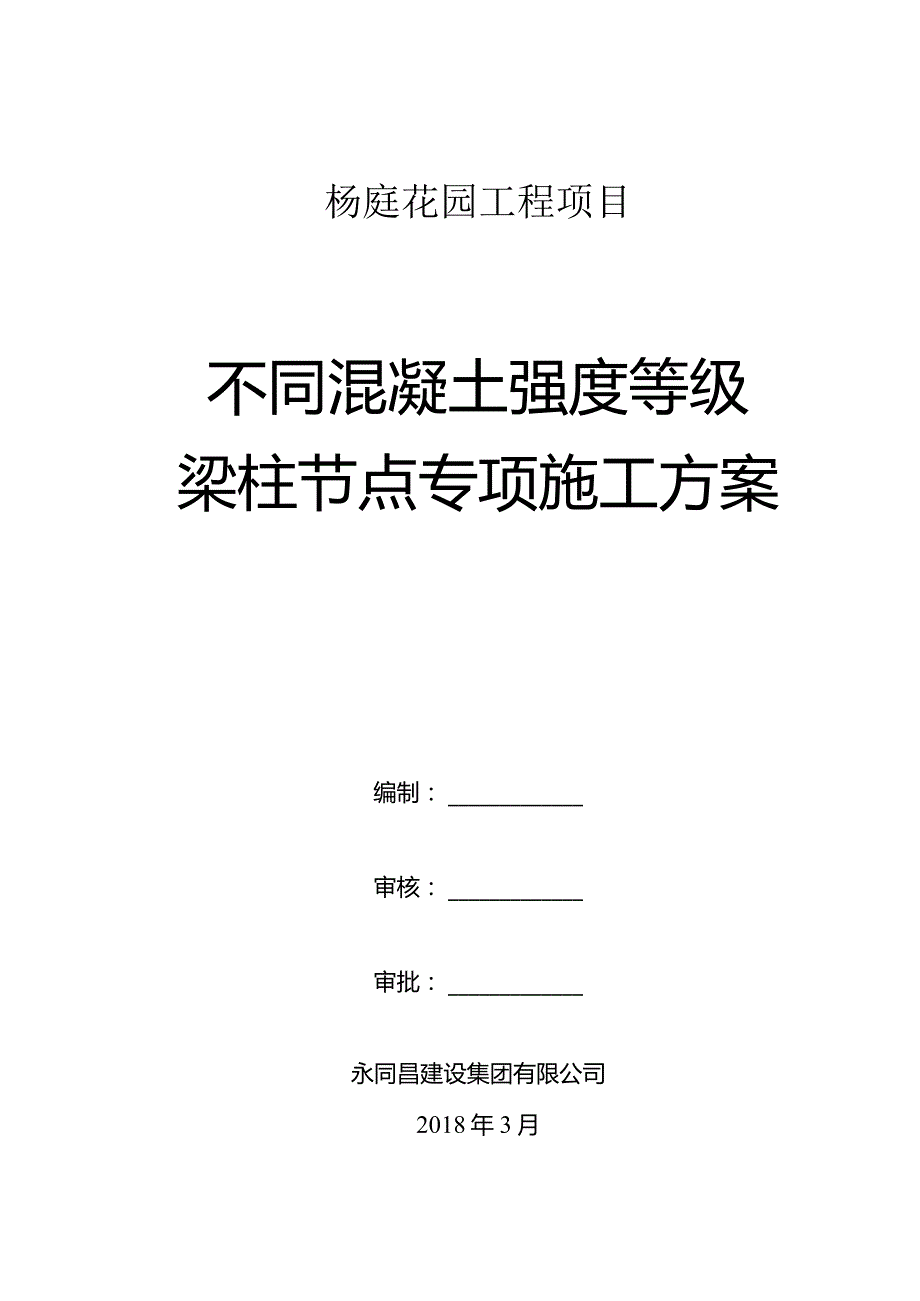

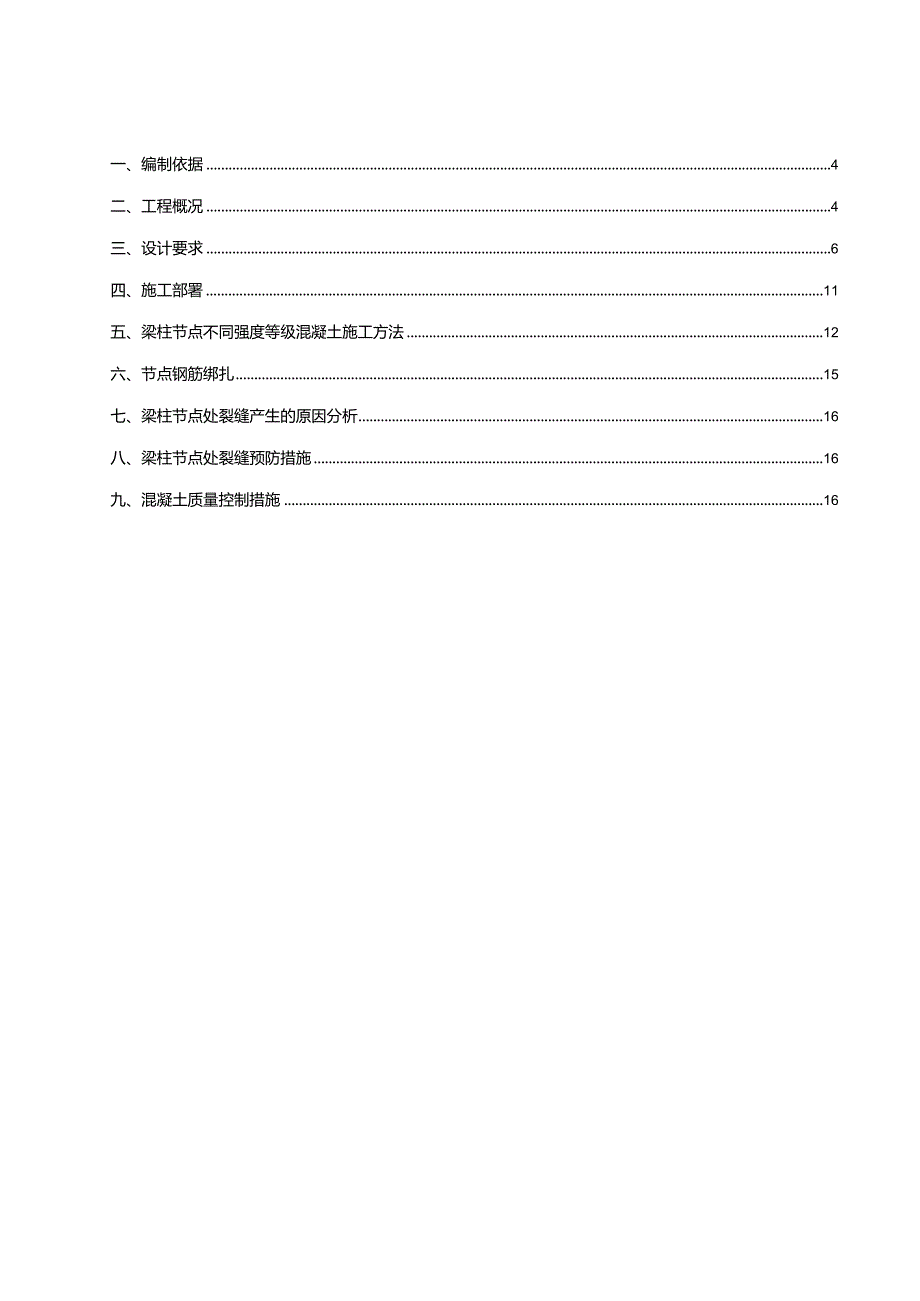

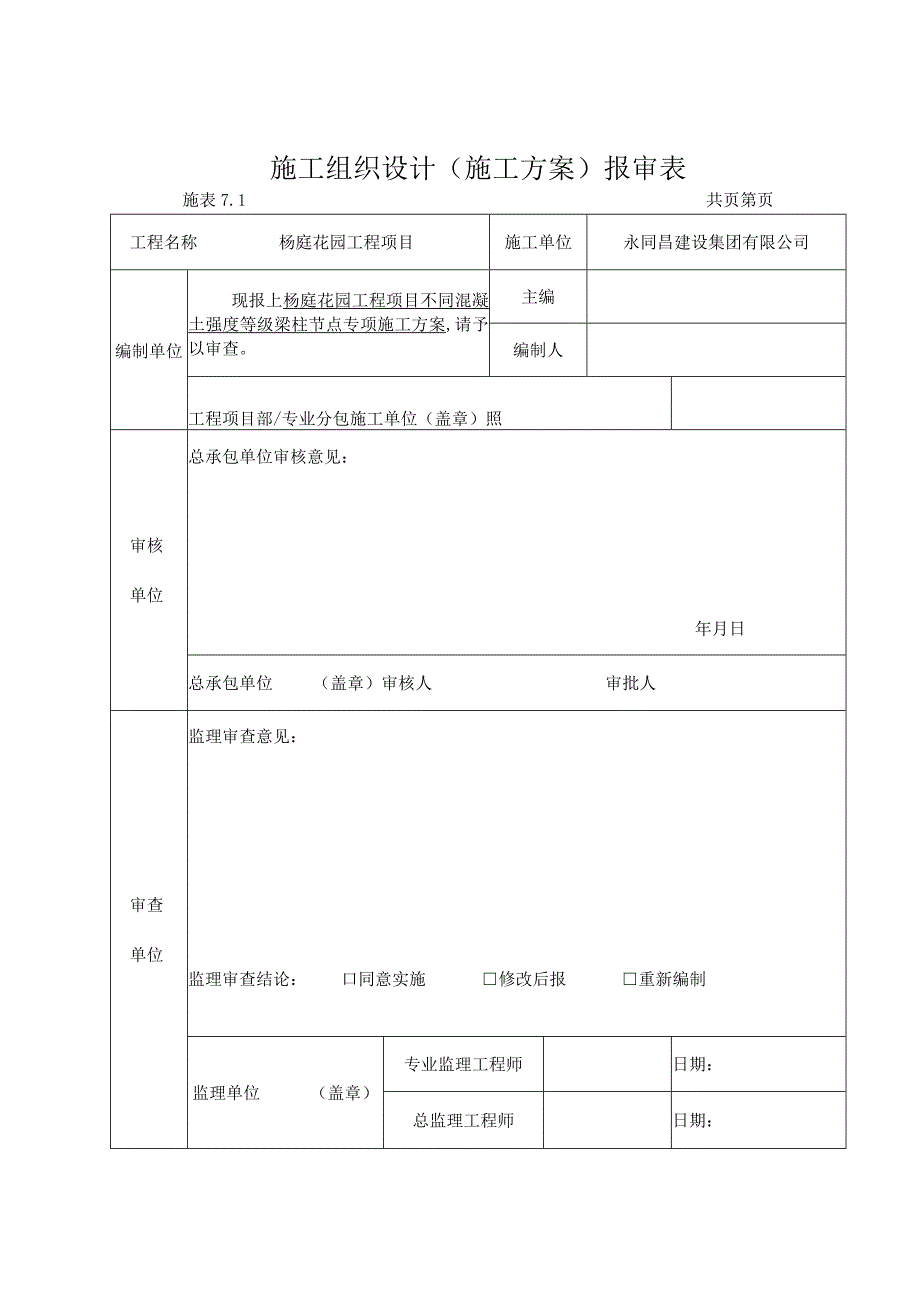

1、杨庭花园工程项目不同混凝土强度等级梁柱节点专项施工方案编制:审核:审批:永同昌建设集团有限公司2018年3月施工组织设计(施工方案)报审表施表7.1共页第页工程名称杨庭花园工程项目施工单位永同昌建设集团有限公司编制单位现报上杨庭花园工程项目不同混凝土强度等级梁柱节点专项施工方案,请予以审查。主编编制人工程项目部/专业分包施工单位(盖章)照审核单位总承包单位审核意见:年月日总承包单位(盖章)审核人审批人审查单位监理审查意见:监理审查结论:口同意实施修改后报重新编制监理单位(盖章)专业监理工程师日期:总监理工程师日期:一、编制依据4二、工程概况4三、设计要求6四、施工部署11五、梁柱节点不同强度等

2、级混凝土施工方法12六、节点钢筋绑扎15七、梁柱节点处裂缝产生的原因分析16八、梁柱节点处裂缝预防措施16九、混凝土质量控制措施16一、编制依据1、由福建嘉博联合设计股份有限公司设计的杨庭花园工程项目的全套施工图纸;2、我单位在类似工程的施工经验;3、设计变更、通知及变更图纸。4、国家现行有关的规范、图集、标准和法规等文件,主要有:建筑工程施工质量验收统一标准GB50300-2013混凝土结构工程施工规范GB50666-2011混凝土结构工程施工质量验收规范GB50204-2015地下防水工程质量验收规范GB50208-2011混凝土外加剂应用技术规范GB50119-2003混凝土质量控制标准

3、GB50164-2011预拌混凝土GB/T14902-2012混凝土强度检验评定标准GB/T50107-2010粉煤灰混凝土应用技术规范GB/T50146-2014普通混凝土配合比设计规程JGJ55-2011混凝土减水剂质量标准和试验方法JGJ56-84混凝土拌合用水标准JGJ63-2006粉煤灰在混凝土和砂浆中应用技术规程JGJ28-86混凝土泵送施工技术规程JGJ/T10-2011高层建筑混凝土结构技术规程JGJ3-2010高强混凝土结构技术规程CECS104-995、本工程的施工组织总设计、混凝土工程专项施工方案。二、工程概况杨庭花园项目位于福州市晋安区新店镇杨庭村。由福建五和建设发展有

4、限公司投资开发,福建省建筑轻纺设计院勘察,福建嘉博联合设计股份有限公司设计,福建省京闽工程顾问有限公司监理,永同昌建设集团有限公司施工总承包。杨庭花园项目征地面积45593.2m2,实际用地面积45593.2m2,建筑占地面积5564.521,总建筑面积188749.20m2,其中地上建筑面积137327.69m2,地下建筑面积51421.51m2o计容建筑面积135779.22m2,其中住宅建筑面积135667.(Mm,(安置房建筑面积60033.33m2,配建房建筑面积35617.56m2,商品房建筑面积40016.15m2);配套建筑面积1112.18才(居家养老服务站150.30m2,

5、社区卫生服务站150.07m2,物业管理用房511.12i门卫收发室60.54m;垃圾收集间15.29m2,其他配套用房(电房等)254.86m2)0不计容建筑面积51969.98诡其中地下室建筑面积(仅作为停车及设备用房)51421.51m2,架空层建筑面积(作为休闲绿化、非机动车停放等公共使用,层高2.84.5m).容积率为3.0,建筑密度12.39%,绿地面积15957.62m2,绿地率35%,居住总户数1551户,机动车停车位1747个(其中地上154个,地下室1593个),非机动车停车位2406个(其中地上1498个,地下室908个)。杨庭花园项目设计规模共14栋,总建筑面积1887

6、49.2011地上建筑面积137327.69m2,地下12层,地下建筑面积51421.Sim)建筑地面总高度4.598.9m,最高层数34层。抗震设防烈度7度;设计使用年限50年。所属气候分区为夏热冬暖地区。地下室(1#、3#、5#、S3#、6#、7#、S2#、S5#、S6#楼一层地下室;2#、8#、9#、SI#、S7#楼两层地下室),地下室层高4.90m,地下室为I类汽车库,平时作为机动车停车库、非机动车停车库和设备用房,战时为人防工程,人防工程等级为甲类核六常六级;地下室耐火等级为一级,框剪结构。1#楼为三十二层住宅,一三十二层及以上住宅,建筑高度96.3m;2#楼为三十二层住宅,一三十二

7、层及以上住宅,建筑高度96.3m;3#楼为三十三层住宅,一层住宅门厅、架空休闲绿化,二三十三层住宅,建筑高度99.5m;5#楼为三十三层住宅,一层住宅门厅、物业管理用房、居家养老服务站,二三十三层住宅,建筑高度96.0m;6#楼为三十四层住宅,一三十四层住宅,建筑高度98.9m;7#楼为三十四层住宅,一三十四层住宅,建筑高度98.9m;8#楼为三十二层住宅,一三十二层住宅,建筑高度93.1m;9#楼为三十四层住宅,一层住宅门厅、物业管理用房,二三十四层住宅,建筑高度98.9m;S1#楼为9#楼裙房,一层配套用房(消防控制中心、电视机房、门卫),建筑高度3.2m;S2#楼为一层设备用房(高压配电

8、室),建筑高度4.8m;S3#楼为5#楼裙房,一层配套用房(社区卫生服务站、垃圾集散间),建筑高度3.2m;S5#为一层设备用房(变配电房),建筑高度4.8m;S6#为一层设备用房(高压配电室),建筑高度4.8m;S7#为一层大门,建筑高度4.65m。主楼范围内均带一层地下室,局部(2#、8#、9#)带有两层地下室,为机动车库、非机动车库及设备用房。各栋号的主要经济技术指标如下表所示:楼号1#楼2#楼3#楼5#楼6#楼7#楼总建筑面积(m2)13117.9213117.9214325.9017807.0425350.3224250.45计容建筑面积(有)13117.9213117.921378

9、0.3117805.0225350.3224250.45占地面积(m2)616.29606.19545.59595.27775.80759.64建筑高度96.3096.3099.5096.0098.9098.90层数32F/1D32F/2D33F/1D33F/1D34F/1D34F/1D0.OoO标高53.5056.6055.2053.8053.5055.20建筑类别一类高层住宅一类高层住宅一类高层住宅一类高层住宅一类高层住宅一类高层住宅耐火等级一级一级一级一级一级一级结构类型剪力墙剪力墙剪力墙剪力墙剪力墙剪力墙楼号8#楼9#楼S1#楼S2#楼S3#楼S5#楼S6#楼S7#楼总建筑面积(m2)

10、10433.4218310.70252.6640.00265.3610040.0015.00计容建筑面积(in?)10432.5618310.70252.6640.00265.3610040.0015.00占地面积(m2)347.40559.36252.6640.00265.3610040.0041.50建筑高度93.1098.903.204.803.204.804.804.65层数32F/2D34F/2D1F/2D1F/1D1F/1D1F/1D1F/1D1F/2D0.000标局56.6056.6056.6054.3053.5053.5055.8054.35建筑类别一类高层住宅一类高层住宅裙房

11、多层公建裙房多层公建多层公建多层公建耐火等级一级一级一级二级一级二级二级二级结构类型剪力墙剪力墙框架结构框架结构框架结构框架结构架构框结框架结构三、设计要求本工程设计基准期为50年,设计使用年限为50年。建筑结构安全等级为二级,结构重要性系数为1.0o地基基础(或建筑桩基)设计等级为甲级。抗浮设计水位绝对高程为52.OOOmo人防地下室的设计类别为甲类人防工程,防常规武器抗力级别为常6级,防核武器抗力级别为核6级。本工程抗震设防烈度:6度,设计基本地震加速度值:0.1g。场地类别:III类,设计地震分组:第三组,特征周期值:0.65so结构阻尼比:0.05,水平地震影响系数最大值:0.080O

12、本场地地基土层地震液化程度判定:本场地不考虑液化。本工程抗震设防类别为丙类,按7度进行抗震计算,按7度要求采取抗震措施。结构抗震等级见下表。结构抗震等级楼号房屋高度层数结构类型结构抗震等级1#2#楼96.3032F框架剪力墙结构框架二级剪力墙二级3#楼99.5033F框架剪力墙结构框架二级剪力墙二级5#楼96.0033F剪力墙结构框架二级剪力墙二级6#楼98.9034F剪力墙结构框架二级剪力墙二级7#楼98.9034F剪力墙结构框架二级剪力墙二级8#楼93.1032F剪力墙结构框架二级剪力墙二级9#楼98.9034F剪力墙结构框架二级剪力墙二级SI#.S2#、S3#、S5#、S6#、S7#楼I

13、F框架结构框架三级本工程结构的环境类别:室外地坪以下构件(地下室:顶板室外部分、外侧墙、底板等)与水土接触面的构件环境类别二b类,水池、屋面迎水面、露天雨蓬、露台、女儿墙、檐沟、卫生间为二a类,其余为一类。3.1 混凝土1、地下室:1)地下室底板、基础梁、集水坑侧壁、承台下垫层为100厚C15素碎;基础梁侧模,承台侧模可用MU7.5水泥砖M5水泥砂浆砌筑;垫层应比结构构件宽100或宽一个侧模厚度。2)底板(梁、承台、独立基础),顶板(梁),外墙,水池侧墙的混凝土等级为C30,采用防水混凝土,其设计抗渗等级:地下二层部分为P8,地下一层部分为P6;防水混凝土施工配合比应通过试验确定,抗渗等级实验

14、值应比设计要求提高一级(0.20MPa)o3)地下室墙(含坡道,室外梯等外墙),主楼范围外的柱,地下室顶板标高以下的楼梯,坡道等混凝土强度等级详平面。主楼范围内的柱、剪力墙混凝土强度等级详各相应主楼柱、剪力墙图。4)地下室混凝土墙与上部框架柱(或局部为上部结构剪力墙)相交处而混凝土强度等级不同时,交接处取两者较高强度等级的混凝土。其余技术要求尚应符合地下工程防水技术规范GB50108-2008的有关规定。5)在混凝土浇灌时应控制低温入模和浇捣质量,不允许有速凝、狗洞、蜂窝、麻面及漏筋现象;在节点交接处钢筋较密时应保证节点混凝土的浇筑质量。6)基础大体积混凝土施工时,应合理选择混凝土配合比,宜选用水化热低的水泥,掺入适当粉煤灰和外加剂,控制水泥用量;作好养护保温和温度测量工作,混凝土内部温度与表面温度的差值不应超过25度,其余未详尽说明详大体积混凝土施工规范GB50496
