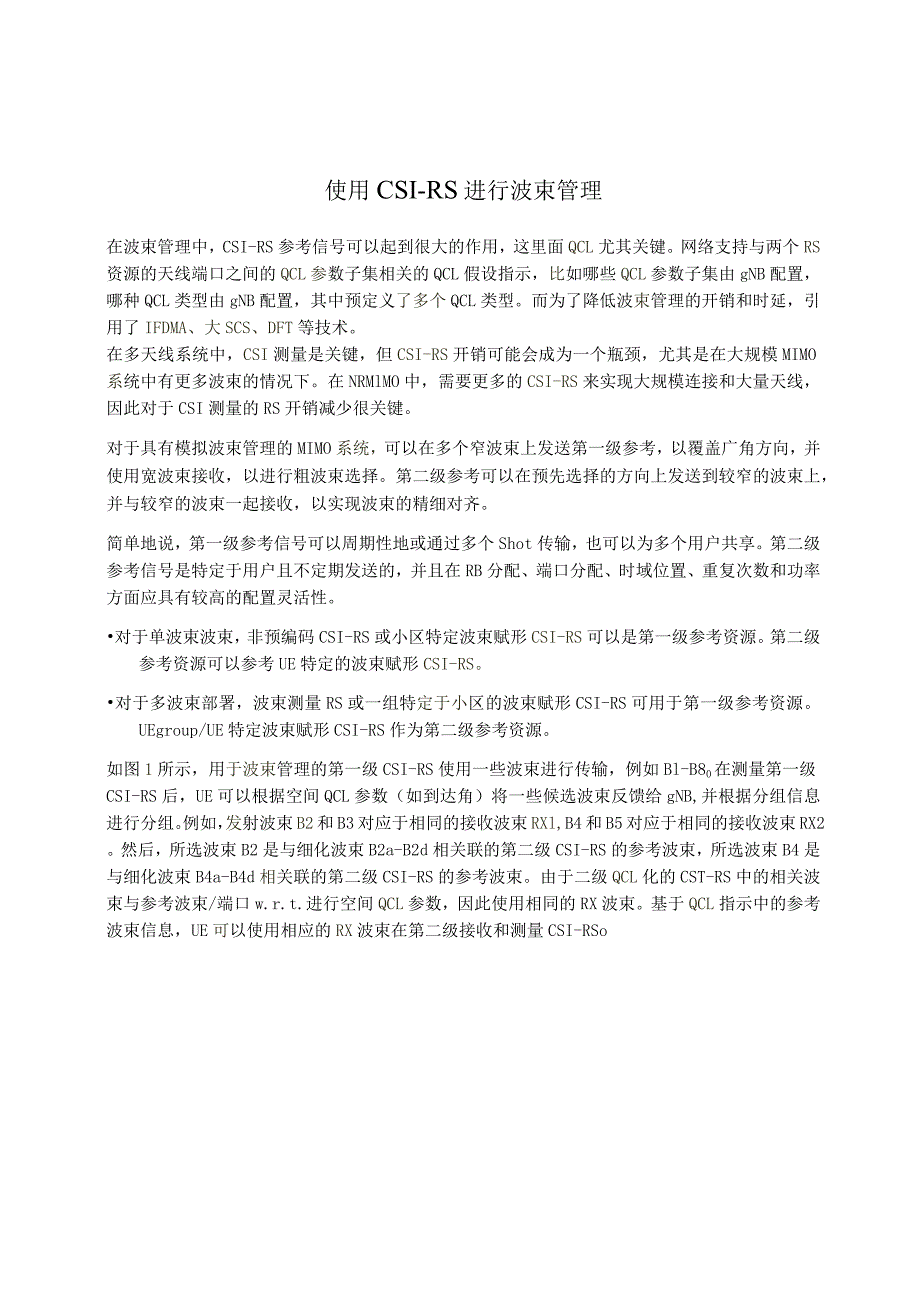

1、使用CSI-RS进行波束管理在波束管理中，CSI-RS参考信号可以起到很大的作用，这里面QCL尤其关键。网络支持与两个RS资源的天线端口之间的QCL参数子集相关的QCL假设指示，比如哪些QCL参数子集由gNB配置，哪种QCL类型由gNB配置，其中预定义了多个QCL类型。而为了降低波束管理的开销和时延，引用了IFDMA、大SCS、DFT等技术。在多天线系统中，CSI测量是关键，但CSI-RS开销可能会成为一个瓶颈，尤其是在大规模MIMO系统中有更多波束的情况下。在NRMlMO中，需要更多的CSI-RS来实现大规模连接和大量天线，因此对于CSI测量的RS开销减少很关键。对于具有模拟波束管理的MIM
2、O系统，可以在多个窄波束上发送第一级参考，以覆盖广角方向，并使用宽波束接收，以进行粗波束选择。第二级参考可以在预先选择的方向上发送到较窄的波束上，并与较窄的波束一起接收，以实现波束的精细对齐。简单地说，第一级参考信号可以周期性地或通过多个Shot传输，也可以为多个用户共享。第二级参考信号是特定于用户且不定期发送的，并且在RB分配、端口分配、时域位置、重复次数和功率方面应具有较高的配置灵活性。对于单波束波束，非预编码CSI-RS或小区特定波束赋形CSI-RS可以是第一级参考资源。第二级参考资源可以参考UE特定的波束赋形CSI-RS。对于多波束部署，波束测量RS或一组特定于小区的波束赋形CSI-R

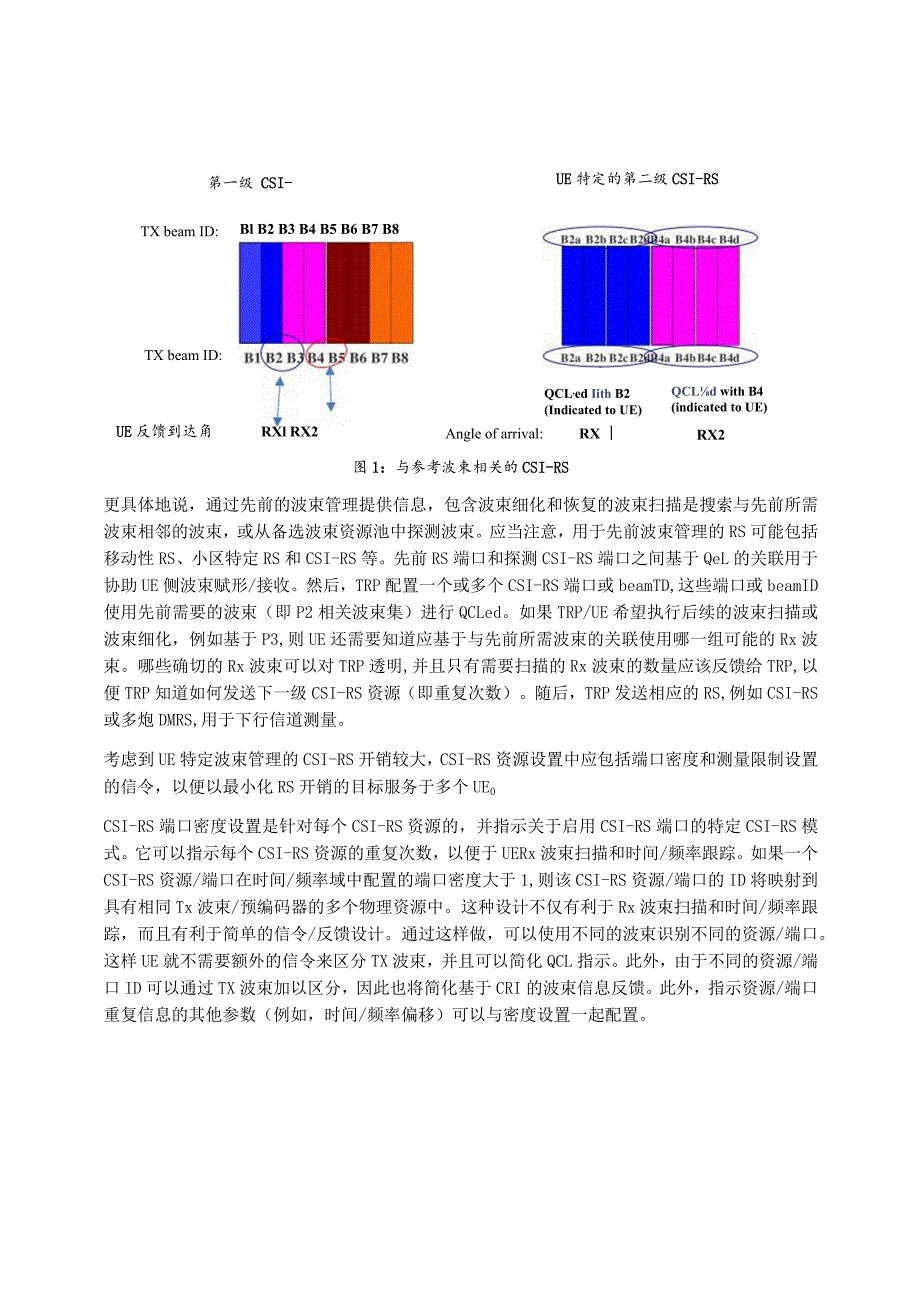

3、S可用于第一级参考资源。UEgroup/UE特定波束赋形CSI-RS作为第二级参考资源。如图1所示，用于波束管理的第一级CSI-RS使用一些波束进行传输，例如Bl-B80在测量第一级CSI-RS后，UE可以根据空间QCL参数（如到达角）将一些候选波束反馈给gNB,并根据分组信息进行分组。例如，发射波束B2和B3对应于相同的接收波束RXl,B4和B5对应于相同的接收波束RX2。然后，所选波束B2是与细化波束B2a-B2d相关联的第二级CSI-RS的参考波束，所选波束B4是与细化波束B4a-B4d相关联的第二级CSI-RS的参考波束。由于二级QCL化的CST-RS中的相关波束与参考波束/端口w.r
4、.t.进行空间QCL参数，因此使用相同的RX波束。基于QCL指示中的参考波束信息，UE可以使用相应的RX波束在第二级接收和测量CSI-RSoTX beam ID:UE反馈到达角第一级 CSI-RSTX beam ID:Bl B2 B3 B4 B5 B6 B7 B8RXl RX2UE特定的第二级CSI-RSQCL,ed Iith B2 (Indicated to UE)QCLd with B4 (indicated to UE)Angle of arrival:RX RX2图1：与参考波束相关的CSI-RS更具体地说，通过先前的波束管理提供信息，包含波束细化和恢复的波束扫描是搜索与先前所需波束相
5、邻的波束，或从备选波束资源池中探测波束。应当注意，用于先前波束管理的RS可能包括移动性RS、小区特定RS和CSI-RS等。先前RS端口和探测CSI-RS端口之间基于QeL的关联用于协助UE侧波束赋形/接收。然后，TRP配置一个或多个CSI-RS端口或beamTD,这些端口或beamID使用先前需要的波束（即P2相关波束集）进行QCLed。如果TRP/UE希望执行后续的波束扫描或波束细化，例如基于P3,则UE还需要知道应基于与先前所需波束的关联使用哪一组可能的Rx波束。哪些确切的Rx波束可以对TRP透明,并且只有需要扫描的Rx波束的数量应该反馈给TRP,以便TRP知道如何发送下一级CSI-RS资
6、源（即重复次数）。随后，TRP发送相应的RS,例如CSI-RS或多炮DMRS,用于下行信道测量。考虑到UE特定波束管理的CSI-RS开销较大，CSI-RS资源设置中应包括端口密度和测量限制设置的信令，以便以最小化RS开销的目标服务于多个UE0CSI-RS端口密度设置是针对每个CSI-RS资源的，并指示关于启用CSI-RS端口的特定CSI-RS模式。它可以指示每个CSI-RS资源的重复次数，以便于UERx波束扫描和时间/频率跟踪。如果一个CSI-RS资源/端口在时间/频率域中配置的端口密度大于1,则该CSI-RS资源/端口的ID将映射到具有相同Tx波束/预编码器的多个物理资源中。这种设计不仅有利

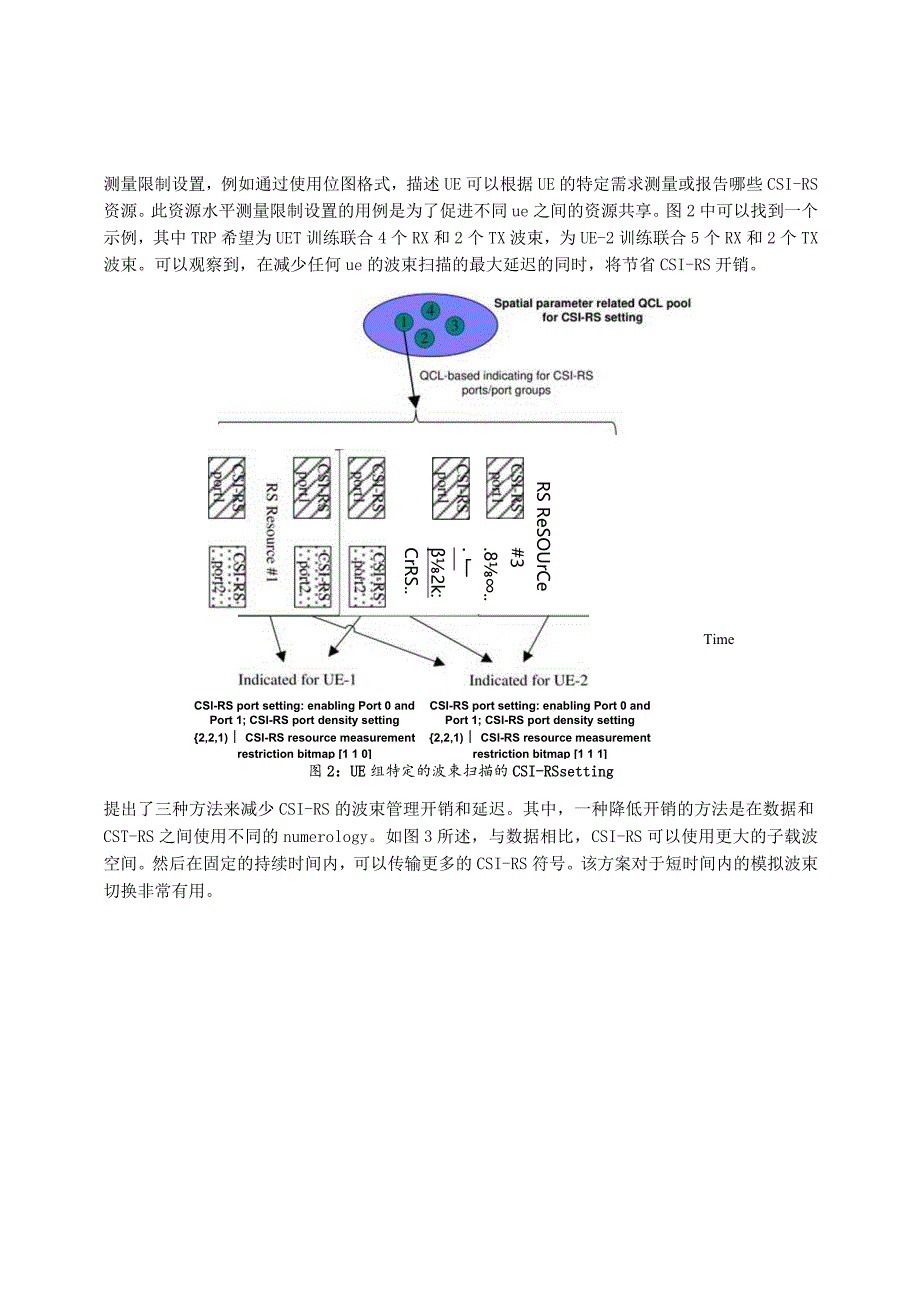

7、于Rx波束扫描和时间/频率跟踪，而且有利于简单的信令/反馈设计。通过这样做，可以使用不同的波束识别不同的资源/端口。这样UE就不需要额外的信令来区分TX波束，并且可以简化QCL指示。此外，由于不同的资源/端口ID可以通过TX波束加以区分，因此也将简化基于CRI的波束信息反馈。此外，指示资源/端口重复信息的其他参数（例如，时间/频率偏移）可以与密度设置一起配置。测量限制设置，例如通过使用位图格式，描述UE可以根据UE的特定需求测量或报告哪些CSI-RS资源。此资源水平测量限制设置的用例是为了促进不同ue之间的资源共享。图2中可以找到一个示例，其中TRP希望为UET训练联合4个RX和2个TX波束，
8、为UE-2训练联合5个RX和2个TX波束。可以观察到，在减少任何ue的波束扫描的最大延迟的同时，将节省CSI-RS开销。RS ReSOUrCe #3 .8. 2k: CrRS. jl:RS ReSoUrCe #2CSl-RS port setting: enabling Port 0 and Port 1; CSI-RS port density setting 2,2,1) CSI-RS resource measurement restriction bitmap 1 1 0CSI-RS port setting: enabling Port 0 and Port 1; CSI-RS po
9、rt density setting 2,2,1) CSI-RS resource measurement restriction bitmap 1 1 1Time图2：UE组特定的波束扫描的CSI-RSsetting提出了三种方法来减少CSI-RS的波束管理开销和延迟。其中，一种降低开销的方法是在数据和CST-RS之间使用不同的numerology。如图3所述，与数据相比，CSI-RS可以使用更大的子载波空间。然后在固定的持续时间内，可以传输更多的CSI-RS符号。该方案对于短时间内的模拟波束切换非常有用。CSI-RSPDCCH and data图3: CSI-RS使用大子载波间隔此外，如果
10、在一个频带内对不同的numerology区域进行FDMed,则基于一个numerology区域中的CSI-RS的测量结果可用于另一个numerology区域。如图4所示，FDM复用了两个numerology区域。尽管从numerology区域1中的CSI-RS导出的快速/精细CSl对于numerology区域2中的服务可能不准确，但是一些长期/宽带信道信息，例如模拟波束选择、长期预编码器可用于numerology区域2。图4：在不同numerologyregion传输CSI-RS与此选项相比，选项1即基于IFDMA的方法，具有以下缺点。1、对于Opt-I,当CST-RS为部分频带时，时域信号不
11、是填充零和IFFT后原始信号的精确复制。这种情况需要特殊考虑以及额外的UE复杂性。2、Opt-I对Tx波束的波束切换存在缺陷。例如，很难通过CRI指示特定的Tx波束。Tx波束切换需要特殊考虑以及额外的UE复杂性。基于以上分析，采用大SCS可以减少开销和延迟。在NR中，由于一个自包含时隙中下行部分的时域大小可以根据需要动态更改，因此可能没有足够的资源用于CSI-RSo例如，一个时隙中仅为下行数据和DMRS保留一个OFDM符号。此外，一些紧急流量（例如URLLC流量）可能会抢占和刺穿CSI-RS的传输，尤其是在波束管理占用整个时隙的情况下。对于NR中的周期性和半持久性CSI-RS来说，这是一个关键
12、问题，因为CSI-RS资源是通过RRC保留的。可以确定以下几种可能的解决方案。解决方案1：CSI-RS与DMRS或其他RS共享重叠模式。然后可以使用DMRS资源进行CSI/波束测量。对于CSI采集，这有利于更好的干扰测量。对于波束管理，它有利于通过多shotDMRS进行快速RX波束调整。解决方案2：CSI-RS可以位于PDCCH区域。对于周期性和半持久性CSI-RS,可以在PDCCH区域保留CSI-RS资源，DCI可以用来指示CSI-RS是在DL数据区域还是在PDCCH区域传输。解决方案3：CSI-RS可以配置一组候选时隙偏移。然后，在该配置的时间窗口中，在第一个时隙中使用足够的下行资源传输CSI-RSo解决方案4：可以在CSI-RS瞬间之前或之后向受影响的UE发送禁用信令，以禁用CSl-RS的传输，并可能在其他瞬间触发CSI-RS的传输，以补偿测量。然后，在报告之前对测量进行相应调整。
