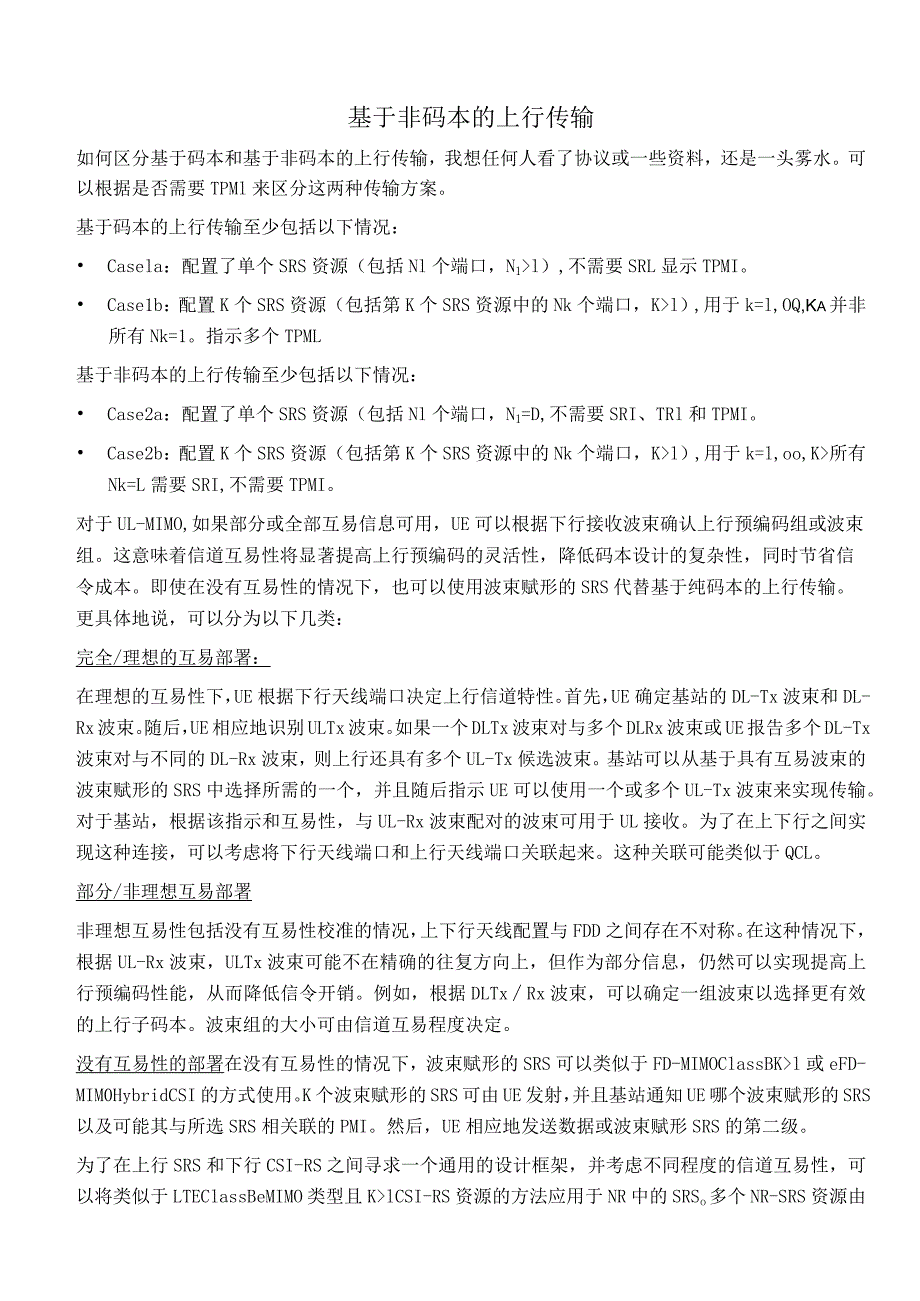

1、基于非码本的上行传输如何区分基于码本和基于非码本的上行传输，我想任何人看了协议或一些资料，还是一头雾水。可以根据是否需要TPMl来区分这两种传输方案。基于码本的上行传输至少包括以下情况： Casela：配置了单个SRS资源（包括Nl个端口，N1l）,不需要SRL显示TPMI。 Case1b：配置K个SRS资源（包括第K个SRS资源中的Nk个端口，Kl）,用于k=l,OQ,Ka并非所有Nk=1。指示多个TPML基于非码本的上行传输至少包括以下情况： Case2a：配置了单个SRS资源（包括Nl个端口，N1=D,不需要SRI、TRl和TPMI。 Case2b：配置K个SRS资源（包括第K个SRS资
2、源中的Nk个端口，Kl）,用于k=l,oo,K所有Nk=L需要SRI,不需要TPMI。对于UL-MIMO,如果部分或全部互易信息可用，UE可以根据下行接收波束确认上行预编码组或波束组。这意味着信道互易性将显著提高上行预编码的灵活性，降低码本设计的复杂性，同时节省信令成本。即使在没有互易性的情况下，也可以使用波束赋形的SRS代替基于纯码本的上行传输。更具体地说，可以分为以下几类：完全/理想的互易部署：在理想的互易性下，UE根据下行天线端口决定上行信道特性。首先，UE确定基站的DL-Tx波束和DL-Rx波束。随后，UE相应地识别ULTx波束。如果一个DLTx波束对与多个DLRx波束或UE报告多个D
3、L-Tx波束对与不同的DL-Rx波束，则上行还具有多个UL-Tx候选波束。基站可以从基于具有互易波束的波束赋形的SRS中选择所需的一个，并且随后指示UE可以使用一个或多个UL-Tx波束来实现传输。对于基站，根据该指示和互易性，与UL-Rx波束配对的波束可用于UL接收。为了在上下行之间实现这种连接，可以考虑将下行天线端口和上行天线端口关联起来。这种关联可能类似于QCL。部分/非理想互易部署非理想互易性包括没有互易性校准的情况，上下行天线配置与FDD之间存在不对称。在这种情况下，根据UL-Rx波束，ULTx波束可能不在精确的往复方向上，但作为部分信息，仍然可以实现提高上行预编码性能，从而降低信令开
4、销。例如，根据DLTxRx波束，可以确定一组波束以选择更有效的上行子码本。波束组的大小可由信道互易程度决定。没有互易性的部署在没有互易性的情况下，波束赋形的SRS可以类似于FD-MIMOClassBKl或eFD-MIM0HybridCSI的方式使用。K个波束赋形的SRS可由UE发射，并且基站通知UE哪个波束赋形的SRS以及可能其与所选SRS相关联的PMI。然后，UE相应地发送数据或波束赋形SRS的第二级。为了在上行SRS和下行CSI-RS之间寻求一个通用的设计框架，并考虑不同程度的信道互易性，可以将类似于LTEClassBeMIMO类型且KlCSI-RS资源的方法应用于NR中的SRSo多个NR
5、-SRS资源由gNB配置给UE,然后UE基于这些NR-SRS资源发送SRS(TypelSRS)。SRS资源的数量取决于信道互易程度。这可以对应于一个波束组。在接收到SRS后，gNB选择优化的NR-SRS资源，并通过SRI向UE指示(SRS资源指示符类似于CSI-RS的CRI)。UE根据该指示发送SRS(Type2SRS),如图1所示。以下是一些例子： 基站为第一个(TyPel)SRS传输选择SRI(例如，每个SRI仅对应于一个端口)，并将其指示给UE。UE基于SRl形成一个或多个波束赋形的SRS(Type2SRS)o 基站选择SRIo同时，通过码本选择多个端口(例如，每个SRI对应多个端口)。

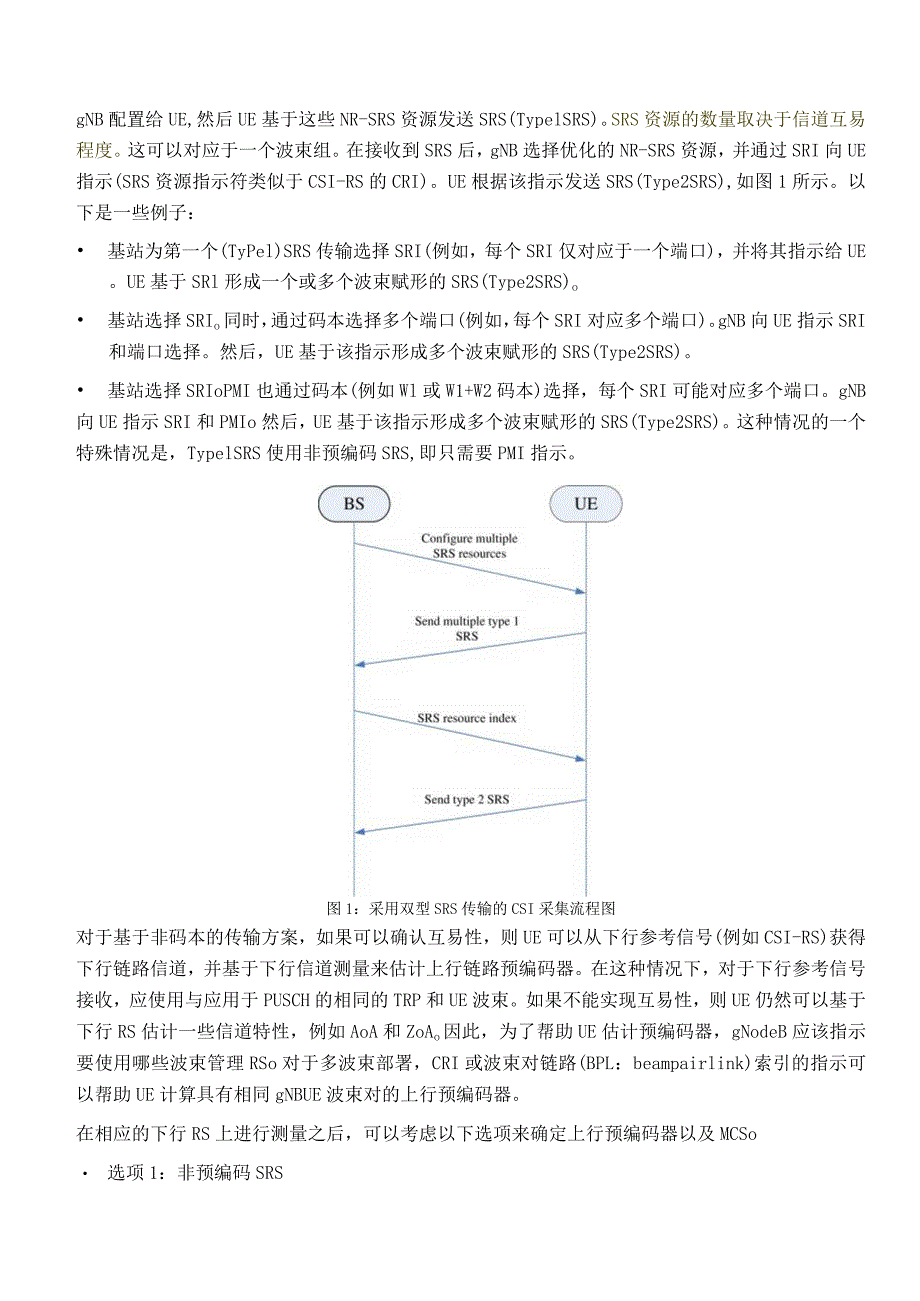

6、gNB向UE指示SRI和端口选择。然后，UE基于该指示形成多个波束赋形的SRS(Type2SRS)。 基站选择SRIoPMI也通过码本(例如Wl或W1+W2码本)选择，每个SRI可能对应多个端口。gNB向UE指示SRI和PMIo然后，UE基于该指示形成多个波束赋形的SRS(Type2SRS)。这种情况的一个特殊情况是，TypelSRS使用非预编码SRS,即只需要PMI指示。图1：采用双型SRS传输的CSI采集流程图对于基于非码本的传输方案，如果可以确认互易性，则UE可以从下行参考信号(例如CSI-RS)获得下行链路信道，并基于下行信道测量来估计上行链路预编码器。在这种情况下，对于下行参考信号接

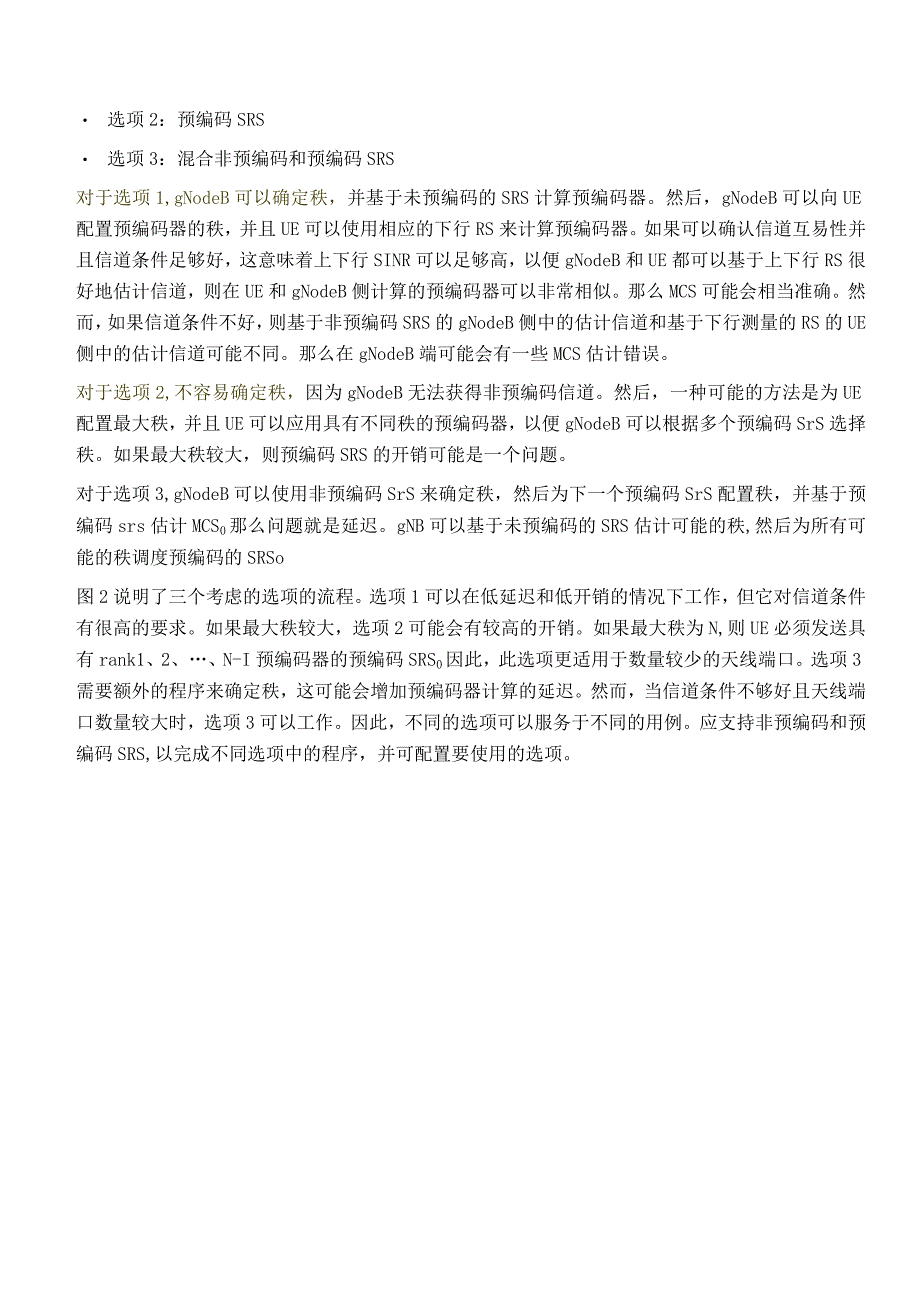

7、收，应使用与应用于PUSCH的相同的TRP和UE波束。如果不能实现互易性，则UE仍然可以基于下行RS估计一些信道特性，例如AoA和ZoAo因此，为了帮助UE估计预编码器，gNodeB应该指示要使用哪些波束管理RSo对于多波束部署，CRI或波束对链路(BPL：beampairlink)索引的指示可以帮助UE计算具有相同gNBUE波束对的上行预编码器。在相应的下行RS上进行测量之后，可以考虑以下选项来确定上行预编码器以及MCSo 选项1：非预编码SRS 选项2：预编码SRS 选项3：混合非预编码和预编码SRS对于选项1,gNodeB可以确定秩，并基于未预编码的SRS计算预编码器。然后，gNodeB
8、可以向UE配置预编码器的秩，并且UE可以使用相应的下行RS来计算预编码器。如果可以确认信道互易性并且信道条件足够好，这意味着上下行SINR可以足够高，以便gNodeB和UE都可以基于上下行RS很好地估计信道，则在UE和gNodeB侧计算的预编码器可以非常相似。那么MCS可能会相当准确。然而，如果信道条件不好，则基于非预编码SRS的gNodeB侧中的估计信道和基于下行测量的RS的UE侧中的估计信道可能不同。那么在gNodeB端可能会有一些MCS估计错误。对于选项2,不容易确定秩，因为gNodeB无法获得非预编码信道。然后，一种可能的方法是为UE配置最大秩，并且UE可以应用具有不同秩的预编码器，以
9、便gNodeB可以根据多个预编码SrS选择秩。如果最大秩较大，则预编码SRS的开销可能是一个问题。对于选项3,gNodeB可以使用非预编码SrS来确定秩，然后为下一个预编码SrS配置秩，并基于预编码srs估计MCS0那么问题就是延迟。gNB可以基于未预编码的SRS估计可能的秩,然后为所有可能的秩调度预编码的SRSo图2说明了三个考虑的选项的流程。选项1可以在低延迟和低开销的情况下工作，但它对信道条件有很高的要求。如果最大秩较大，选项2可能会有较高的开销。如果最大秩为N,则UE必须发送具有rank1、2、N-I预编码器的预编码SRS0因此，此选项更适用于数量较少的天线端口。选项3需要额外的程序来
10、确定秩，这可能会增加预编码器计算的延迟。然而，当信道条件不够好且天线端口数量较大时，选项3可以工作。因此，不同的选项可以服务于不同的用例。应支持非预编码和预编码SRS,以完成不同选项中的程序，并可配置要使用的选项。此外，对于频选性预编码，UE可以对不同的资源使用不同的预编码器。但为了保持预编码器的相位连续，一个子带预编码器的粒度可能很小，这可能会增加UE的复杂性。此外，对于高rank传输，可以观察到秩反转，这可能导致预编码器的相位不连续。因此，为了降低UE的复杂性并避免rankl传输可能出现的秩反转问题，最好支持可配置的PRG大小。UEDetermineDL RS for measuremen
11、tCalculate precoder for all ranks or store estimated channelNon-precoded SRSMCS, RlULgrant with RI, MCSDetermine precoder according to rank and measurement DL RSPUSCHOption 1DL RS for measurementDetermineNon-precoded SRSpossible RlConfiguration of possible RlDetermine MCS and RlPrecoded SRSULgrant with RI, MCSPUSCHCalculate precoder for all ranks or store estimated channelDetermine precoder according to rank and measurement DL RSOption3DLRSformeasurementCalculateprecoderforallranksDetermineMCS, RlprecodedSRSforallranksULgrantwithRI,MCSSelectprecoderaccordingtoRlPUSCHOption2图2：确定上行预编码器的可能流程
