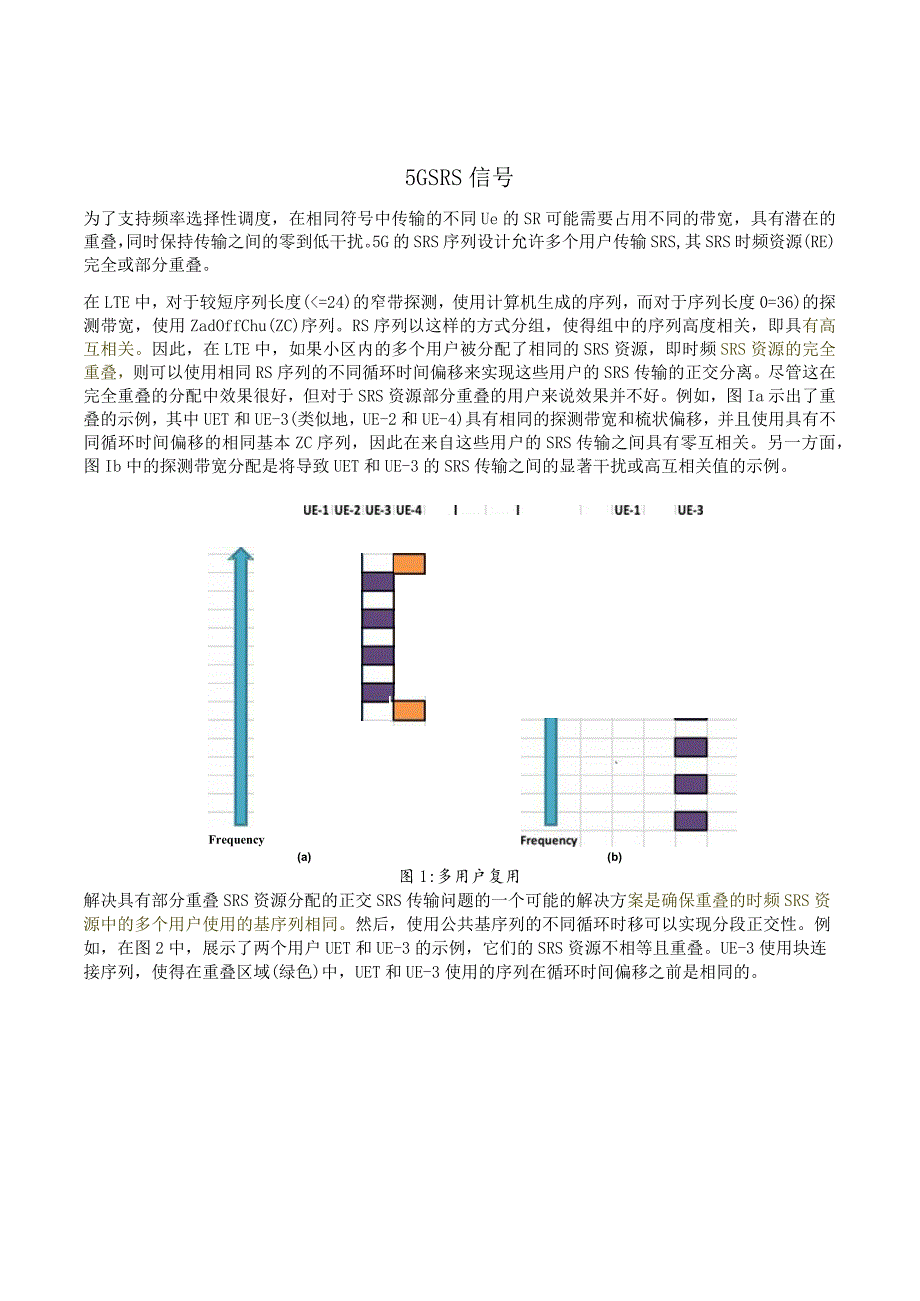

1、5GSRS信号为了支持频率选择性调度，在相同符号中传输的不同Ue的SR可能需要占用不同的带宽，具有潜在的重叠，同时保持传输之间的零到低干扰。5G的SRS序列设计允许多个用户传输SRS,其SRS时频资源(RE)完全或部分重叠。在LTE中，对于较短序列长度(=24)的窄带探测，使用计算机生成的序列，而对于序列长度0=36)的探测带宽，使用ZadOffChu(ZC)序列。RS序列以这样的方式分组，使得组中的序列高度相关，即具有高互相关。因此，在LTE中，如果小区内的多个用户被分配了相同的SRS资源，即时频SRS资源的完全重叠，则可以使用相同RS序列的不同循环时间偏移来实现这些用户的SRS传输的正交分
2、离。尽管这在完全重叠的分配中效果很好，但对于SRS资源部分重叠的用户来说效果并不好。例如，图Ia示出了重叠的示例，其中UET和UE-3(类似地，UE-2和UE-4)具有相同的探测带宽和梳状偏移，并且使用具有不同循环时间偏移的相同基本ZC序列，因此在来自这些用户的SRS传输之间具有零互相关。另一方面，图Ib中的探测带宽分配是将导致UET和UE-3的SRS传输之间的显著干扰或高互相关值的示例。Frequency(a)(b)图1:多用户复用解决具有部分重叠SRS资源分配的正交SRS传输问题的一个可能的解决方案是确保重叠的时频SRS资源中的多个用户使用的基序列相同。然后，使用公共基序列的不同循环时移可

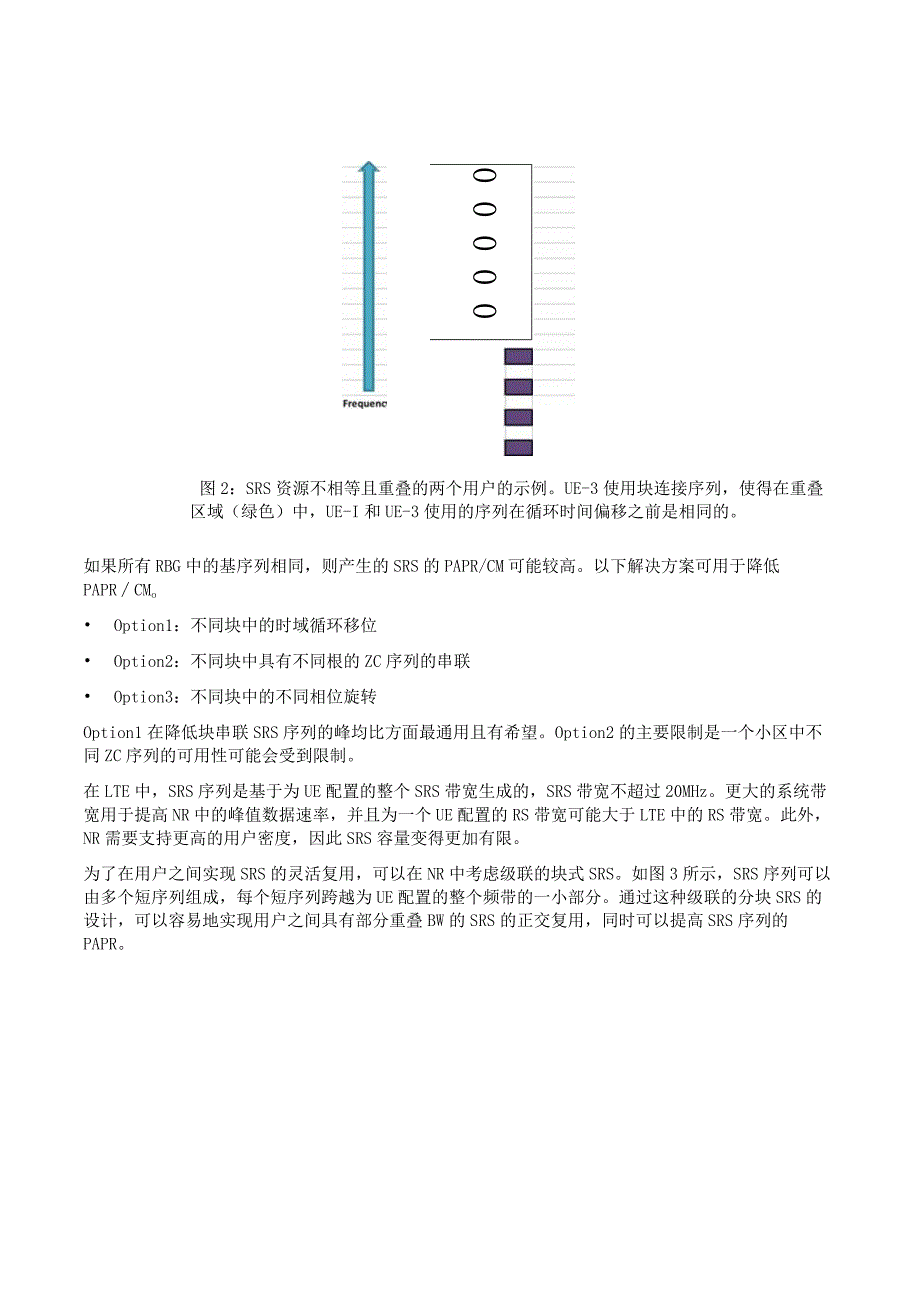

3、以实现分段正交性。例如，在图2中，展示了两个用户UET和UE-3的示例，它们的SRS资源不相等且重叠。UE-3使用块连接序列，使得在重叠区域(绿色)中，UET和UE-3使用的序列在循环时间偏移之前是相同的。0 0 0 0 0 Oooo图2：SRS资源不相等且重叠的两个用户的示例。UE-3使用块连接序列，使得在重叠区域（绿色）中，UE-I和UE-3使用的序列在循环时间偏移之前是相同的。如果所有RBG中的基序列相同，则产生的SRS的PAPR/CM可能较高。以下解决方案可用于降低PAPRCMo Option1：不同块中的时域循环移位 Option2：不同块中具有不同根的ZC序列的串联 Option3

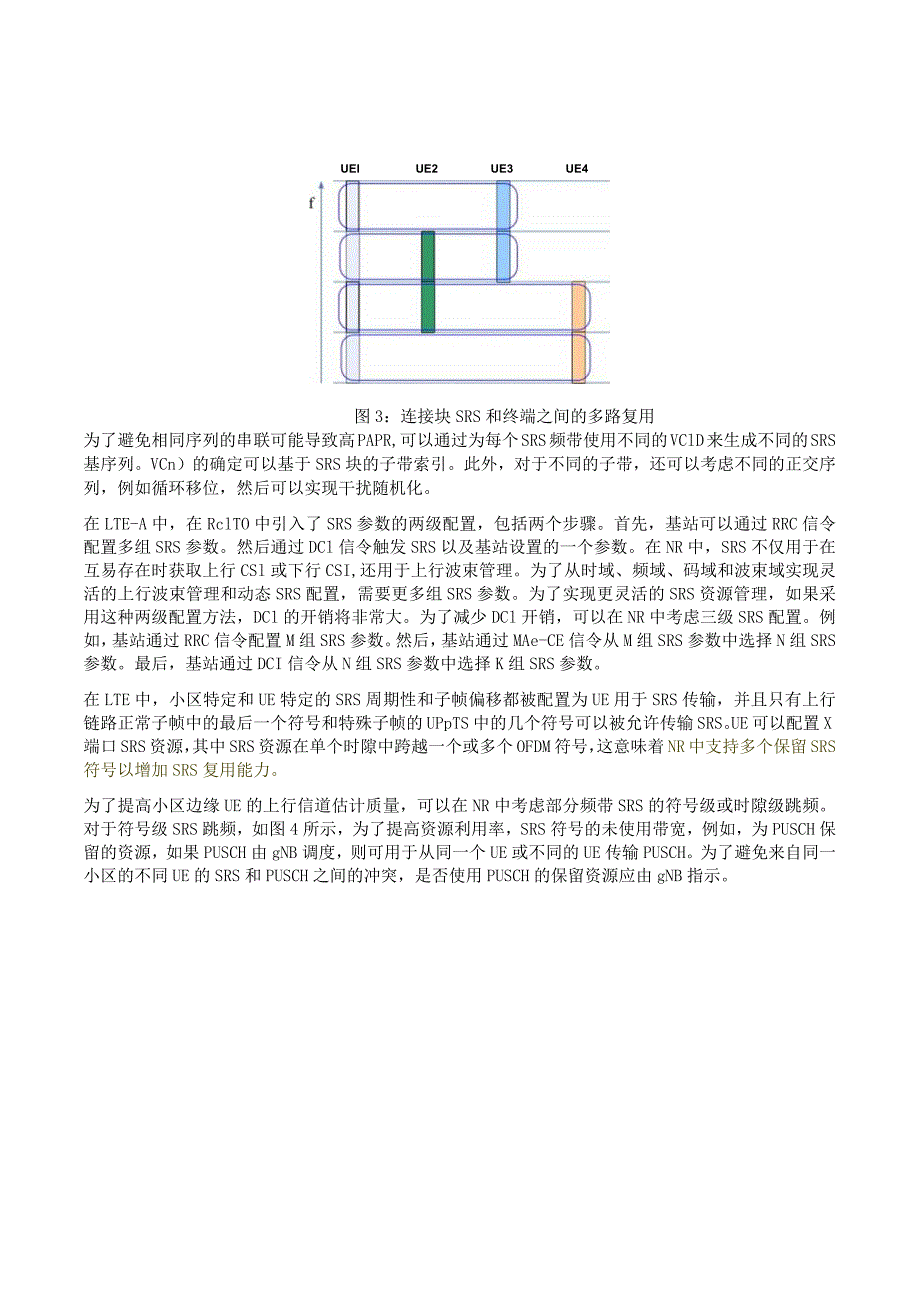

4、：不同块中的不同相位旋转Option1在降低块串联SRS序列的峰均比方面最通用且有希望。Option2的主要限制是一个小区中不同ZC序列的可用性可能会受到限制。在LTE中，SRS序列是基于为UE配置的整个SRS带宽生成的，SRS带宽不超过20MHz。更大的系统带宽用于提高NR中的峰值数据速率，并且为一个UE配置的RS带宽可能大于LTE中的RS带宽。此外，NR需要支持更高的用户密度，因此SRS容量变得更加有限。为了在用户之间实现SRS的灵活复用，可以在NR中考虑级联的块式SRS。如图3所示，SRS序列可以由多个短序列组成，每个短序列跨越为UE配置的整个频带的一小部分。通过这种级联的分块SRS的设
5、计，可以容易地实现用户之间具有部分重叠BW的SRS的正交复用，同时可以提高SRS序列的PAPR。UElUE2UE3UE4图3：连接块SRS和终端之间的多路复用为了避免相同序列的串联可能导致高PAPR,可以通过为每个SRS频带使用不同的VClD来生成不同的SRS基序列。VCn）的确定可以基于SRS块的子带索引。此外，对于不同的子带，还可以考虑不同的正交序列，例如循环移位，然后可以实现干扰随机化。在LTE-A中，在RclTO中引入了SRS参数的两级配置，包括两个步骤。首先，基站可以通过RRC信令配置多组SRS参数。然后通过DCl信令触发SRS以及基站设置的一个参数。在NR中，SRS不仅用于在互易存
6、在时获取上行CSl或下行CSI,还用于上行波束管理。为了从时域、频域、码域和波束域实现灵活的上行波束管理和动态SRS配置，需要更多组SRS参数。为了实现更灵活的SRS资源管理，如果采用这种两级配置方法，DCl的开销将非常大。为了减少DCl开销，可以在NR中考虑三级SRS配置。例如，基站通过RRC信令配置M组SRS参数。然后，基站通过MAe-CE信令从M组SRS参数中选择N组SRS参数。最后，基站通过DCI信令从N组SRS参数中选择K组SRS参数。在LTE中，小区特定和UE特定的SRS周期性和子帧偏移都被配置为UE用于SRS传输，并且只有上行链路正常子帧中的最后一个符号和特殊子帧的UPpTS中的
7、几个符号可以被允许传输SRS。UE可以配置X端口SRS资源，其中SRS资源在单个时隙中跨越一个或多个OFDM符号，这意味着NR中支持多个保留SRS符号以增加SRS复用能力。为了提高小区边缘UE的上行信道估计质量，可以在NR中考虑部分频带SRS的符号级或时隙级跳频。对于符号级SRS跳频，如图4所示，为了提高资源利用率，SRS符号的未使用带宽，例如，为PUSCH保留的资源，如果PUSCH由gNB调度，则可用于从同一个UE或不同的UE传输PUSCH。为了避免来自同一小区的不同UE的SRS和PUSCH之间的冲突，是否使用PUSCH的保留资源应由gNB指示。ReservedforUE1SRSReservedforUE2SRSReservedforPUSCHtime图4:多UE资源复用
