1、5G跨链路干扰测量为支持交叉链路干扰测量，有以下问题： 测量用什么RS 何时执行CLl(Crosslinkinterference)测量 哪些节点要发送RS,哪些节点要测量RS测量报告对于RS,希望使用现有RS作为起点，例如CSI-RS用于TRP-TRP干扰测量，SRS用于UE-UE干扰测量。将分配用于CLl测量的信号称为“CLIRS”，如上所述,CLTRS可以是CSl-RS或SRSo对于基于长期的CLI测量，该过程有两个选项。第一种选择是所有小区交换RS发生的信息以进行测量。来自不同小区的CLl发生时间可能不同。如果一个小区想要测量另一个小区的CLl,它就知道何时测量RS。一个问题是，测量的
2、RS可能会被其他小区的数据污染，甚至可能被交叉链路数据污染。这样会降低测量报告的准确性。第二种选择是定义一个测量时隙。在测量时隙中，所有小区都应发送或测量CLIo测量时隙的出现应是周期性的。由于测量报告没有紧迫性，因此不需要周期测量时隙。周期发生可以减少TRP之间的信息交换，并使CLl测量过程保持简单。更好的是，对于所有测量时隙，时隙中的CLlRS位置保持不变。然后，TRP之间的信息交换就是测量时隙的周期和偏移量。要决定在测量时隙中发送RS的节点和测量RS的节点，可以考虑以下两种方法：1、确定性方法：可以是CELLID、时隙号和符号号的功能。每个小区应用该功能来决定发送还是测量CLI。例如，如

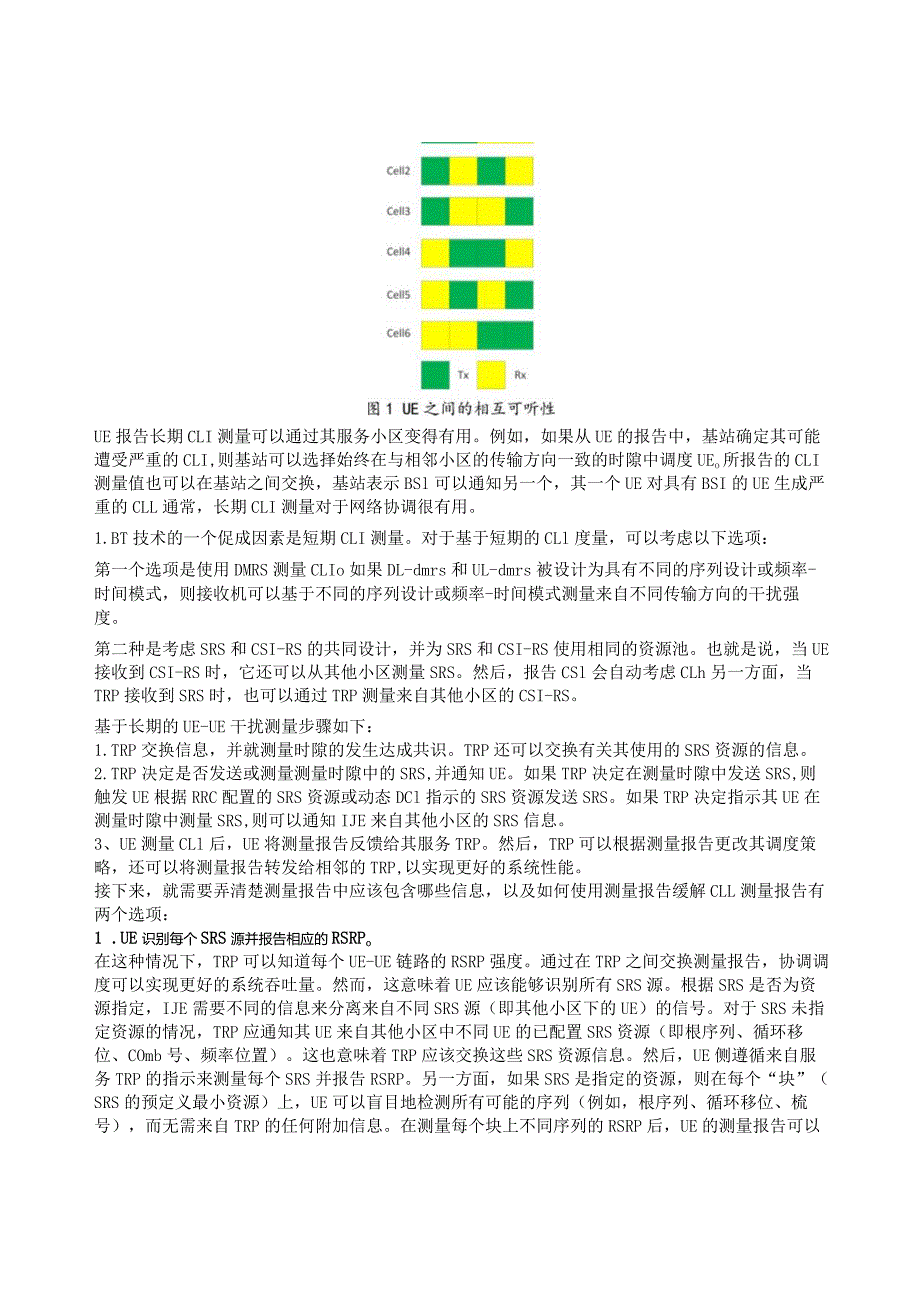

3、图1所示，通过适当的功能设计，所有小区中的UE都可以至少有一次机会听到对方的声音。2、机会主义方法：小区根据概率P决定是否发送CLlRS0由于CLI测量主要针对具有不同传输方向的小区，因此需要根据缓冲区状态决定是否发送CLlRSo具体而言，考虑到两个小区仅具有相同传输方向流量的极端情况，不需要在这两个小区之间进行CLl测量。然后，可以制定一种简单的方法来确定发送Clirs的概率。例如，考虑到IJE-UE测量情况，TRP基于业务缓冲状态和不同传输方向的估计吞吐量来估计所需的DL:UL时隙比。TRP可以分配等于所需UL时隙比率的概率p,其中P是在CLI测量时隙上发送SRS的概率。显然，如果两个小区
4、只有UL流量，它们将始终在CLI测量时隙上发送SRS,并且不会听到对方，因为这两个小区之间的CLI测量是无用的。另一方面，如果一个小区只有DL流量，而另一个小区只有UL流量，则具有DL流量的小区始终可以从具有UL流量的小区测量CLIo值得注意的是，对于UE-UE干扰测量，如果指示小区下的一个UE在CLI测量时隙中发送SRS,则小区下的并非所有UE都配置为发送SRSo未配置为传输SRS的UE还可以测量来自其他小区的CLLCelllUE报告长期CLI测量可以通过其服务小区变得有用。例如，如果从UE的报告中，基站确定其可能遭受严重的CLI,则基站可以选择始终在与相邻小区的传输方向一致的时隙中调度UE
5、o所报告的CLI测量值也可以在基站之间交换，基站表示BSl可以通知另一个，其一个UE对具有BSI的UE生成严重的CLL通常，长期CLI测量对于网络协调很有用。1.BT技术的一个促成因素是短期CLI测量。对于基于短期的CLl度量，可以考虑以下选项：第一个选项是使用DMRS测量CLIo如果DL-dmrs和UL-dmrs被设计为具有不同的序列设计或频率-时间模式，则接收机可以基于不同的序列设计或频率-时间模式测量来自不同传输方向的干扰强度。第二种是考虑SRS和CSI-RS的共同设计，并为SRS和CSI-RS使用相同的资源池。也就是说，当UE接收到CSI-RS时，它还可以从其他小区测量SRS。然后，报
6、告CSl会自动考虑CLh另一方面，当TRP接收到SRS时，也可以通过TRP测量来自其他小区的CSI-RS。基于长期的UE-UE干扰测量步骤如下：1.TRP交换信息，并就测量时隙的发生达成共识。TRP还可以交换有关其使用的SRS资源的信息。2.TRP决定是否发送或测量测量时隙中的SRS,并通知UE。如果TRP决定在测量时隙中发送SRS,则触发UE根据RRC配置的SRS资源或动态DCl指示的SRS资源发送SRS。如果TRP决定指示其UE在测量时隙中测量SRS,则可以通知IJE来自其他小区的SRS信息。3、UE测量CLl后，UE将测量报告反馈给其服务TRP。然后，TRP可以根据测量报告更改其调度策略
7、，还可以将测量报告转发给相邻的TRP,以实现更好的系统性能。接下来，就需要弄清楚测量报告中应该包含哪些信息，以及如何使用测量报告缓解CLL测量报告有两个选项：1 .UE识别每个SRS源并报告相应的RSRPo在这种情况下，TRP可以知道每个UE-UE链路的RSRP强度。通过在TRP之间交换测量报告，协调调度可以实现更好的系统吞吐量。然而，这意味着UE应该能够识别所有SRS源。根据SRS是否为资源指定，IJE需要不同的信息来分离来自不同SRS源（即其他小区下的UE）的信号。对于SRS未指定资源的情况，TRP应通知其UE来自其他小区中不同UE的已配置SRS资源（即根序列、循环移位、COmb号、频率位
8、置）。这也意味着TRP应该交换这些SRS资源信息。然后，UE侧遵循来自服务TRP的指示来测量每个SRS并报告RSRP。另一方面，如果SRS是指定的资源，则在每个“块”（SRS的预定义最小资源）上，UE可以盲目地检测所有可能的序列（例如，根序列、循环移位、梳号），而无需来自TRP的任何附加信息。在测量每个块上不同序列的RSRP后，UE的测量报告可以包含每个块上的序列和相应的RSRP,其中RSRP应该高于给定阈值，或者测量报告可以包含每个块上最强的第n个序列和相应的RSRP。服务TRP可以通过回程或OTA信令将测量报告转发给相邻TRP。然后，相邻的TRP可以从序列和rsrp中知道哪个UE将导致强C
9、Lh它可以在资源上调度UE,以避免CLl转移到其他小区。当然，如果trp可以交换SRS序列的信息（例如，将使用哪些循环移位的根序列TD）来限制可能的组合，则有助于减少Ue上的盲检测数量。2 .UE测量SRS上的总功率，并仅报告一个RSRP。在这种情况下，UE不需要识别SRS源或进行任何盲检测。UE仅报告给定资源上的RSRP。因此，服务TRP仅知道UE是否受到其他小区中的UE的严重干扰（即小区边缘IJE是否）。TRP可以在不存在交叉链路干扰的静态时隙中调度小区边缘UE,并在动态时隙中调度小区中心UEoUE-UE干扰测量的另一个问题是SRS的位置。在讨论这个问题之前，首先需要看看是否有必要限制测量

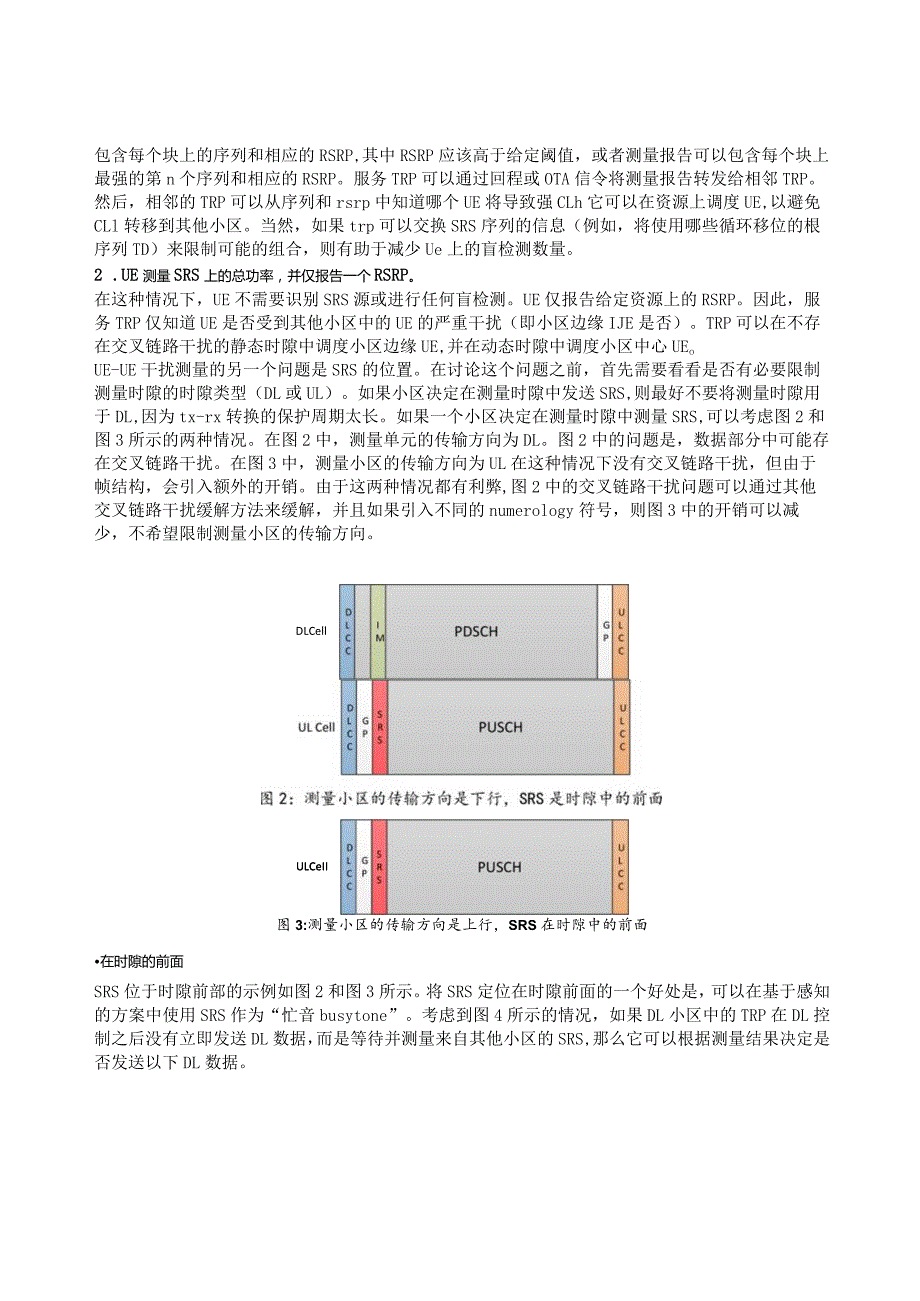

10、时隙的时隙类型（DL或UL）。如果小区决定在测量时隙中发送SRS,则最好不要将测量时隙用于DL,因为tx-rx转换的保护周期太长。如果一个小区决定在测量时隙中测量SRS,可以考虑图2和图3所示的两种情况。在图2中，测量单元的传输方向为DL。图2中的问题是，数据部分中可能存在交叉链路干扰。在图3中，测量小区的传输方向为UL在这种情况下没有交叉链路干扰，但由于帧结构，会引入额外的开销。由于这两种情况都有利弊,图2中的交叉链路干扰问题可以通过其他交叉链路干扰缓解方法来缓解，并且如果引入不同的numerology符号，则图3中的开销可以减少，不希望限制测量小区的传输方向。DLCellULCeIIULC
11、eII图3:测量小区的传输方向是上行，SRS在时隙中的前面在时隙的前面SRS位于时隙前部的示例如图2和图3所示。将SRS定位在时隙前面的一个好处是，可以在基于感知的方案中使用SRS作为“忙音busytone”。考虑到图4所示的情况，如果DL小区中的TRP在DL控制之后没有立即发送DL数据，而是等待并测量来自其他小区的SRS,那么它可以根据测量结果决定是否发送以下DL数据。图4:SRS在基于传感的方案中为忙音。图4中的情况的一个缺点是，感知方案将存在隐藏节点问题，因为DLTRP正在感知来自ULUE的忙音，而不是ULTRP,后者是CLl的实际受害者。图5所示的另一个案例没有隐藏节点问题。是UL小区
12、中的Ue测量来自DLUe的SRS,并且ULUe可以使用测量结果来决定是否发送UL数据。然而，如上所述，如果具有DL传输方向的Ue发送SRS,则与图4中的情况相比，存在额外的GP开销。图5:SRS在基于传感的方案中为忙音。具有DL传输方向的UE在时隙的前面发送SRS在时隙的后面这是SRS的典型位置。示例如图5和图6所示。可以发现，在图7中，如果测量小区的传输方向为UL,则与SRS位于时隙前面的情况相比，GP会增加额外的开销。ULCeIIDLCeIIDPUSCHG P在时隙的中间这种情况的示例类似于图5和图6。可以考虑SRS与CSI-RS使用相同资源池的可能性。启用TRP-TRP干扰测量的一个原因
13、是为了识别CLI受害者，并对彼此有严重CLI的TRP进行传输方向协调。另一个原因是启用波束协调。一个TRP可以发送不同波束的CSI-RS,供其他TRP测量。基于长期的TRP-TRP干扰测量程序如下：1.TRP交换信息，并就测量时隙的发生达成共识。TRP还可以交换有关CSl-RS资源及其将使用的tx和rx波束的信息。2. TRP决定是否发送或测量测量时隙中的CSI-RSo决定发送CSI-RS的TRP选择其中一个tx波束，测量TRP选择rx波束以接收CSI-RS。3. TRP测量CLI后，TRP可以根据测量报告更改其调度策略，包括波束方向，还可以将测量报告转发给相邻的TRPo相邻的TRP现在可以知道哪个波束对具有强CLIo
