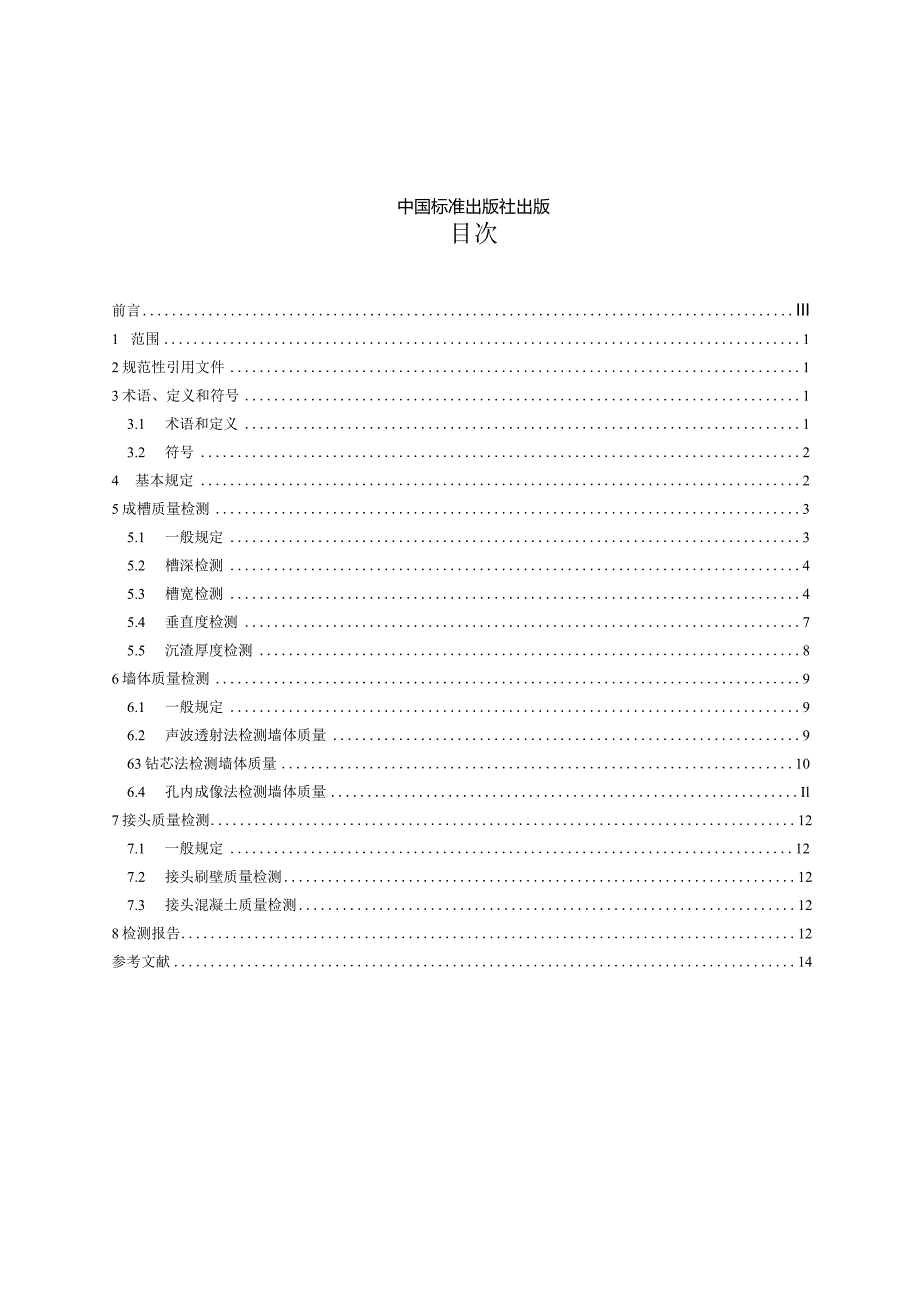

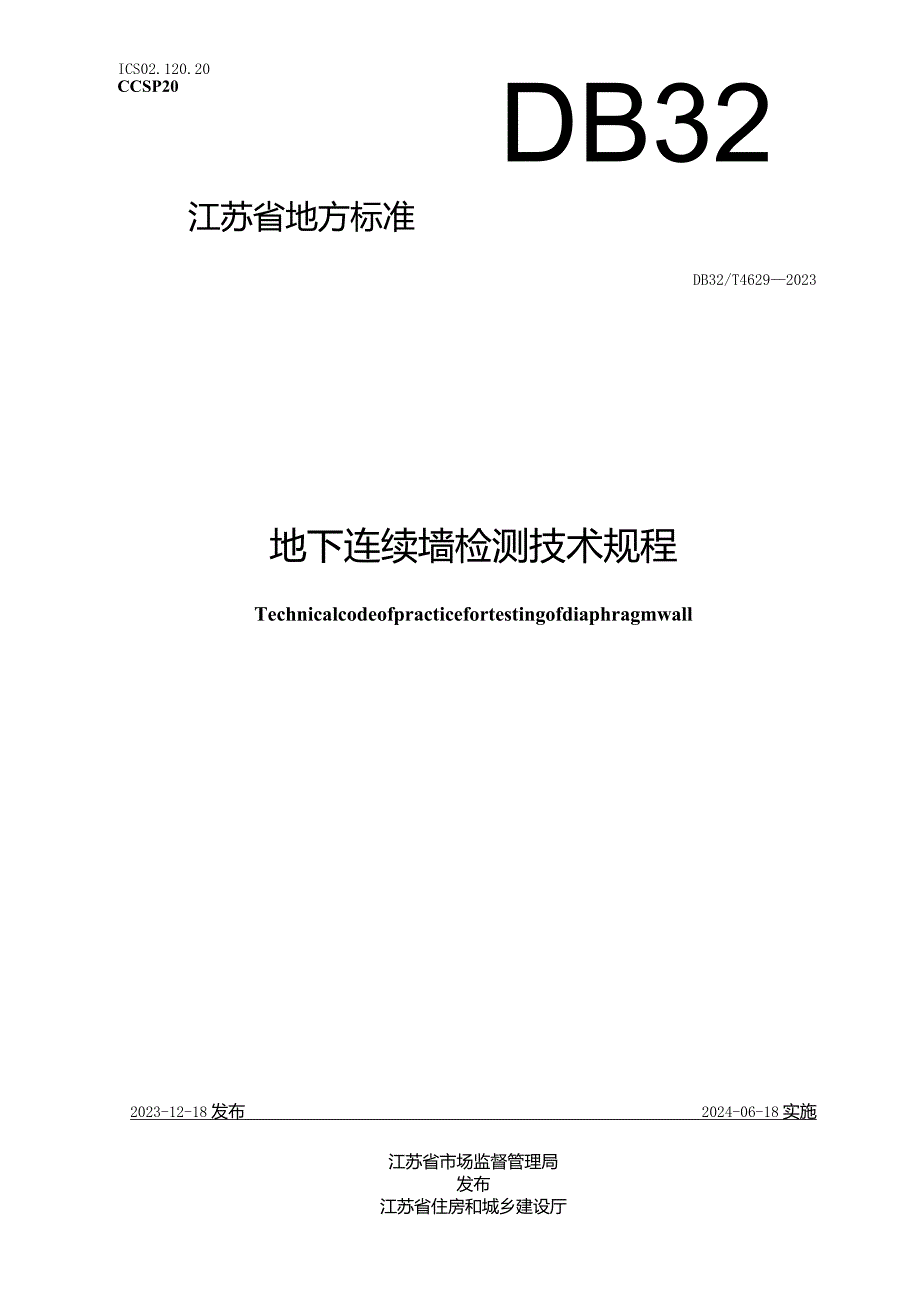

1、ICS02.120.20CCSP20DB32江苏省地方标准DB32/T46292023地下连续墙检测技术规程Technicalcodeofpracticefortestingofdiaphragmwall2023-12-18发布2024-06-18实施江苏省市场监督管理局发布江苏省住房和城乡建设厅中国标准出版社出版目次前言III1范围12规范性引用文件13术语、定义和符号13.1 术语和定义13.2 符号24基本规定25成槽质量检测35.1 一般规定35.2 槽深检测45.3 槽宽检测45.4 垂直度检测75.5 沉渣厚度检测86墙体质量检测96.1 一般规定96.2 声波透射法检测墙体质量9
2、63钻芯法检测墙体质量106.4 孔内成像法检测墙体质量Il7接头质量检测127.1 一般规定127.2 接头刷壁质量检测127.3 接头混凝土质量检测128检测报告12参考文献14本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文将的发布机构不承担识别专利的责任。本文件由江苏省住房和城乡建设厅提出并归口。本文件起草单位：苏交科集团股份有限公司、江苏省建苑岩土工程勘测有限公司、江苏华科建设工程质量检测有限公司、江苏长江建设工程质量检测有限公司、江苏亚道建设工程检测有限公司、江苏鑫源岩土勘察工程有限公司。本文件主
3、要起草人：梁波、刘传新、张永乐、韦杰、张磊、唐连权、万晓峰、王瑞、张江彬、张成、张鸿斌、影雪娇、顾欣、周建欢。III地下连续墙检测技术规程1范围本文件规定了地下连续墙检测基本规定、成槽质量检测、墙体质量检测、接头质量检测、检测报告等要求。本文件适用于江苏省房屋建筑工程和市政基础设施工程中的地下连续墙质量检测与评价，其他工程可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB502022018建筑地基基础工程施工质量验收标准GB510
4、04建筑地基基础工程施工规范JGJ106建筑基桩检测技术规范3术语、定义和符号3.1 术语和定义下列术语和定义适用于本文件。3.1.1地下连线墙diaphragmwall使用专用机械在泥浆护壁的条件下，在地下分段成槽、安放钢筋笼、浇筑混凝土所形成的连续的钢筋混凝土墙体，或成槽后放人预制墙段所形成的连续墙体，可用于临时结构或永久结构。3.1.2导墙guidewall沿地下连续墙轴线两侧修筑的，起到挡土、导问、支撑荷载、存蓄泥浆和测量基准作用的两道现浇钢筋混凝土临时结构。3.1.3沉渣sediment地下连续墙成槽后，淤积于槽底部的非原状沉淀物3.1.4接头joint地下连续墙施工时，墙的两个相邻
5、槽段的纵向连接部位3.1.5超声波法ultrasonictestingmethod采用超声波探头垂直连续测量各深度不同方向的截面尺寸，根据由记录仪同步绘制出的各方向槽壁形态记录图，判定槽宽、槽深、槽壁垂直度。3.L6接触式仪器法instrumentsContactuallyinspectionmethod采用接触式仪器如伞形孔径仪、探针沉渣检测仪以及深度（编码）记录仪等，来检测地下连续墙成槽质量的检测方法。3.1.7声波透射法crossholesonicloggingtestingmethod在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、声速和波幅衰减等声学参数的相对变
6、化，对地下连续墙墙体完整性进行检测的方法。3.1.8钻芯法coredrillingmethod用钻机钻取芯样以检测地下连续墙深度、墙底沉渣厚度、墙体完整性、墙体混凝土强度和判定墙底持力层性状的方法。3.1.9试成槽experimentalgrooveofdiaphragmwall在地下连续墙施工前，为核对地层资料和检验所选设备、施工工艺及技术要求是否合适而进行的试验性成槽。3.2 ff下列符号适用于本文件。c超声波在泥浆介质中传播的速度。d槽段宽度。e一一槽段的偏心距。1.槽段深度。K槽壁垂直度t声波声时。V声波声速。A,声波波幅值f声波信号主频PSD声时-深度曲线上两点连线的斜率与声时差的乘
7、积。f一一混凝土芯样试件抗压强度。一一槽深系数。4基本规定4. 1地下连续墙质量检测可分为成槽质量检测、墙体质量检测和接头质量检测等内容。4.2 地下连续墙的质量检验标准应符合GB50202的有关规定。4.3 检测前应进行前期调查，宜包括下列工作：a）收集被检测工程的岩土工程勘察资料、设计图纸、施工方案、施工记录；b）研究施TT.艺特点，推测可能出现的异常情况；c）评估现场实施检测的可行性。4.4 检测前应根据调查结果和委托方要求组织现场踏勘，编制检测方案。检测方案宜包含下列内容：工程概况、地基条件、设计要求、检测方法、仪器设备、检测依据、抽检原则及数量、检测进度计划、检测中的安全保护措施、所
8、需要的配合工作。4.5 检测所用仪器设备应在检定或校准有效期内，检测前应对仪器设备进行检查调试。4.6 检测开始时间应符合下列规定：a）成槽质量检测在现场清槽完毕后进行：b） 采用声波透射法检测墙体和接头质量时，受检墙段混凝土强度不低于设计强度的70缸且不低于20MPa;c） 采用钻芯法检测墙体质量时，受检墙段混凝土龄期达到28d或同条件养护试块强度达到设计强度。4.7 检测槽段或墙段应随机抽样、基本均匀分布，并结合下列因素综合选定：a）地层性质差异大或容易发生偏斜、坍塌等不利于施工质量的槽段、墙段：b）墙体转角处等重要结构部位的槽段、墙段；c）采用不同机台或不同工艺施工的槽段、墙段；d）对施
9、工质量有疑问的槽段、墙段。4.8 现场检测应及时填写检测记录，宜包括下列内容：a）工程名称及槽段编号；b）设计参数和质量评价标准；c）检测依据和检测方法：d）检测仪器设备型号、编号及现场仪器标定的结果；e）槽口高程及设计成槽深度起算面高程。4.9 当发现检测数据异常时，应查找原因，重新检测。4.10现场检测完成后，应及时提交检测结果。当检测结果不满足检验标准规定时，应在施工处理后进行复测，直至符合要求。4.11成槽质量检测过程中发现连续3个槽段不合格，或在检测过程中不合格的槽段数量大于总检测数量的30%时，除进行复测外，尚应在未检测槽段中扩大检测，扩大检测的数量应得到工程建设有关方的确认4.1
10、2墙体质量检测过程中发现In类及N类墙体数量达到2幅或2幅以上时，除进行复测外，尚应在未检测墙体中进行扩大检测，扩大检测的数量应得到工程建设有关方的确认，不宜少于不符合数量的2倍。4.13检测结论无法明确或对检测结果有异议时，应进行验证检测，并符合下列要求：a）声波透射法检测结果不符合或难以判定时，可采用钻芯法验证；b）墙体完整性可采用孔内成像法验证；c）墙体浅部缺陷可采用开挖验证：d）墙身混凝土实体强度可在顶部取志样验证：4. 14委托方要求检测地下连续墙止水效果时，可采用抽水试验、开挖验证或适宜的物探方法，试验检测方案应得到工程建设有关方的确认。5成槽质检测5.1一般规定5. 1.1地下连
11、续墙成槽质量检测内容应包括槽宽、槽深、垂直度和沉渣厚度检测。5. 1.2作为临时结构的地下连续墙成槽质量检测的数量不应少于总槽段数量的20%,对异型槽段应全部检测；作为永久结构的地下连续墙应100%检测：试成槽段应全部检测；每幅槽段至少检测2个断面。5. 1.3成槽质量检测方法可根据成槽尺寸、现场条件等参照表1的规定选择*1检焉方法和仪器检测项目检测方法仪器设备适用条件槽深接触式仪器法深度（编码）记录仪槽宽超声波法超声波成槽检测仪泥浆比重不超过1.2;含砂率不超过4%;槽宽不小于0.6m接触式仪器法伞形孔径仪槽宽不大于3.Om垂直度超声波法超声波成槽检测仪泥浆比重不超过L2;含砂率不超过4%;
12、槽宽不小于0.6m接触式仪器法测斜仪槽宽不大于3.Om沉渣厚度视电阻率法视电阻率沉渣检测仪接触式仪器法探针沉渣检测仪*5.1.4成槽质量检验标准应符合GB50202、GB51004等有关规定并符合设计的要求。5.2槽深检测1.1.1 2.1成槽槽深采用深度（编码）记录仪检测。1.1.2 深度（编码）记录仪应定期标定以获取槽深系数分，宜一年一次。1.1.3 当仪器探头或测锤落在槽底部终止下降时，记录仪记录的深度即为显示深度。1.1.4 实际槽深应通过槽深系数对显示深度进行修正，按公式（1）算：/4=0X/4式中：1 .实际深度，单位为米（m）;一一槽深系数；I4显示深度，单位为米（m）5.2.5
13、槽深测量起算标高应与地下连续墙成槽起算标高一致。5.3槽宽检测5.3.1成槽槽宽宜采用超声波法检测，也可采用伞形孔径仪检测。5.3.2 适用超声波法检测的槽宽尺寸应不小于0.6m,最大检测尺寸视现场条件而定。5.3.3 用于槽宽检测的超声波法检测仪器设备应符合下列规定：a）超声波探头升降速度可实时调节；b）超声波探头在遇到槽壁或槽底时应能自动停机；c）超声波换能器的检测方向至少为相互垂直的两个方向；d）超声波仪器记录方式宜为数字式。5.3.4 采用超声波法检测应在清槽完毕后、安放钢筋笼之前，且槽中泥浆内气泡消散后进行。5.3.5采用超声波法检测时槽内泥浆性能应满足表2中的要求表2泥浆性能指标项
14、目性能指标比重1.20黏度20s30s含砂量4%5.3.6采用超声波法检测前应对检测系统采用标定板或已知尺寸的导墙进行标定，标定应至少进行2次，标定完成后仪器参数在该槽的检测过程中不得变动。5.3.7采用超声波法进行槽宽检测应符合下列规定：a)仪器探头起始位置应对准槽段轴线，探头超声波发射面应与导墙平行；b)仪器探头升降速度不宜大于0.3ms,且应保持匀速；c)槽段端头连接部位宜做三方向检测，其余部位做两方向检测；d)在槽宽可疑点附近应加密测点或往返重复检测；e)检测时应记录检测时间、检测剖面与实际方位的关系；D试成槽槽宽每3h4h检测一次，宜连续监测12h,并比较每次槽宽一深度曲线的变化，以判断槽壁的稳定性。5.3.8超声波在泥浆介质中传播速度可按公式(2)计算：c=2(d0-d1)(t1+t2)(2)式中：c,超声波在泥浆介质中传播的速度，单位为米每秒(ms):d,泥浆测速时设定的宽度，可为导墙宽度或标定板宽度，单位为米(m);d两方向相反换能器的发射(接收)面之间的距离，单位为米Gn);t.,t.分别为处于对称位置的换能器1和换能器2的实测声时，单位为秒(s)。5.3.9超声波法检测槽宽可按公式(3)计算：d=d,+c(tj+t2)/2(3)式中：d测点位置槽宽检测值.单位为米(m)。5.3.10采用伞形孔径仪检测前应利用专用标定架对仪器设备进行标定，标
