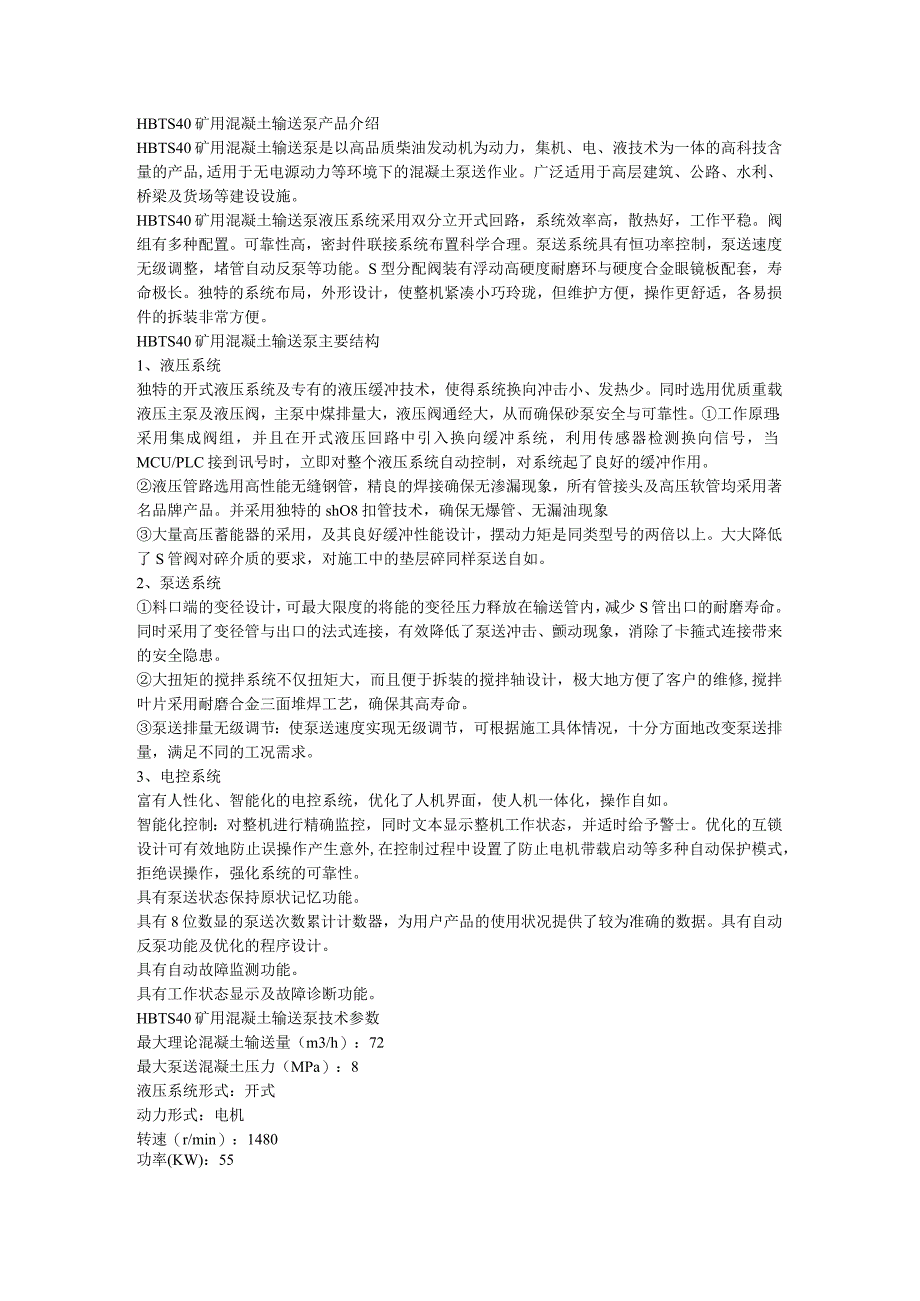

1、HBTS40矿用混凝土输送泵产品介绍HBTS40矿用混凝土输送泵是以高品质柴油发动机为动力，集机、电、液技术为一体的高科技含量的产品,适用于无电源动力等环境下的混凝土泵送作业。广泛适用于高层建筑、公路、水利、桥梁及货场等建设设施。HBTS40矿用混凝土输送泵液压系统采用双分立开式回路，系统效率高，散热好，工作平稳。阀组有多种配置。可靠性高，密封件联接系统布置科学合理。泵送系统具有恒功率控制，泵送速度无级调整，堵管自动反泵等功能。S型分配阀装有浮动高硬度耐磨环与硬度合金眼镜板配套，寿命极长。独特的系统布局，外形设计，使整机紧凑小巧玲珑，但维护方便，操作更舒适，各易损件的拆装非常方便。HBTS40
2、矿用混凝土输送泵主要结构1、液压系统独特的开式液压系统及专有的液压缓冲技术，使得系统换向冲击小、发热少。同时选用优质重载液压主泵及液压阀，主泵中煤排量大，液压阀通经大，从而确保砂泵安全与可靠性。工作原理：采用集成阀组，并且在开式液压回路中引入换向缓冲系统，利用传感器检测换向信号，当MCU/PLC接到讯号时，立即对整个液压系统自动控制，对系统起了良好的缓冲作用。液压管路选用高性能无缝钢管，精良的焊接确保无渗漏现象，所有管接头及高压软管均采用著名品牌产品。并采用独特的shO8扣管技术，确保无爆管、无漏油现象大量高压蓄能器的采用，及其良好缓冲性能设计，摆动力矩是同类型号的两倍以上。大大降低了S管阀对
3、碎介质的要求，对施工中的垫层碎同样泵送自如。2、泵送系统料口端的变径设计，可最大限度的将能的变径压力释放在输送管内，减少S管出口的耐磨寿命。同时采用了变径管与出口的法式连接，有效降低了泵送冲击、颤动现象，消除了卡箍式连接带来的安全隐患。大扭矩的搅拌系统不仅扭矩大，而且便于拆装的搅拌轴设计，极大地方便了客户的维修,搅拌叶片采用耐磨合金三面堆焊工艺，确保其高寿命。泵送排量无级调节：使泵送速度实现无级调节，可根据施工具体情况，十分方面地改变泵送排量，满足不同的工况需求。3、电控系统富有人性化、智能化的电控系统，优化了人机界面，使人机一体化，操作自如。智能化控制：对整机进行精确监控，同时文本显示整机工

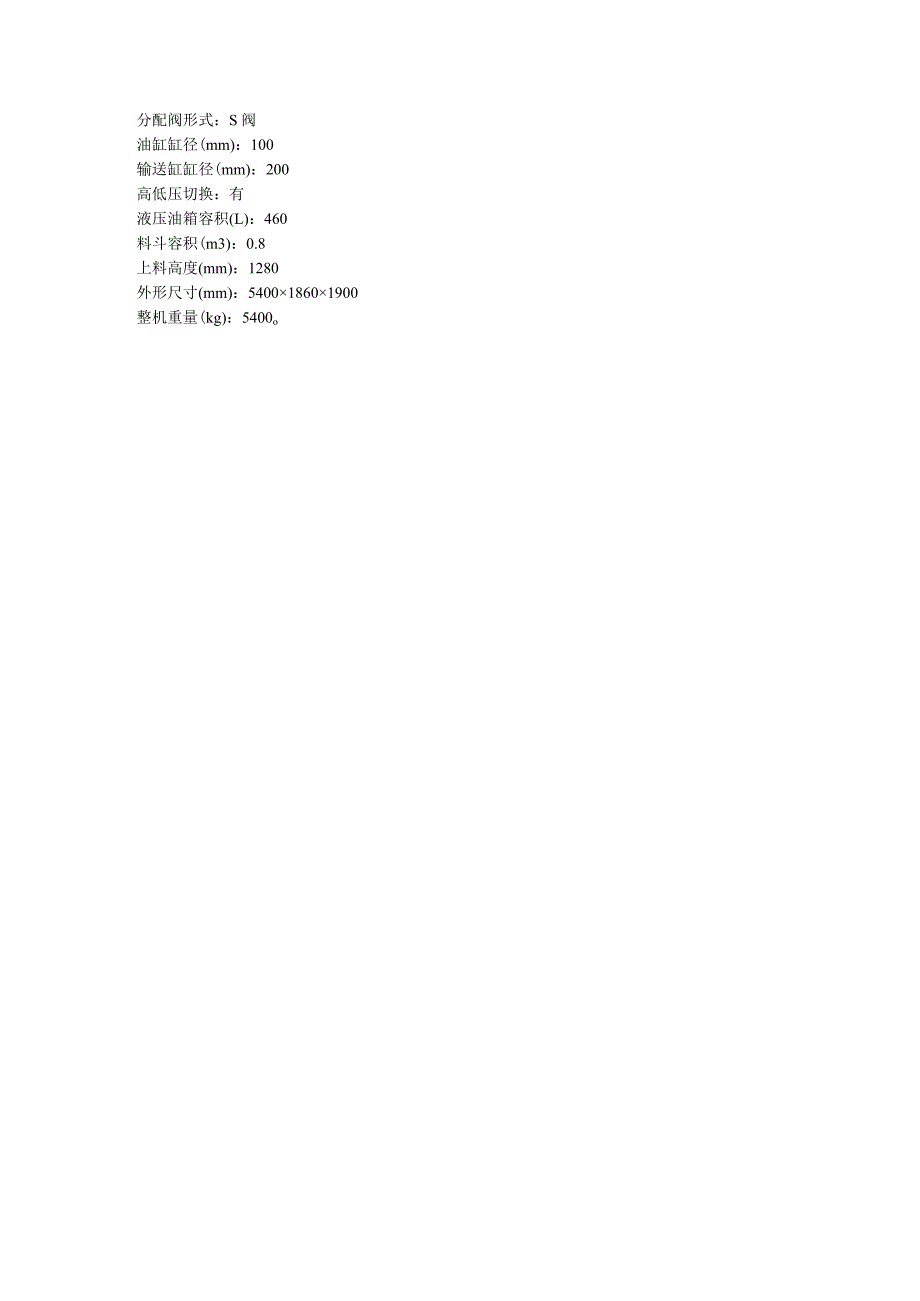

4、作状态，并适时给予警士。优化的互锁设计可有效地防止误操作产生意外,在控制过程中设置了防止电机带载启动等多种自动保护模式，拒绝误操作，强化系统的可靠性。具有泵送状态保持原状记忆功能。具有8位数显的泵送次数累计计数器，为用户产品的使用状况提供了较为准确的数据。具有自动反泵功能及优化的程序设计。具有自动故障监测功能。具有工作状态显示及故障诊断功能。HBTS40矿用混凝土输送泵技术参数最大理论混凝土输送量（m3/h）：72最大泵送混凝土压力（MPa）：8液压系统形式：开式动力形式：电机转速（r/min）：1480功率(KW)：55分配阀形式：S阀油缸缸径(mm)：100输送缸缸径(mm)：200高低压切换：有液压油箱容积(L)：460料斗容积(m3)：0.8上料高度(mm)：1280外形尺寸(mm)：540018601900整机重量(kg)：5400o
