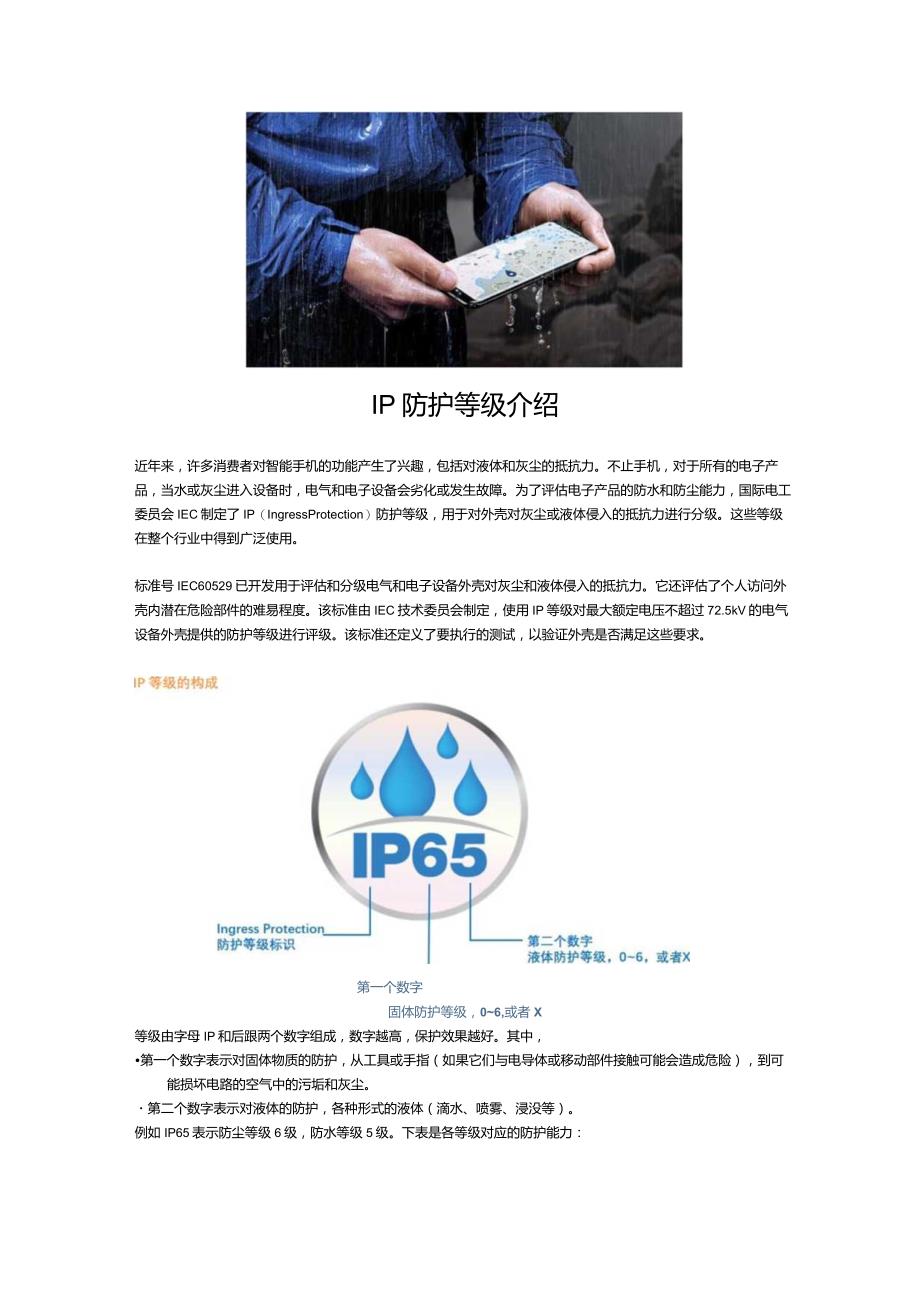

1、IP防护等级介绍近年来，许多消费者对智能手机的功能产生了兴趣，包括对液体和灰尘的抵抗力。不止手机，对于所有的电子产品，当水或灰尘进入设备时，电气和电子设备会劣化或发生故障。为了评估电子产品的防水和防尘能力，国际电工委员会IEC制定了IP（IngressProtection）防护等级，用于对外壳对灰尘或液体侵入的抵抗力进行分级。这些等级在整个行业中得到广泛使用。标准号IEC60529已开发用于评估和分级电气和电子设备外壳对灰尘和液体侵入的抵抗力。它还评估了个人访问外壳内潜在危险部件的难易程度。该标准由IEC技术委员会制定，使用IP等级对最大额定电压不超过72.5kV的电气设备外壳提供的防护等级进
2、行评级。该标准还定义了要执行的测试，以验证外壳是否满足这些要求。第一个数字固体防护等级，06,或者X等级由字母IP和后跟两个数字组成，数字越高，保护效果越好。其中，第一个数字表示对固体物质的防护，从工具或手指（如果它们与电导体或移动部件接触可能会造成危险），到可能损坏电路的空气中的污垢和灰尘。第二个数字表示对液体的防护，各种形式的液体（滴水、喷雾、浸没等）。例如IP65表示防尘等级6级，防水等级5级。下表是各等级对应的防护能力：第一个数字：固体物质的保护级别图示防护描述X-X并非表示无防护，其表示没有可用于指定与此标准相关的保护等级的数据（即未确定等级或者不要求等级）O-没有防止物体接触和进入
3、的保护1物体直径大于50mm身体的任何大表面，例如手背，但没有防止故意接触身体部位的保护措施2众）物体直径大于12.5mm手指或类似物体3(V)物体直径大于2.5mm工具、粗线等4物体直径大于Imm大多数电线，细长的螺丝，大蚂蚁等5ZJ.;:；Y防尘不能完全防止灰尘进入，但进入的灰尘量不足以干扰设备的安全运行6A:，.防尘没有灰尘进入；完全防止接触（防尘），必须施加真空，基于气流的测试持续时间需要达到8小时第二个数字：液体的保护级别图示防护描述X-X并非表示无防护，其表示没有可用于指定与此标准相关的保护等级的数据（即未确定等级或者不需要等级）O(ry无没有防止进水的保护1垂直下落的水滴测试时长
4、10分钟。相当于每分钟Imm降雨量不可造成有害影响2倾斜15。滴水每个倾斜方向测试2.5分钟(总共10分钟)，相当于每分钟3mm降雨量不可造成有害影响3喷雾(spraying)水从垂直方向以不超过60。的任何角度以喷雾形式落下，测试10分钟不可造成有害影响4三II喷溅(splashing)水从各个向喷溅到外壳上，测试10分钟不可造成有害影响5水射流(jets)喷嘴(6.3mm)从任何方向喷射到外壳上，每平方米1分钟，至少3分钟水量：每分钟12.5升压力，3m距离处为30kPa不可造成有害影响6强水射流(powerfuljets)强力喷嘴(12.5mm)从任何方向喷射到外壳上，每平方米1分钟，至
5、少3分钟水量：每分钟100升压力，3m距离处为100kPa不可造成有害影响70.15m-lm浸水测试时长：30分钟测试时外壳的最低点在水面以下1m,或最高点在水面以下0.15m,以较深者为准不允许有害水量进入8DIm浸水测试要求有制造商与用户制定，但必须比7级更加严格不允许有害水量进入9【1高压高温水射流最大直径025m的产品：安装在转台，每个角度喷射30秒，共2分钟最大直径0.25mm的产品：不需转台，在0.15m-2m的距离测试至少3分钟水量:每分钟14-16升压力水温：80(176oF)不可造成有害影响IPlXIP4X测试设备IP5XTP6X测试设备IPX12测试设备IPX3-4测试设备
6、IPX5-6测试设备IPX7-8测试设备 IPX9测试设备其他国家/地区的标准欧盟的标准号EN60529与英国的标准号BSEN60529,均是由国际标准IEC60529延伸出来，其标准和测试内容与IEC60529一样，在美国，美国国家电气制造商协会在NEMA-250中定义了NEMA外壳类型,下表概述了每个相应的NEMA符合哪些IEC60529IP等级。两个标准之间的评级并不直接等同：NEMA评级还需要IP评级未涉及的其他产品特性和测试(例如结冰条件下的功能、危险区域的外壳、电缆连接的敲除等)。NEMA外壳符合IP等级1IP202IP223、3X、3S、3SXIP553R、3RXIP244、4XIP44、IP66、IP655IP536IP676PIP6812、12K、13IP54附录：IP测试相关标准汇总IEC60529/EN60529ZBSEN60529:Degreesofprotectionprovidedbyenclosures(IPCode)外壳提供的防护等级(IP等级)NEMA-250:EnclosuresforElectricalEquipment电气设备外壳我们将在产品防护等级方面为您提供专业的检测服务和技术咨询。
