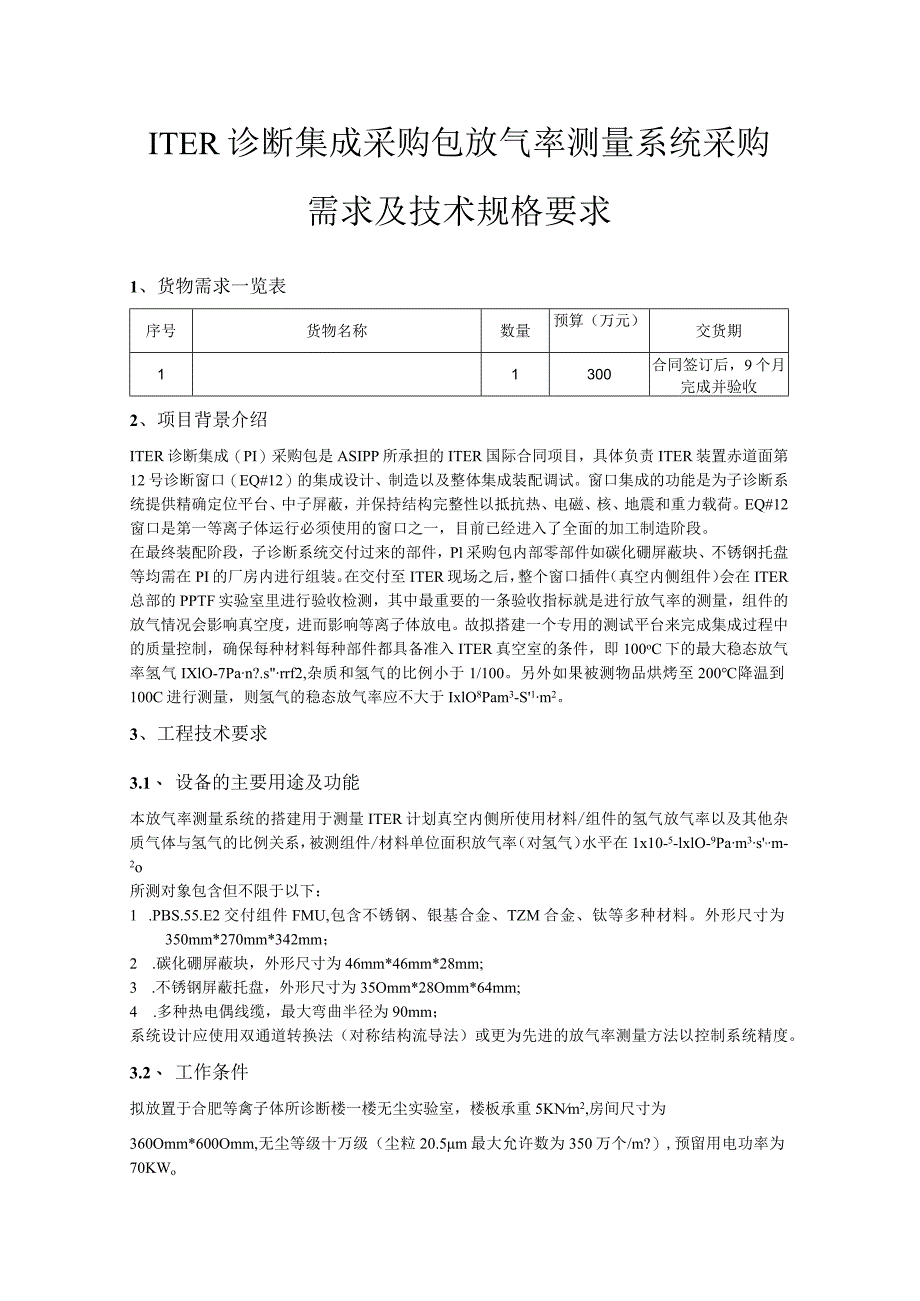

1、ITER诊断集成采购包放气率测量系统采购需求及技术规格要求1、货物需求一览表序号货物名称数量预算（万元）交货期11300合同签订后，9个月完成并验收2、项目背景介绍ITER诊断集成（PI）采购包是ASIPP所承担的ITER国际合同项目，具体负责ITER装置赤道面第12号诊断窗口（EQ#12）的集成设计、制造以及整体集成装配调试。窗口集成的功能是为子诊断系统提供精确定位平台、中子屏蔽，并保持结构完整性以抵抗热、电磁、核、地震和重力载荷。EQ#12窗口是第一等离子体运行必须使用的窗口之一，目前已经进入了全面的加工制造阶段。在最终装配阶段，子诊断系统交付过来的部件，Pl采购包内部零部件如碳化硼屏蔽块
2、、不锈钢托盘等均需在PI的厂房内进行组装。在交付至ITER现场之后，整个窗口插件（真空内侧组件）会在ITER总部的PPTF实验室里进行验收检测，其中最重要的一条验收指标就是进行放气率的测量，组件的放气情况会影响真空度，进而影响等离子体放电。故拟搭建一个专用的测试平台来完成集成过程中的质量控制，确保每种材料每种部件都具备准入ITER真空室的条件，即100oC下的最大稳态放气率氢气IXlO-7Pan?.srrf2,杂质和氢气的比例小于1/100。另外如果被测物品烘烤至200降温到100C进行测量，则氢气的稳态放气率应不大于IxlO8Pam3-S1m2。3、工程技术要求3.1、 设备的主要用途及功能
3、本放气率测量系统的搭建用于测量ITER计划真空内侧所使用材料/组件的氢气放气率以及其他杂质气体与氢气的比例关系，被测组件/材料单位面积放气率（对氢气）水平在1x10-5-lxlO-9Pam3s,m-2o所测对象包含但不限于以下：1 .PBS.55.E2交付组件FMU,包含不锈钢、银基合金、TZM合金、钛等多种材料。外形尺寸为350mm*270mm*342mm；2 .碳化硼屏蔽块，外形尺寸为46mm*46mm*28mm;3 .不锈钢屏蔽托盘，外形尺寸为35Omm*28Omm*64mm;4 .多种热电偶线缆，最大弯曲半径为90mm；系统设计应使用双通道转换法（对称结构流导法）或更为先进的放气率测量

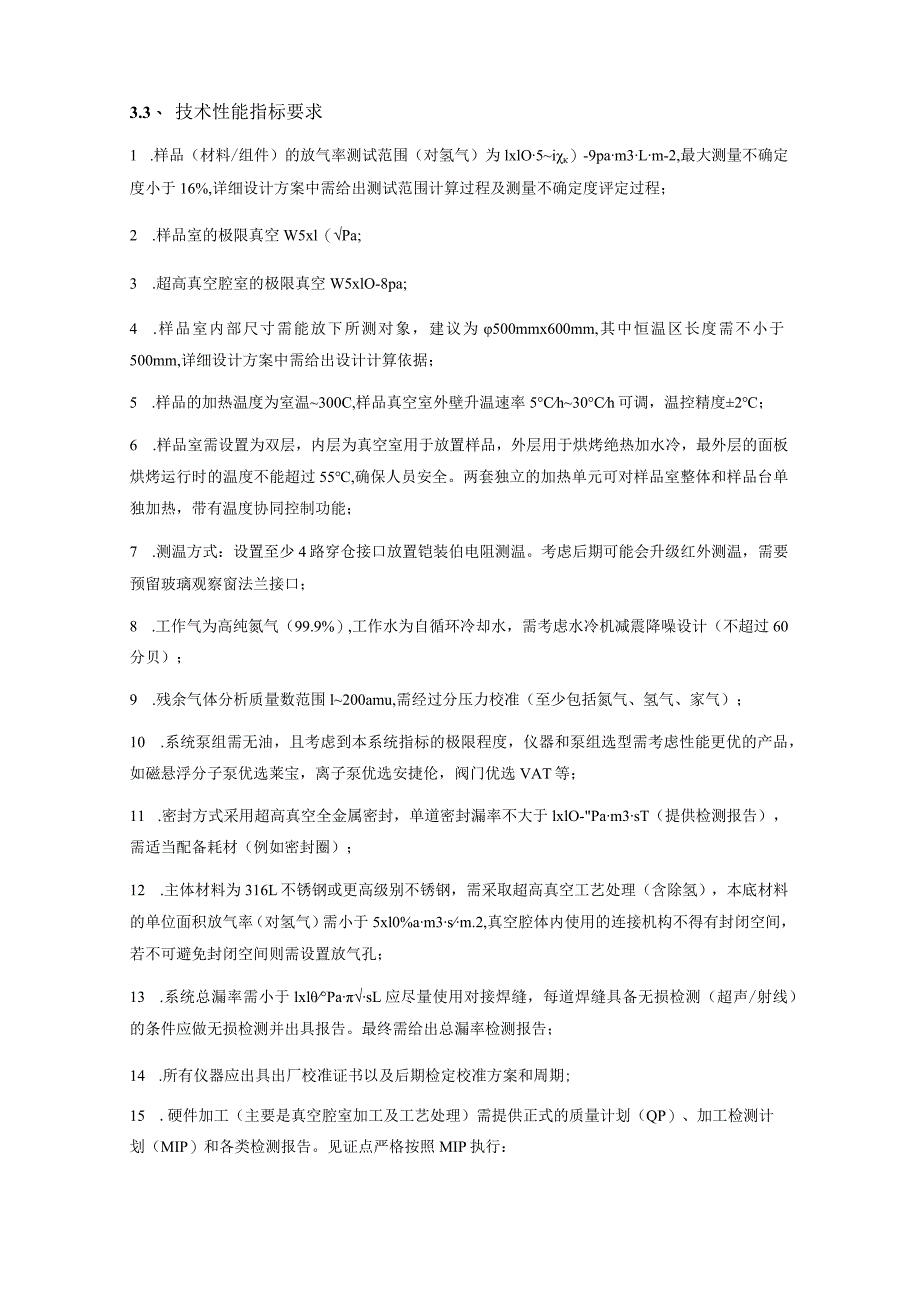

4、方法以控制系统精度。3.2、 工作条件拟放置于合肥等禽子体所诊断楼一楼无尘实验室，楼板承重5KNm2,房间尺寸为360Omm*600Omm,无尘等级十万级（尘粒20.5m最大允许数为350万个/m?）,预留用电功率为70KWo3.3、 技术性能指标要求1 .样品（材料/组件）的放气率测试范围（对氢气）为lxlO5i）-9pam3Lm-2,最大测量不确定度小于16%,详细设计方案中需给出测试范围计算过程及测量不确定度评定过程；2 .样品室的极限真空W5xl（Pa;3 .超高真空腔室的极限真空W5xlO-8pa;4 .样品室内部尺寸需能放下所测对象，建议为500mmx600mm,其中恒温区长度需不
5、小于500mm,详细设计方案中需给出设计计算依据；5 .样品的加热温度为室温300C,样品真空室外壁升温速率5Ch30Ch可调，温控精度2；6 .样品室需设置为双层，内层为真空室用于放置样品，外层用于烘烤绝热加水冷，最外层的面板烘烤运行时的温度不能超过55,确保人员安全。两套独立的加热单元可对样品室整体和样品台单独加热，带有温度协同控制功能；7 .测温方式：设置至少4路穿仓接口放置铠装伯电阻测温。考虑后期可能会升级红外测温，需要预留玻璃观察窗法兰接口；8 .工作气为高纯氮气（99.9%）,工作水为自循环冷却水，需考虑水冷机减震降噪设计（不超过60分贝）；9 .残余气体分析质量数范围l200am
6、u,需经过分压力校准（至少包括氮气、氢气、家气）；10 .系统泵组需无油，且考虑到本系统指标的极限程度，仪器和泵组选型需考虑性能更优的产品，如磁悬浮分子泵优选莱宝，离子泵优选安捷伦，阀门优选VAT等；11 .密封方式采用超高真空全金属密封，单道密封漏率不大于lxlO-Pam3sT（提供检测报告），需适当配备耗材（例如密封圈）；12 .主体材料为316L不锈钢或更高级别不锈钢，需采取超高真空工艺处理（含除氢），本底材料的单位面积放气率（对氢气）需小于5xl0%am3sm.2,真空腔体内使用的连接机构不得有封闭空间，若不可避免封闭空间则需设置放气孔；13 .系统总漏率需小于lxlPasL应尽量使用

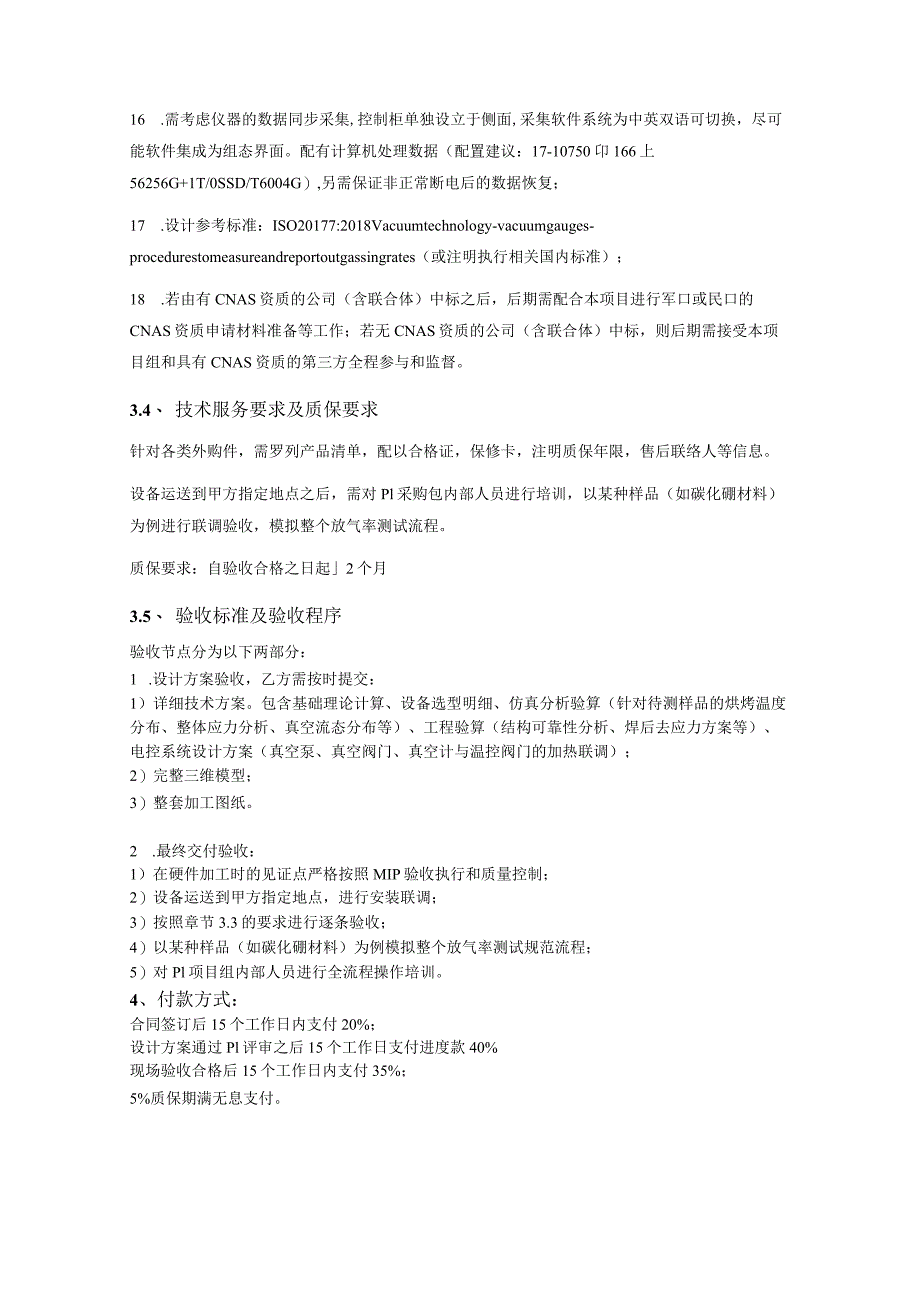

7、对接焊缝，每道焊缝具备无损检测（超声/射线）的条件应做无损检测并出具报告。最终需给出总漏率检测报告；14 .所有仪器应出具出厂校准证书以及后期检定校准方案和周期;15 .硬件加工（主要是真空腔室加工及工艺处理）需提供正式的质量计划（QP）、加工检测计划（MIP）和各类检测报告。见证点严格按照MIP执行：16 .需考虑仪器的数据同步采集,控制柜单独设立于侧面,采集软件系统为中英双语可切换，尽可能软件集成为组态界面。配有计算机处理数据（配置建议：17-10750卬166上56256G+1T/0SSD/T6004G）,另需保证非正常断电后的数据恢复；17 .设计参考标准：ISO20177:2018V
8、acuumtechnology-vacuumgauges-procedurestomeasureandreportoutgassingrates（或注明执行相关国内标准）；18 .若由有CNAS资质的公司（含联合体）中标之后，后期需配合本项目进行军口或民口的CNAS资质申请材料准备等工作；若无CNAS资质的公司（含联合体）中标，则后期需接受本项目组和具有CNAS资质的第三方全程参与和监督。3.4、 技术服务要求及质保要求针对各类外购件，需罗列产品清单，配以合格证，保修卡，注明质保年限，售后联络人等信息。设备运送到甲方指定地点之后，需对Pl采购包内部人员进行培训，以某种样品（如碳化硼材料）为例进
9、行联调验收，模拟整个放气率测试流程。质保要求：自验收合格之日起2个月3.5、 验收标准及验收程序验收节点分为以下两部分：1 .设计方案验收，乙方需按时提交：1）详细技术方案。包含基础理论计算、设备选型明细、仿真分析验算（针对待测样品的烘烤温度分布、整体应力分析、真空流态分布等）、工程验算（结构可靠性分析、焊后去应力方案等）、电控系统设计方案（真空泵、真空阀门、真空计与温控阀门的加热联调）；2）完整三维模型；3）整套加工图纸。2 .最终交付验收：1）在硬件加工时的见证点严格按照MIP验收执行和质量控制；2）设备运送到甲方指定地点，进行安装联调；3）按照章节3.3的要求进行逐条验收；4）以某种样品（如碳化硼材料）为例模拟整个放气率测试规范流程；5）对Pl项目组内部人员进行全流程操作培训。4、付款方式：合同签订后15个工作日内支付20%；设计方案通过Pl评审之后15个工作日支付进度款40%现场验收合格后15个工作日内支付35%；5%质保期满无息支付。
