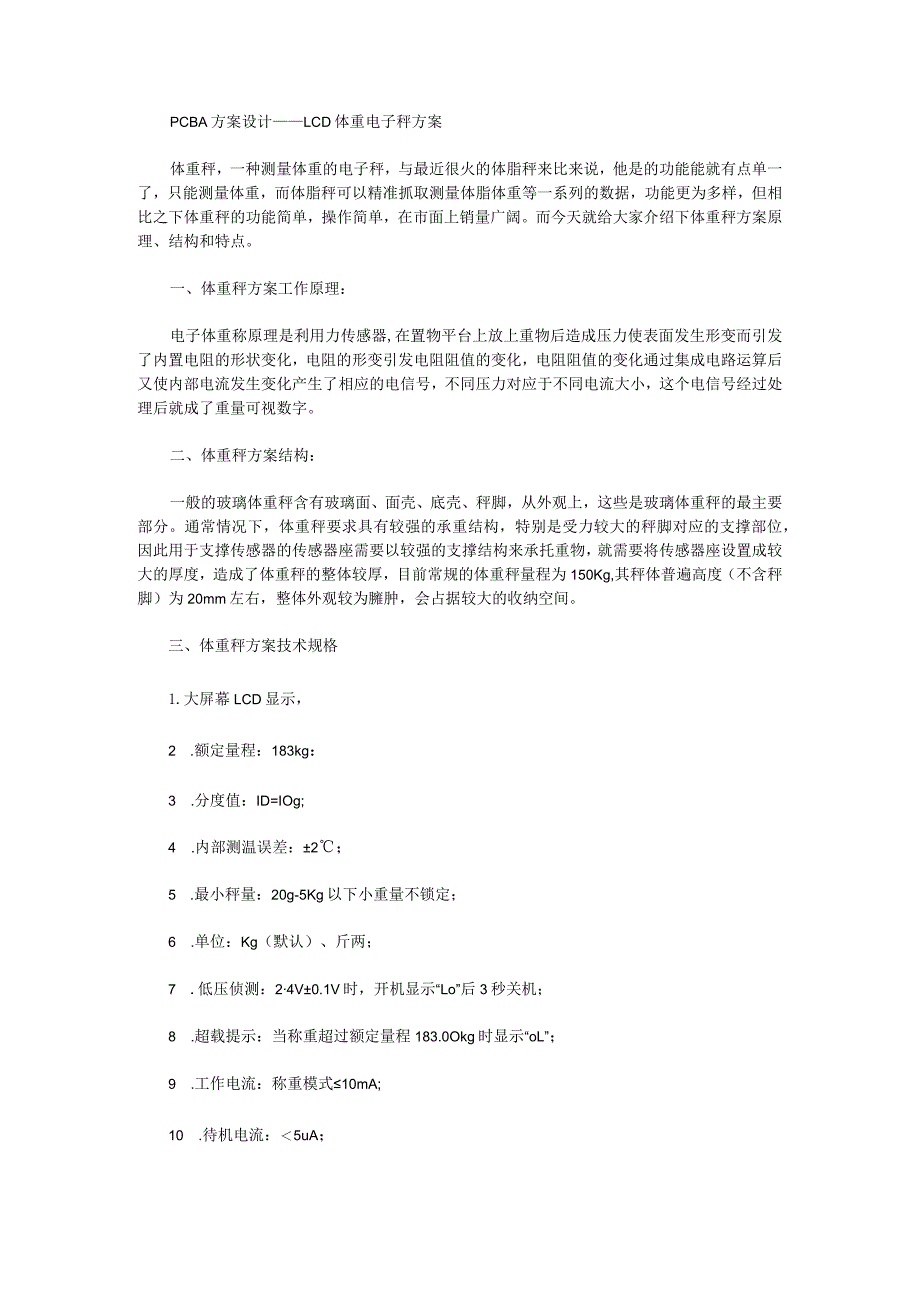

PCBA方案设计——LCD体重电子秤方案.docx_第1页
第1页 / 共3页

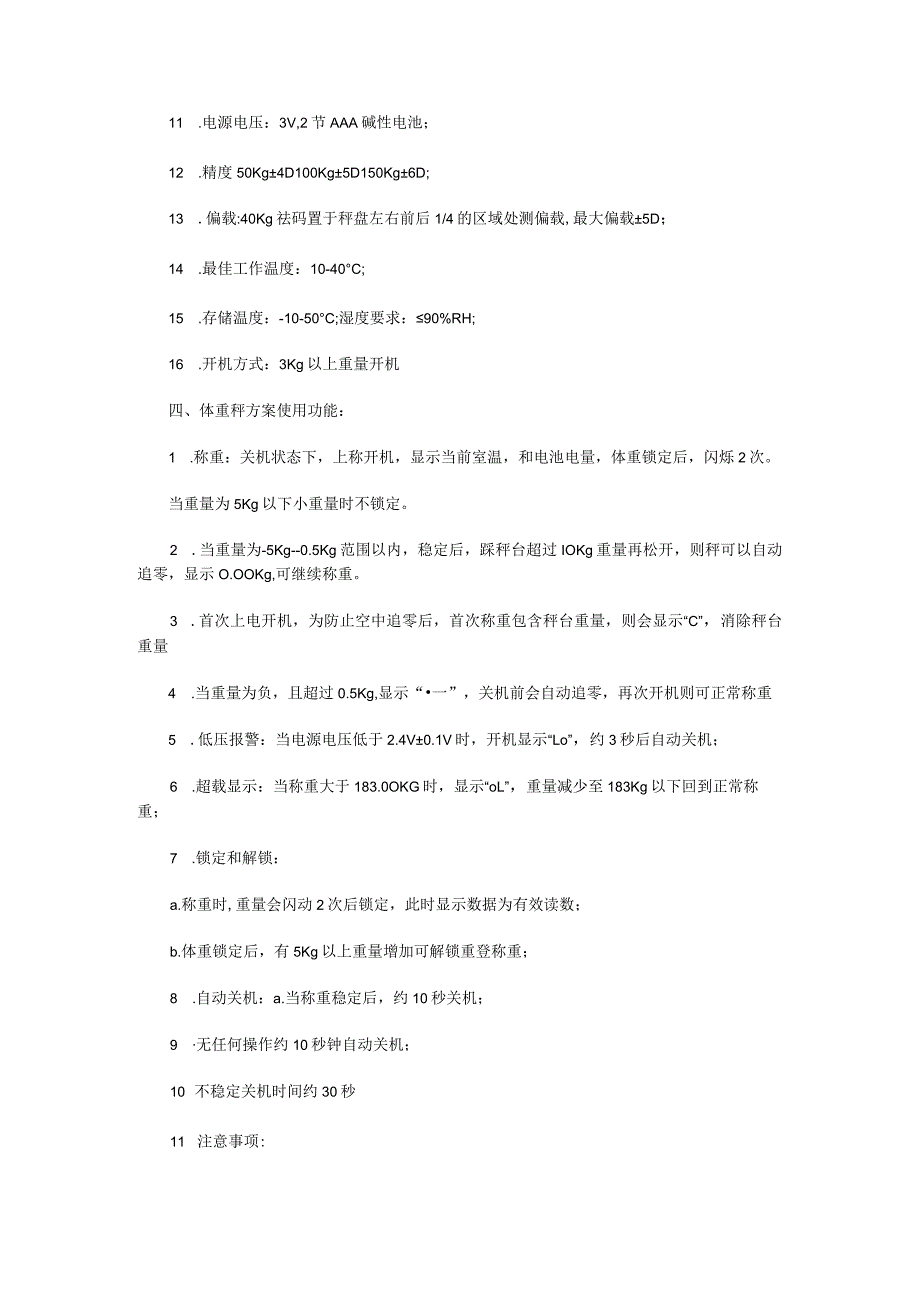

PCBA方案设计——LCD体重电子秤方案.docx_第2页
第2页 / 共3页

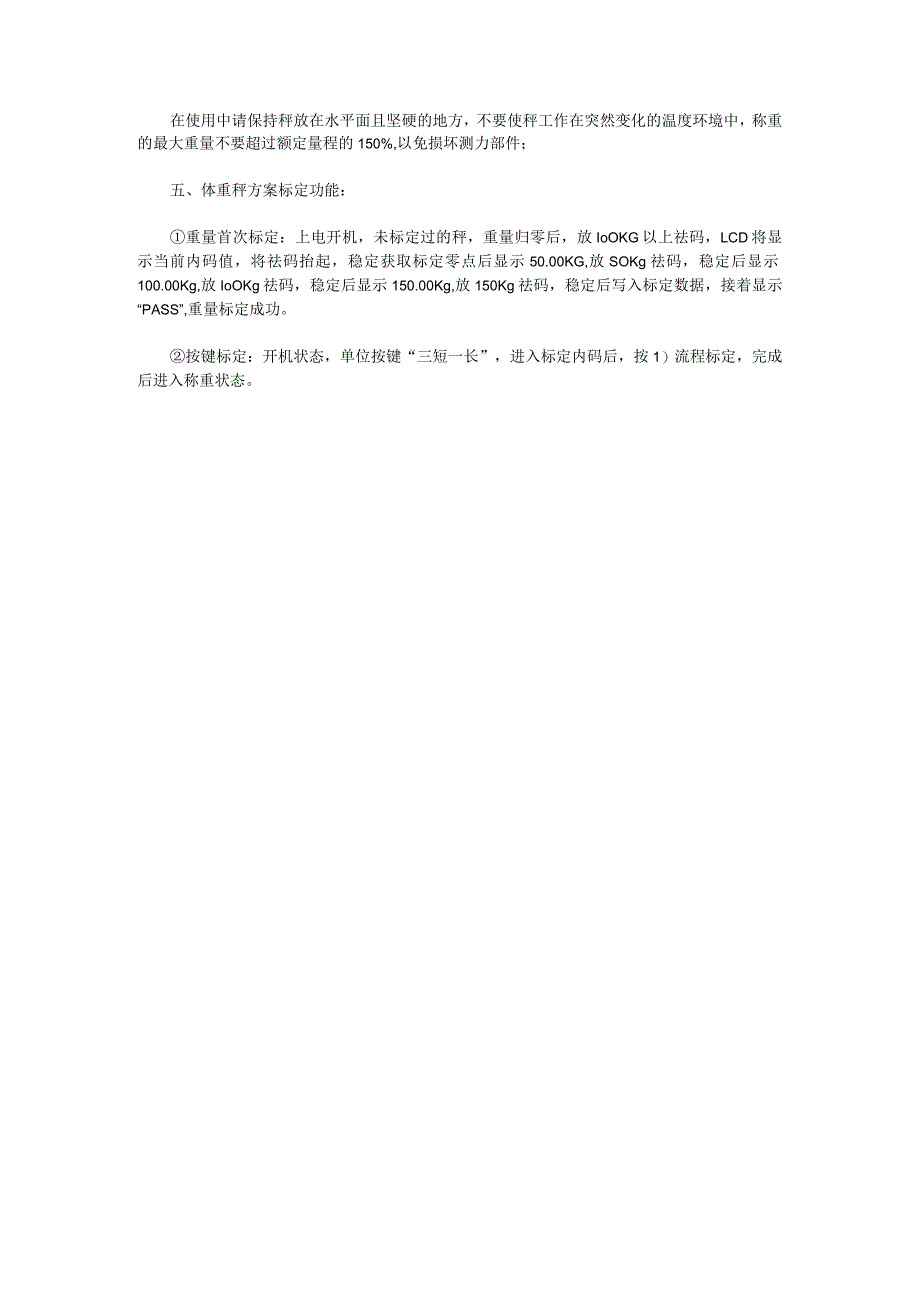

PCBA方案设计——LCD体重电子秤方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《PCBA方案设计——LCD体重电子秤方案.docx》由会员分享,可在线阅读,更多相关《PCBA方案设计——LCD体重电子秤方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、PCBA方案设计LCD体重电子秤方案体重秤,一种测量体重的电子秤,与最近很火的体脂秤来比来说,他是的功能能就有点单一了,只能测量体重,而体脂秤可以精准抓取测量体脂体重等一系列的数据,功能更为多样,但相比之下体重秤的功能简单,操作简单,在市面上销量广阔。而今天就给大家介绍下体重秤方案原理、结构和特点。一、体重秤方案工作原理:电子体重称原理是利用力传感器,在置物平台上放上重物后造成压力使表面发生形变而引发了内置电阻的形状变化,电阻的形变引发电阻阻值的变化,电阻阻值的变化通过集成电路运算后又使内部电流发生变化产生了相应的电信号,不同压力对应于不同电流大小,这个电信号经过处理后就成了重量可视数字。二、

2、体重秤方案结构:一般的玻璃体重秤含有玻璃面、面壳、底壳、秤脚,从外观上,这些是玻璃体重秤的最主要部分。通常情况下,体重秤要求具有较强的承重结构,特别是受力较大的秤脚对应的支撑部位,因此用于支撑传感器的传感器座需要以较强的支撑结构来承托重物,就需要将传感器座设置成较大的厚度,造成了体重秤的整体较厚,目前常规的体重秤量程为150Kg,其秤体普遍高度(不含秤脚)为20mm左右,整体外观较为臃肿,会占据较大的收纳空间。三、体重秤方案技术规格1.大屏幕LCD显示,2 .额定量程:183kg:3 .分度值:ID=IOg;4 .内部测温误差:2;5 .最小秤量:20g-5Kg以下小重量不锁定;6 .单位:K

3、g(默认)、斤两;7 .低压侦测:24V0.1V时,开机显示“Lo”后3秒关机;8 .超载提示:当称重超过额定量程183.0Okg时显示“oL”;9 .工作电流:称重模式10mA;10 .待机电流:5uA;11 .电源电压:3V,2节AAA碱性电池;12 .精度50Kg4D100Kg5D150Kg6D;13 .偏载:40Kg祛码置于秤盘左右前后1/4的区域处测偏载,最大偏载5D;14 .最佳工作温度:10-40C;15 .存储温度:-10-50C;湿度要求:90%RH;16 .开机方式:3Kg以上重量开机四、体重秤方案使用功能:1 .称重:关机状态下,上称开机,显示当前室温,和电池电量,体重锁

4、定后,闪烁2次。当重量为5Kg以下小重量时不锁定。2 .当重量为-5Kg-0.5Kg范围以内,稳定后,踩秤台超过IOKg重量再松开,则秤可以自动追零,显示O.OOKg,可继续称重。3 .首次上电开机,为防止空中追零后,首次称重包含秤台重量,则会显示“C”,消除秤台重量4 .当重量为负,且超过0.5Kg,显示“一”,关机前会自动追零,再次开机则可正常称重5 .低压报警:当电源电压低于2.4V0.1V时,开机显示“Lo”,约3秒后自动关机;6 .超载显示:当称重大于183.0OKG时,显示“oL”,重量减少至183Kg以下回到正常称重;7 .锁定和解锁:a.称重时,重量会闪动2次后锁定,此时显示数

5、据为有效读数;b.体重锁定后,有5Kg以上重量增加可解锁重登称重;8 .自动关机:a.当称重稳定后,约10秒关机;9 无任何操作约10秒钟自动关机;10 不稳定关机时间约30秒11 注意事项:在使用中请保持秤放在水平面且坚硬的地方,不要使秤工作在突然变化的温度环境中,称重的最大重量不要超过额定量程的150%,以免损坏测力部件;五、体重秤方案标定功能:重量首次标定:上电开机,未标定过的秤,重量归零后,放IoOKG以上祛码,LCD将显示当前内码值,将祛码抬起,稳定获取标定零点后显示50.00KG,放SOKg祛码,稳定后显示100.00Kg,放IoOKg祛码,稳定后显示150.00Kg,放150Kg祛码,稳定后写入标定数据,接着显示“PASS”,重量标定成功。按键标定:开机状态,单位按键“三短一长”,进入标定内码后,按1)流程标定,完成后进入称重状态。
