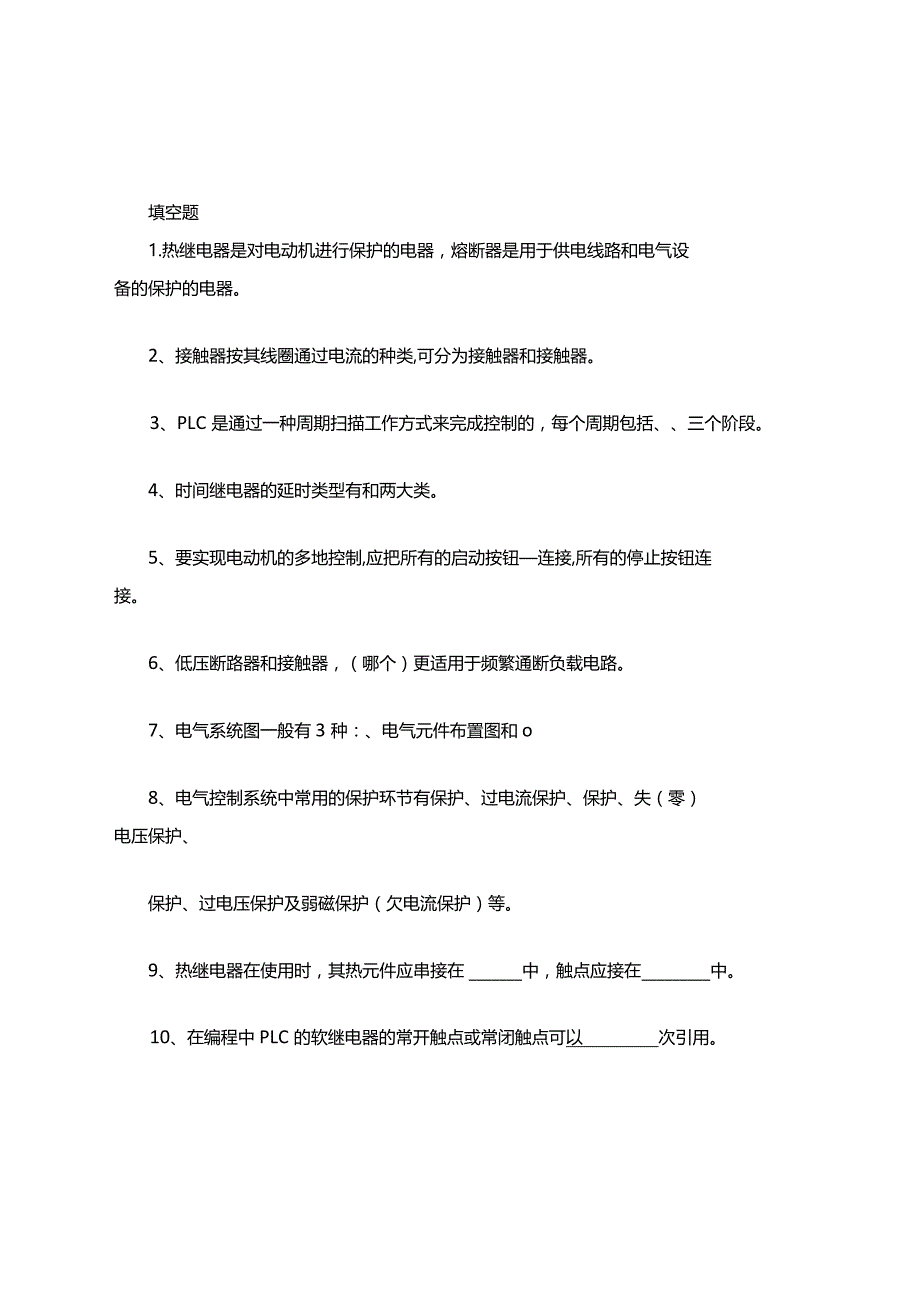

1、填空题1.热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。2、接触器按其线圈通过电流的种类,可分为接触器和接触器。3、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括、三个阶段。4、时间继电器的延时类型有和两大类。5、要实现电动机的多地控制,应把所有的启动按钮连接,所有的停止按钮连接。6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。7、电气系统图一般有3种：、电气元件布置图和o8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。9、热继电器在使用时，其热元件应串接在中，触点应接

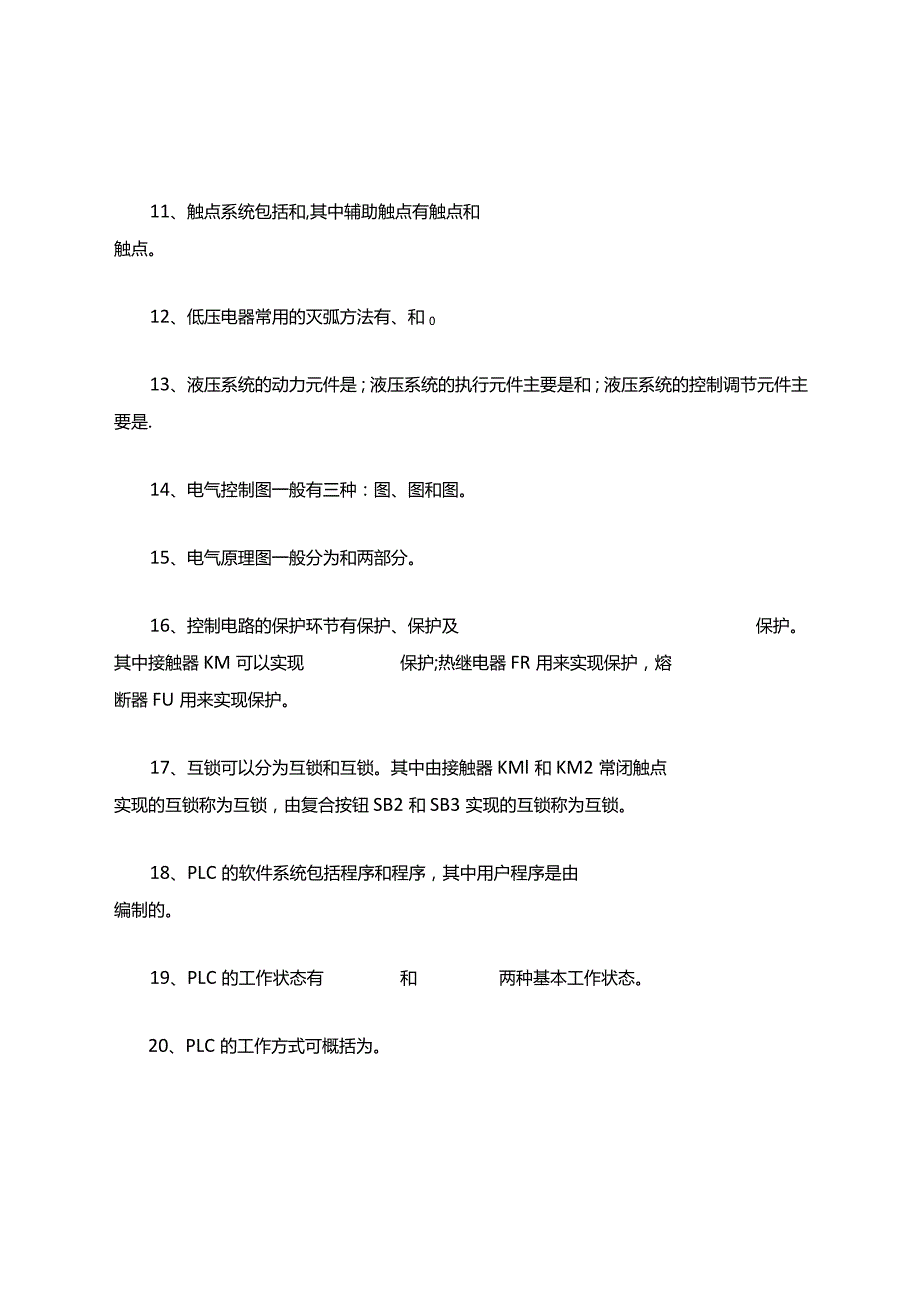

2、在中。10、在编程中PLC的软继电器的常开触点或常闭触点可以次引用。11、触点系统包括和,其中辅助触点有触点和触点。12、低压电器常用的灭弧方法有、和013、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是.14、电气控制图一般有三种：图、图和图。15、电气原理图一般分为和两部分。16、控制电路的保护环节有保护、保护及保护。其中接触器KM可以实现保护;热继电器FR用来实现保护，熔断器FU用来实现保护。17、互锁可以分为互锁和互锁。其中由接触器KMl和KM2常闭触点实现的互锁称为互锁，由复合按钮SB2和SB3实现的互锁称为互锁。18、PLC的软件系统包括程序和程序，

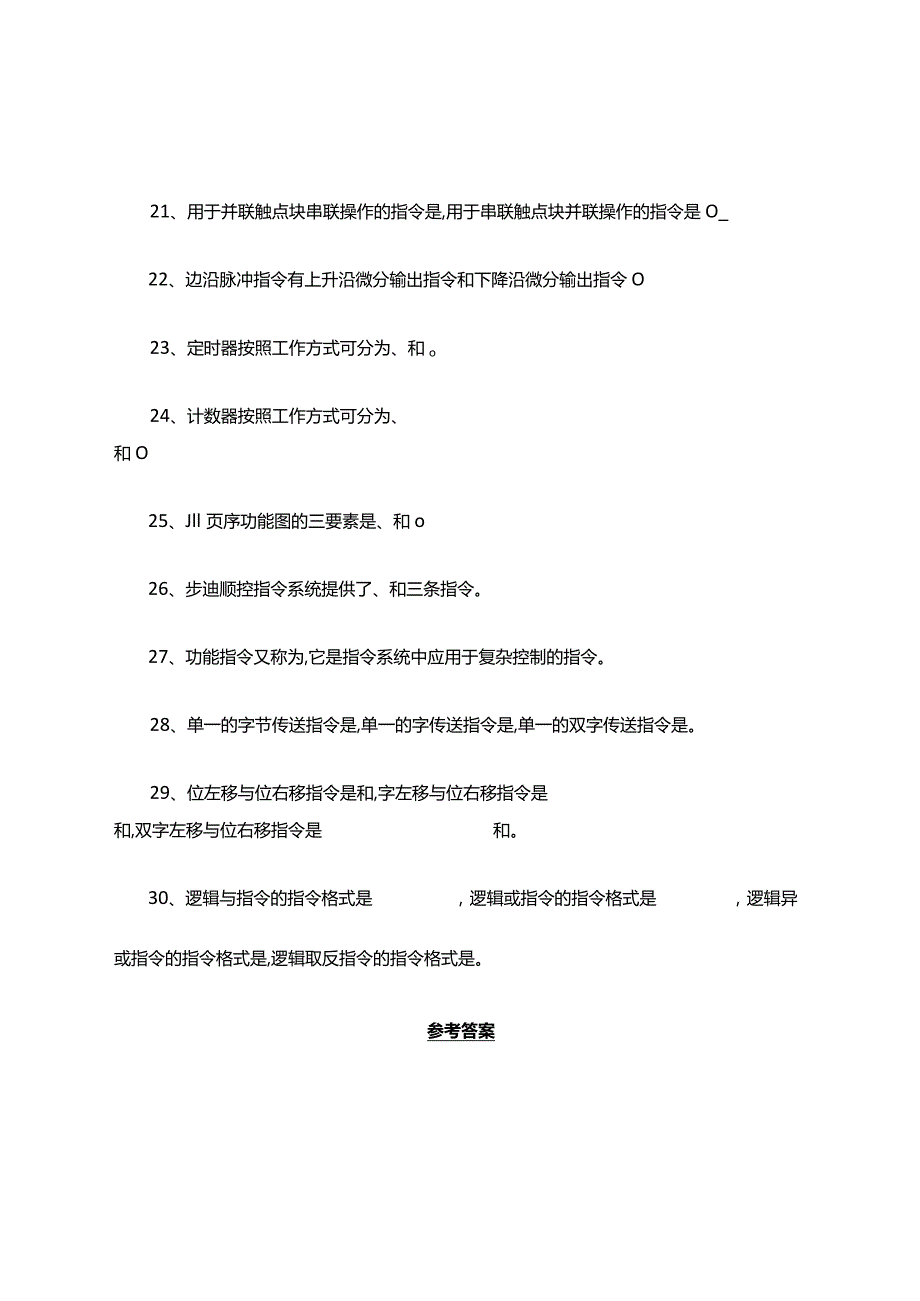

3、其中用户程序是由编制的。19、PLC的工作状态有和两种基本工作状态。20、PLC的工作方式可概括为。21、用于并联触点块串联操作的指令是,用于串联触点块并联操作的指令是O_22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令O23、定时器按照工作方式可分为、和o24、计数器按照工作方式可分为、和O25、Jll页序功能图的三要素是、和o26、步迪顺控指令系统提供了、和三条指令。27、功能指令又称为,它是指令系统中应用于复杂控制的指令。28、单一的字节传送指令是,单一的字传送指令是,单一的双字传送指令是。29、位左移与位右移指令是和,字左移与位右移指令是和,双字左移与位右移指令是和。30、逻
4、辑与指令的指令格式是，逻辑或指令的指令格式是，逻辑异或指令的指令格式是,逻辑取反指令的指令格式是。参考答案（注：下划线表示填空的顺序不可颠倒）1、过载短路2、交流直流3、输入扫描（输入采样）执行用户程序（程序执行）输出扫描（输出刷新）4、通电延时断电延时5、并联串联6、接触器7、电气原理图电气接线图8、短路过载欠电压9、主回路控制回路10、多（无数）11、主触点辅助触点常开（动合）常闭（动断）12、电动力灭弧磁吹灭弧栅片灭弧13、液压泵液压马达液压缸液压控制阀14、电气原理图电气元件布置图电气安装接线图15、主电路辅助电路（控制电路）短路16、短路过载欠压和失压欠压和失压过载17、电气机械电气机械18、系统用户用户（自己）19、运行（RUN）停止（STOP）20、循环扫描21、ALDOLD22、EUED23、TON（通电延时型）TONR（保持型）TOF（断电延时型）24、CTU（增计数器）CTUD（增减计数器）CTD（减计数器）25、步转换（转移）动作26、LSCRSCRTSCRE27、应用指令28、MOVBMOVWMOVDSLD和SRD29、SLB和SRBSLW和SRW30、WANDWORWXORINV
